1.

CHECK DTC (AIRBAG SYSTEM)

(a) Clear DTCs



.

(b) Recheck for DTCs



.

Result

RESULT

PROCEED TO

DTC is not output

A

DTC is output

B

B

GO TO AIRBAG SYSTEM

2.

READ VALUE USING TECHSTREAM (DRIVER BUCKLE SW)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / SRS Airbag / Data List.

(e) Read the Data List according to the display on the Techstream.

SRS Airbag (Center Airbag Sensor Assembly)

TESTER DISPLAY

MEASUREMENT ITEM / RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Driver Buckle SW

Driver buckle switch / Unset, Set or NG

Unset: Seat belt not fastened

Set: Seat belt fastened

NG: Data is not determined

-

Result

RESULT

PROCEED

TO

Unset or Set is displayed on the Techstream screen according to the driver seat belt condition

A

Unset or Set is not displayed normally on the Techstream screen according to the driver seat belt

condition

B

NG is displayed on the Techstream screen (for Column Shift Type)

C

NG is displayed on the Techstream screen (for Floor Shift Type)

D

SEAT BELT: SEAT BELT WARNING SYSTEM: Driver Side Seat Belt ...

A

NEXT

B

REPLACE FRONT SEAT INNER BELT ASSEMBLY LH

C

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

D

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

3.

REPLACE MAIN BODY ECU (DRIVER SIDE JUNCTION BLOCK ASSEMBLY)

(a) Replace the main body ECU (driver side junction block assembly) with a new one.

4.

CHECK SEAT BELT WARNING LIGHT

.

OK:

The seat belt warning light operates normally.

NG

REPLACE COMBINATION METER ASSEMBLY

OK

END (MAIN BODY ECU [DRIVER SIDE JUNCTION

BLOCK ASSEMBLY] WAS DEFECTIVE)

SEAT BELT: SEAT BELT WARNING SYSTEM: Driver Side Seat Belt ...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000014DL0E9X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: SEAT BELT WARNING SYSTEM: Front Passenger Side Seat Belt Warning Light Malfunction;

2015 MY Tundra [08/2014 -        ]

Front Passenger Side Seat Belt Warning Light Malfunction

DESCRIPTION

When the ignition switch to ON, the occupant detection ECU sends a signal to the center airbag sensor assembly to

communication. The combination meter assembly illuminates, blinks or turns off the seat belt warning light on the

combination meter assembly in accordance with these signals.

HINT:

The seat belt warning light on the combination meter assembly is used for both the driver seat and front

passenger seat.

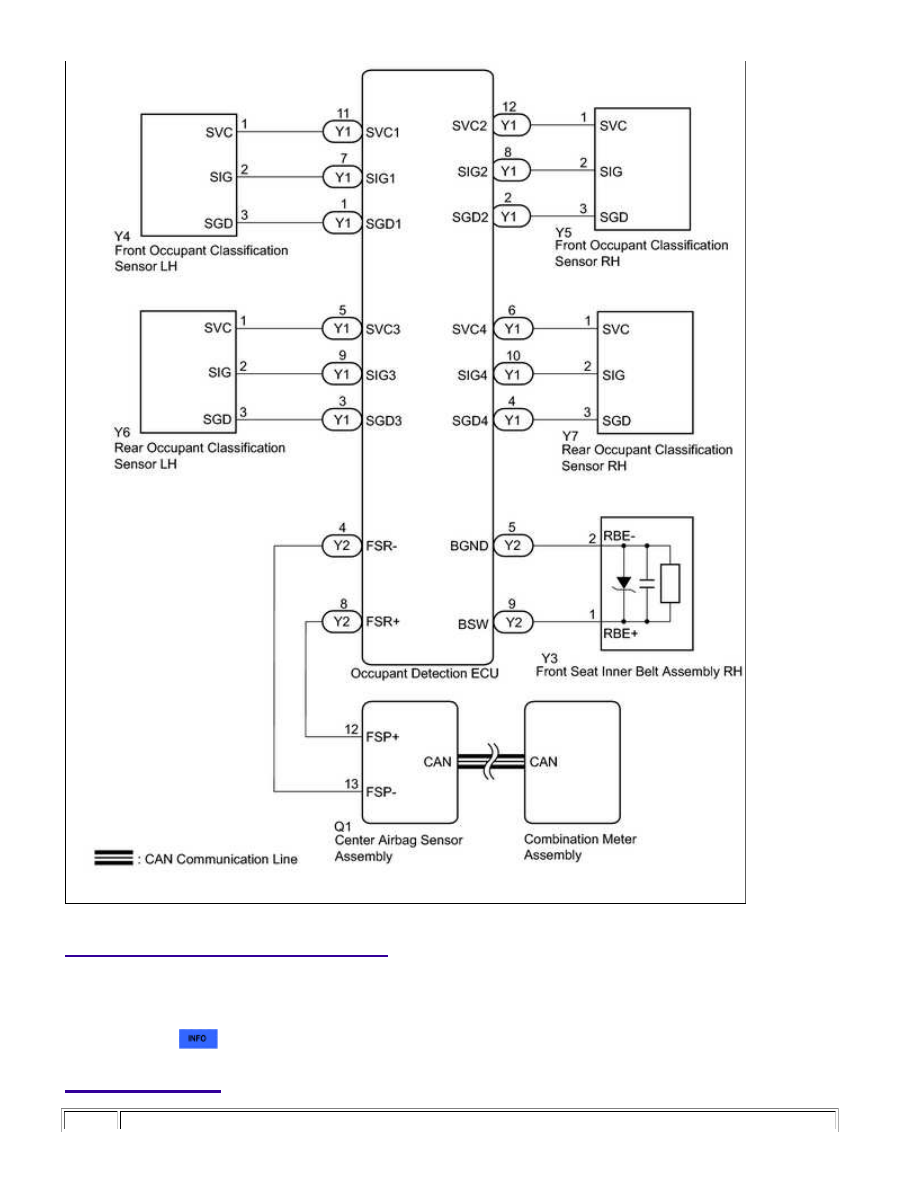

WIRING DIAGRAM

SEAT BELT: SEAT BELT WARNING SYSTEM: Front Passenger Side Se...

INSPECTION PROCEDURE

NOTICE:

The seat belt warning system uses the CAN communication system. First, confirm that there is no

malfunction in the CAN communication system. Refer to the How to Proceed with Troubleshooting

procedure



.

PROCEDURE

SEAT BELT: SEAT BELT WARNING SYSTEM: Front Passenger Side Se...
