A

A

1.

CHECK DTC (OCCUPANT CLASSIFICATION SYSTEM)

(a) Clear the DTCs



.

(b) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC is not output

A

DTC is output

B

B

GO TO OCCUPANT CLASSIFICATION SYSTEM

2.

CHECK DTC (AIRBAG SYSTEM)

(a) Clear the DTCs



.

(b) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC is not output

A

DTC is output

B

B

GO TO AIRBAG SYSTEM

3.

READ VALUE USING TECHSTREAM (PASSENGER BUCKLE SW)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

SEAT BELT: SEAT BELT WARNING SYSTEM: Front Passenger Side Se...

A

(d) Enter the following menus: Body Electrical / Occupant Detection / Data List.

(e) Read the Data List according to the display on the Techstream



.

Occupant Detection (Occupant Detection ECU)

TESTER DISPLAY

MEASUREMENT ITEM / RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Passenger Buckle

SW

Front passenger buckle switch / Set, Unset

or NG

Set: Seat belt fastened

Unset: Seat belt not

fastened

NG: Data is not

determined

-

Result

RESULT

PROCEED

TO

Unset or Set is displayed on the Techstream screen according to the front passenger seat belt

condition

A

Unset or Set is not displayed normally on the Techstream screen according to the front passenger

seat belt condition

B

NG is displayed on the Techstream screen

C

B

REPLACE FRONT SEAT INNER BELT ASSEMBLY RH

C

REPLACE OCCUPANT DETECTION ECU

4.

READ VALUE USING TECHSTREAM (PASSENGER BUCKLE SW)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / SRS Airbag / Data List.

(e) Read the Data List according to the display on the Techstream



.

SRS Airbag (Center Airbag Sensor Assembly)

TESTER DISPLAY

MEASUREMENT ITEM / RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

SEAT BELT: SEAT BELT WARNING SYSTEM: Front Passenger Side Se...

TESTER DISPLAY

MEASUREMENT ITEM / RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Passenger Buckle

SW

Passenger buckle switch / Unset, Set or

NG

Unset: Seat belt is not

fastened

Set: Seat belt is fastened

NG: Data is not determined

-

Result

RESULT

PROCEED

TO

Unset or Set is displayed on the Techstream screen according to the front passenger seat belt

condition

A

for Column Shift Type

Unset or Set is not displayed normally on the Techstream screen according to the front

passenger seat belt condition

NG is displayed on the Techstream screen

B

for Floor Shift Type

Unset or Set is not displayed normally on the Techstream screen according to the front

passenger seat belt condition

NG is displayed on the Techstream screen

C

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

C

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

A

REPLACE COMBINATION METER ASSEMBLY

SEAT BELT: SEAT BELT WARNING SYSTEM: Front Passenger Side Se...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000049AO06KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

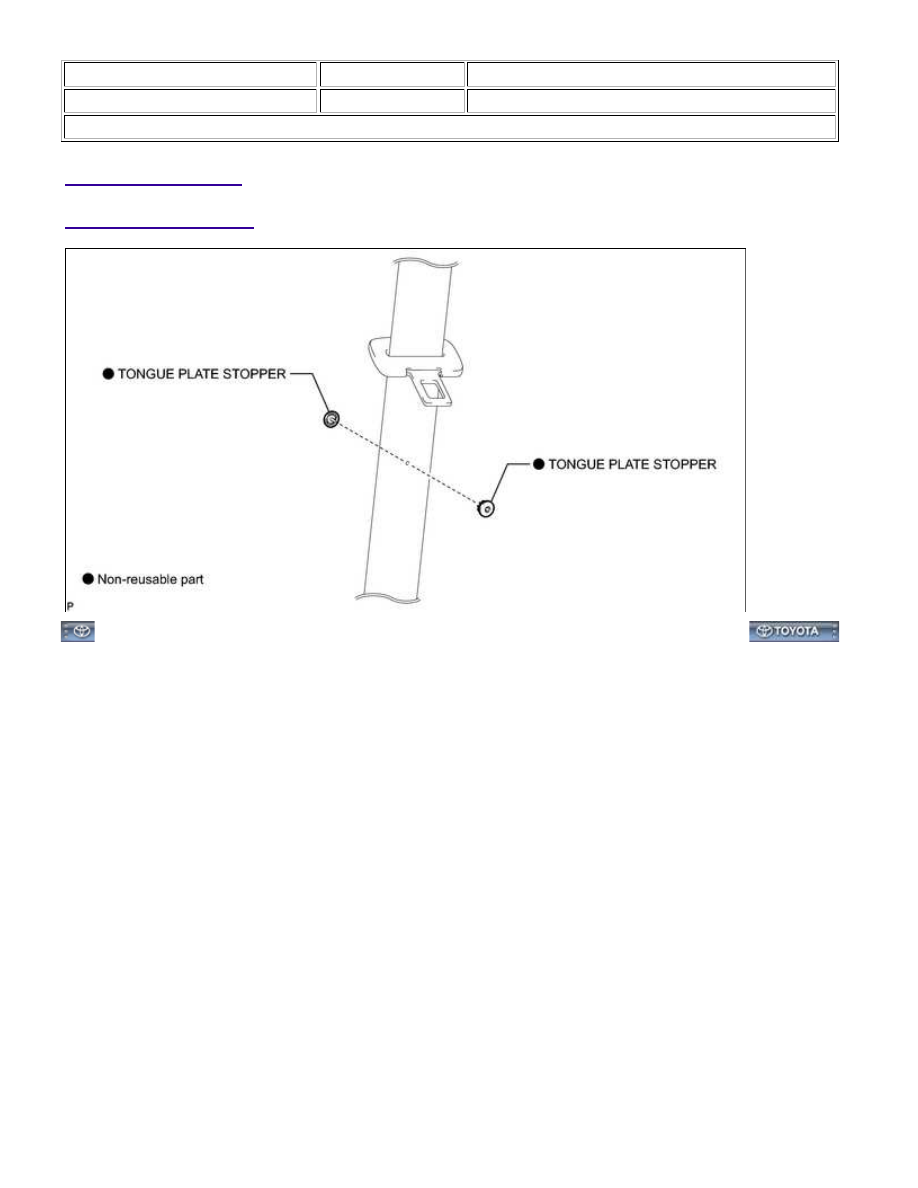

Title: SEAT BELT: TONGUE PLATE STOPPER: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

SEAT BELT: TONGUE PLATE STOPPER: COMPONENTS; 2015 MY T...
