Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VDF009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: HEADLIGHT ASSEMBLY: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.
A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL HEADLIGHT ASSEMBLY LH

(a) Put protective tape around the headlight assembly LH.

Text in Illustration

*1

Protective Tape

(b) Connect each connector and attach the clamp.

(c) Attach the claw to install the headlight assembly LH.

(d) Install the 2 screws and bolt.

2. INSTALL FRONT END PANEL LH

3. INSTALL RADIATOR GRILLE SUB-ASSEMBLY

4. ADJUST HEADLIGHT AIMING

LIGHTING: HEADLIGHT ASSEMBLY: INSTALLATION; 2015 MY ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002Z3Z009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: HEADLIGHT DIMMER RELAY: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT HEADLIGHT DIMMER RELAY

(a) Remove the headlight dimmer relay from the engine room relay box.

(b) Check the resistance.

(1) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 5

Battery voltage not applied to

terminals 1 and 2

10 kΩ or higher

Battery voltage applied to

terminals 1 and 2

Below 1 Ω

3 - 4

Battery voltage not applied to

terminals 1 and 2

Below 1 Ω

Battery voltage applied to

terminals 1 and 2

10 kΩ or higher

If the result is not as specified, replace the headlight dimmer

relay.

(c) Install the headlight dimmer relay to the engine room relay box.

LIGHTING: HEADLIGHT DIMMER RELAY: ON-VEHICLE INSPE...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002VEE009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: HEADLIGHT DIMMER SWITCH: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

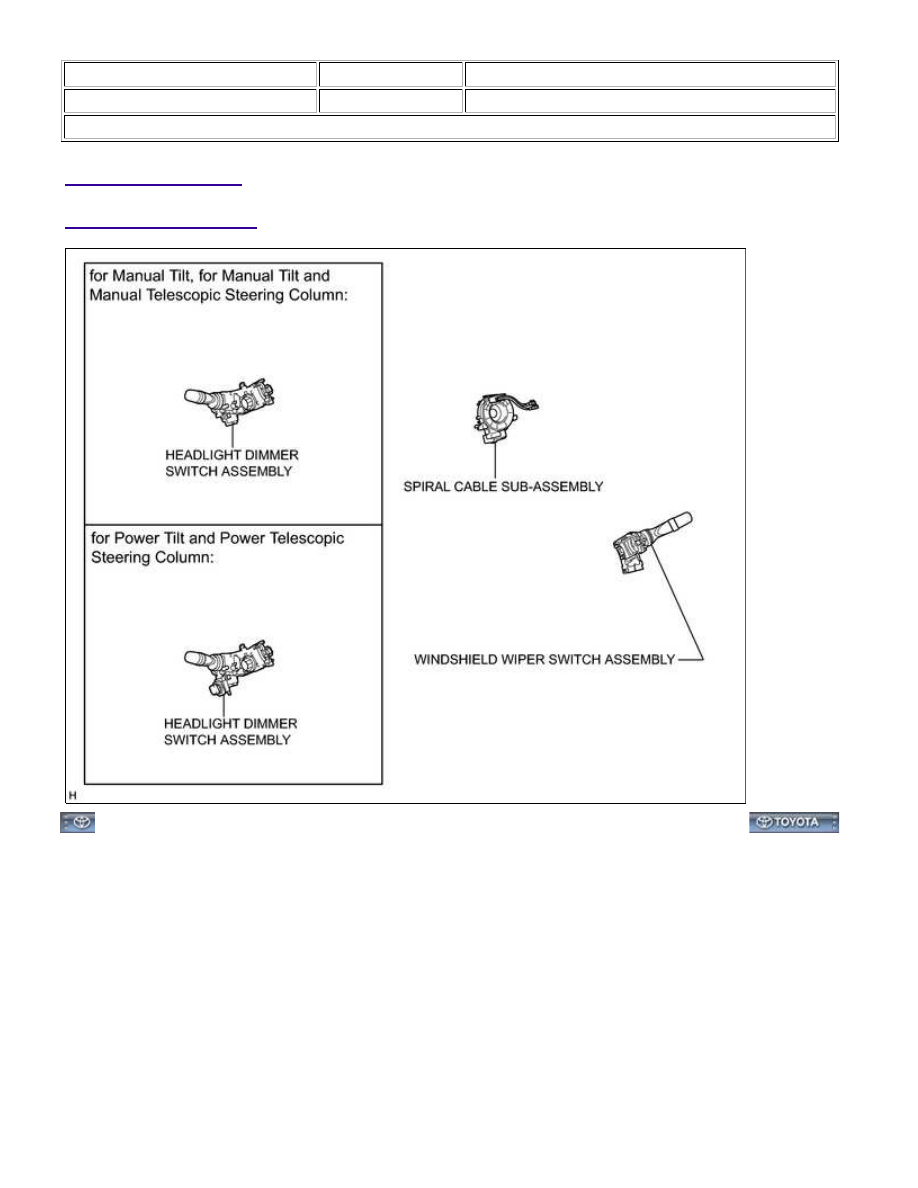

COMPONENTS

ILLUSTRATION

LIGHTING: HEADLIGHT DIMMER SWITCH: COMPONENTS; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VEF009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: HEADLIGHT DIMMER SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE SPIRAL CABLE SUB-ASSEMBLY

4. REMOVE WINDSHIELD WIPER SWITCH ASSEMBLY

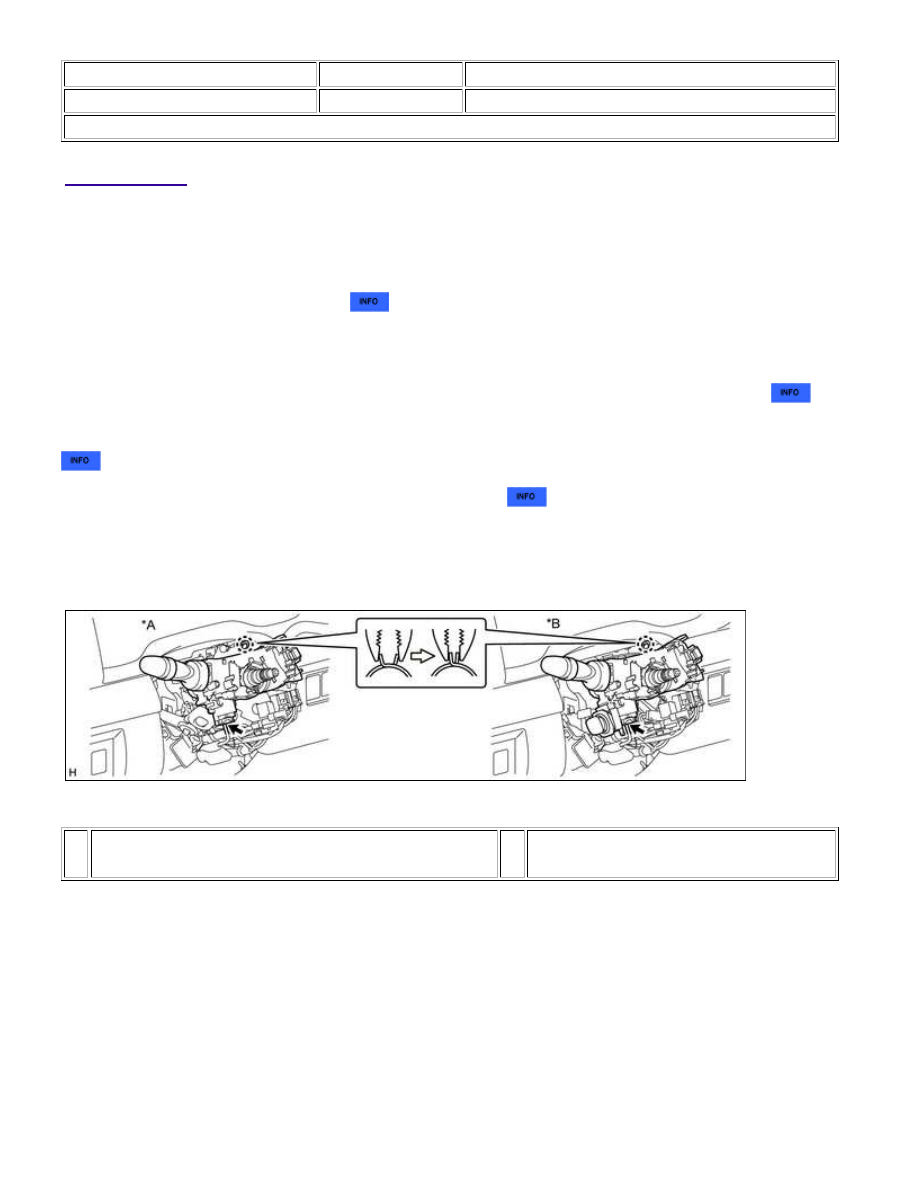

5. REMOVE HEADLIGHT DIMMER SWITCH ASSEMBLY

(a) Disconnect the connector.

(b) While loosening the band clamp as shown in the illustration, detach the claw.

Text in Illustration

*A

for Manual Tilt, for Manual Tilt and Manual Telescopic

Steering Column

*B

for Power Tilt and Power Telescopic Steering

Column

(c) Remove the headlight dimmer switch assembly.

NOTICE:

If the claw is pressed forcefully, it will break.
