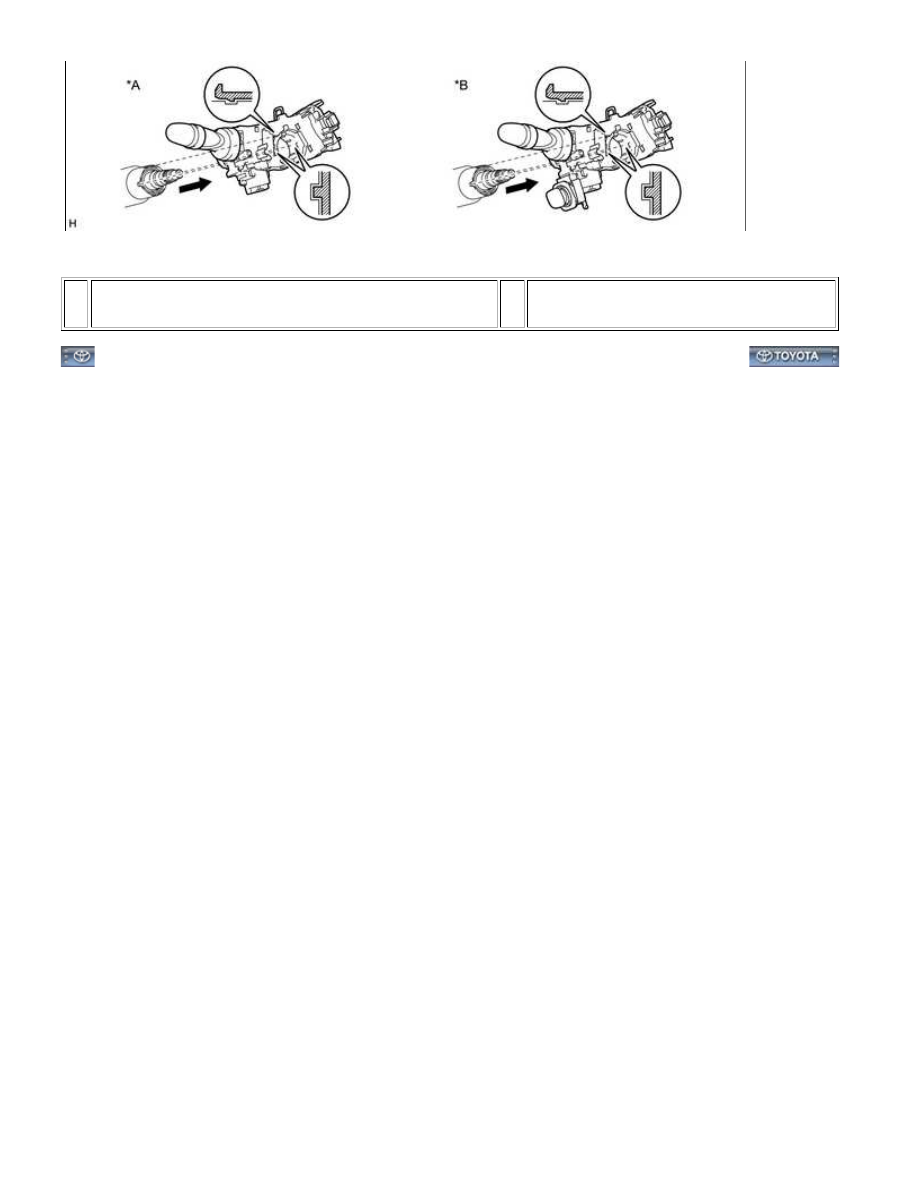

Text in Illustration

*A

for Manual Tilt, for Manual Tilt and Manual Telescopic

Steering Column

*B

for Power Tilt and Power Telescopic Steering

Column

LIGHTING: HEADLIGHT DIMMER SWITCH: REMOVAL; 2015 MY...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002VED00NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: HEADLIGHT DIMMER SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT HEADLIGHT DIMMER SWITCH ASSEMBLY

(a) Inspect the light control switch.

(1) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

20 (H) - 12 (EL)

Light control switch off

10 kΩ or higher

18 (T) - 12 (EL)

19 (A) - 12 (EL)

18 (T) - 12 (EL)

Light control switch tail

Below 1 Ω

18 (T) - 12 (EL)

Light control switch head

Below 1 Ω

20 (H) - 12 (EL)

19 (A) - 12 (EL)

Light control switch auto

Below 1 Ω

If the result is not as specified, replace the headlight dimmer switch assembly.

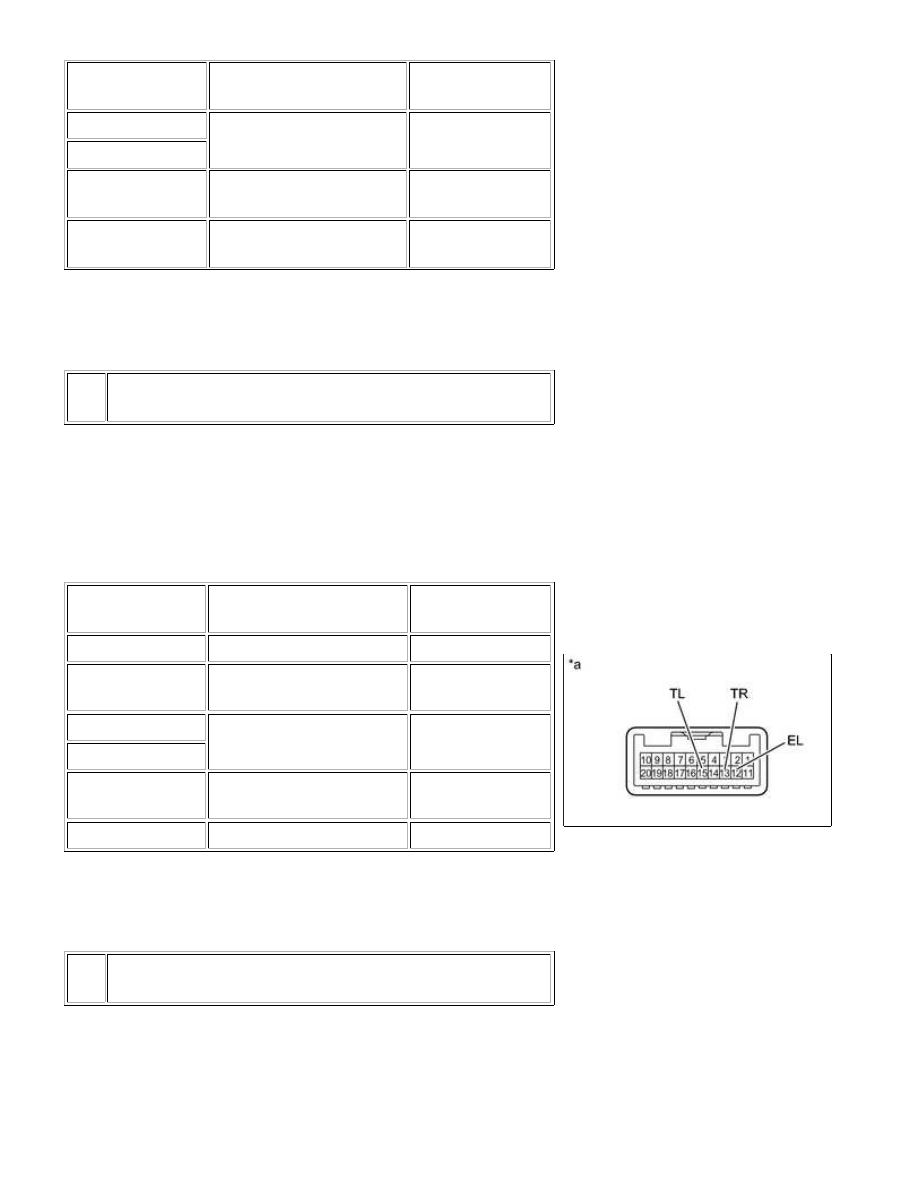

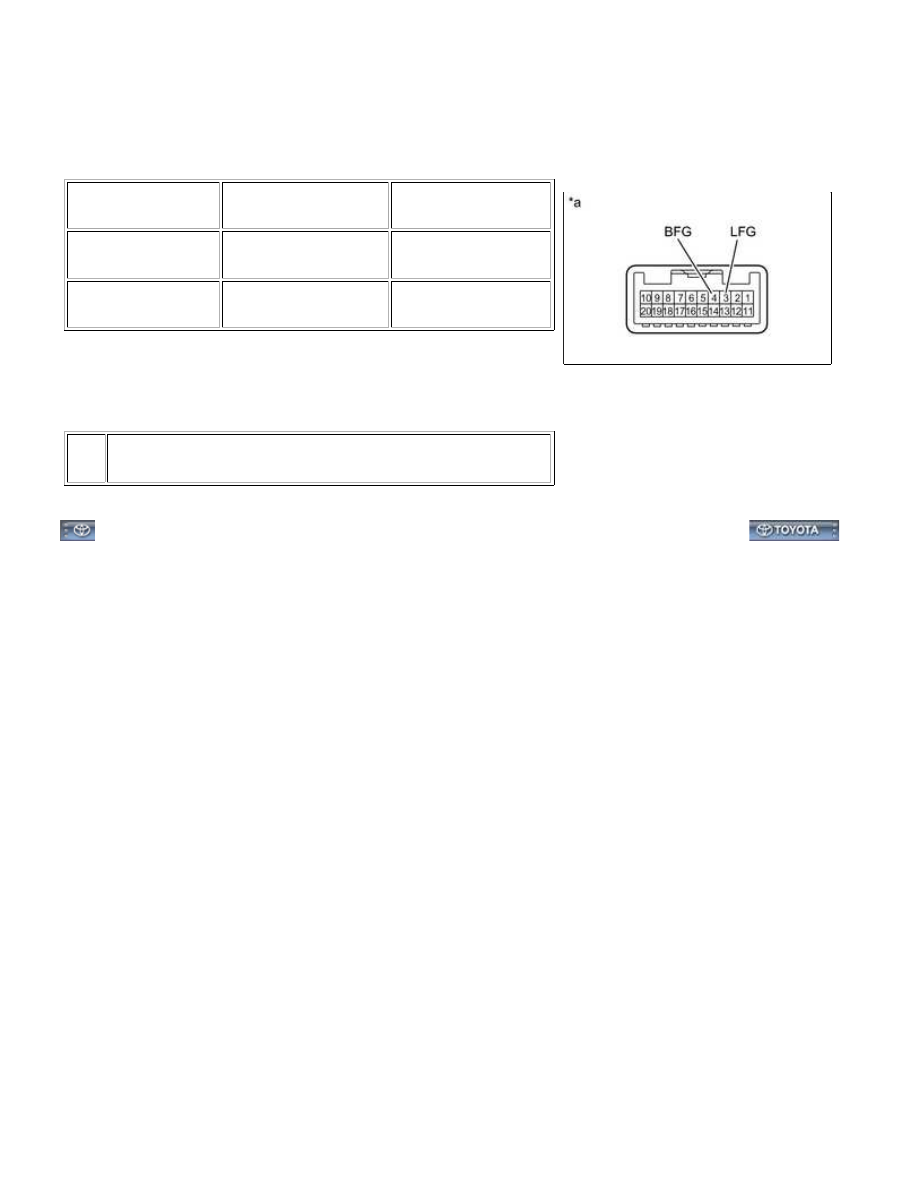

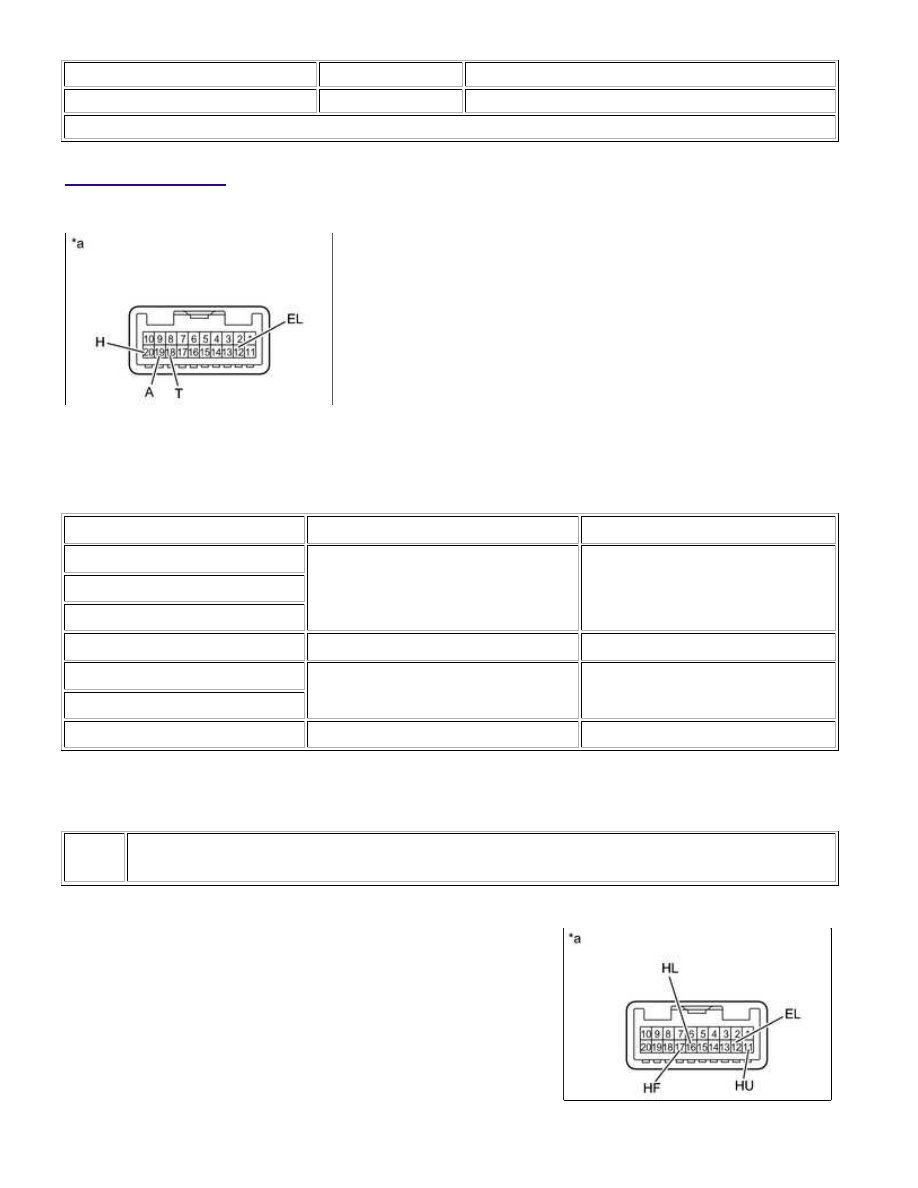

Text in Illustration

*a

Component without harness connected

(Headlight Dimmer Switch Assembly)

(b) Inspect the headlight dimmer switch.

(1) Measure the resistance according to the value(s) in the table

below.

HINT:

Perform the flash, high beam and low beam inspections with the

light control switch on head.

Standard Resistance:

LIGHTING: HEADLIGHT DIMMER SWITCH: INSPECTION; 2015 ...

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

11 (HU) - 12 (EL)

Headlight dimmer switch

flash

Below 1 Ω

17 (HF) - 12 (EL)

11 (HU) - 12 (EL)

Headlight dimmer switch hi

beam

Below 1 Ω

16 (HL) - 12 (EL)

Headlight dimmer switch

low beam

Below 1 Ω

If the result is not as specified, replace the headlight dimmer

switch assembly.

Text in Illustration

*a

Component without harness connected

(Headlight Dimmer Switch Assembly)

(c) Inspect the turn signal switch.

(1) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

13 (TR) - 12 (EL)

Turn signal switch right turn Below 1 Ω

13 (TR) - 12 (EL)

Turn signal switch right lane

change

Below 1 Ω

13 (TR) - 12 (EL)

Turn signal switch neutral

10 kΩ or higher

15 (TL) - 12 (EL)

15 (TL) - 12 (EL)

Turn signal switch left lane

change

Below 1 Ω

15 (TL) - 12 (E)

Turn signal switch left turn

Below 1 Ω

If the result is not as specified, replace the headlight dimmer

switch assembly.

Text in Illustration

*a

Component without harness connected

(Headlight Dimmer Switch Assembly)

LIGHTING: HEADLIGHT DIMMER SWITCH: INSPECTION; 2015 ...

(d) Inspect the front fog light switch.

(1) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

3 (LFG) - 4 (BFG)

Front fog light switch

off

10 kΩ or higher

3 (LFG) - 4 (BFG)

Front fog light switch

on

Below 1 Ω

If the result is not as specified, replace the headlight dimmer

switch assembly.

Text in Illustration

*a

Component without harness connected

(Headlight Dimmer Switch Assembly)
