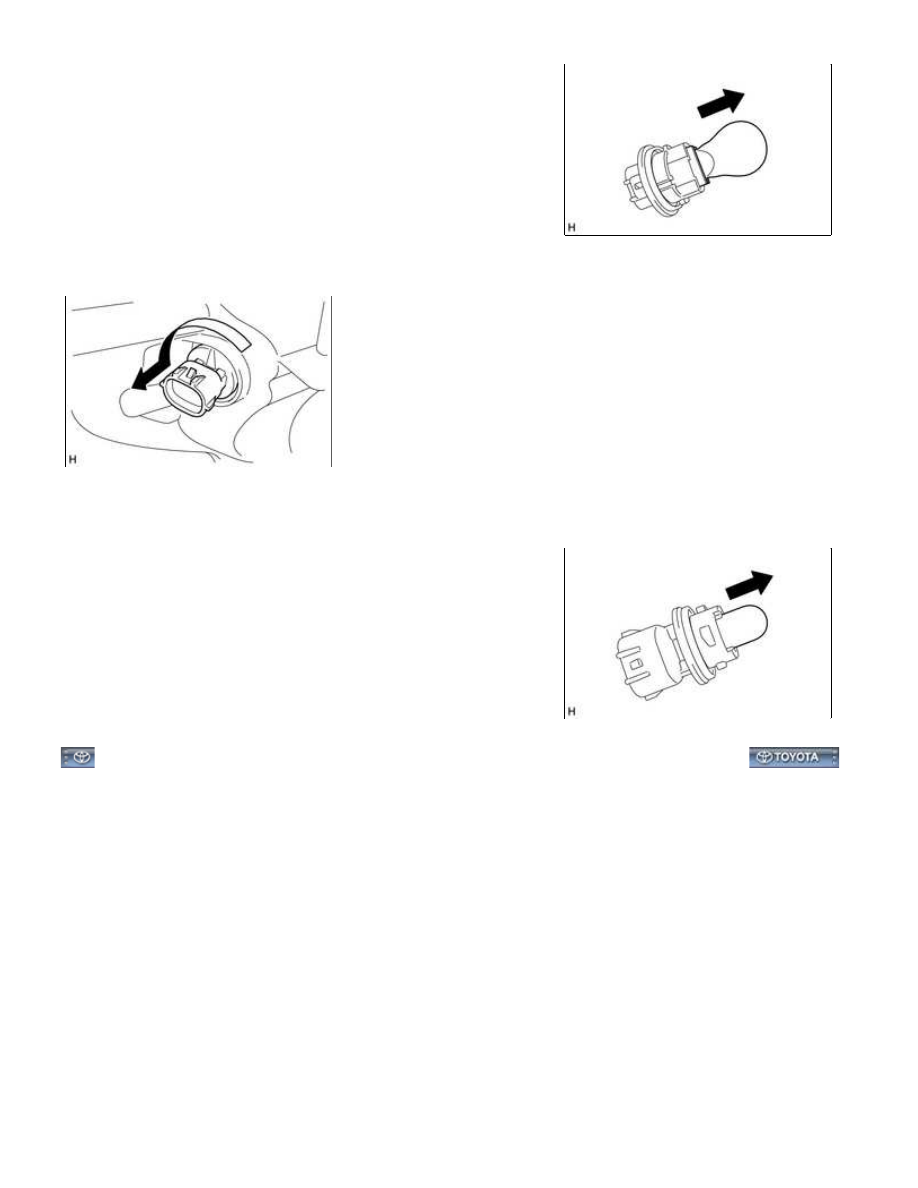

(b) Remove the front turn signal light bulb from the front turn signal

light bulb socket.

3. REMOVE FRONT SIDE MARKER LIGHT BULB

(a) Turn the front side marker light bulb socket with the front side marker light bulb in the direction indicated

by the arrow to remove them as a unit.

(b) Remove the front side marker light bulb from the front side

marker light bulb socket.

LIGHTING: HEADLIGHT ASSEMBLY: DISASSEMBLY; 2015 MY T...

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000002VDE009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: HEADLIGHT ASSEMBLY: ADJUSTMENT; 2015 MY Tundra [08/2014 -        ]

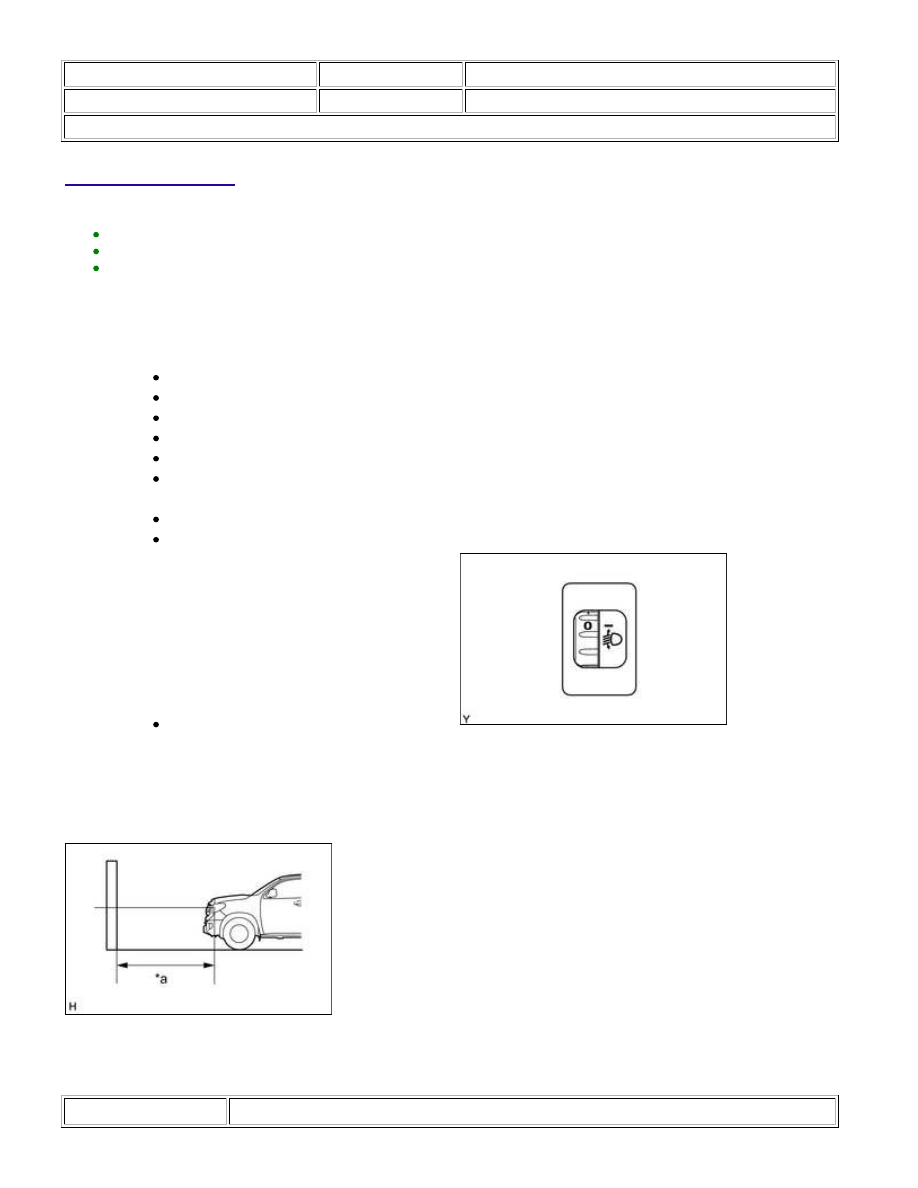

ADJUSTMENT

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.
It is possible that a bulb is incorrectly installed, affecting headlight aim. Bulb installation should be
considered prior to performing the adjustment procedure.

1. VEHICLE PREPARATION FOR HEADLIGHT AIMING ADJUSTMENT

(a) Prepare the vehicle:

Make sure that there is no damage to the body around the headlights.

Fill the fuel tank.

Make sure that the oil is filled to the specified level.

Make sure that the coolant is filled to the specified level.

Inflate the tires to the appropriate pressure.

Unload the trunk and vehicle, ensuring that the spare tire, tools and jack are in their original

positions.

Set the headlight leveling switch dial to 0.

2. PREPARATION FOR HEADLIGHT AIMING (Using a Tester)

(a) Adjust the headlight aim in accordance with the tester instructions.

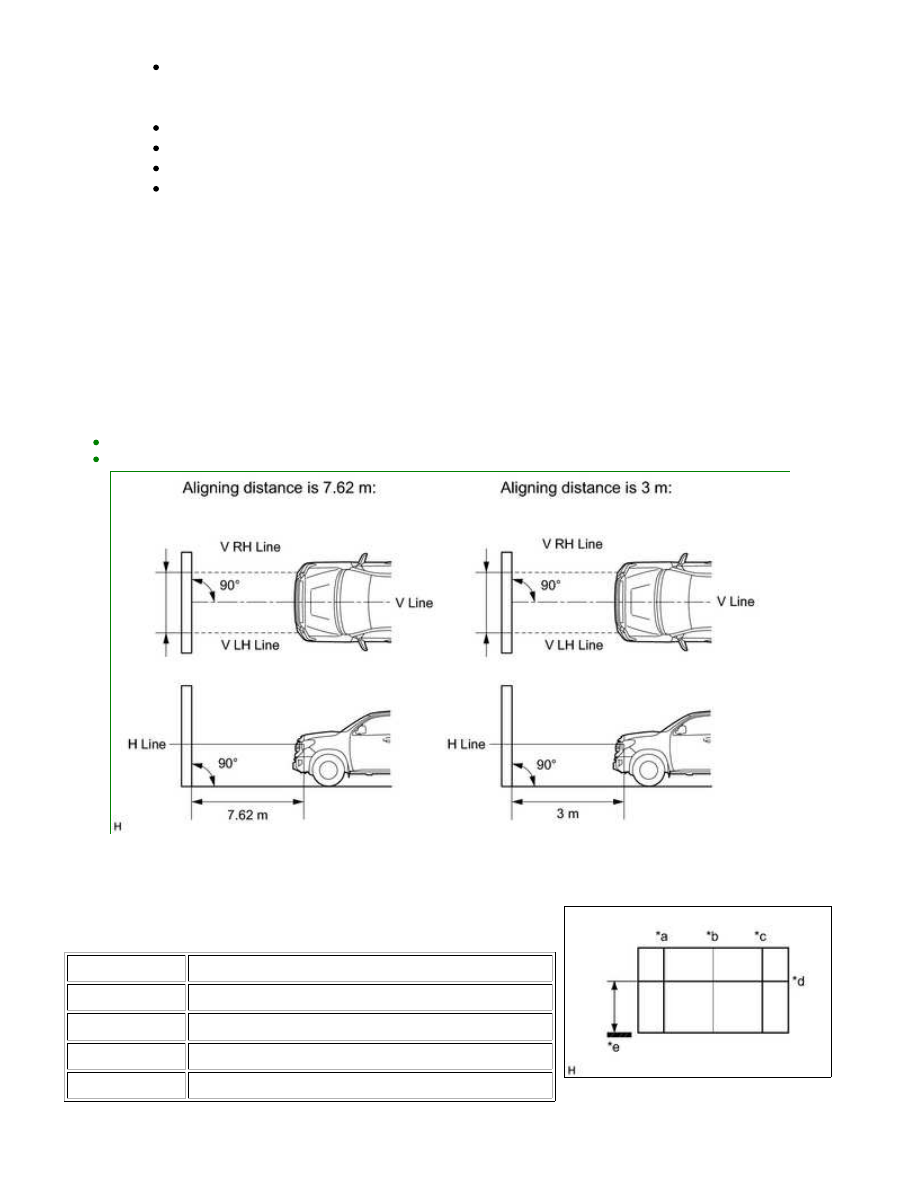

3. PREPARATION FOR HEADLIGHT AIMING (Using a Screen)

(a) Prepare the vehicle:

Text in Illustration

*a

7.62 or 3 m

LIGHTING: HEADLIGHT ASSEMBLY: ADJUSTMENT; 2015 MY Tu...

Place the vehicle in a location that is dark enough to clearly observe the cutoff line. The cutoff line

is a distinct line, below which light from the headlights can be observed and above which it

cannot.

Place the vehicle at a 90° angle to the wall.

Create a 7.62 m (25.0 ft.) distance between the vehicle (headlight bulb center) and wall.

Make sure that the vehicle is on a level surface.

Bounce the vehicle up and down to settle the suspension.

NOTICE:

HINT:

shown in the illustration.

Text in Illustration

*a

V LH Line

*b

V Line

*c

V RH Line

*d

H Line

*e

Ground

LIGHTING: HEADLIGHT ASSEMBLY: ADJUSTMENT; 2015 MY Tu...

HINT:

Draw a horizontal line across the screen so that it passes

through the center marks. The H line should be at the same

Draw two vertical lines so that they intersect the H line at

4. INSPECT HEADLIGHT AIMING

NOTICE:

HINT:

(b) Start the engine.

(c) Turn on the headlight and check if the cutoff line matches the preferred cutoff line in the following

illustration.

HINT:

Since the low beam light and the high beam light are a unit, if the aim on the low beam is correct, the high
beam should also be correct. However, check both beams just to make sure.
If the alignment distance is 7.62 m (25.0 ft.):

The low beam cutoff line should be within 101 mm (3.97 in.) above or below the H line as well as

The low beam cutoff line should be within 40 mm (1.57 in.) above or below the H line as well as 40

If the alignment distance is 3 m (9.84 ft.):
