2. INSTALL CENTER LOWER INSTRUMENT COVER (for Column Shift Type)

3. INSTALL FRONT CONSOLE BOX (for Floor Shift Type)

4. INSTALL REAR CONSOLE BOX ASSEMBLY (for Floor Shift Type)

5. INSTALL CONSOLE BOX CARPET (for Floor Shift Type)

6. INSTALL REAR CONSOLE END PANEL SUB-ASSEMBLY (for Floor Shift Type)

7. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY (for Floor Shift Type)

8. INSTALL UPPER REAR CONSOLE PANEL SUB-ASSEMBLY (for Floor Shift Type)

9. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (for Floor Shift Type)

LIGHTING: HAZARD WARNING SWITCH: INSTALLATION; 2015...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002VDC009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: HEADLIGHT ASSEMBLY: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

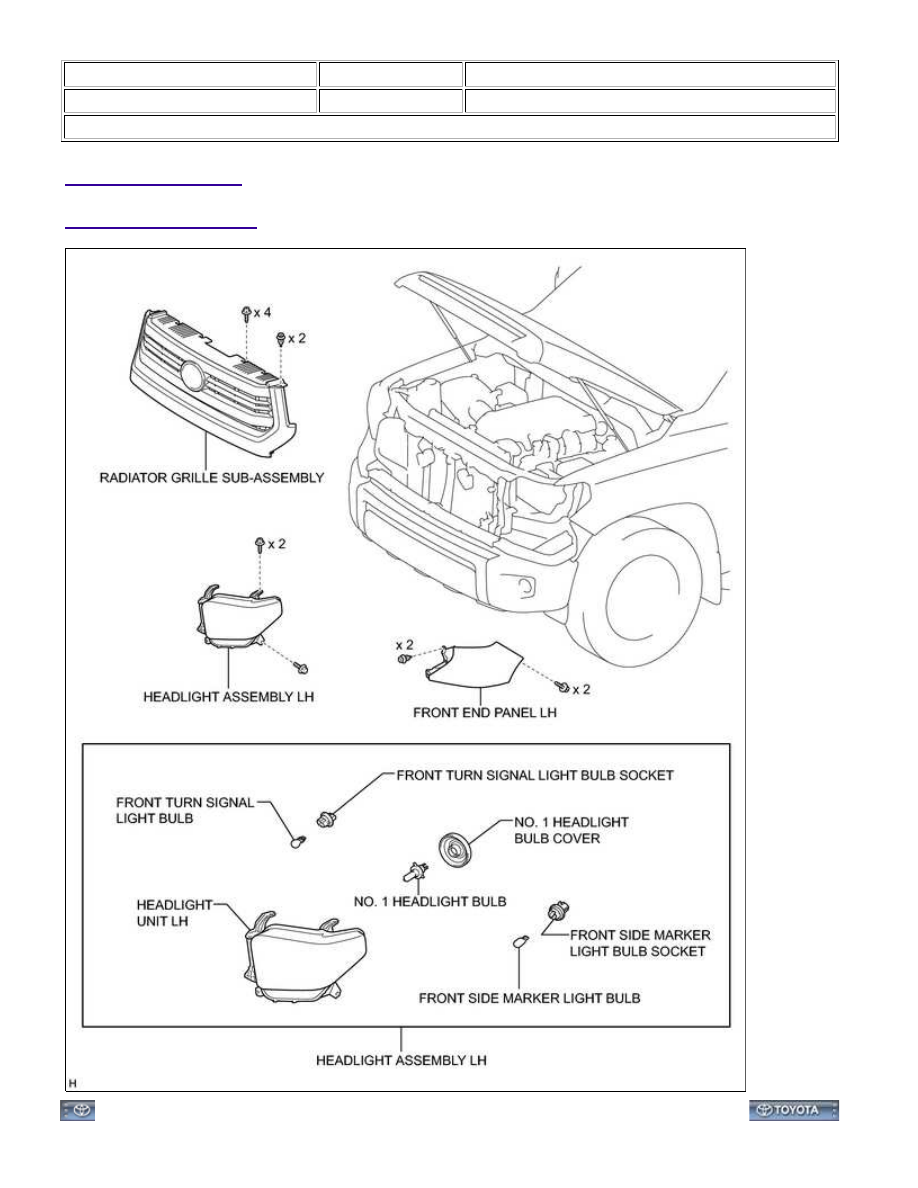

COMPONENTS

ILLUSTRATION

LIGHTING: HEADLIGHT ASSEMBLY: COMPONENTS; 2015 MY T...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VDG009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: HEADLIGHT ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -        ]

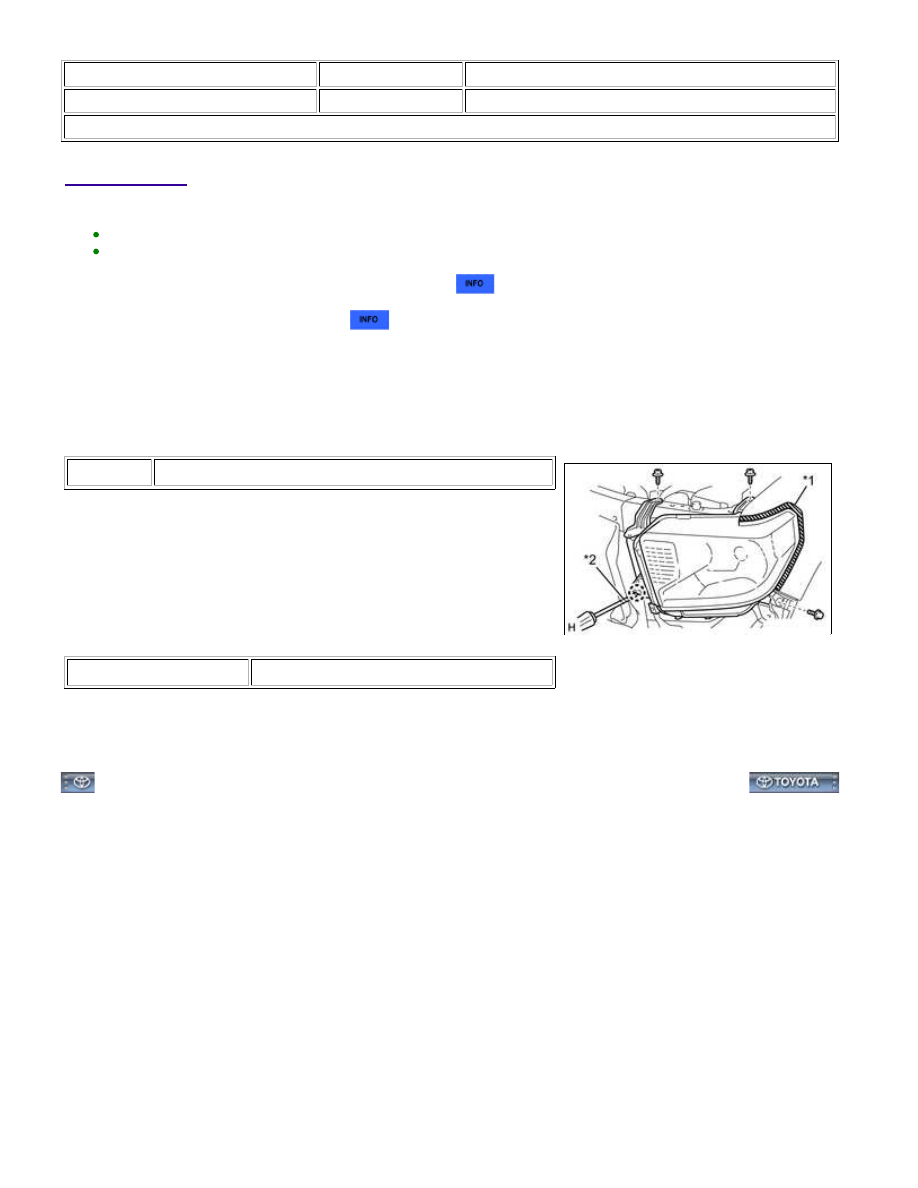

REMOVAL

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE RADIATOR GRILLE SUB-ASSEMBLY

2. REMOVE FRONT END PANEL LH

3. REMOVE HEADLIGHT ASSEMBLY LH

(a) Put protective tape around the headlight assembly LH.

Text in Illustration

*1

Protective Tape

(b) Remove the 2 screws and bolt.

(c) Using a screwdriver, detach the claw.

HINT:

Tape the screwdriver tip before use.

Text in Illustration

*2

Tape

(d) Disconnect each connector, detach the clamp and remove the

headlight assembly LH.

LIGHTING: HEADLIGHT ASSEMBLY: REMOVAL; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VDH009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: HEADLIGHT ASSEMBLY: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

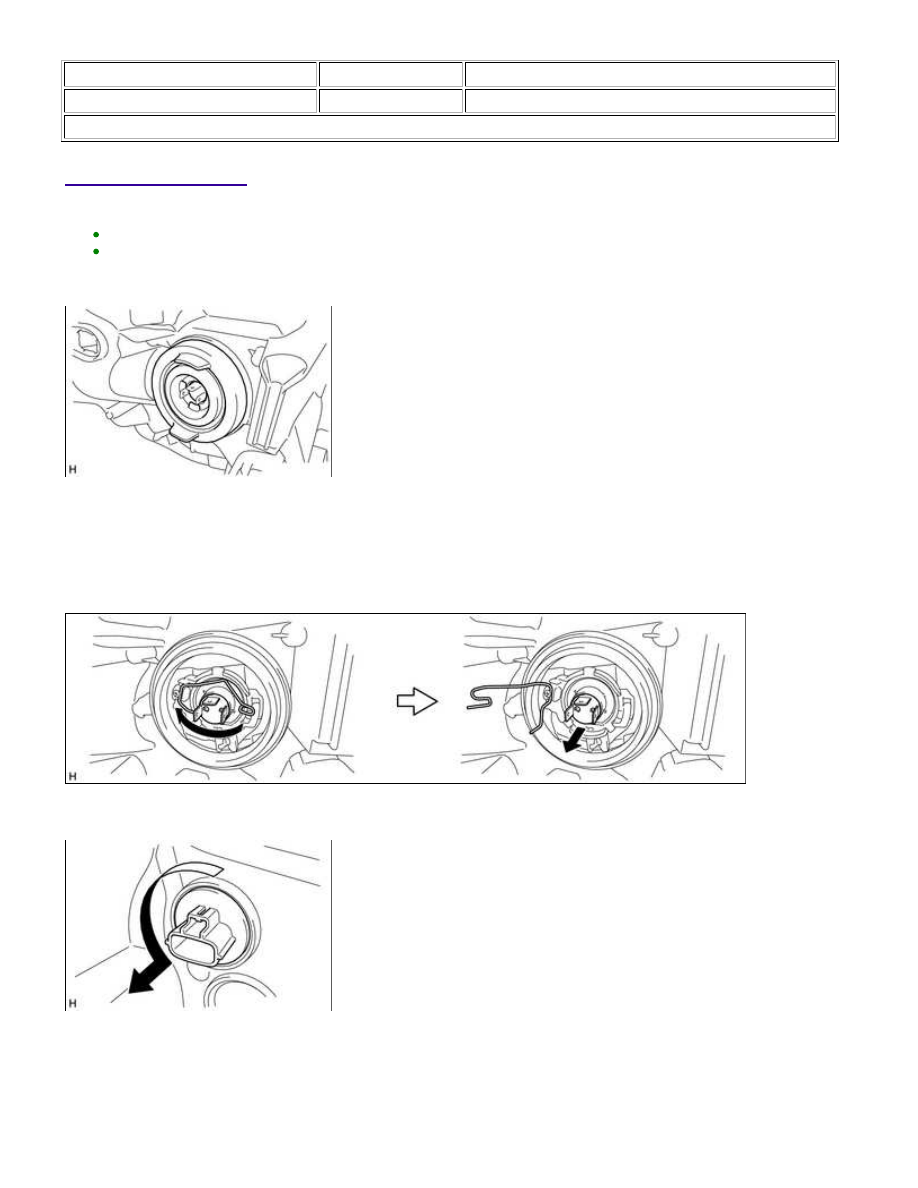

DISASSEMBLY

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE NO. 1 HEADLIGHT BULB

(a) Remove the No. 1 headlight bulb cover.

(b) Release the set spring lock and remove the No. 1 headlight bulb.

NOTICE:

Do not touch the No. 1 headlight bulb glass.

2. REMOVE FRONT TURN SIGNAL LIGHT BULB

(a) Turn the front turn signal light bulb socket with the front turn signal light bulb in the direction indicated by

the arrow to remove them as a unit.

LIGHTING: HEADLIGHT ASSEMBLY: DISASSEMBLY; 2015 MY T...
