Title: LIGHTING: HAZARD WARNING SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY (for Floor Shift Type)

2. REMOVE UPPER REAR CONSOLE PANEL SUB-ASSEMBLY (for Floor Shift Type)

3. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY (for Floor Shift Type)

4. REMOVE REAR CONSOLE END PANEL SUB-ASSEMBLY (for Floor Shift Type)

5. REMOVE CONSOLE BOX CARPET (for Floor Shift Type)

6. REMOVE REAR CONSOLE BOX ASSEMBLY (for Floor Shift Type)

7. REMOVE FRONT CONSOLE BOX (for Floor Shift Type)

8. REMOVE CENTER LOWER INSTRUMENT COVER (for Column Shift Type)

9. REMOVE AIR CONDITIONING CONTROL ASSEMBLY (HAZARD WARNING SWITCH)

(a) Put protective tape around the air conditioning control assembly (hazard warning switch).

(b) Using moulding remover B, detach the 8 clips, 2 claws and guide.

(c) Disconnect each connector and remove the air conditioning control assembly (hazard warning switch) with

the center lower instrument panel finish panel.

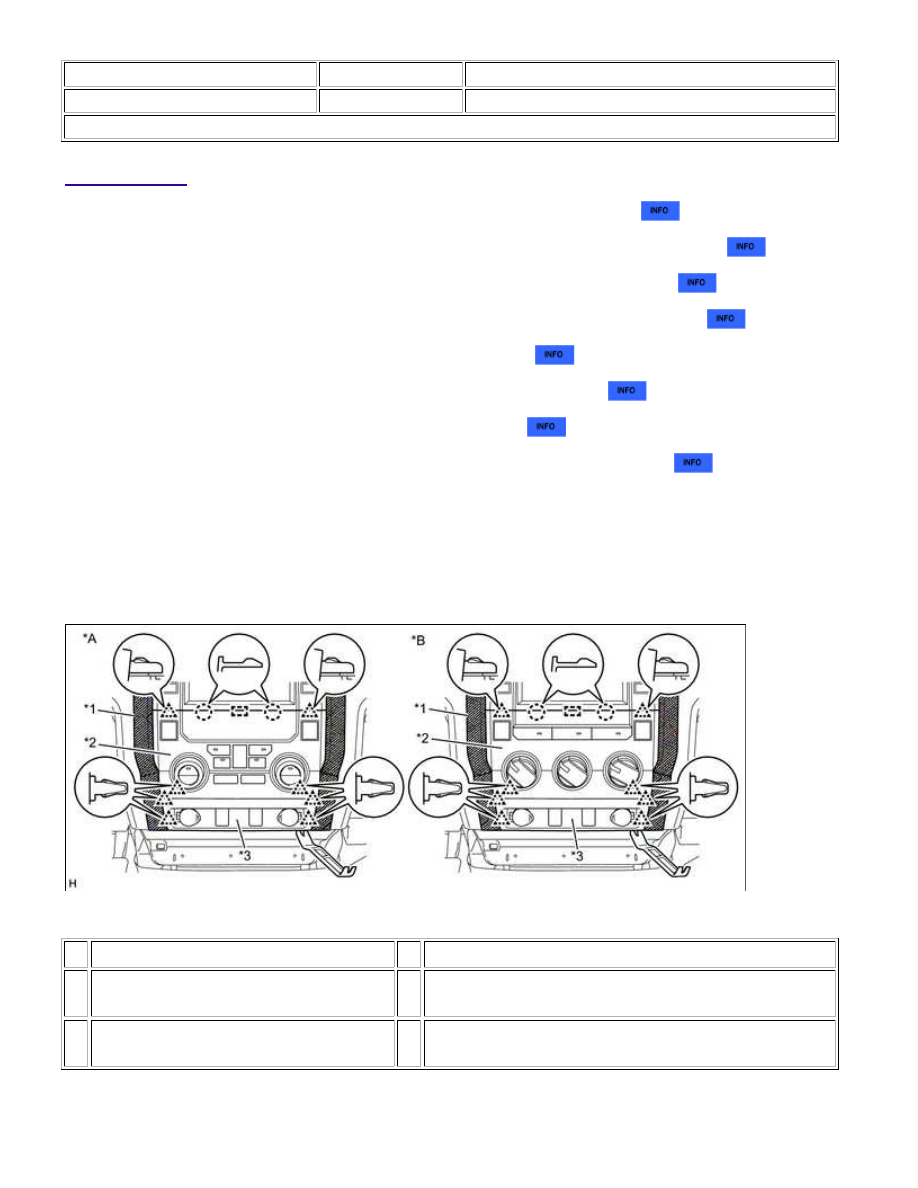

Text in Illustration

*A for Automatic Air Conditioning System

*B for Manual Air Conditioning System

*1 Protective Tape

*2

Air Conditioning Control Assembly (Hazard Warning

Switch)

*3

Center Lower Instrument Panel Finish

Panel

-

-

LIGHTING: HAZARD WARNING SWITCH: REMOVAL; 2015 MY T...

(d) Detach the 3 clips and disconnect the air conditioning control

assembly (hazard warning switch) and center lower instrument

panel finish panel.

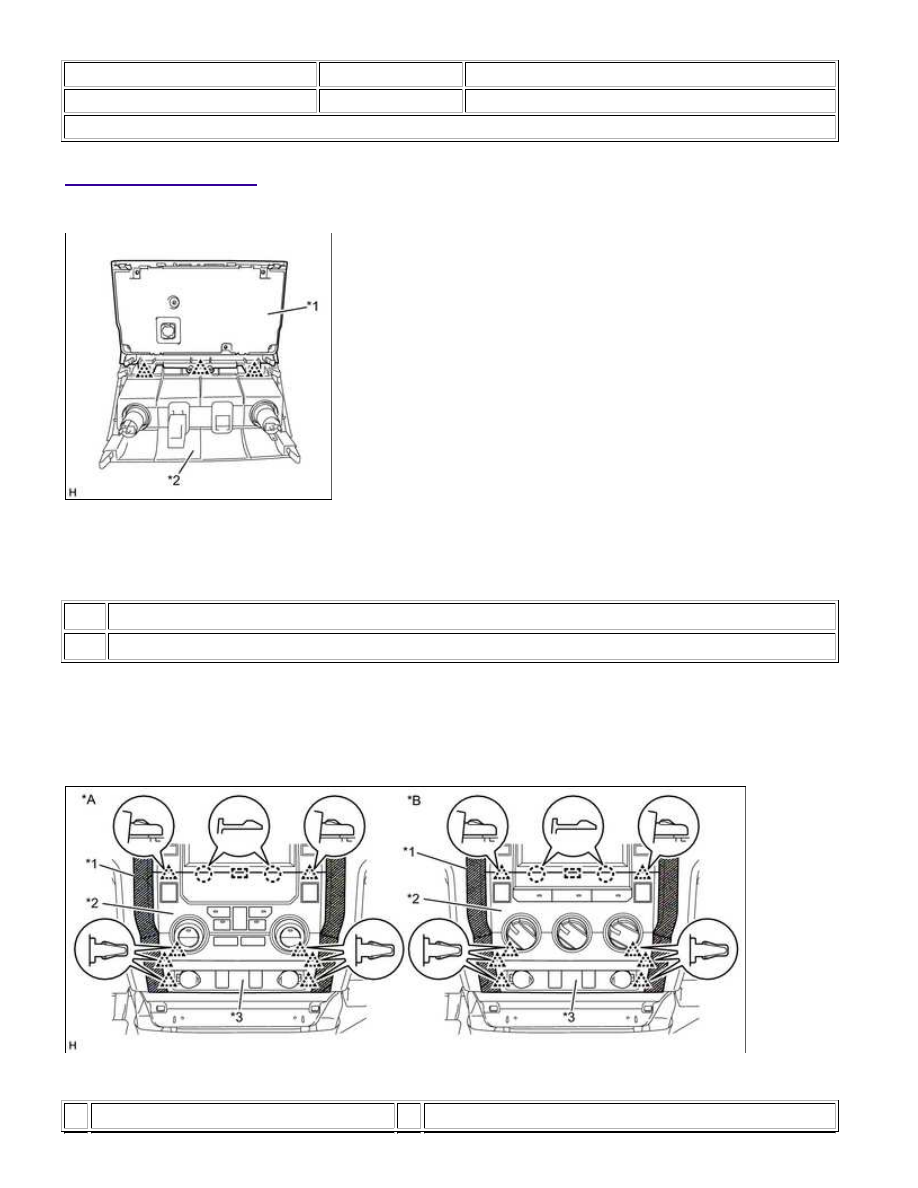

Text in Illustration

*1 Air Conditioning Control Assembly (Hazard Warning Switch)

*2 Center Lower Instrument Panel Finish Panel

LIGHTING: HAZARD WARNING SWITCH: REMOVAL; 2015 MY T...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002VEI009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: HAZARD WARNING SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT AIR CONDITIONING CONTROL ASSEMBLY

(HAZARD WARNING SWITCH)

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

1 (HAZ) - 5 (GND)

Hazard warning switch

off

10 kΩ or higher

Hazard warning switch

on

Below 1 Ω

If the result is not as specified, replace the air conditioning

control assembly (hazard warning switch).

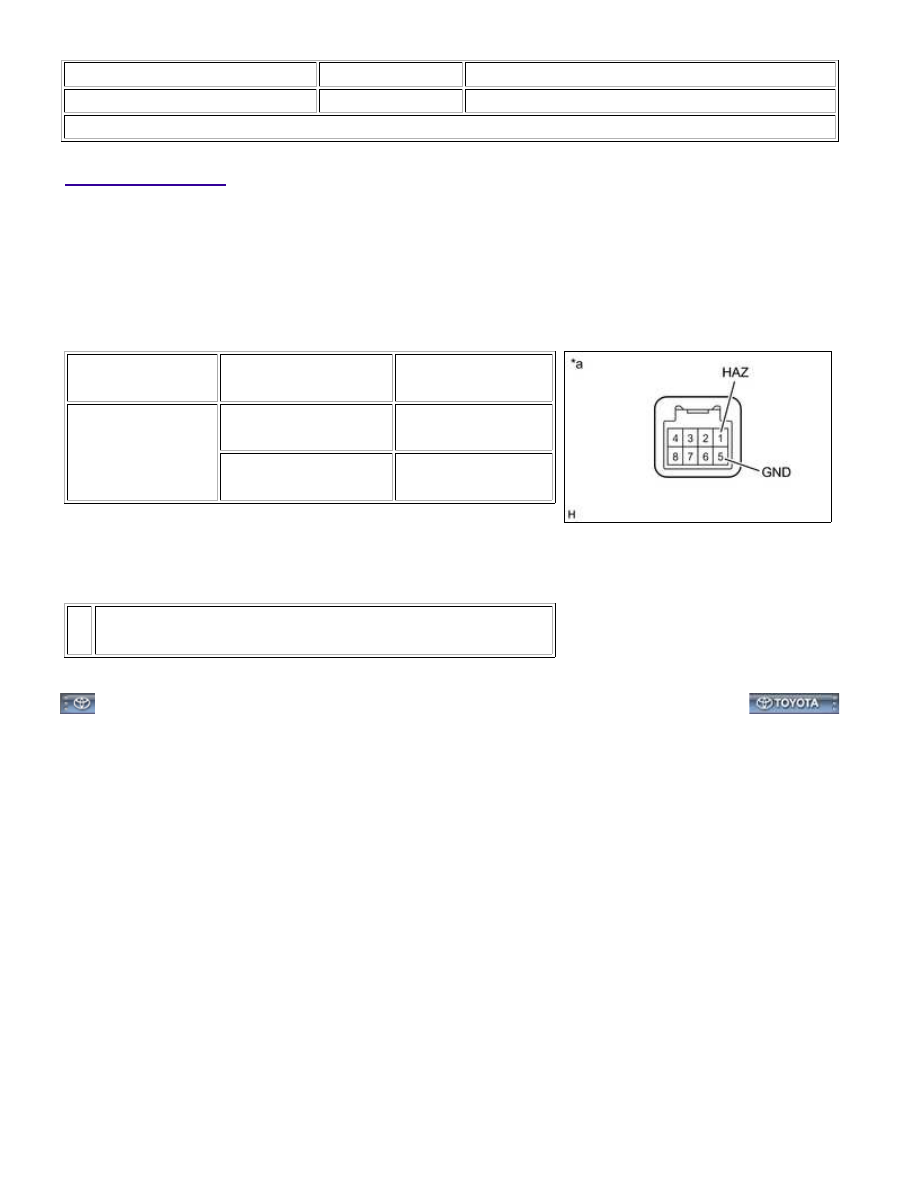

Text in Illustration

*a

Component without harness connected

(Air Conditioning Control Assembly (Hazard Warning Switch))

LIGHTING: HAZARD WARNING SWITCH: INSPECTION; 2015 M...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VEH009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: HAZARD WARNING SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL AIR CONDITIONING CONTROL ASSEMBLY (HAZARD WARNING SWITCH)

(a) Attach the 3 clips to connect the air conditioning control assembly (hazard warning switch) and center

lower instrument panel finish panel.

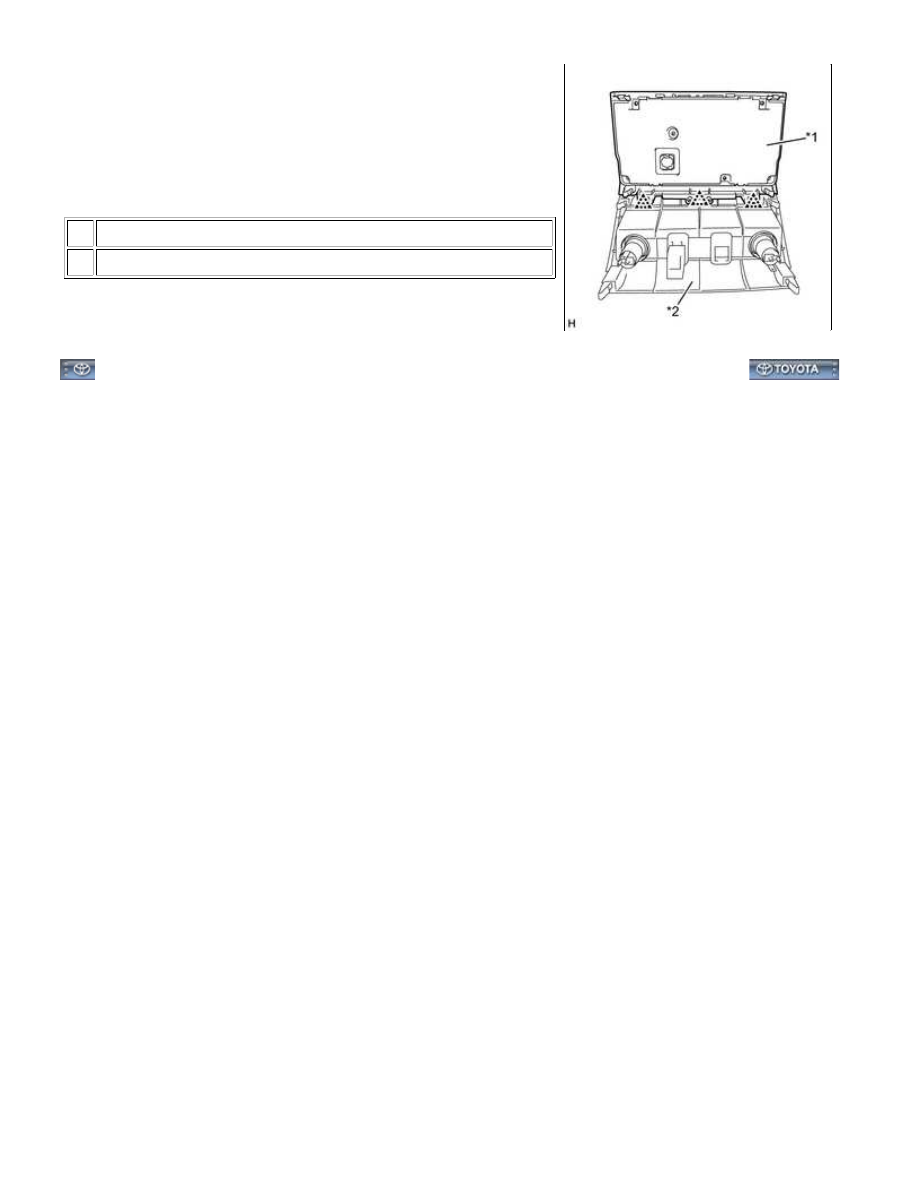

Text in Illustration

*1

Air Conditioning Control Assembly (Hazard Warning Switch)

*2

Center Lower Instrument Panel Finish Panel

(b) Put protective tape around the air conditioning control assembly (hazard warning switch).

(c) Connect each connector.

(d) Attach the 8 clips, 2 claws and guide to install the air conditioning control assembly (hazard warning

switch) with the center lower instrument panel finish panel.

Text in Illustration

*A for Automatic Air Conditioning System

*B for Manual Air Conditioning System

LIGHTING: HAZARD WARNING SWITCH: INSTALLATION; 2015...
