Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002W3K00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: HORN: HIGH PITCHED HORN: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

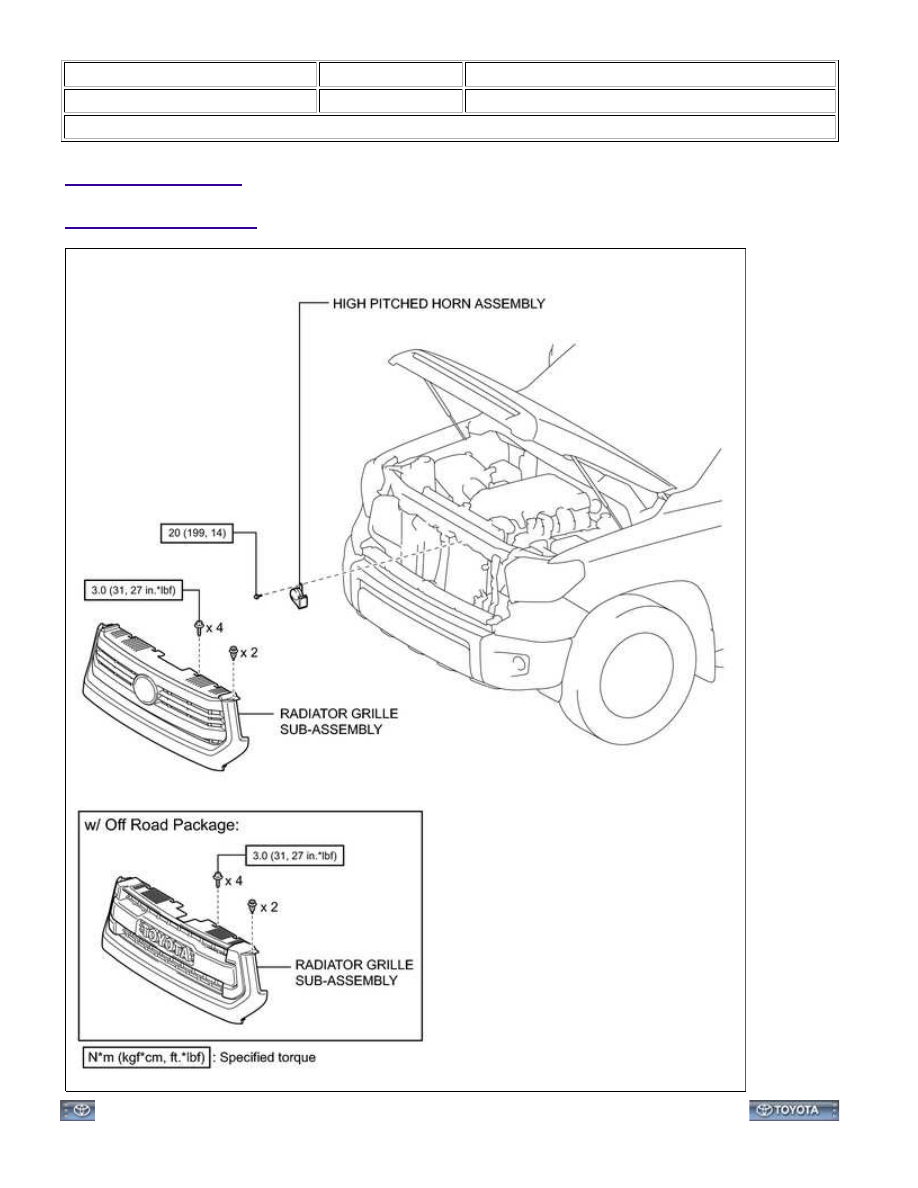

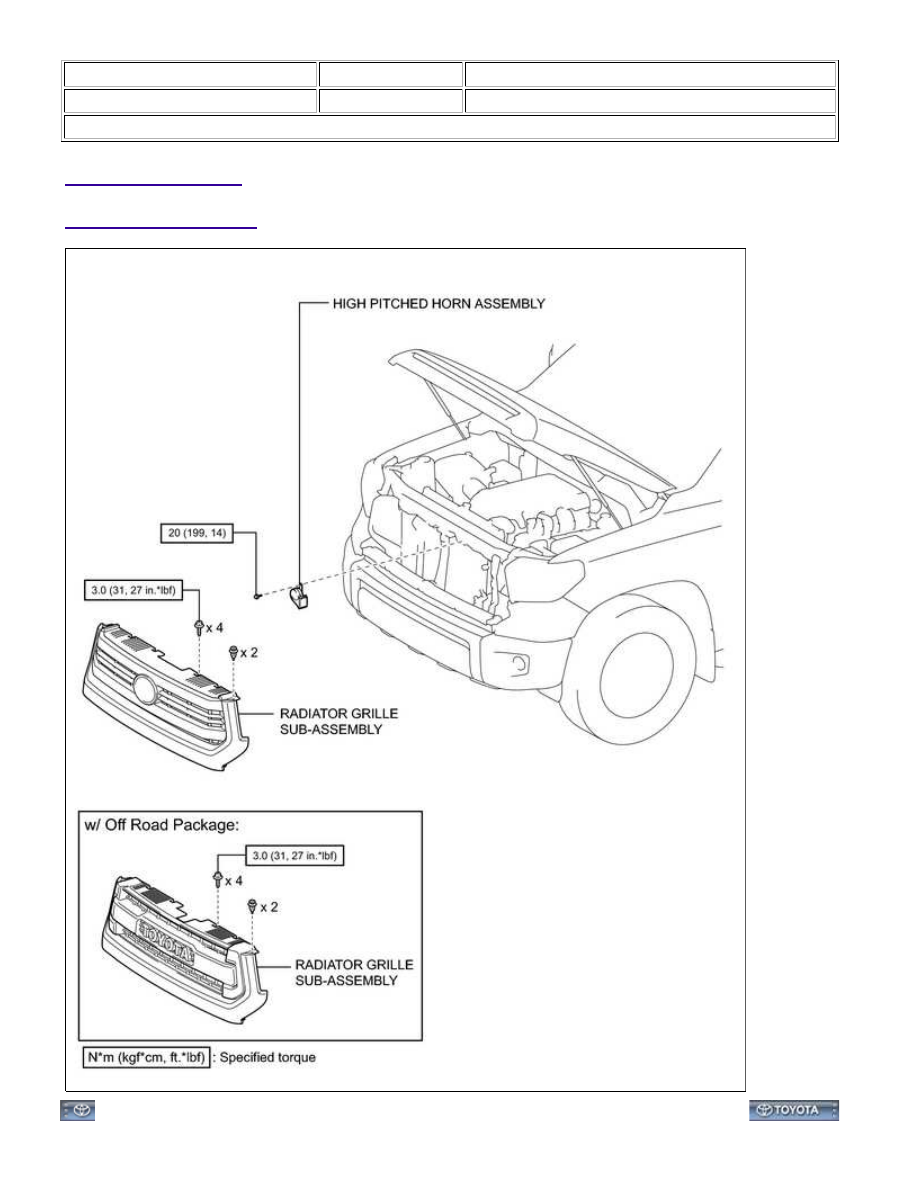

COMPONENTS

ILLUSTRATION

HORN: HIGH PITCHED HORN: COMPONENTS; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W3L00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: HORN: HIGH PITCHED HORN: REMOVAL; 2015 MY Tundra [08/2014 -        ]

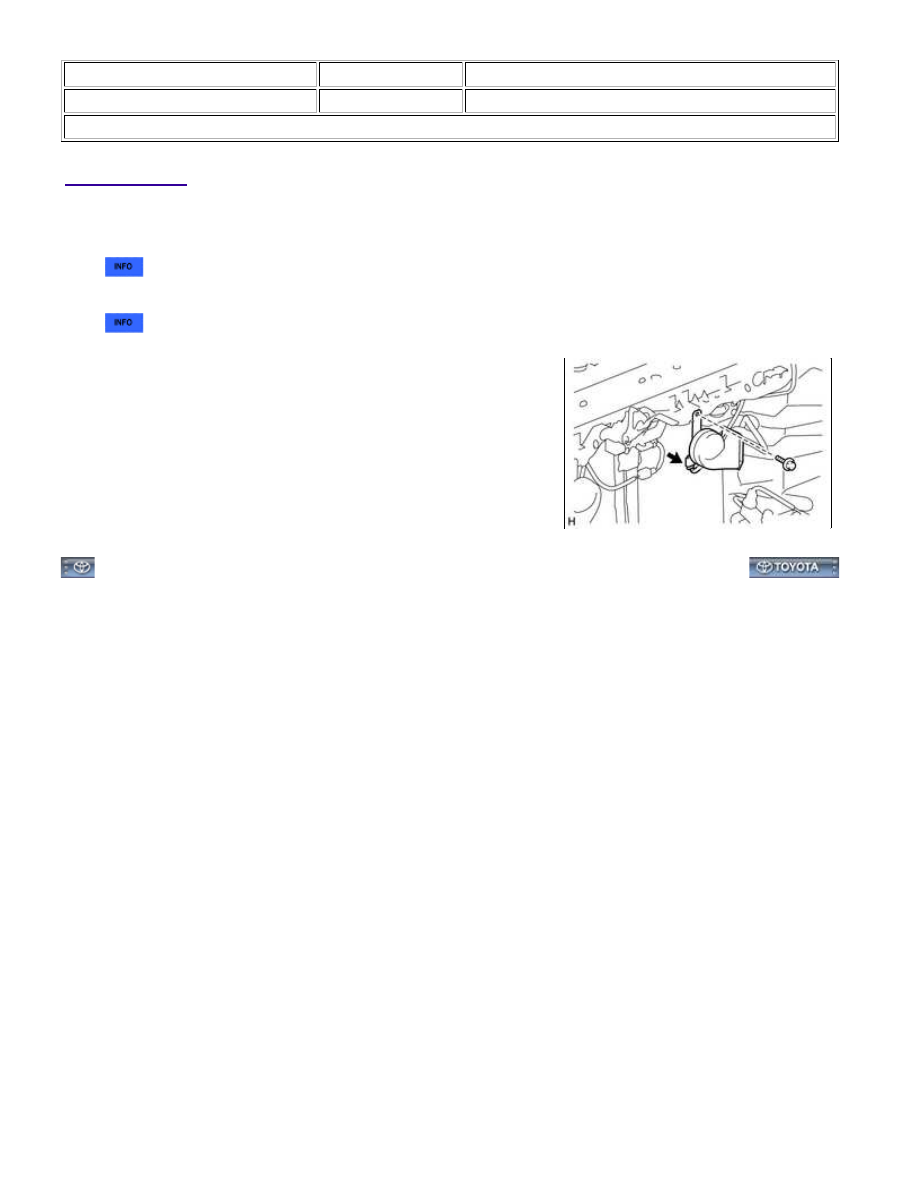

REMOVAL

1. REMOVE RADIATOR GRILLE SUB-ASSEMBLY

(a) for Standard:

(b) w/ Off Road Package:

2. REMOVE HIGH PITCHED HORN ASSEMBLY

(a) Disconnect the connector.

(b) Remove the bolt and high pitched horn assembly.

HORN: HIGH PITCHED HORN: REMOVAL; 2015 MY Tundra [08/20...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000030EI00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: HORN: HIGH PITCHED HORN: INSPECTION; 2015 MY Tundra [08/2014 -        ]

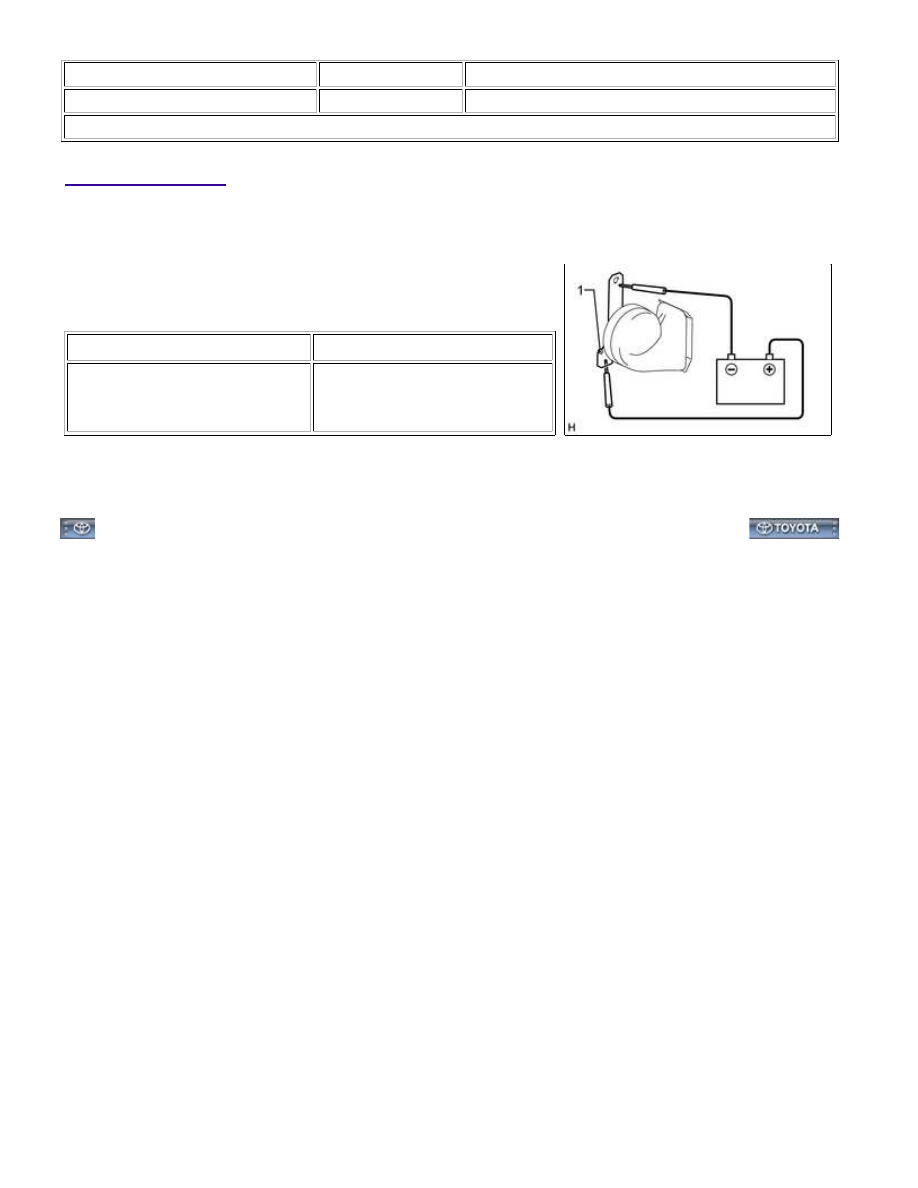

INSPECTION

1. INSPECT HIGH PITCHED HORN ASSEMBLY

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 1

Battery negative (-) → Body

ground

High pitched horn assembly

sounds

If the result is not as specified, replace the high pitched horn

assembly.

HORN: HIGH PITCHED HORN: INSPECTION; 2015 MY Tundra [08...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W3J00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: HORN: HIGH PITCHED HORN: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL HIGH PITCHED HORN ASSEMBLY

(a) Install the high pitched horn assembly with the bolt.

Torque:

20 N·m {199 kgf·cm, 14ft·lbf}

(b) Connect the connector.

2. INSTALL RADIATOR GRILLE SUB-ASSEMBLY

(a) for Standard:

(b) w/ Off Road Package:

HORN: HIGH PITCHED HORN: INSTALLATION; 2015 MY Tundra [...
