Title: EXTERIOR: SIDE STEP: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.

1. INSTALL SIDE STEP ASSEMBLY

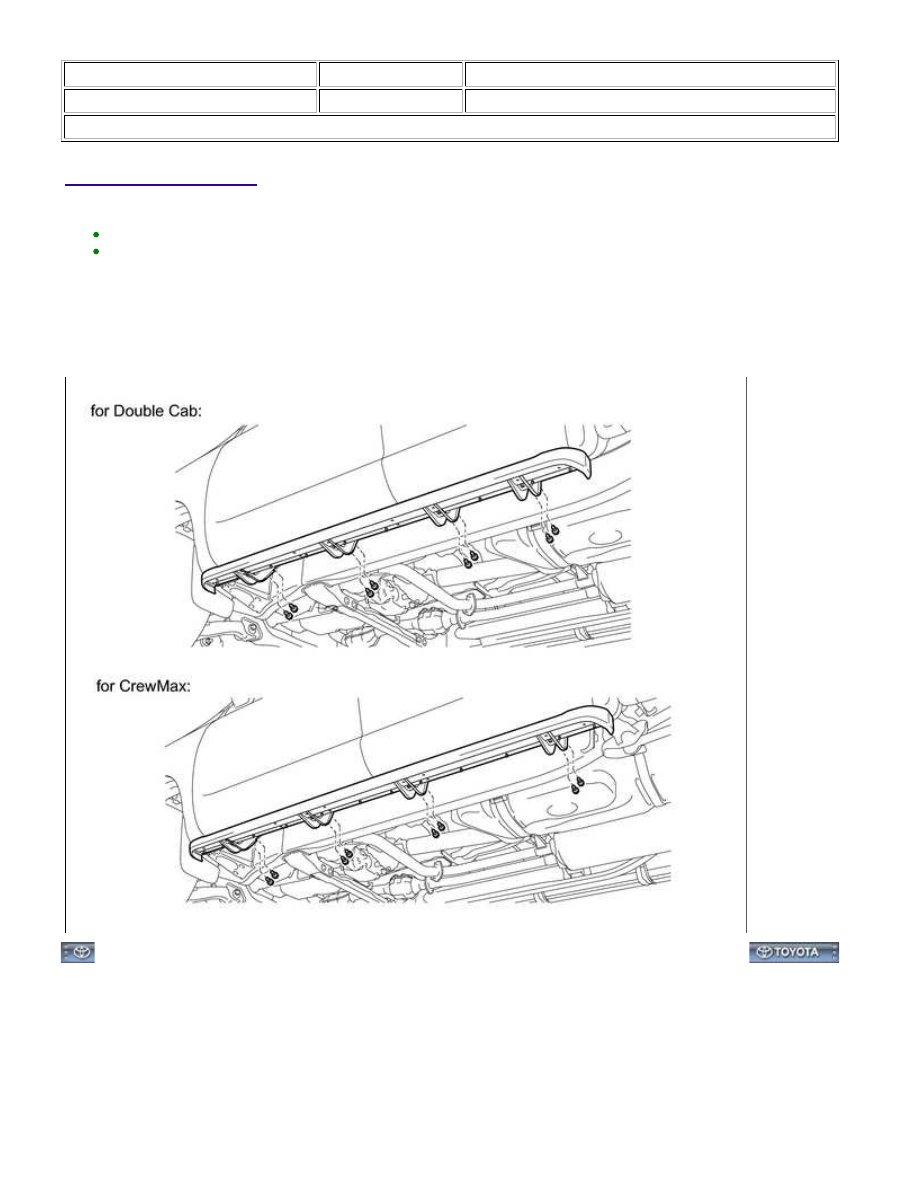

(a) Install the side step with the 8 bolts.

Torque:

19.5 N·m {199 kgf·cm, 14ft·lbf}

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002X2I009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: TAIL GATE PROTECTOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

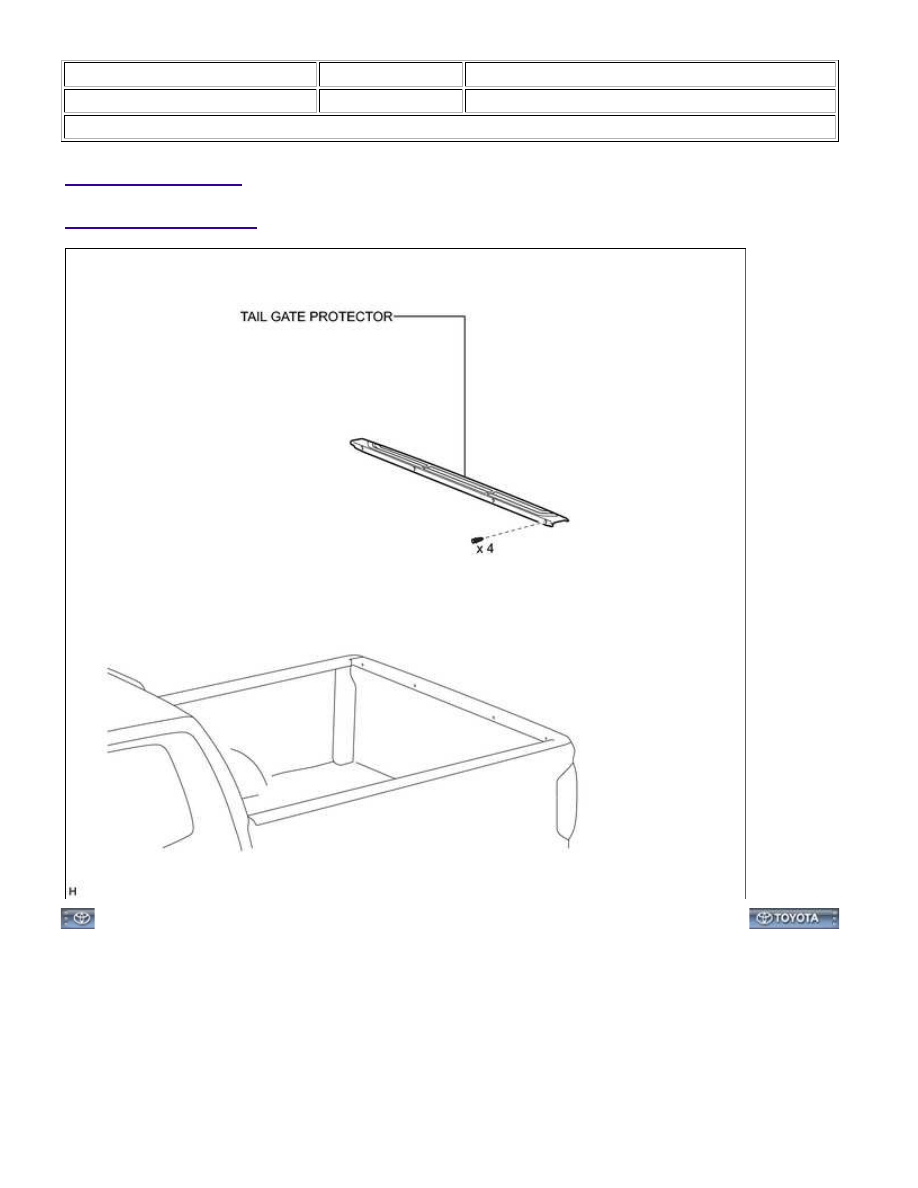

EXTERIOR: TAIL GATE PROTECTOR: COMPONENTS; 2015 MY T...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002X2J009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: TAIL GATE PROTECTOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE TAIL GATE PROTECTOR

(a) Put protective tape around the tail gate protector.

(b) Remove the 4 clips.

(c) Using moulding remover D, detach the 16 clips and remove the tail gate protector.

Text in Illustration

*1

Protective Tape

*2

Moulding Remover D

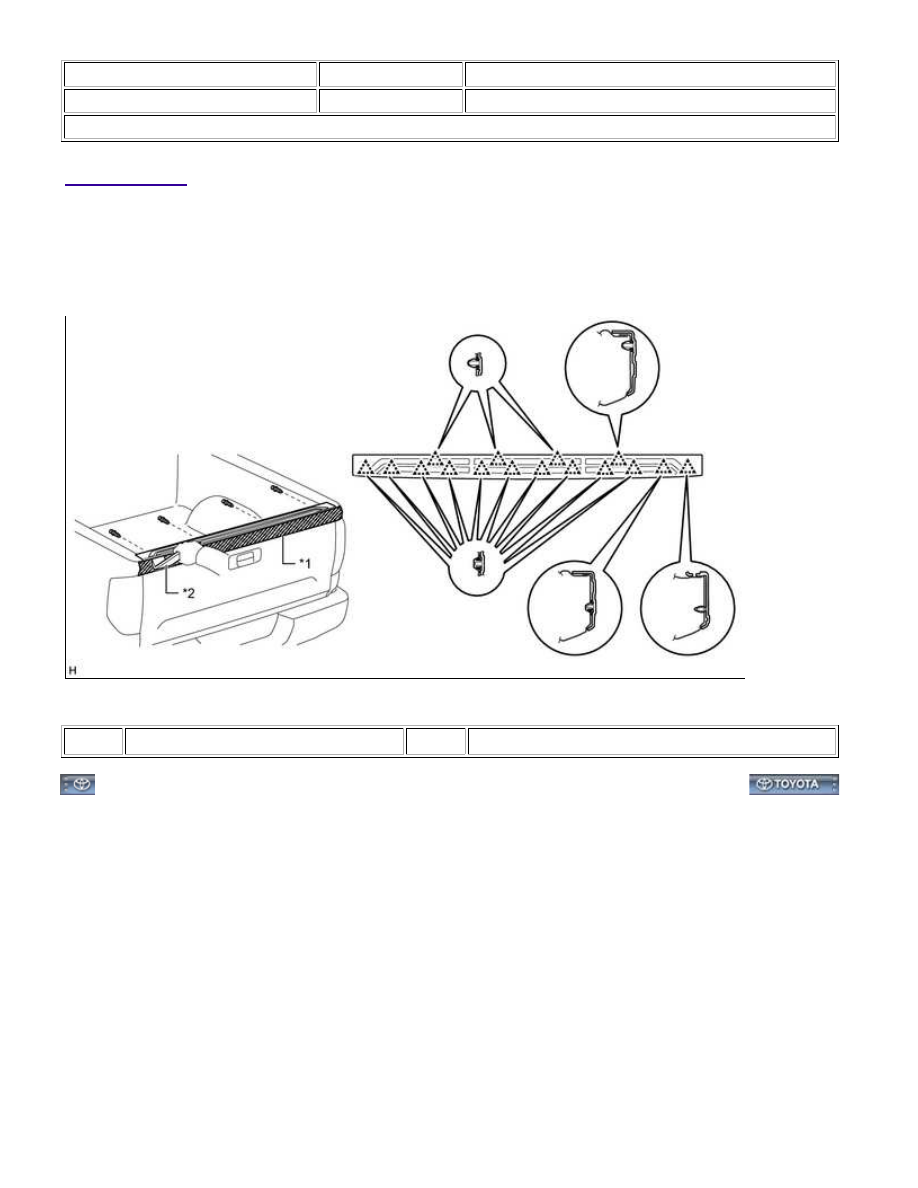

EXTERIOR: TAIL GATE PROTECTOR: REMOVAL; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002X2H009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: TAIL GATE PROTECTOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL TAIL GATE PROTECTOR

(a) Attach the 16 clips to install the tail gate protector.

(b) Install the 4 clips.

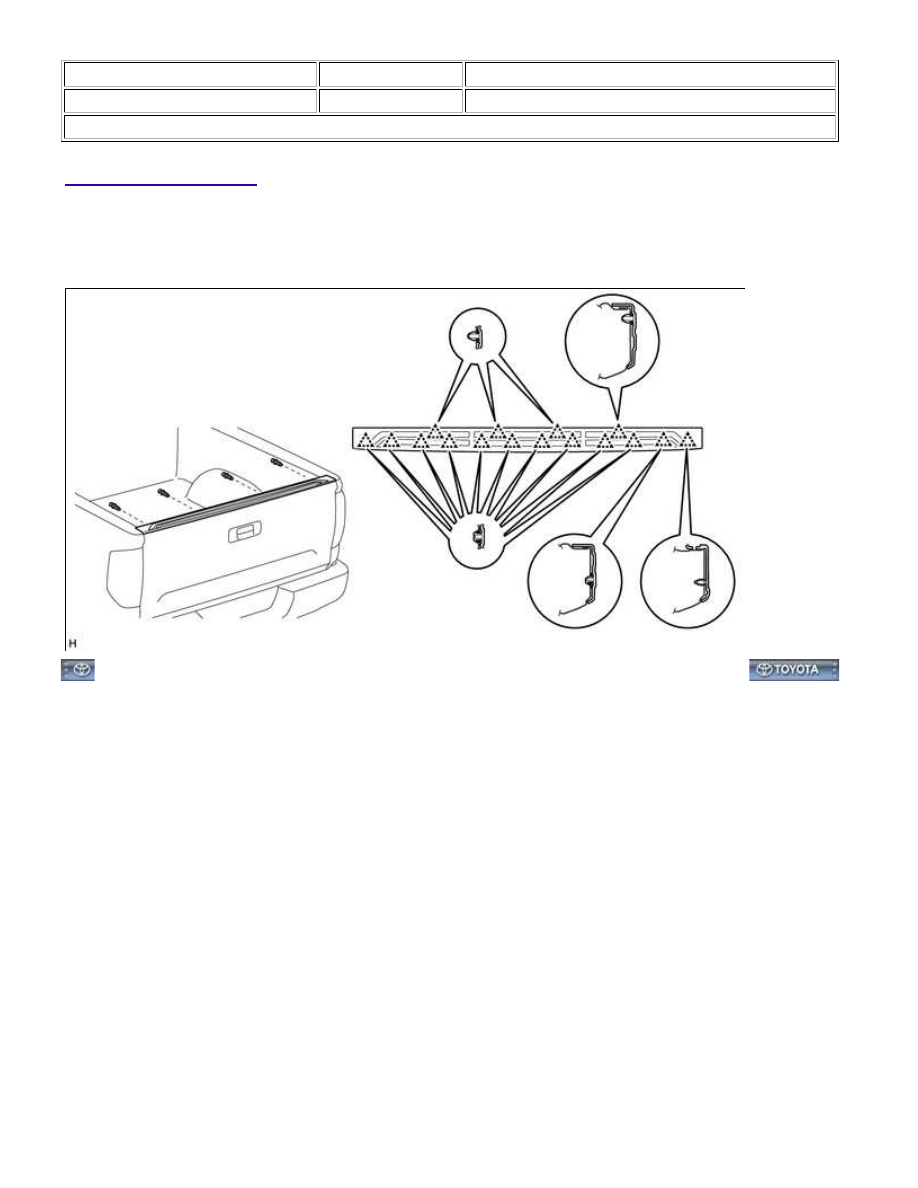

EXTERIOR: TAIL GATE PROTECTOR: INSTALLATION; 2015 MY ...
