Toyota Tundra (2015 year). Manual - part 2905

ILLUSTRATION

EXTERIOR: FRONT DOOR BELT MOULDING (for Regular Cab): ...

EXTERIOR: FRONT DOOR BELT MOULDING (for Regular Cab): ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000308R009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: FRONT DOOR BELT MOULDING (for Regular Cab): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.

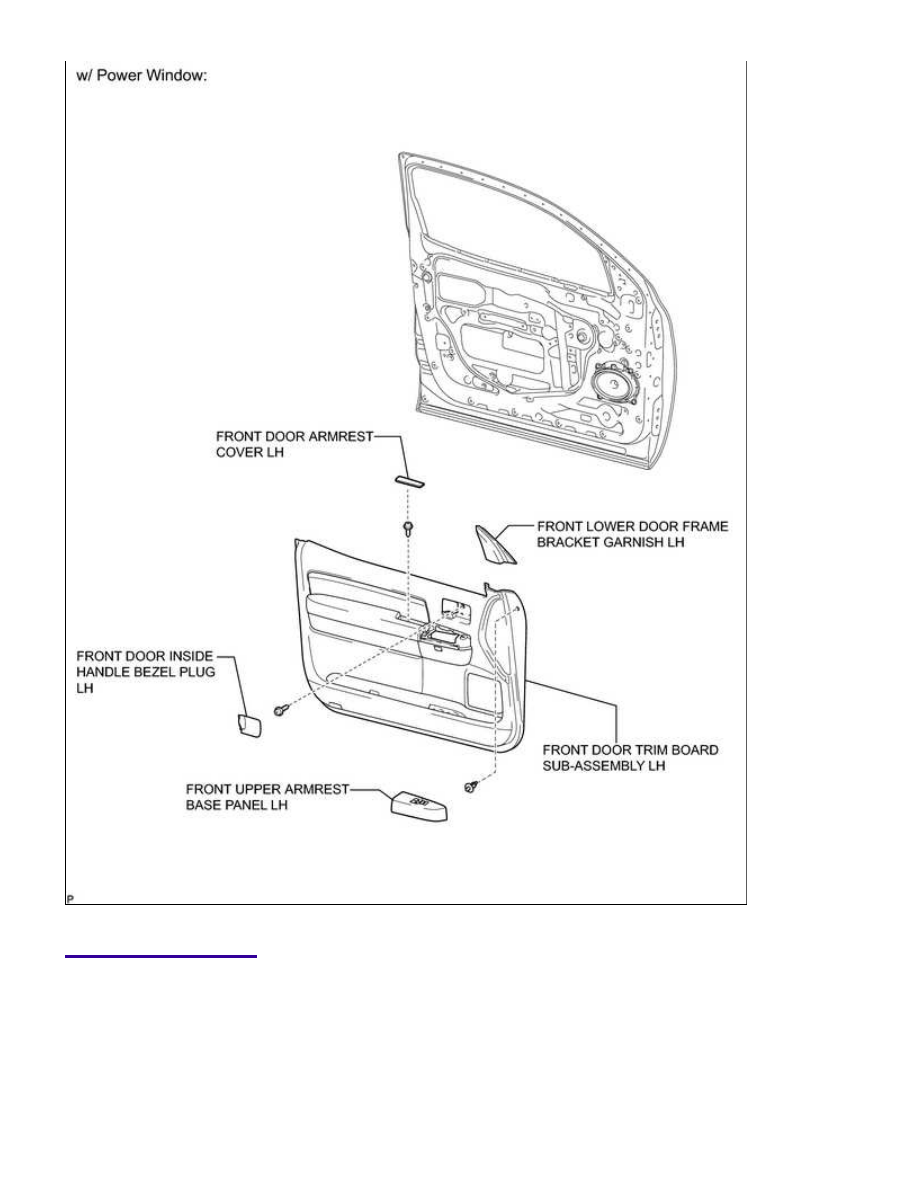

1. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

2. REMOVE FRONT UPPER ARMREST BASE PANEL LH (w/ Power Window)

3. REMOVE FRONT DOOR WINDOW REGULATOR HANDLE ASSEMBLY (w/o Power Window)

4. REMOVE FRONT LOWER DOOR FRAME BRACKET GARNISH LH

5. REMOVE FRONT DOOR ARMREST COVER LH

6. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

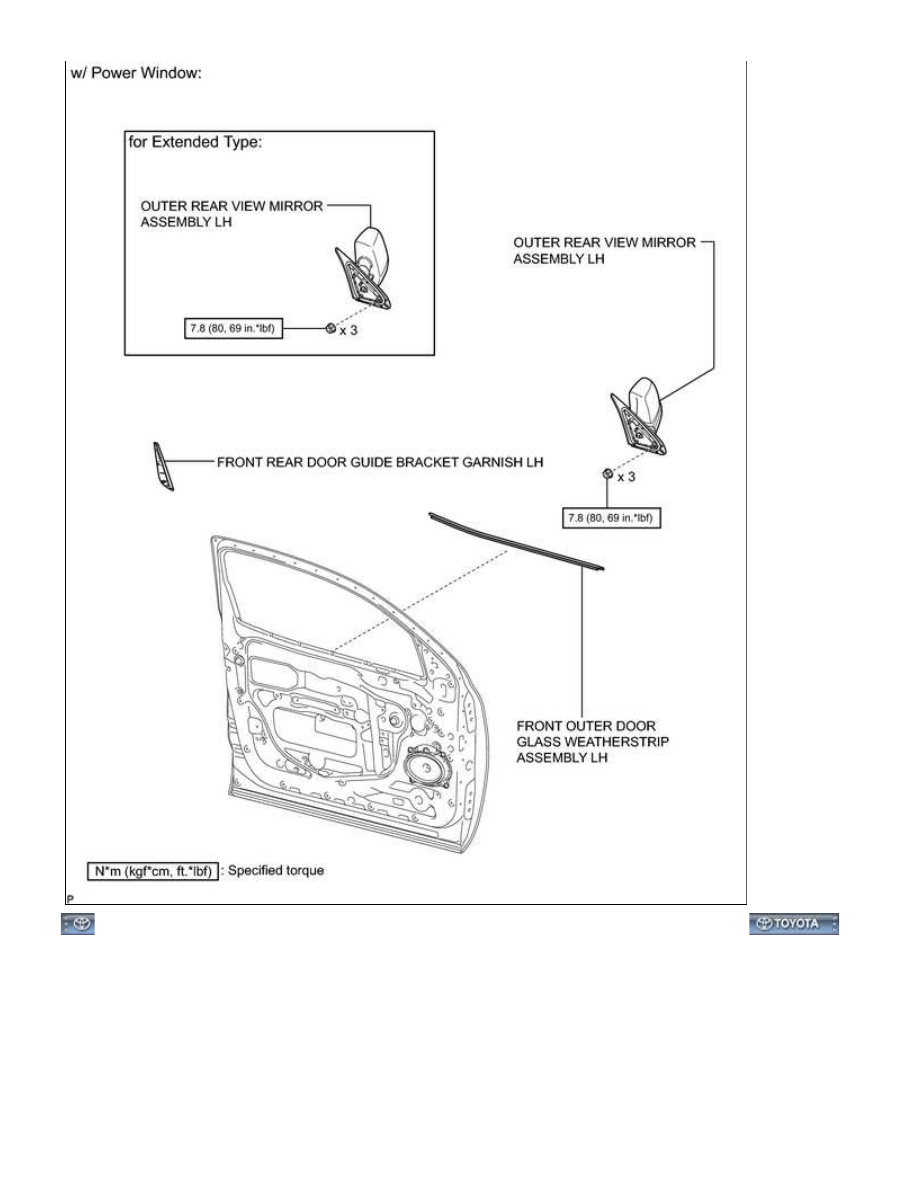

7. REMOVE OUTER REAR VIEW MIRROR ASSEMBLY LH

8. REMOVE FRONT REAR DOOR GUIDE BRACKET GARNISH

LH

(a) Detach the 2 claws and remove the garnish.

EXTERIOR: FRONT DOOR BELT MOULDING (for Regular Cab): ...

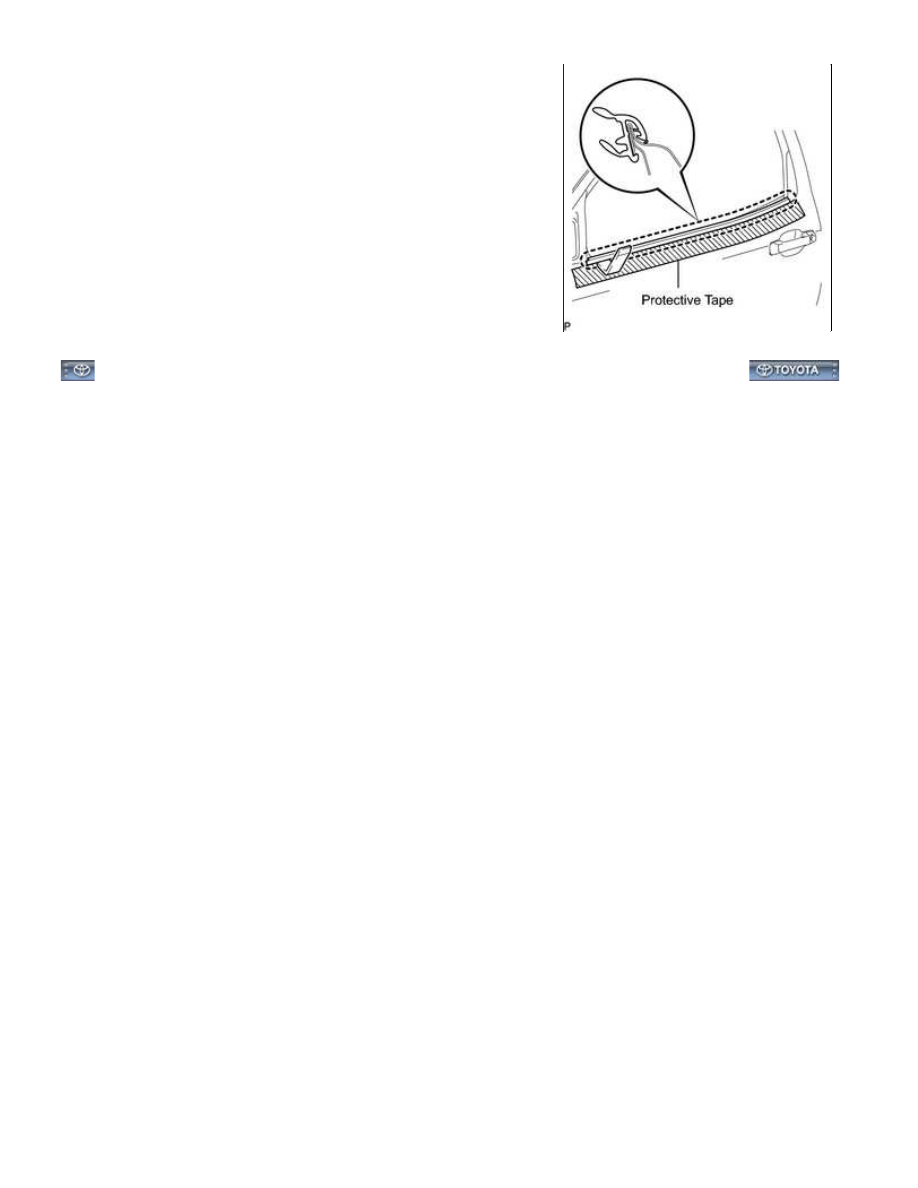

9. REMOVE FRONT OUTER DOOR GLASS WEATHERSTRIP

ASSEMBLY LH

(a) Put protective tape around the weatherstrip outer.

(b) Using a moulding remover, detach the claw and remove the

weatherstrip.

EXTERIOR: FRONT DOOR BELT MOULDING (for Regular Cab): ...
