6.6 A

Doc ID: RM000002W7G00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: FRONT DOOR BELT MOULDING (for Double Cab): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.

1. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

2. REMOVE FRONT UPPER ARMREST BASE PANEL LH

3. REMOVE FRONT LOWER DOOR FRAME BRACKET GARNISH LH

4. REMOVE FRONT DOOR ARMREST COVER LH

5. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

6. REMOVE OUTER REAR VIEW MIRROR ASSEMBLY LH

7. REMOVE FRONT OUTER DOOR GLASS WEATHERSTRIP

ASSEMBLY LH

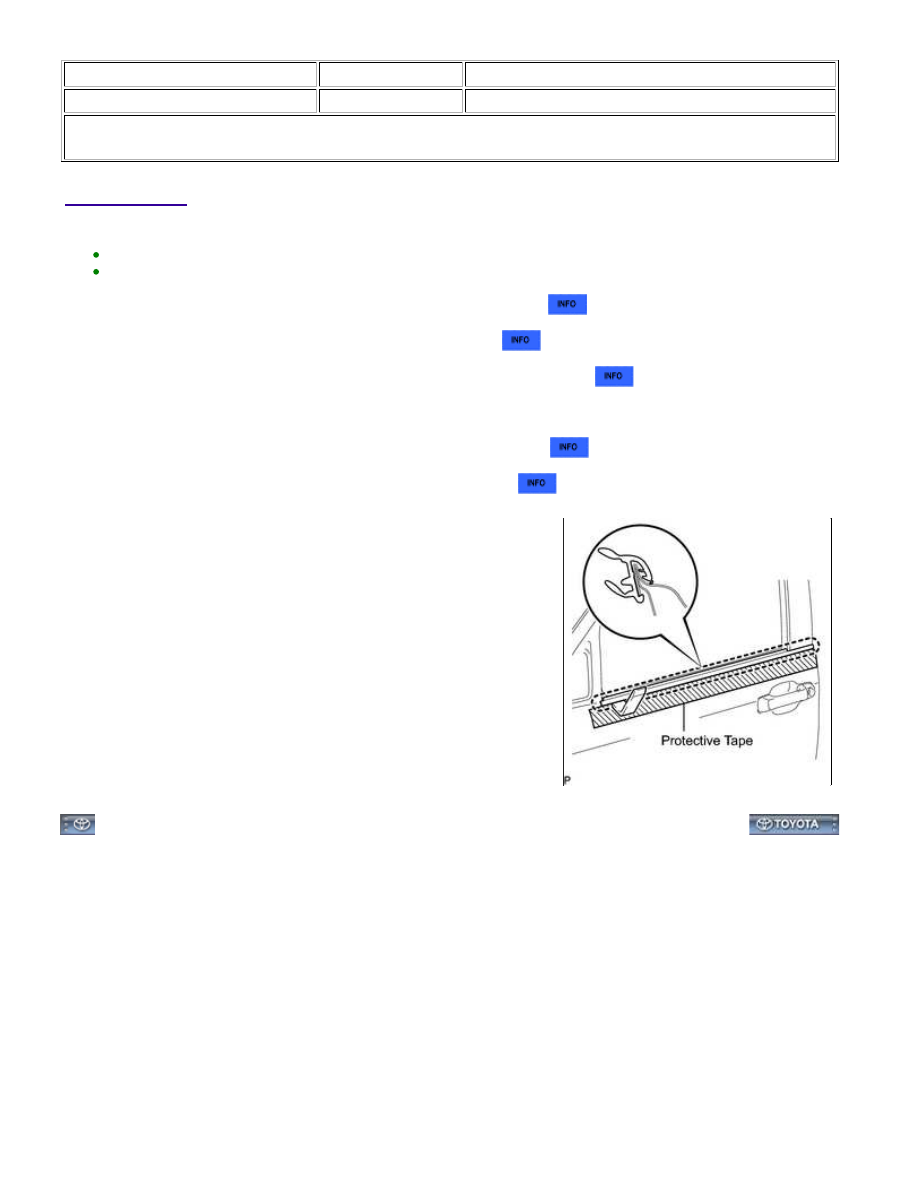

(a) Put protective tape around the weatherstrip outer.

(b) Using a moulding remover, detach the claw and remove the

weatherstrip.

EXTERIOR: FRONT DOOR BELT MOULDING (for Double Cab): ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W7E00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: FRONT DOOR BELT MOULDING (for Double Cab): INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.

1. INSTALL FRONT OUTER DOOR GLASS WEATHERSTRIP

ASSEMBLY LH

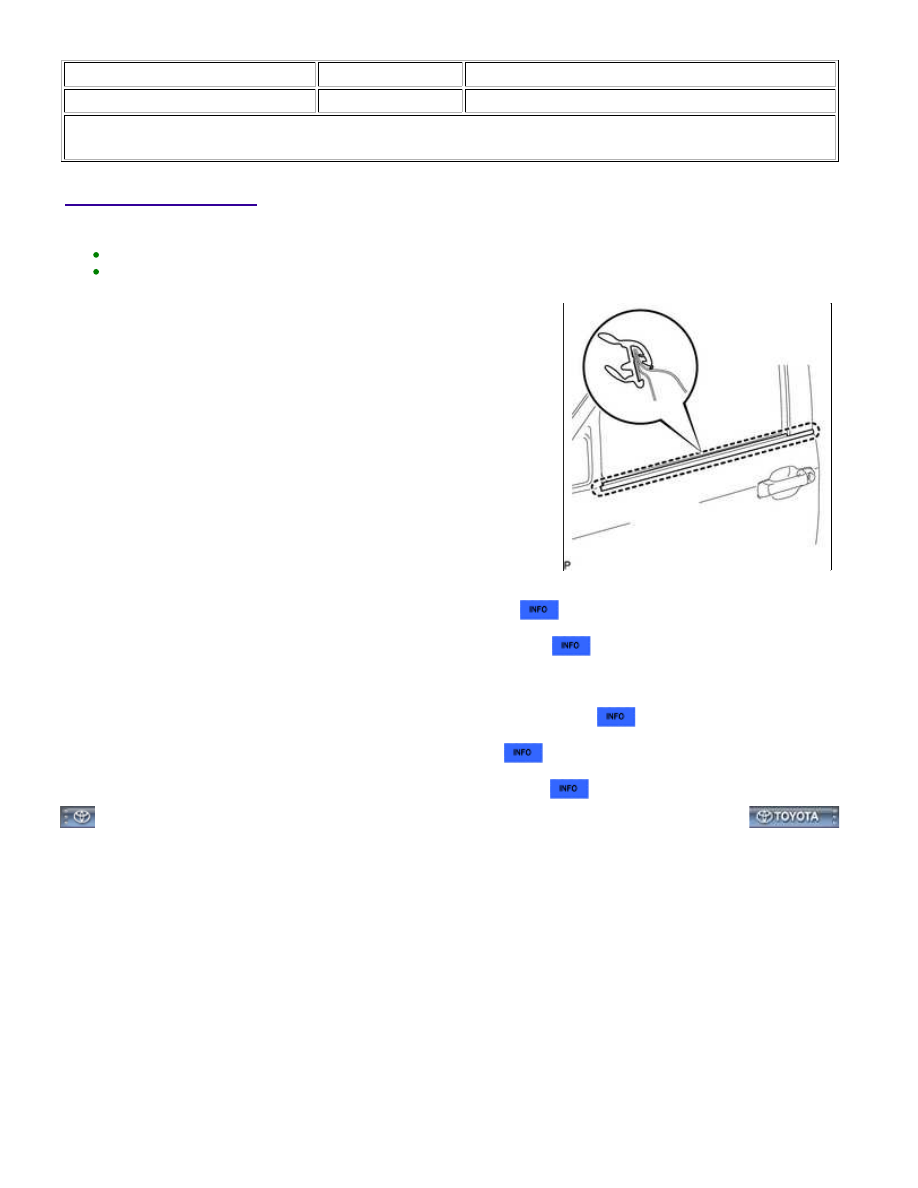

(a) Attach the claw to install the weatherstrip outer.

2. INSTALL OUTER REAR VIEW MIRROR ASSEMBLY LH

3. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

4. INSTALL FRONT DOOR ARMREST COVER LH

5. INSTALL FRONT LOWER DOOR FRAME BRACKET GARNISH LH

6. INSTALL FRONT UPPER ARMREST BASE PANEL LH

7. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

EXTERIOR: FRONT DOOR BELT MOULDING (for Double Cab): I...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM00000308Q009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: FRONT DOOR BELT MOULDING (for Regular Cab): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

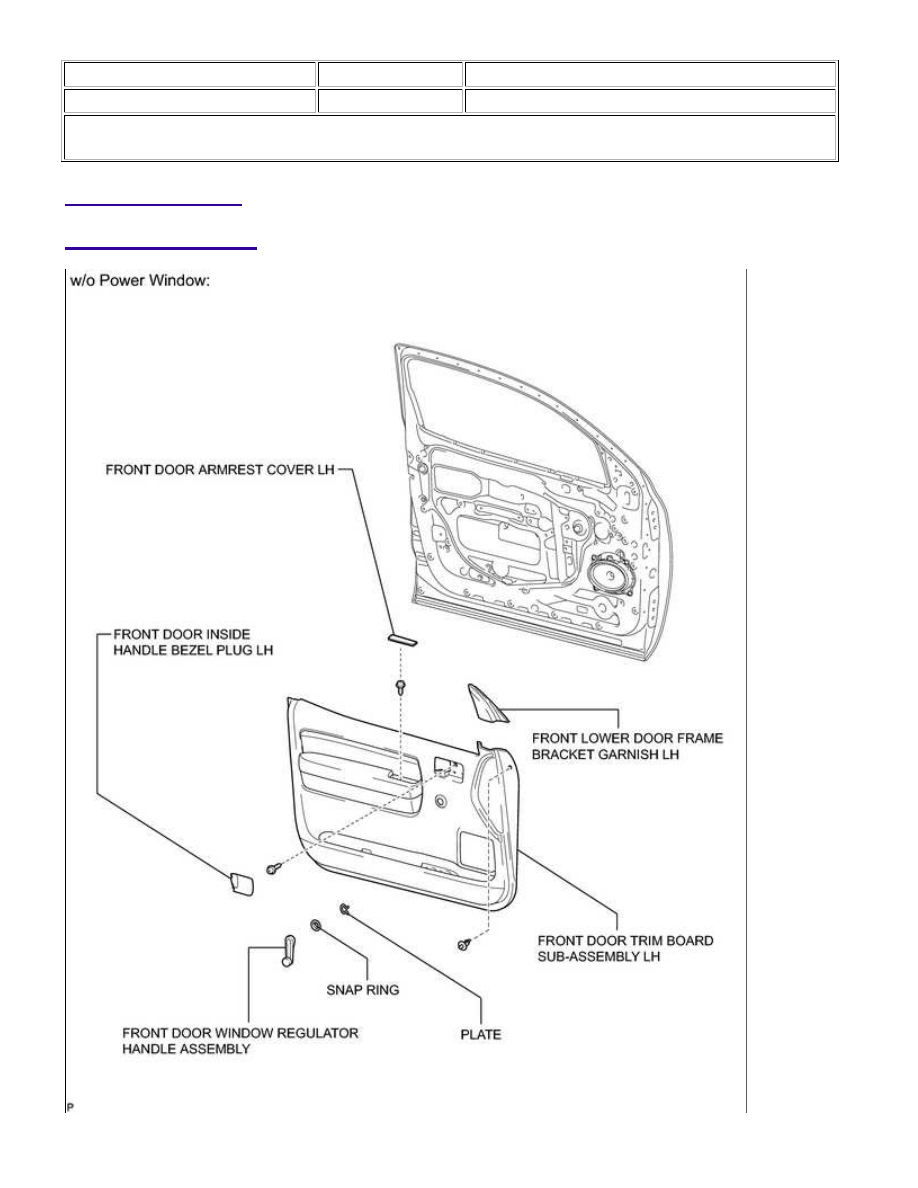

COMPONENTS

ILLUSTRATION

EXTERIOR: FRONT DOOR BELT MOULDING (for Regular Cab): ...

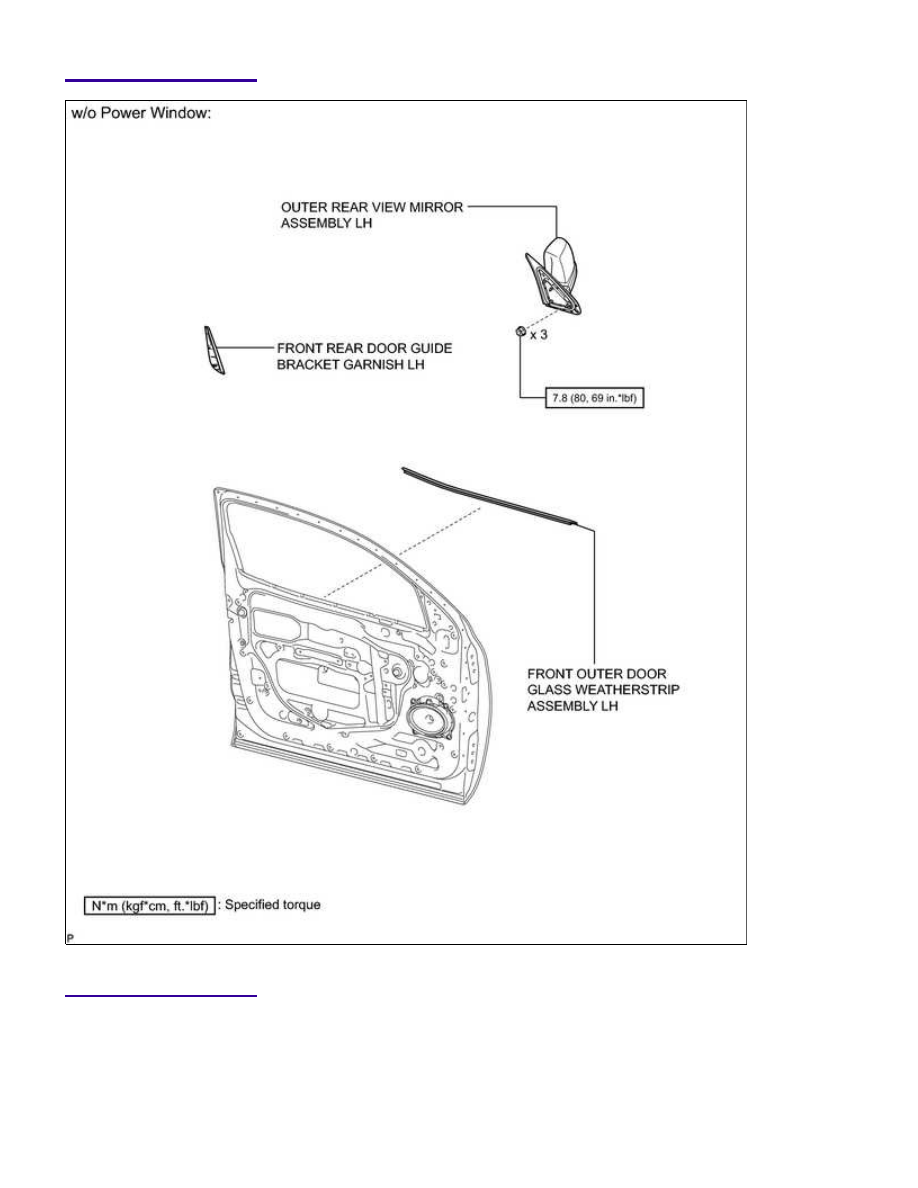

ILLUSTRATION

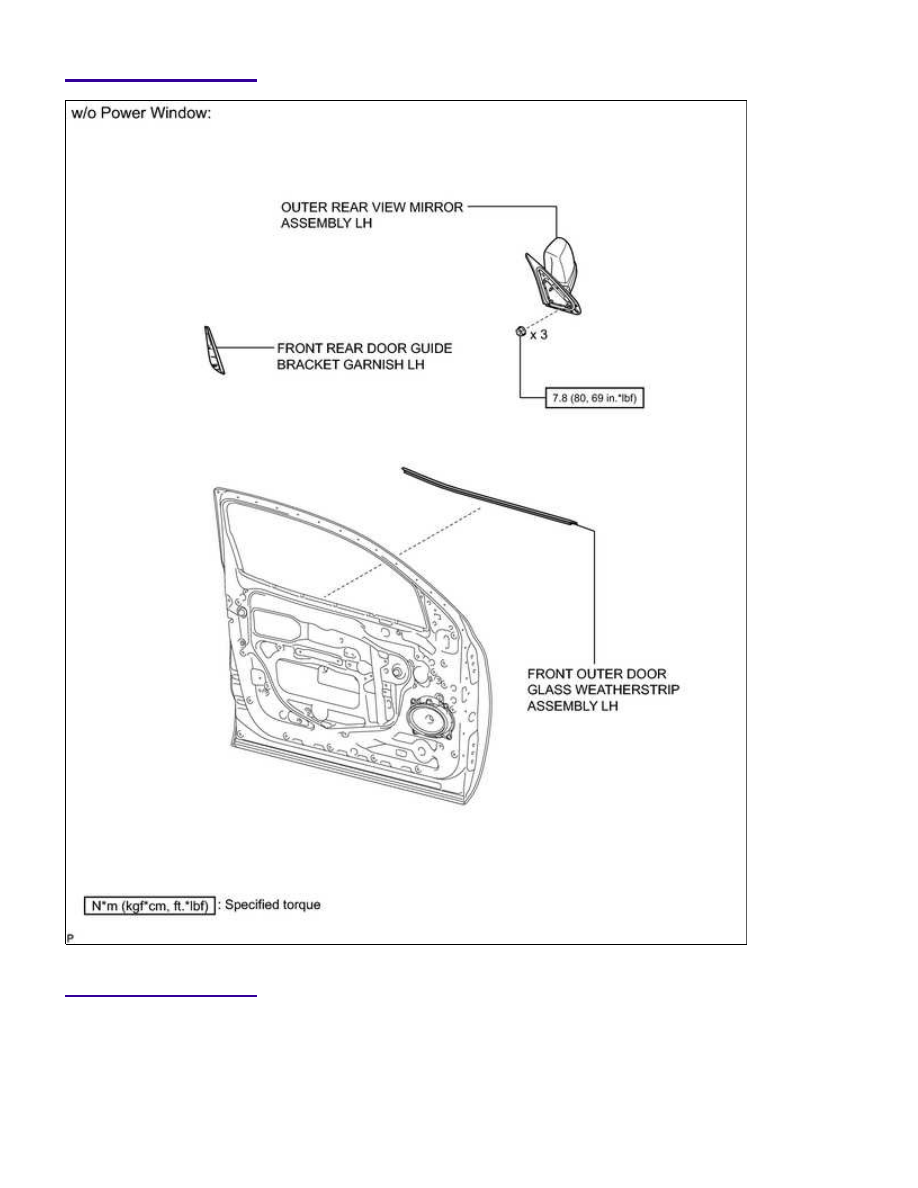

ILLUSTRATION

EXTERIOR: FRONT DOOR BELT MOULDING (for Regular Cab): ...
