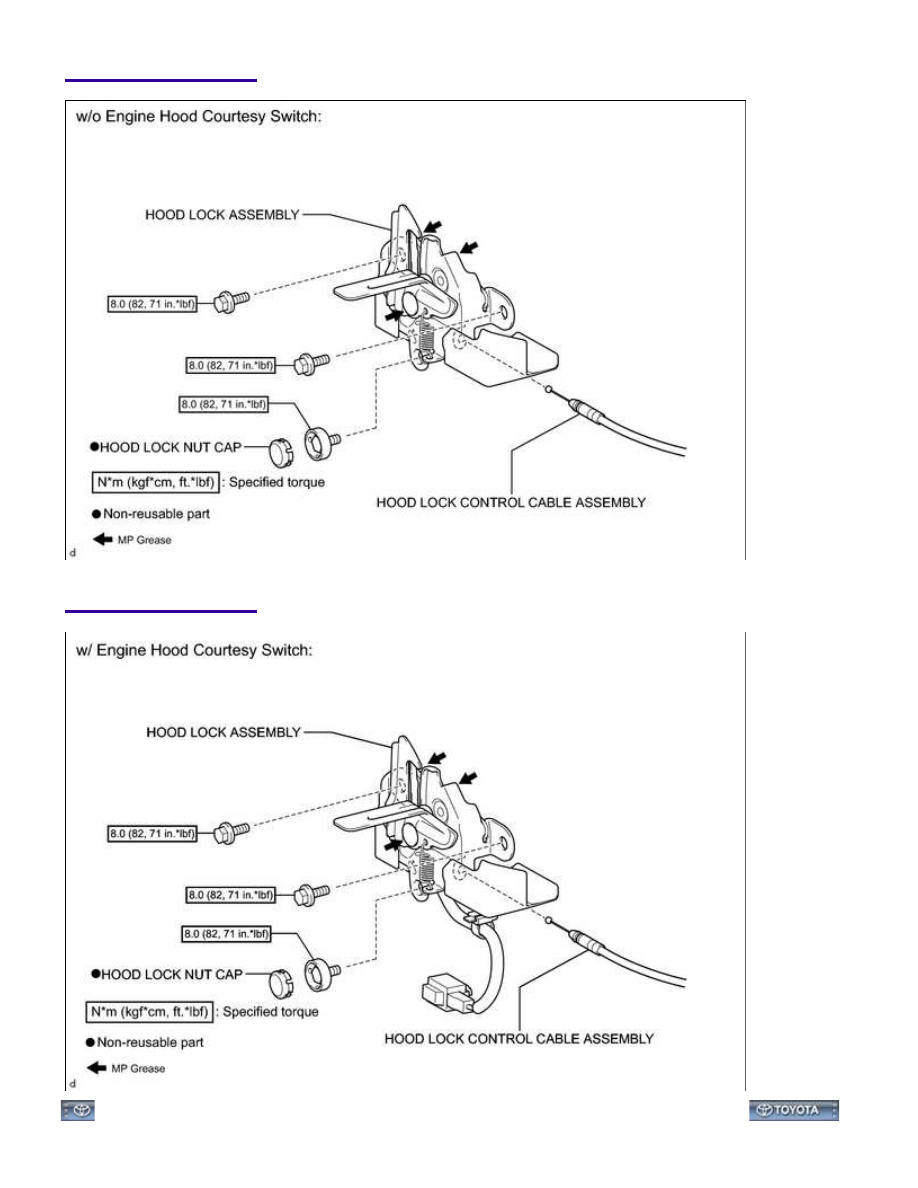

ENGINE HOOD / DOOR: HOOD LOCK CONTROL CABLE ASSE...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002M7S02WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: HOOD LOCK CONTROL CABLE ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014

-        ]

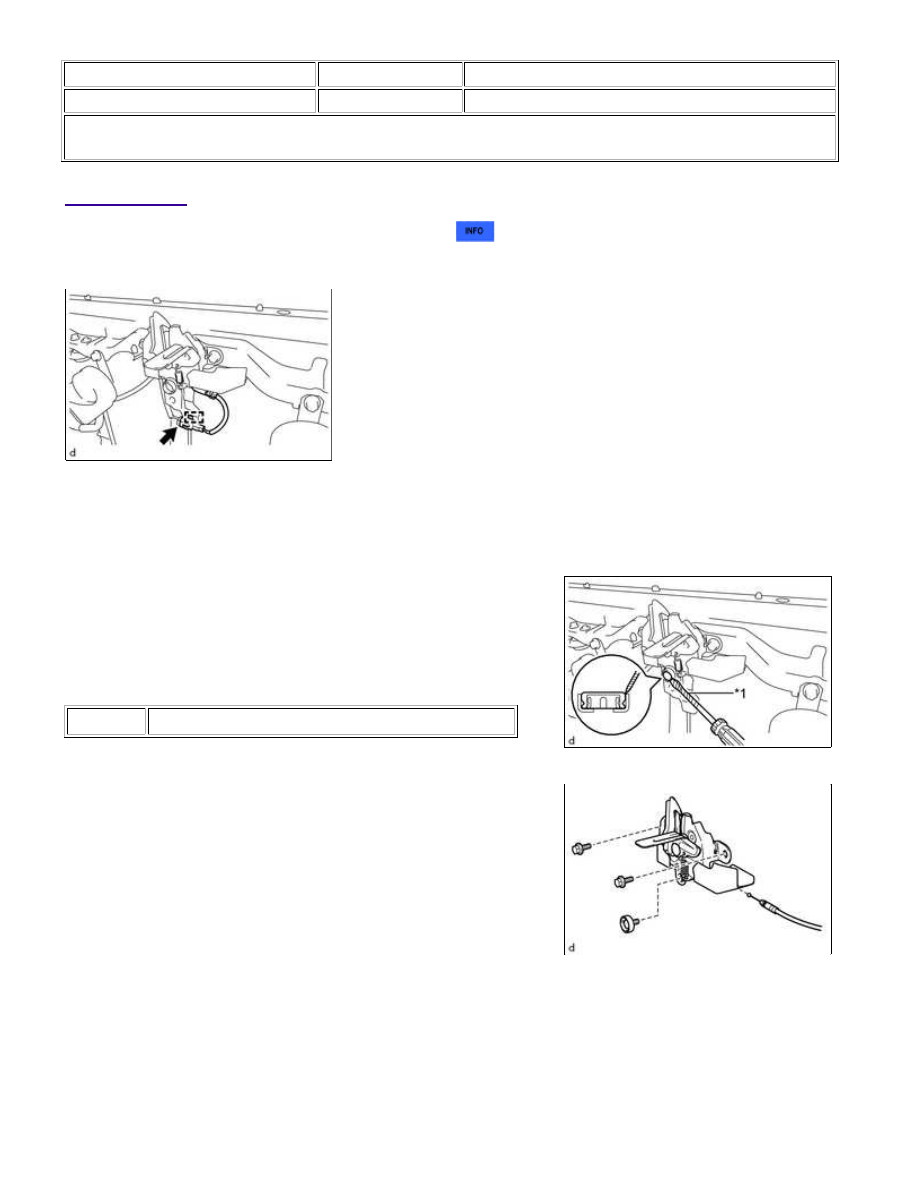

REMOVAL

1. REMOVE RADIATOR GRILLE SUB-ASSEMBLY

2. REMOVE HOOD LOCK ASSEMBLY

(a) w/ Engine Hood Courtesy Switch:

(1) Disconnect the connector.

(2) Detach the clamp.

(b) Using a screwdriver, remove the hood lock nut cap.

HINT:

Tape the screwdriver tip before use.

Text in Illustration

*1

Protective Tape

(c) Remove the 2 bolts and hood lock bolt.

(d) Remove the hood lock assembly.

(e) Disconnect the hood lock control cable assembly.

3. REMOVE HOOD LOCK CONTROL LEVER SUB-ASSEMBLY

ENGINE HOOD / DOOR: HOOD LOCK CONTROL CABLE ASSE...

(a) Detach the 3 claws.

(b) Disconnect the hood lock control cable assembly and remove the hood lock control lever sub-assembly.

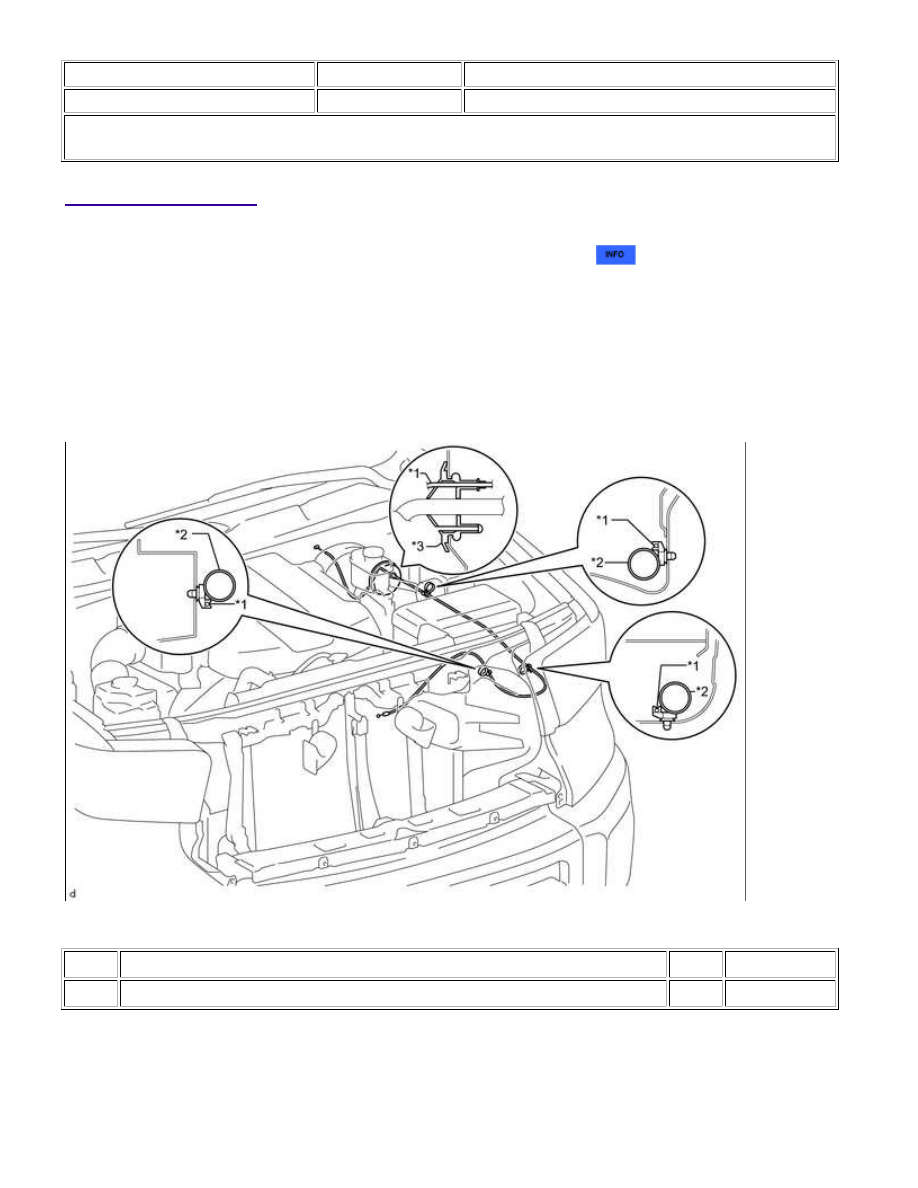

4. REMOVE HOOD LOCK CONTROL CABLE ASSEMBLY

(a) Using a screwdriver, detach the hood lock control cable assembly from the clamps as shown in the

illustration.

HINT:

Tape the screwdriver tip before use.

(b) Pull the hood lock control cable assembly from the engine room and remove it.

Text in Illustration

*1

Hood Lock Control Cable Assembly

*2

Clamp

*3

Grommet

-

-

ENGINE HOOD / DOOR: HOOD LOCK CONTROL CABLE ASSE...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002M7Q02VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: HOOD LOCK CONTROL CABLE ASSEMBLY: INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

HINT:

A bolt without a torque specification is shown in the standard bolt chart



.

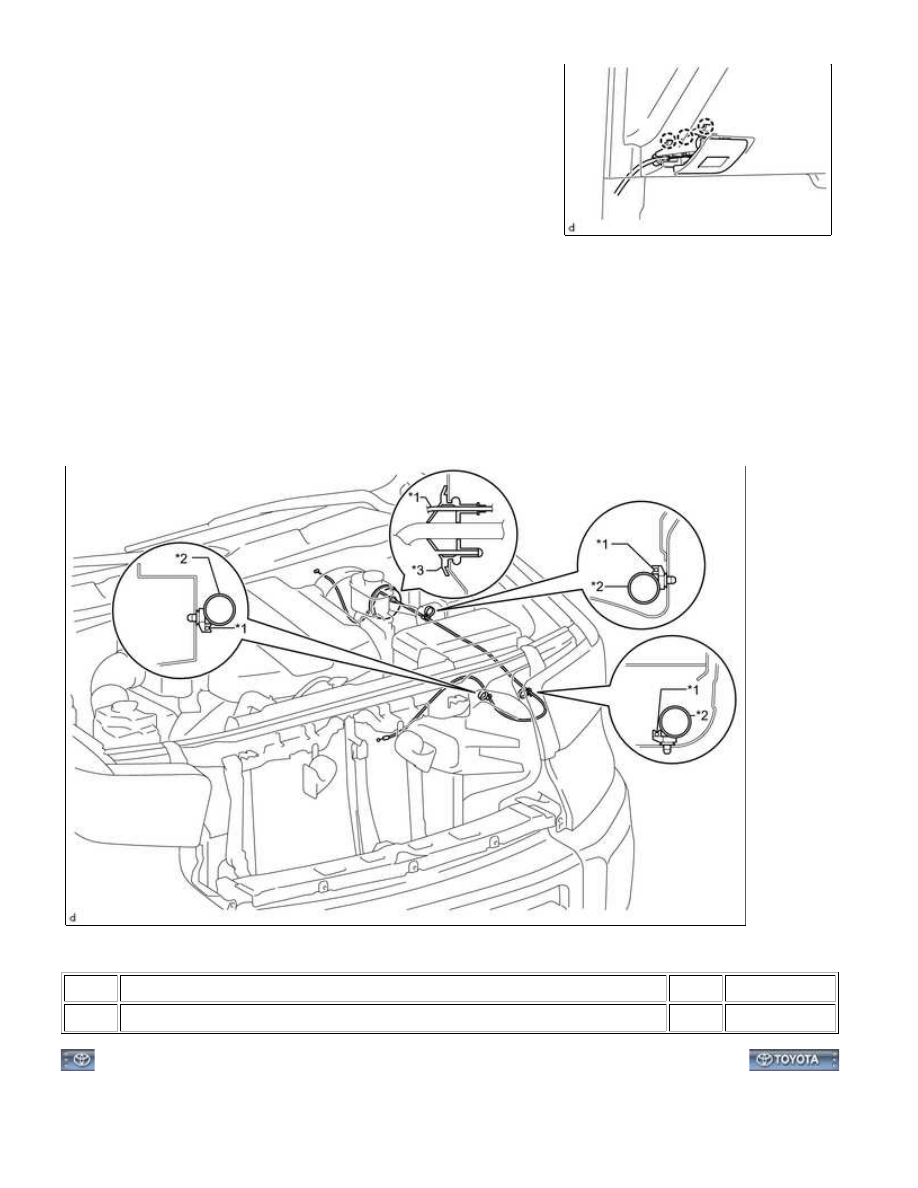

1. INSTALL HOOD LOCK CONTROL CABLE ASSEMBLY

(a) Pass the hood lock control cable assembly into the engine room.

Text in Illustration

*1

Hood Lock Control Cable Assembly

*2

Clamp

*3

Grommet

-

-

2. INSTALL HOOD LOCK CONTROL LEVER SUB-ASSEMBLY

(a) Connect the hood lock control cable assembly to the hood lock control lever sub-assembly.

(b) Attach the 3 claws to install the hood lock lever sub-assembly.
