Toyota Tundra (2015 year). Manual - part 2879

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000002ZNX00UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: HOOD: ADJUSTMENT; 2015 MY Tundra [08/2014 -        ]

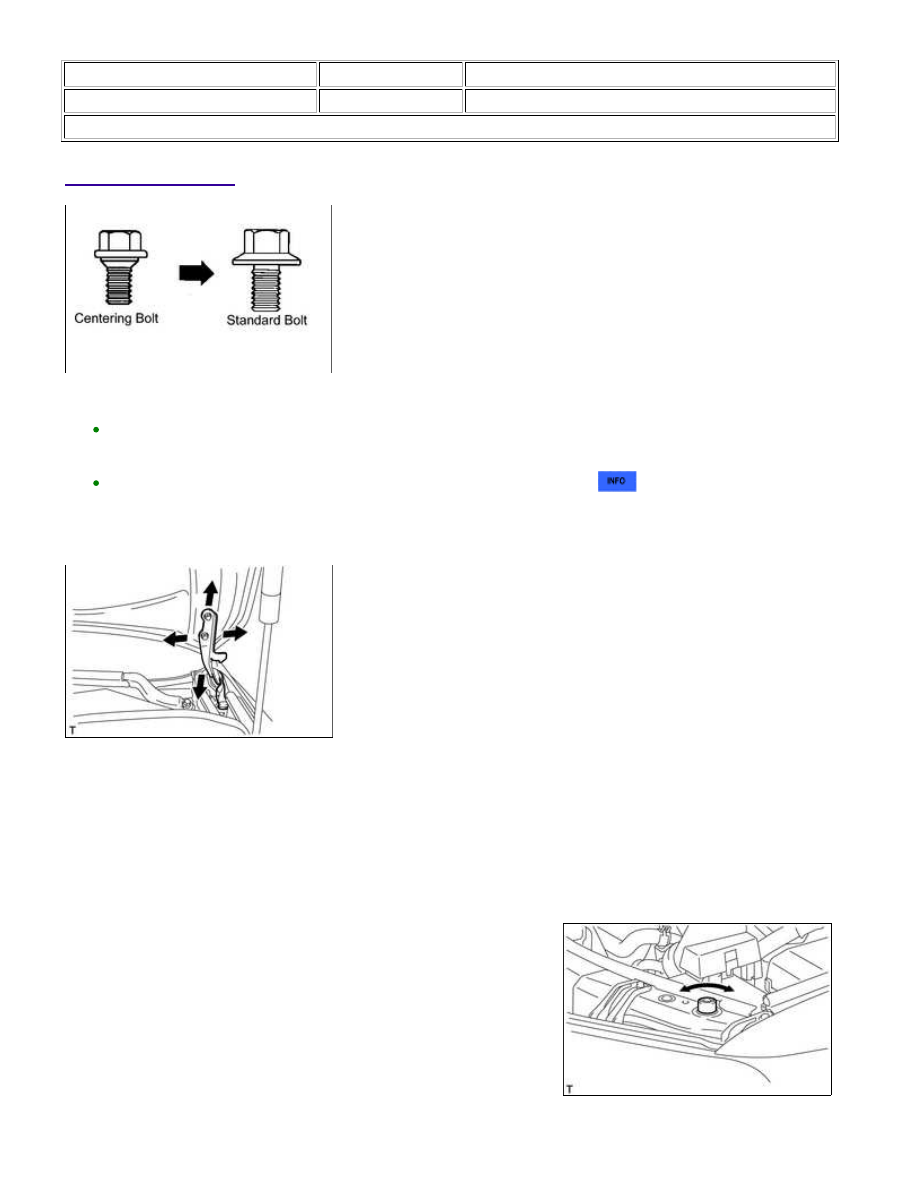

ADJUSTMENT

HINT:

Centering bolts are used to mount the hood hinge and hood lock. The hood and hood lock cannot be
adjusted with the centering bolts on. Substitute the centering bolts with standard bolts (with washers)
when making adjustments.
A bolt without a torque specification is shown in the standard bolt chart



.

1. ADJUST HOOD SUB-ASSEMBLY

(a) Adjust the hood sub-assembly position.

(1) Loosen the 4 hinge bolts.

(2) Move the hood sub-assembly and adjust the clearance between the hood sub-assembly and front

fender.

(3) Tighten the 4 hinge bolts after the adjustment.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

HINT:

Raise or lower the hood sub-assembly front end by turning the

cushion rubber.

ENGINE HOOD / DOOR: HOOD: ADJUSTMENT; 2015 MY Tundra [...

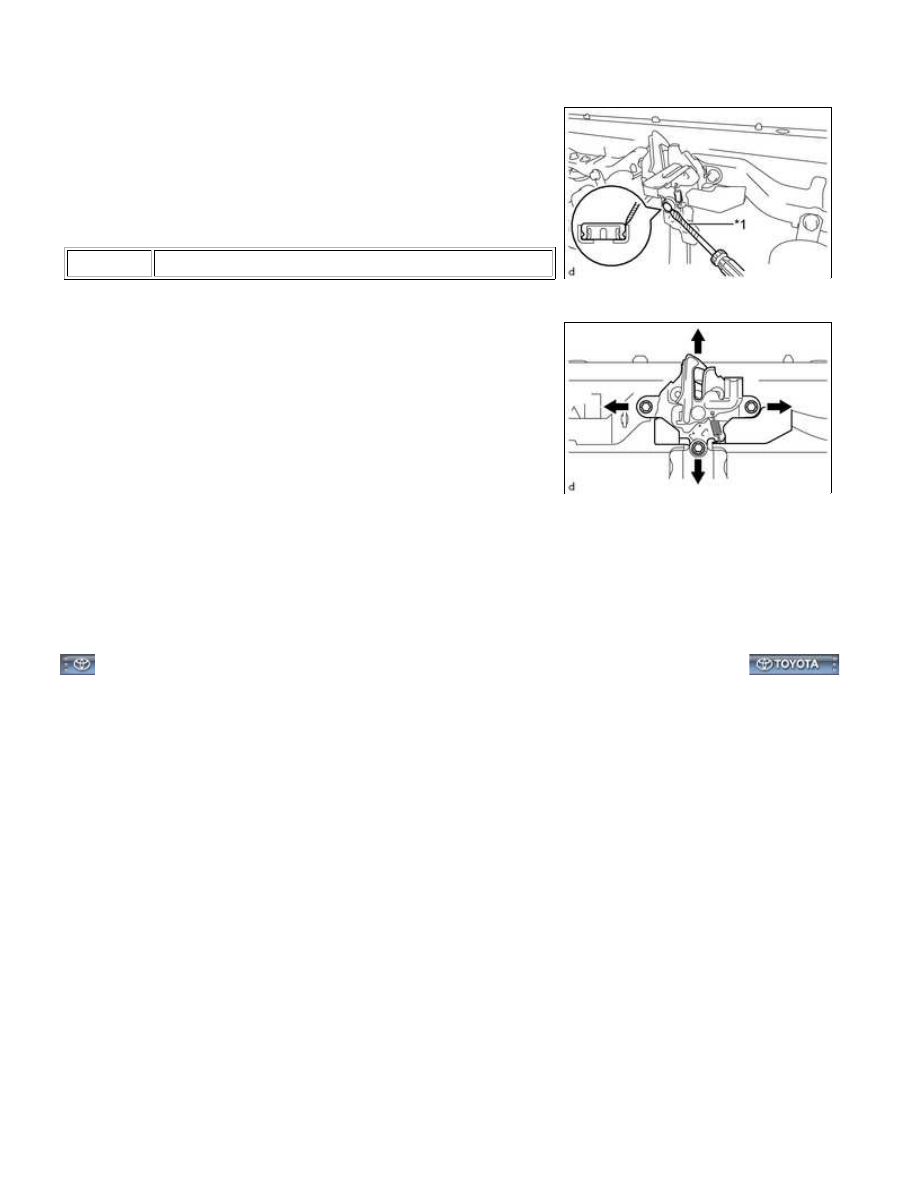

(b) Adjust the hood lock assembly.

(1) Using a screwdriver, remove the hood lock nut cap as shown

in the illustration.

HINT:

Tape the screwdriver tip before use.

Text in Illustration

*1

Protective Tape

(2) Loosen the 2 bolts and hood lock bolt.

(3) Adjust the hood lock assembly position so that the striker can enter it smoothly.

(4) Tighten the bolts after the adjustment.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

(5) Install a new hood lock nut cap.

ENGINE HOOD / DOOR: HOOD: ADJUSTMENT; 2015 MY Tundra [...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y4N06SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: HOOD: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

1. INSTALL WASHER HOSE ASSEMBLY

(a) Attach the 3 clamps to install the washer hose assembly.

(b) Connect the washer hose assembly.

2. INSTALL FRONT WASHER NOZZLE AND HOSE ASSEMBLY

3. INSPECT FRONT WASHER NOZZLE AND HOSE ASSEMBLY

4. ADJUST FRONT WASHER NOZZLE AND HOSE ASSEMBLY

5. INSTALL HOOD INSULATOR (w/ Hood Insulator)

(a) Attach the 2 guides to install the hood insulator.

(b) Install the 10 clips.

6. INSTALL HOOD TO RADIATOR SUPPORT SEAL

(a) Install the hood to radiator support seal with the 10 clips.

7. INSTALL HOOD BULGE ASSEMBLY

(a) Attach the 8 clips to install the hood bulge assembly.

(b) Install the 3 bolts.

Torque:

7.0 N·m {71 kgf·cm, 62in·lbf}

ENGINE HOOD / DOOR: HOOD: REASSEMBLY; 2015 MY Tundra [...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030HN00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: HOOD LOCK CONTROL CABLE ASSEMBLY: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

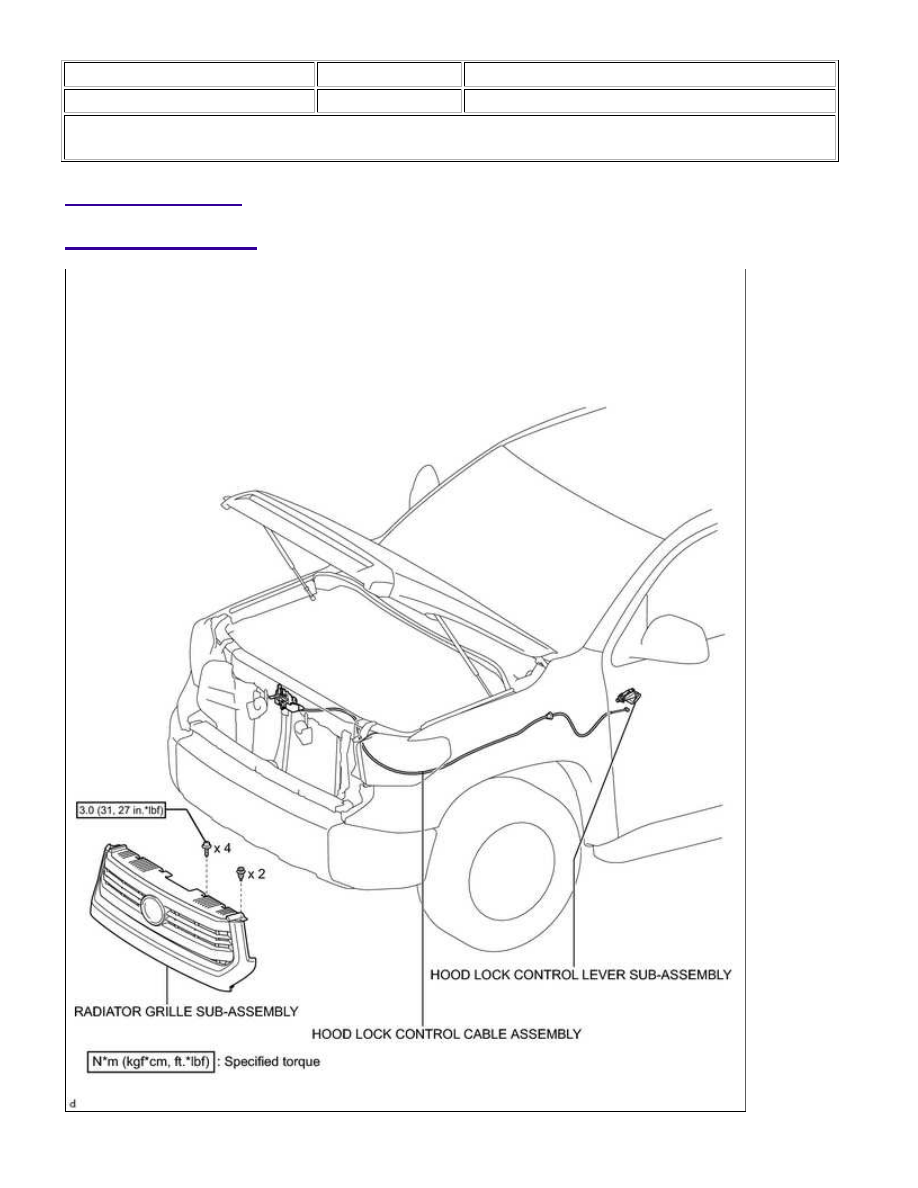

COMPONENTS

ILLUSTRATION

ENGINE HOOD / DOOR: HOOD LOCK CONTROL CABLE ASSE...
