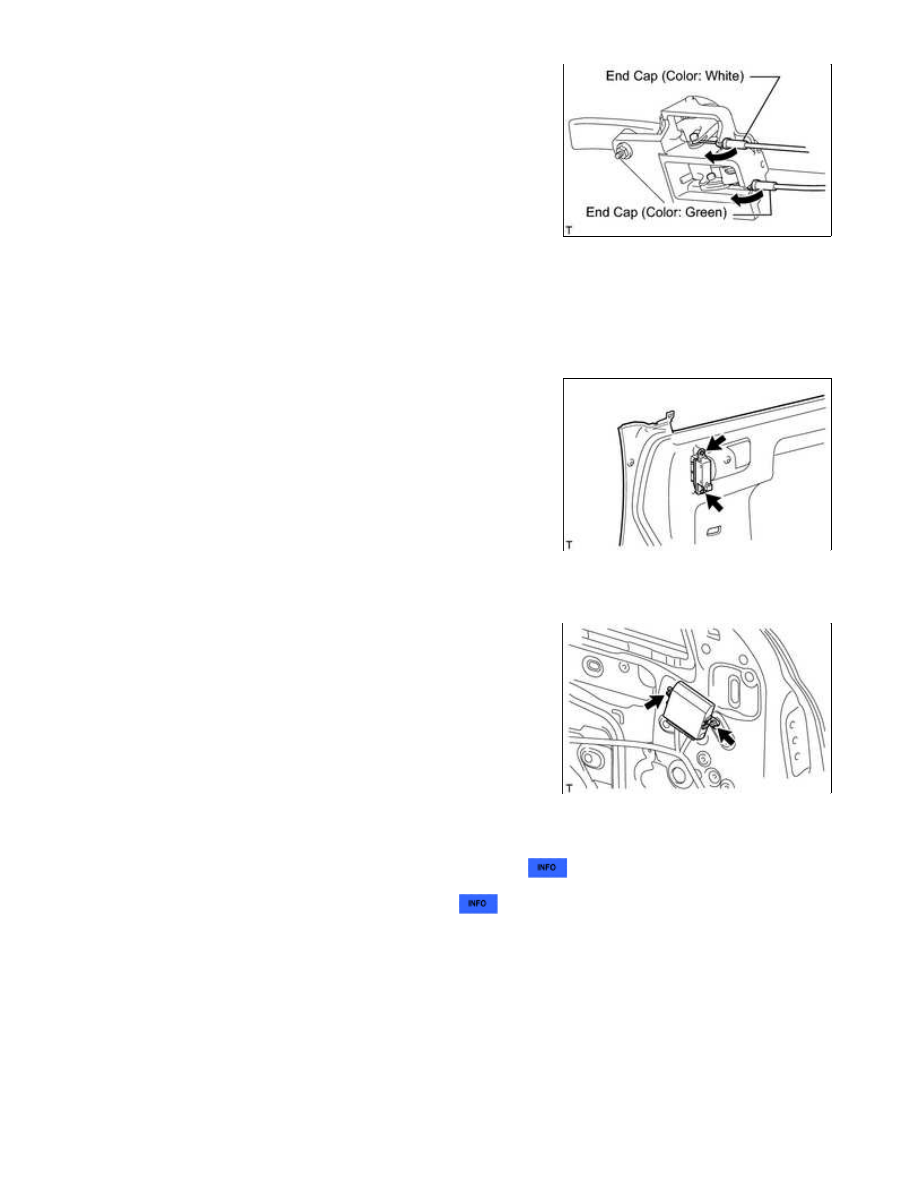

(d) Disconnect the 2 cables from the inside handle.

(e) Remove the inside handle.

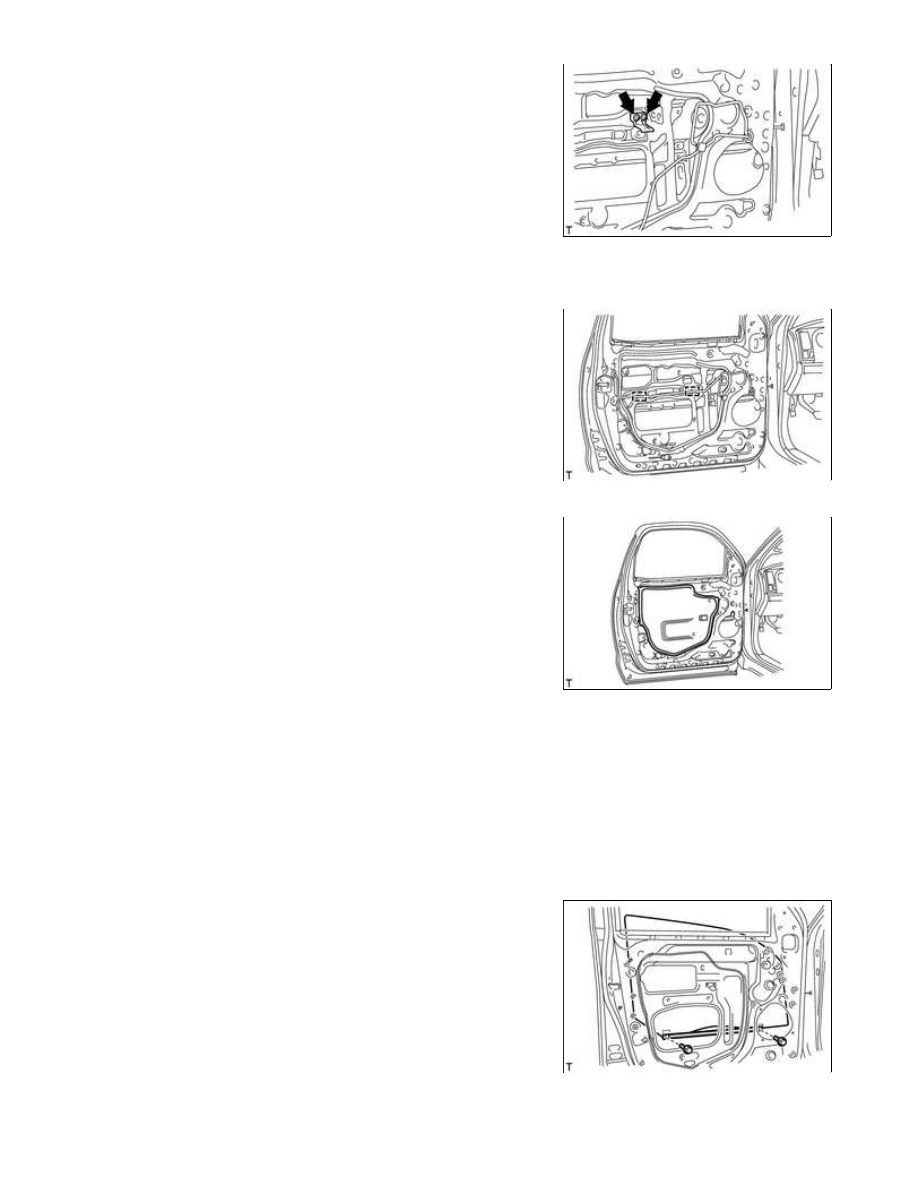

9. REMOVE FRONT INNER DOOR GLASS WEATHERSTRIP LH

10. REMOVE SEAT MEMORY SWITCH (w/ Seat Memory Switch)

(a) Remove the 2 screws and seat memory switch.

11. REMOVE OUTER MIRROR CONTROL ECU ASSEMBLY (w/ Power Mirror Control System)

(a) Disconnect the 2 ECU connectors.

(b) Remove the 2 screws and ECU.

12. REMOVE OUTER REAR VIEW MIRROR ASSEMBLY LH

13. REMOVE FRONT NO. 1 SPEAKER ASSEMBLY

14. REMOVE FRONT NO. 1 DOOR TRIM BRACKET

ENGINE HOOD / DOOR: FRONT DOOR (for Double Cab): DISAS...

(a) Remove the 2 screws and bracket.

15. REMOVE FRONT DOOR SERVICE HOLE COVER LH

(a) Using a clip remover, detach the 2 clamps.

(b) Remove the front door service hole cover LH.

HINT:

Remove the remaining tape on the door.

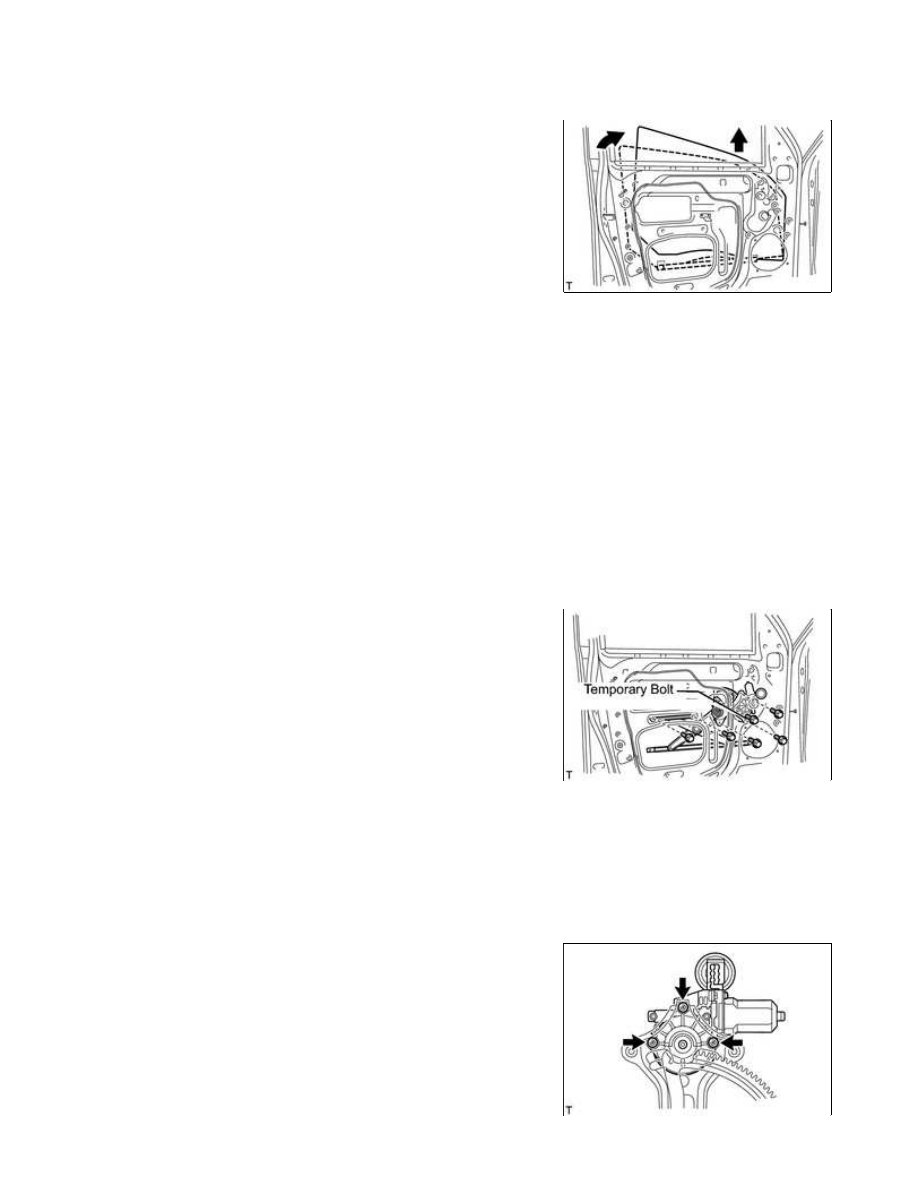

16. REMOVE FRONT DOOR GLASS SUB-ASSEMBLY LH

(a) for Driver Side:

(1) Temporarily install the power window regulator master switch.

(b) for Passenger Side:

(1) Temporarily install the power window regulator switch.

(c) Connect the cable to the negative (-) battery terminal.

(d) Move the door glass until the bolts appear in the service holes.

(e) Remove the 2 bolts.

ENGINE HOOD / DOOR: FRONT DOOR (for Double Cab): DISAS...

NOTICE:

Be careful when removing the bolts as the glass may fall and become damaged.

(f) Remove the door glass in the direction indicated by the arrows in

the illustration.

HINT:

Remove the glass upward.

NOTICE:

Be careful not to damage the glass.

(g) for Driver Side:

(1) Remove the power window regulator master switch.

(h) for Passenger Side:

(1) Remove the power window regulator switch.

(i) Disconnect the cable from the negative battery (-) terminal.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

17. REMOVE FRONT DOOR WINDOW REGULATOR SUB-ASSEMBLY LH

(a) Disconnect the connector.

(b) Loosen the temporary bolt.

NOTICE:

Do not remove the temporary bolt. If the temporary bolt is

removed, the front door window regulator may fall and become
damaged.

(c) Remove the 5 bolts and window regulator.

(d) Remove the window regulator through the service hole.

(e) Remove the temporary bolt from the front door window regulator.

18. REMOVE FRONT POWER WINDOW REGULATOR MOTOR ASSEMBLY LH

(a) Using a T25 "TORX" driver, remove the 3 screws and motor.

NOTICE:

Be careful when removing the screws as the motor may fall and

become damaged.

ENGINE HOOD / DOOR: FRONT DOOR (for Double Cab): DISAS...

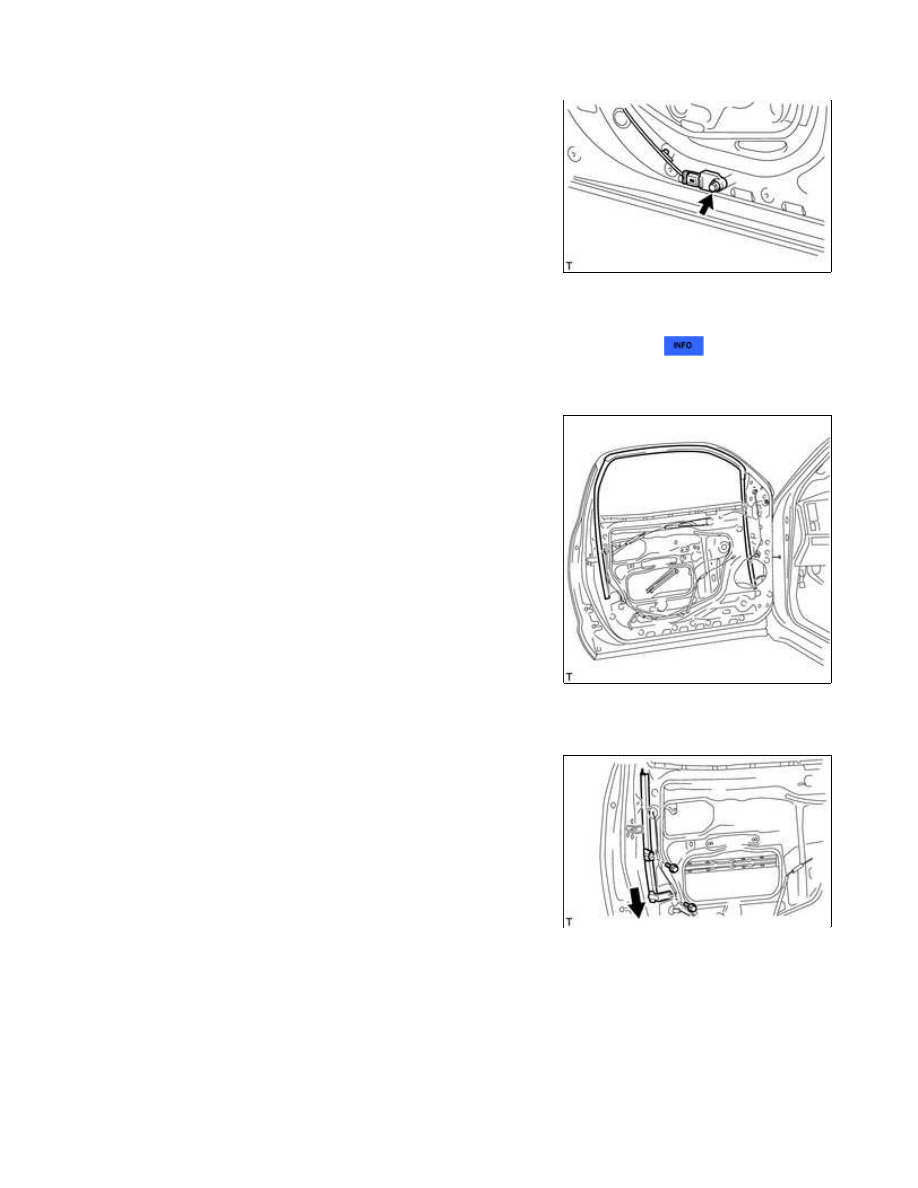

19. REMOVE SIDE AIRBAG SENSOR ASSEMBLY LH

(a) Disconnect the connector.

(b) Remove the bolt and side airbag sensor.

20. REMOVE FRONT OUTER DOOR GLASS WEATHERSTRIP ASSEMBLY LH

21. REMOVE FRONT DOOR GLASS RUN LH

(a) Remove the front door glass run.

22. REMOVE FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY LH

(a) Remove the 2 bolts and front door rear lower frame.

HINT:

Remove the frame through the service hole.

NOTICE:

Be careful when removing the bolts as the frame may fall and

become damaged.

23. REMOVE FRONT DOOR FRONT LOWER FRAME SUB-ASSEMBLY LH

ENGINE HOOD / DOOR: FRONT DOOR (for Double Cab): DISAS...
