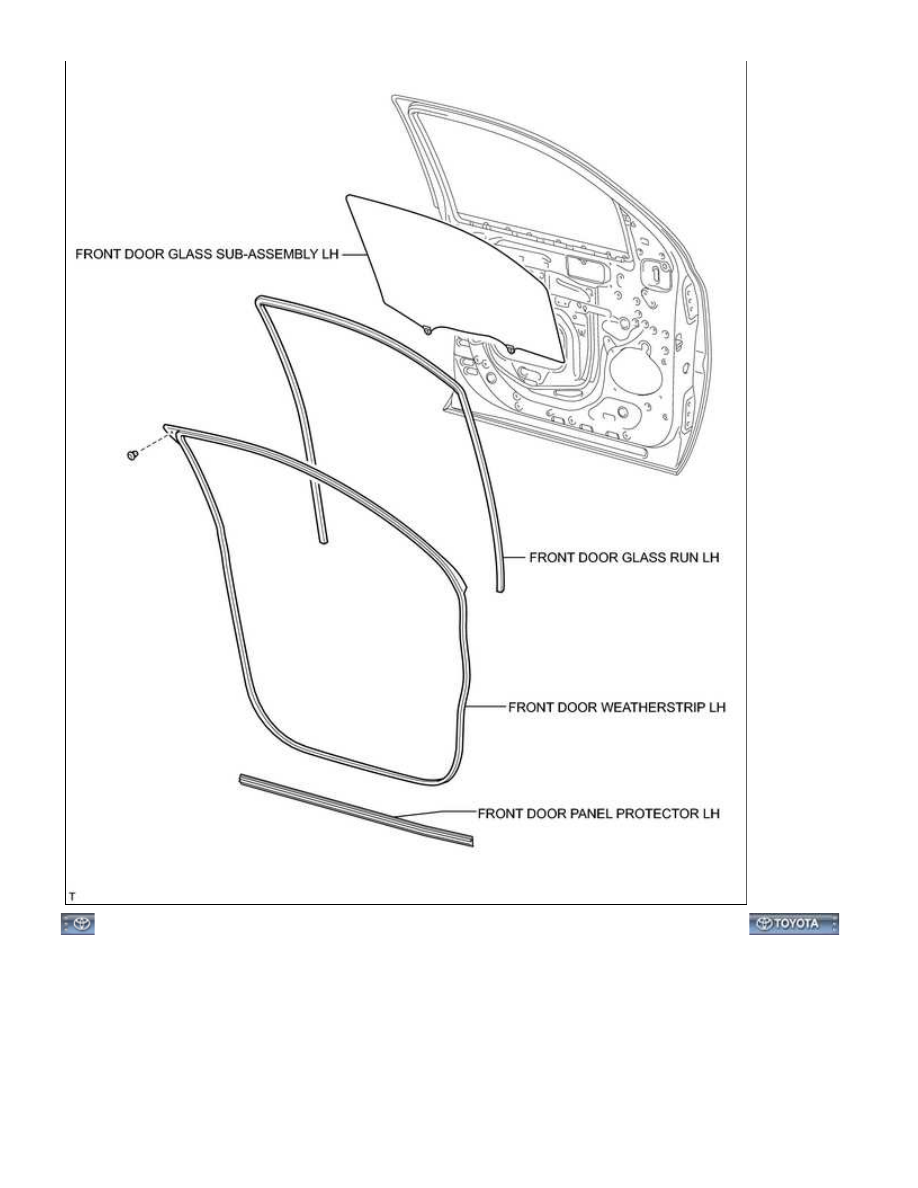

ENGINE HOOD / DOOR: FRONT DOOR (for Double Cab): COMP...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002M7X01NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: FRONT DOOR (for Double Cab): ON-VEHICLE INSPECTION; 2015 MY Tundra

[08/2014 -        ]

ON-VEHICLE INSPECTION

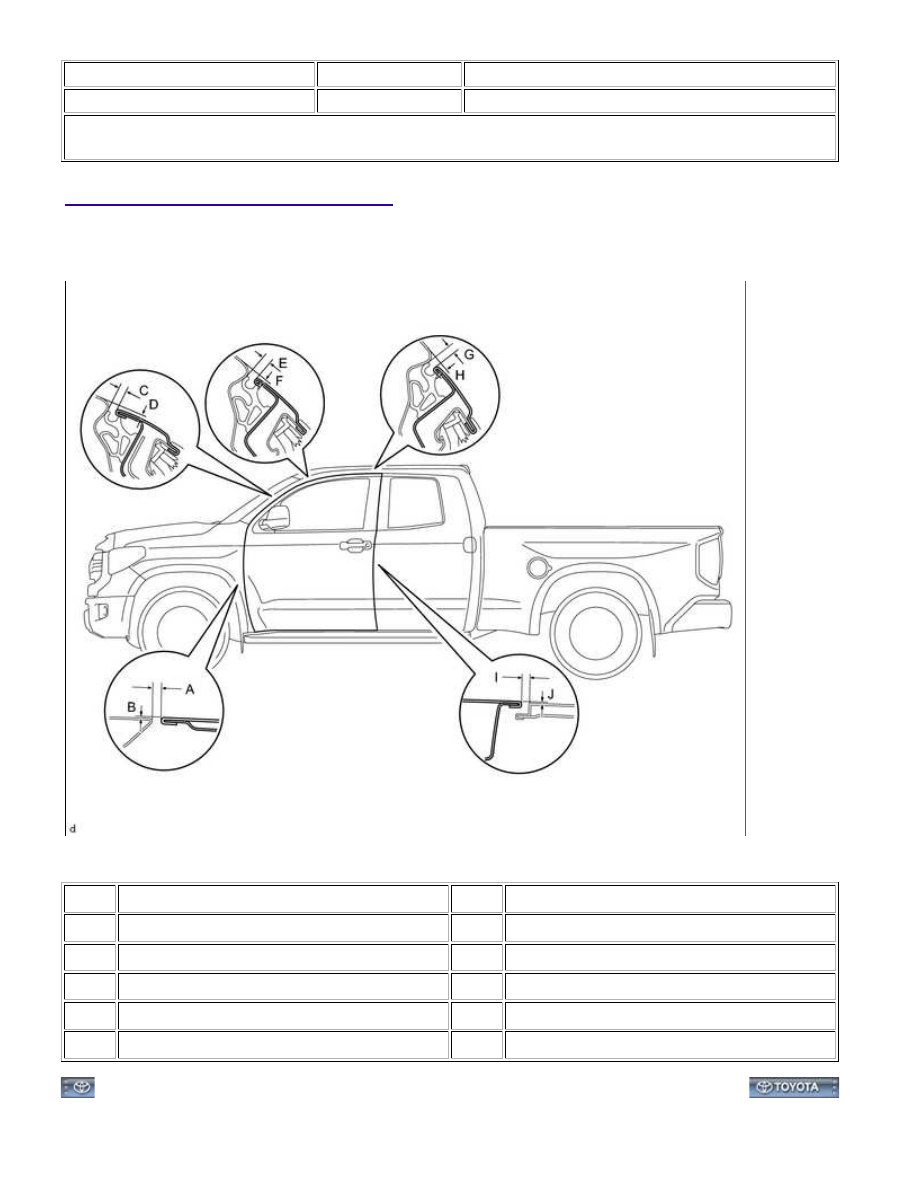

1. INSPECT FRONT DOOR PANEL SUB-ASSEMBLY LH

AREA

SPECIFIED CONDITION

AREA

SPECIFIED CONDITION

A

3.7 to 6.7 mm (0.146 to 0.264 in.)

F

2.7 to 5.7 mm (0.106 to 0.224 in.)

B

-1.5 to 1.5 mm (-0.0591 to 0.0591 in.)

G

3.2 to 6.2 mm (0.126 to 0.244 in.)

C

3.5 to 6.5 mm (0.138 to 0.256 in.)

H

2.8 to 5.8 mm (0.110 to 0.229 in.)

D

2.2 to 5.2 mm (0.0866 to 0.205 in.)

I

4.7 to 7.7 mm (0.185 to 0.303 in.)

E

3.2 to 6.2 mm (0.126 to 0.244 in.)

J

-1.5 to 1.5 mm (-0.0591 to 0.0591 in.)

ENGINE HOOD / DOOR: FRONT DOOR (for Double Cab): ON-VEH...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZO7016X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: FRONT DOOR (for Double Cab): DISASSEMBLY; 2015 MY Tundra [08/2014 -

       ]

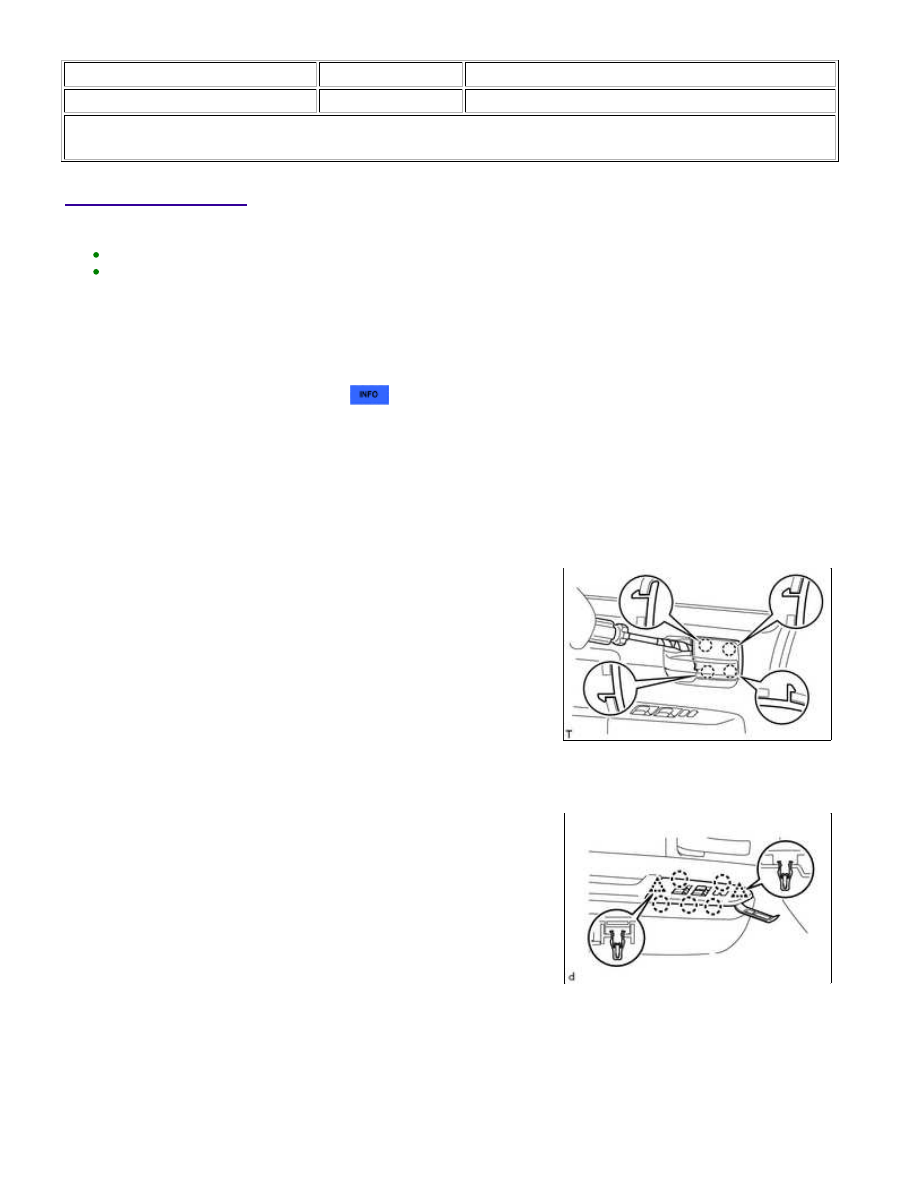

DISASSEMBLY

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal

notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

3. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

(a) Using a screwdriver, detach the 4 claws and remove the inside

handle bezel.

HINT:

Tape the screwdriver tip before use.

4. REMOVE FRONT UPPER ARMREST BASE PANEL LH

(a) Using a moulding remover A, detach the 2 clips and 5 claws, and

remove the front upper armrest base panel LH.

ENGINE HOOD / DOOR: FRONT DOOR (for Double Cab): DISAS...

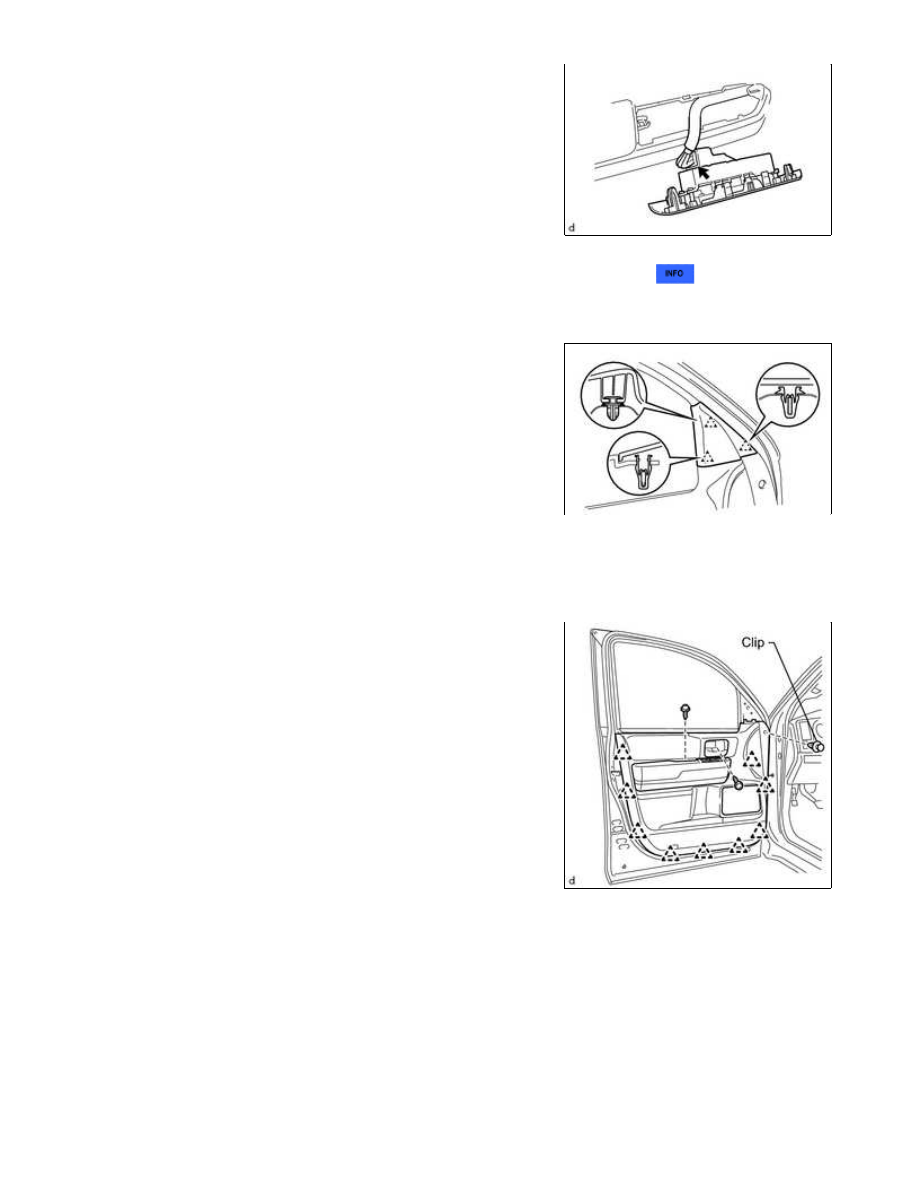

(b) Disconnect the master switch connector.

5. REMOVE POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY

6. REMOVE FRONT LOWER DOOR FRAME BRACKET GARNISH LH

(a) Detach the 3 clips and remove the door lower frame bracket

garnish.

7. REMOVE FRONT DOOR ARMREST COVER LH

8. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

(a) Remove the 2 screws.

(b) Using a clip remover, remove the clip.

(c) Detach the 9 clips and remove the trim cover. Then disconnect the connector.
