Toyota Tundra (2015 year). Manual - part 2854

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000018LV01GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: ECU Power Source Circuit; 2015 MY Tundra

[08/2014 -        ]

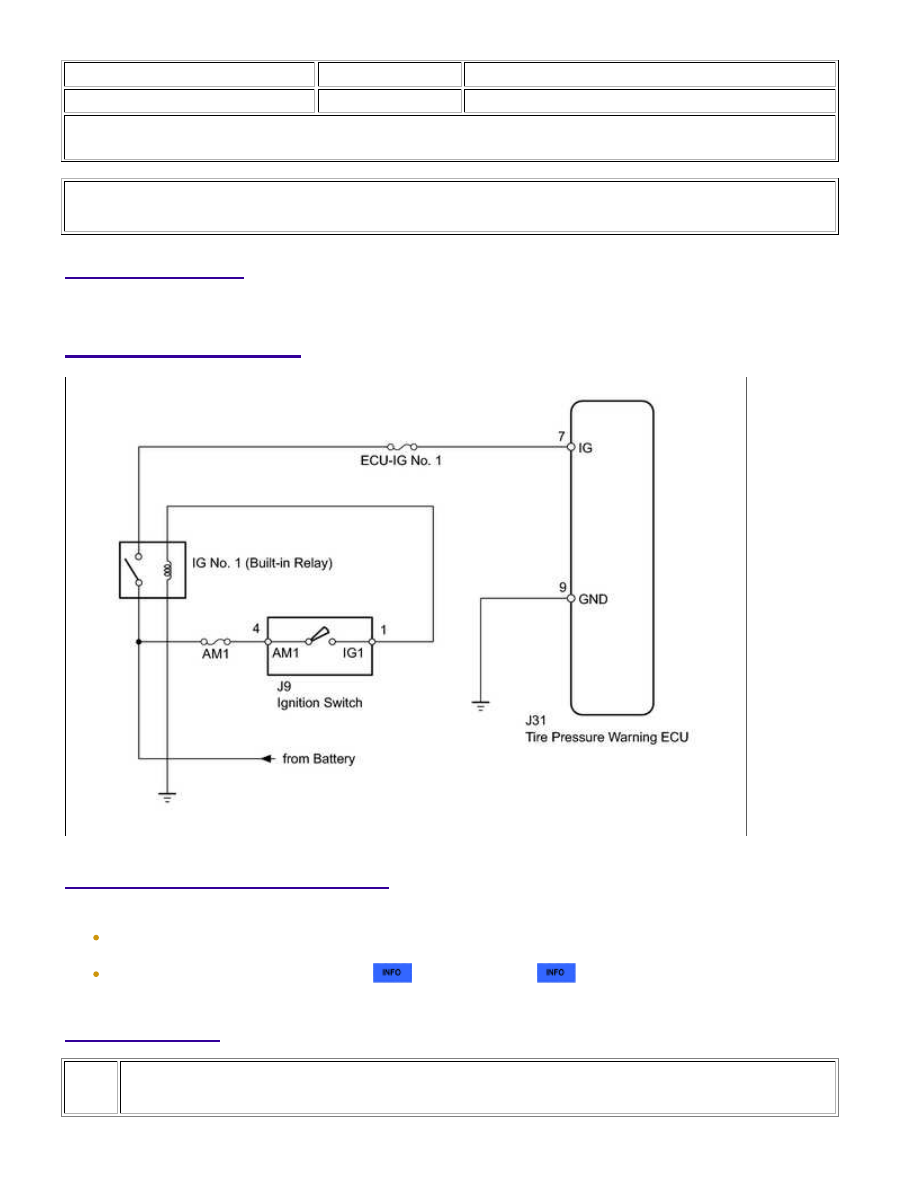

ECU Power Source Circuit

DESCRIPTION

This is the power source for the tire pressure warning ECU.

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

When replacing the tire pressure warning ECU, read the transmitter IDs stored in the old ECU using the
Techstream and write them down before removal.
It is necessary to perform initialization



after registration



PROCEDURE

1.

INSPECT FUSE (ECU-IG No.1)

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: ECU P...

OK

(a) Remove the ECU-IG No. 1 fuse from the main body ECU.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

ECU-IG No. 1 fuse

Always

Below 1 Ω

NG

GO TO STEP 3

2.

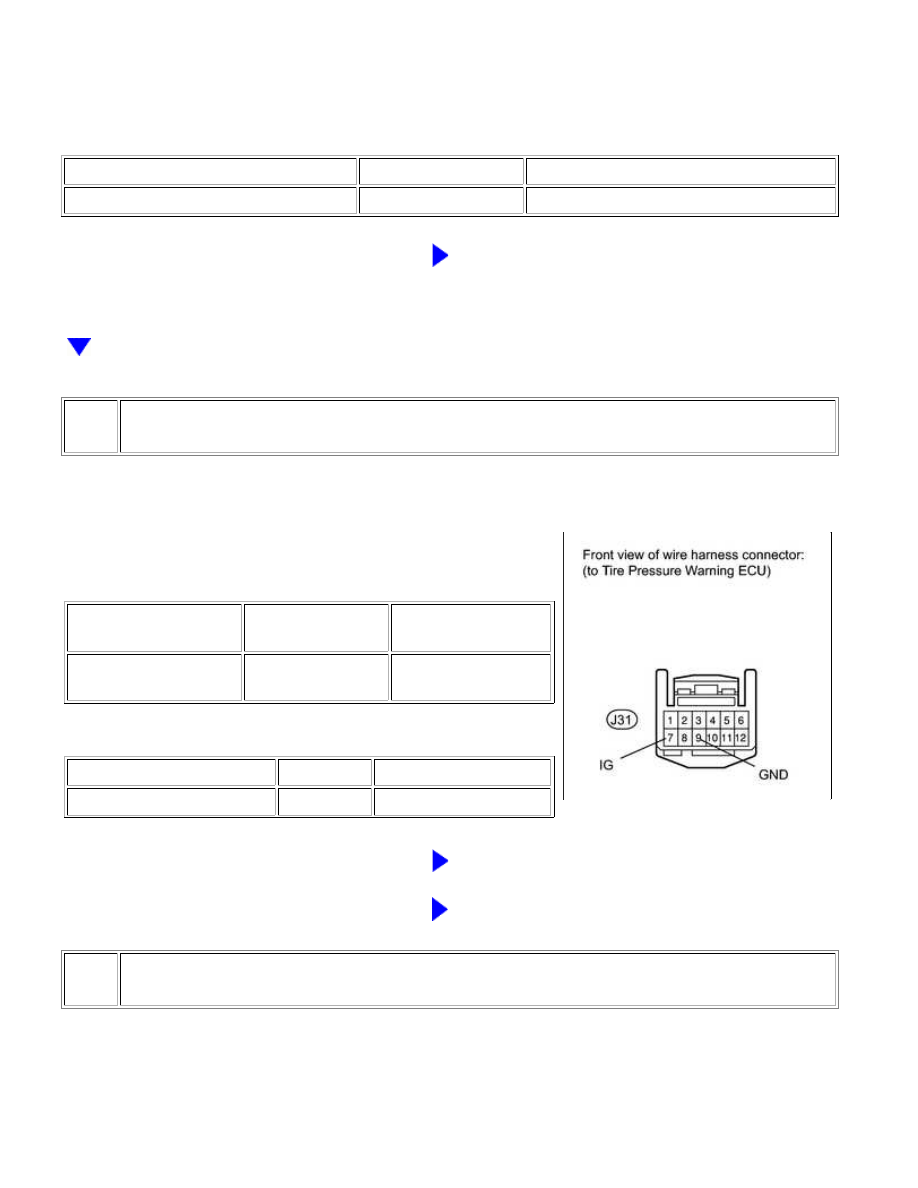

CHECK HARNESS AND CONNECTOR (ECU - BATTERY AND BODY GROUND)

(a) Disconnect the J31 ECU connector.

(b) Measure the voltage and resistance according to the value(s)

in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J31-7 (IG) - Body

ground

Ignition switch ON

11 to 14 V

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J31-9 (GND) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE TIRE PRESSURE WARNING ECU

3.

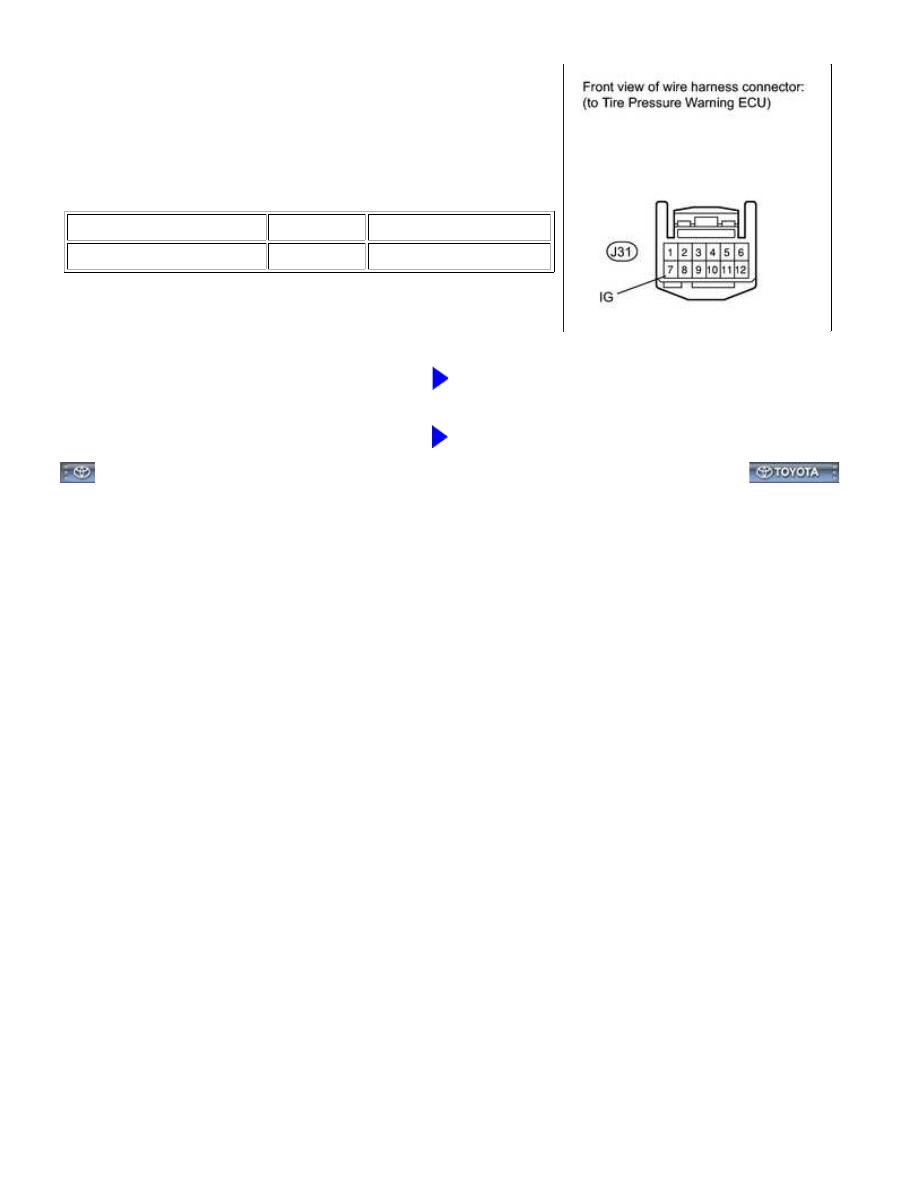

CHECK HARNESS AND CONNECTOR (ECU - BATTERY)

(a) Disconnect the J31 ECU connector.

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: ECU P...

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J31-7 (IG) - Body ground

Always

10 kΩ or higher

NG

REPLACE FUSE AND REPAIR OR REPLACE

HARNESS OR CONNECTOR

OK

REPLACE FUSE

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: ECU P...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000018LX044X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: TC and CG Terminal Circuit; 2015 MY Tundra

[08/2014 -        ]

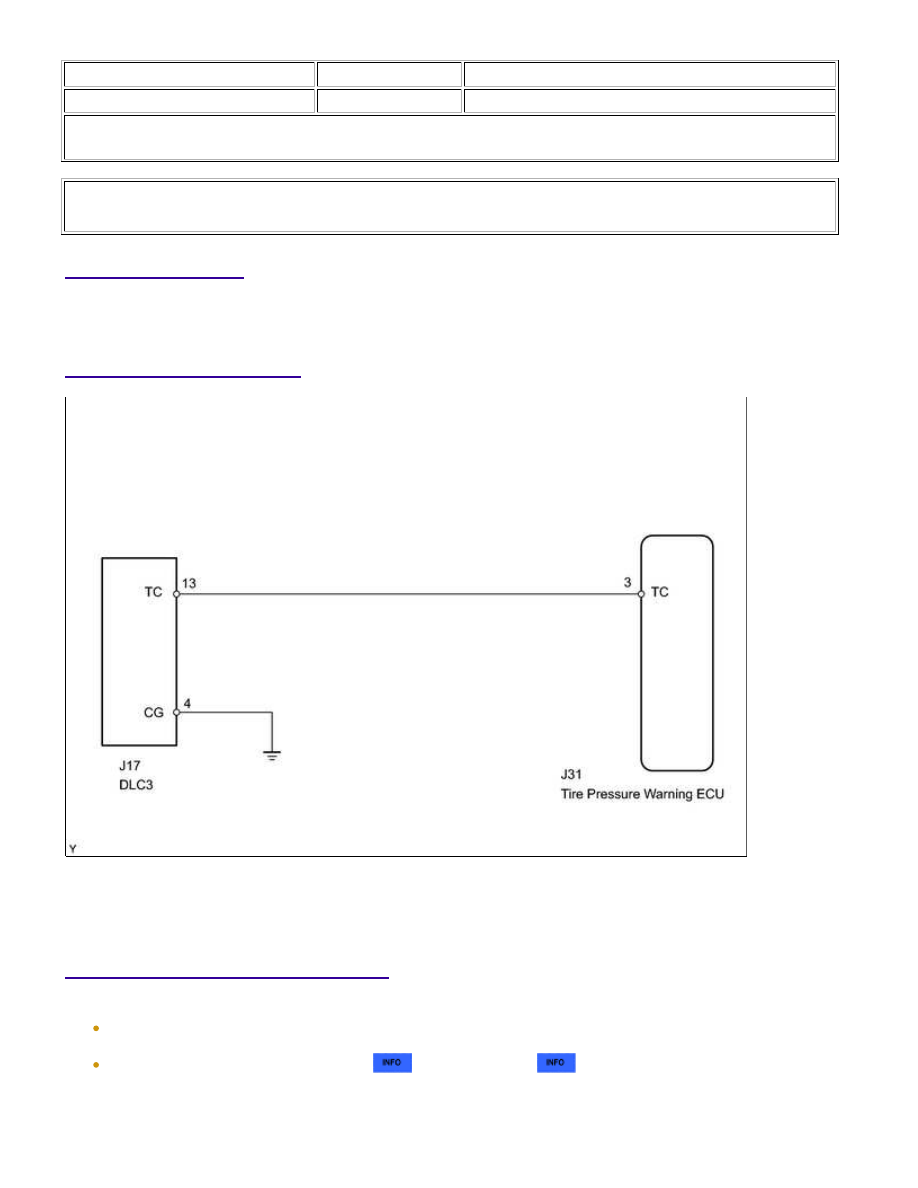

TC and CG Terminal Circuit

DESCRIPTION

WIRING DIAGRAM

HINT:

INSPECTION PROCEDURE

NOTICE:

When replacing the tire pressure warning ECU, read the transmitter IDs stored in the old ECU using the
Techstream and write them down before removal.
It is necessary to perform initialization



after registration



TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: TC an...
