OK

SWITCH CONDITION

SPECIFIED CONDITION

Tire pressure warning reset switch off

Tire pressure warning light blinks.

NG

GO TO STEP 2

OK

USE SIMULATION METHOD TO CHECK

2.

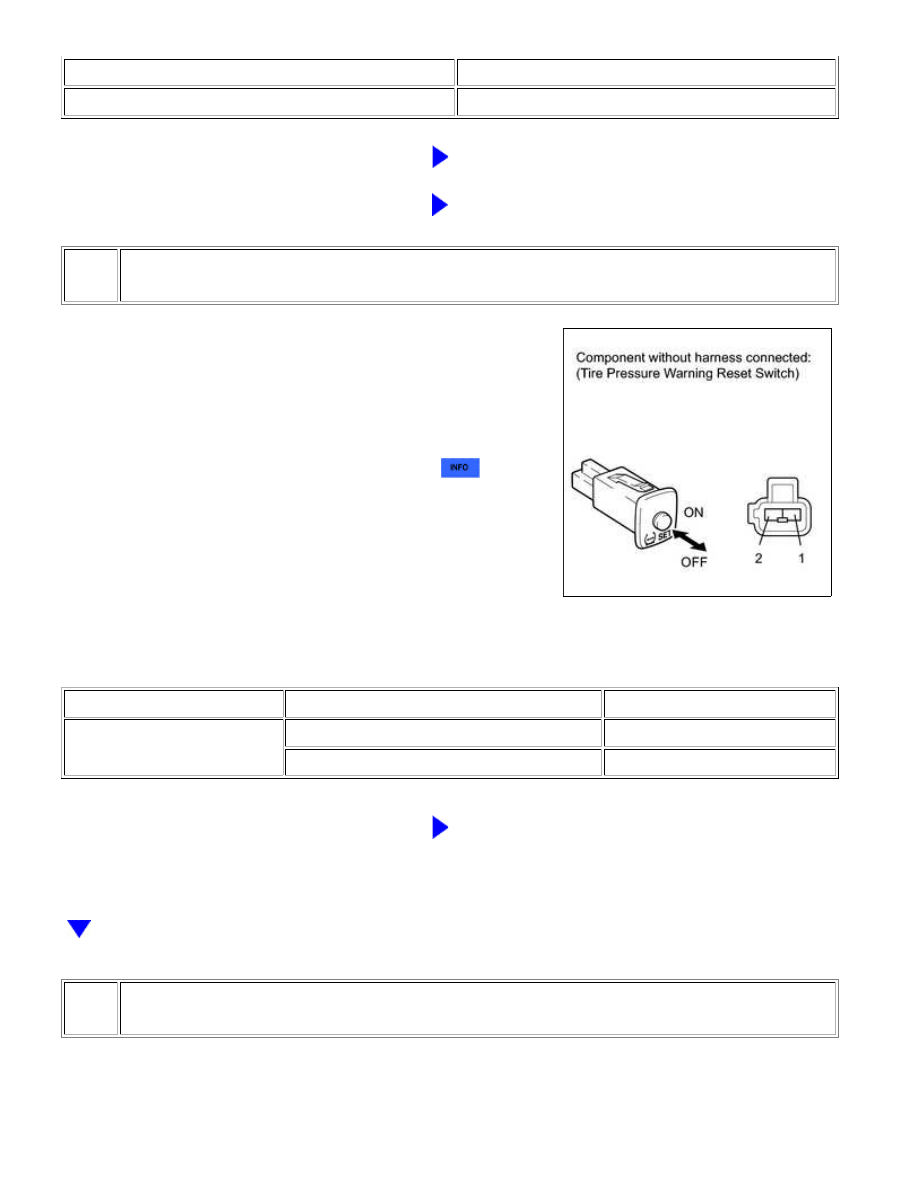

INSPECT TIRE PRESSURE WARNING RESET SWITCH

(a) Remove the tire pressure warning reset switch



.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

1 - 2

ON (Switch is pressed and held)

Below 1 Ω

OFF (Switch is not pressed)

10 kΩ or higher

NG

REPLACE TIRE PRESSURE WARNING RESET

SWITCH

3.

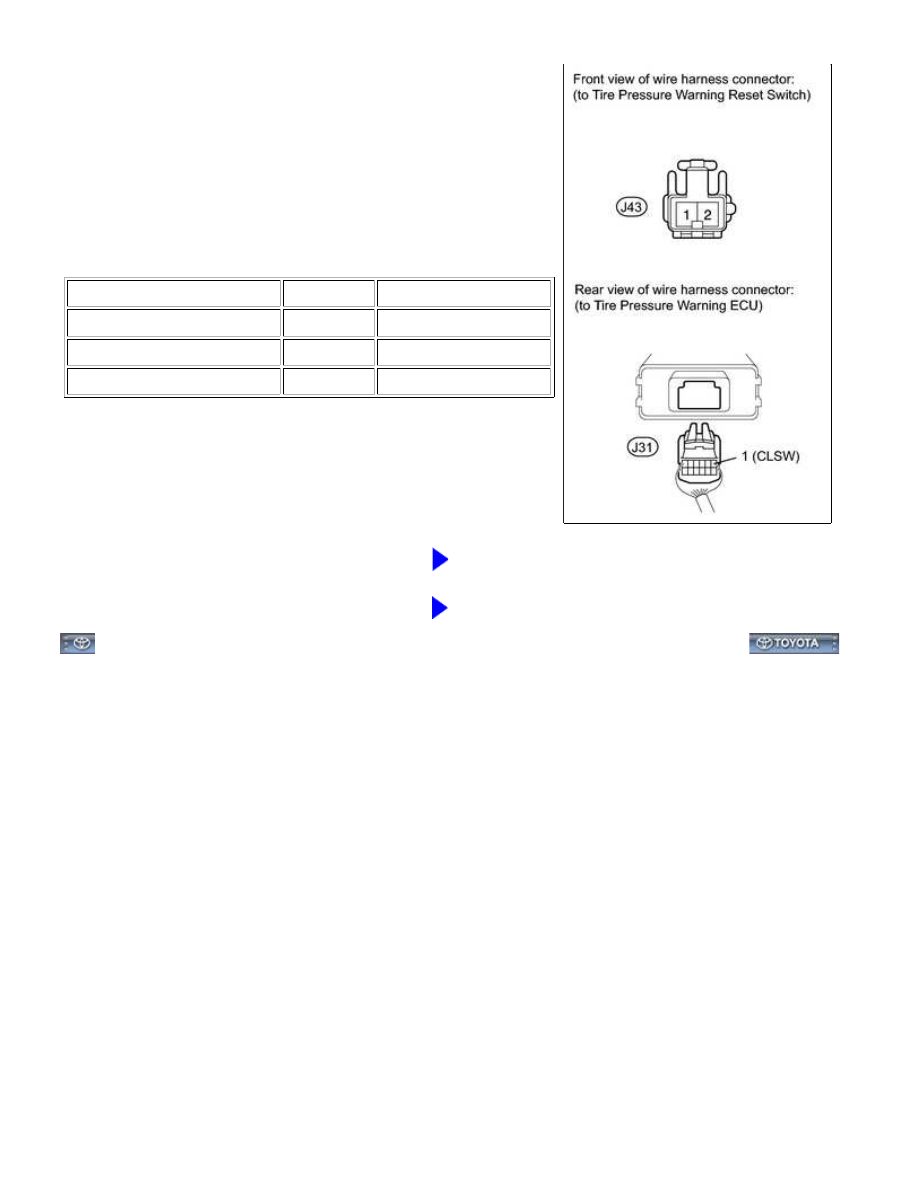

CHECK HARNESS AND CONNECTOR (RESET SWITCH - ECU AND BODY GROUND)

(a) Disconnect the J43 reset switch connector.

(b) Disconnect the J31 ECU connector.

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: Tire Pre...

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J31-1 (CLSW) - J43-1

Always

Below 1 Ω

J31-1 (CLSW) - Body ground

Always

10 kΩ or higher

J43-2 - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE TIRE PRESSURE WARNING ECU

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: Tire Pre...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000018LW032X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: Tire Pressure Warning Light Circuit; 2015 MY

Tundra [08/2014 -        ]

Tire Pressure Warning Light Circuit

DESCRIPTION

If the tire pressure warning ECU detects a disconnected connector or an open circuit between the tire pressure

warning ECU and combination meter, the tire pressure warning light turns off 10 seconds after the ignition switch

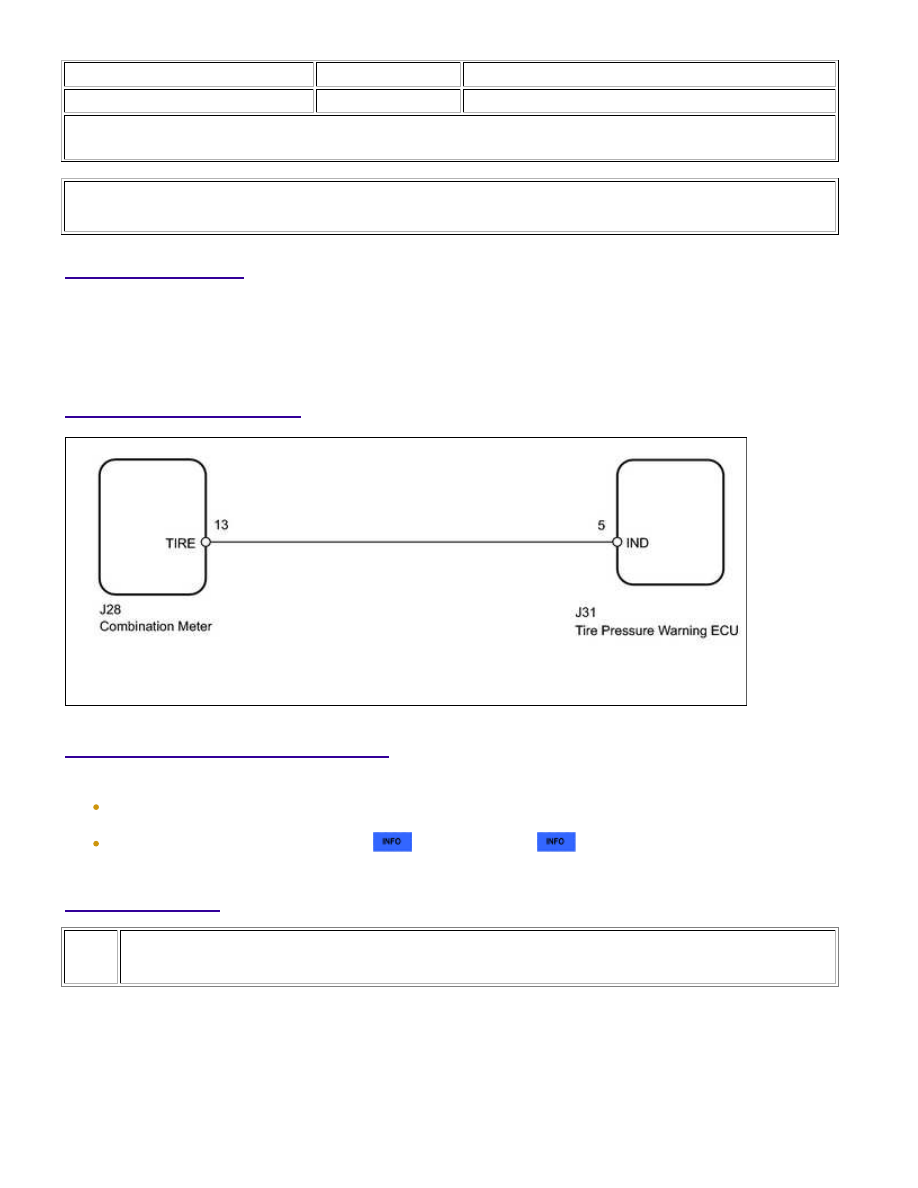

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

When replacing the tire pressure warning ECU, read the transmitter IDs stored in the old ECU using the
Techstream and write them down before removal.
It is necessary to perform initialization



after registration



PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM (COMBINATION METER)

(a) Turn the ignition switch off.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON and the Techstream on.

(d) Start the engine.

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: Tire Pre...

OK

(e) Enter the following menus: Body / Combination Meter / Active Test.

TESTER DISPLAY

TEST PART

CONTROL

RANGE

DIAGNOSTIC NOTE

Indicat. Tire Pressure

Warning System

Tire pressure

warning light

ON or OFF

Perform the test with the vehicle stopped

and engine idling

OK:

The warning light turns on/off when operating the Techstream.

NG

GO TO METER / GAUGE SYSTEM

2.

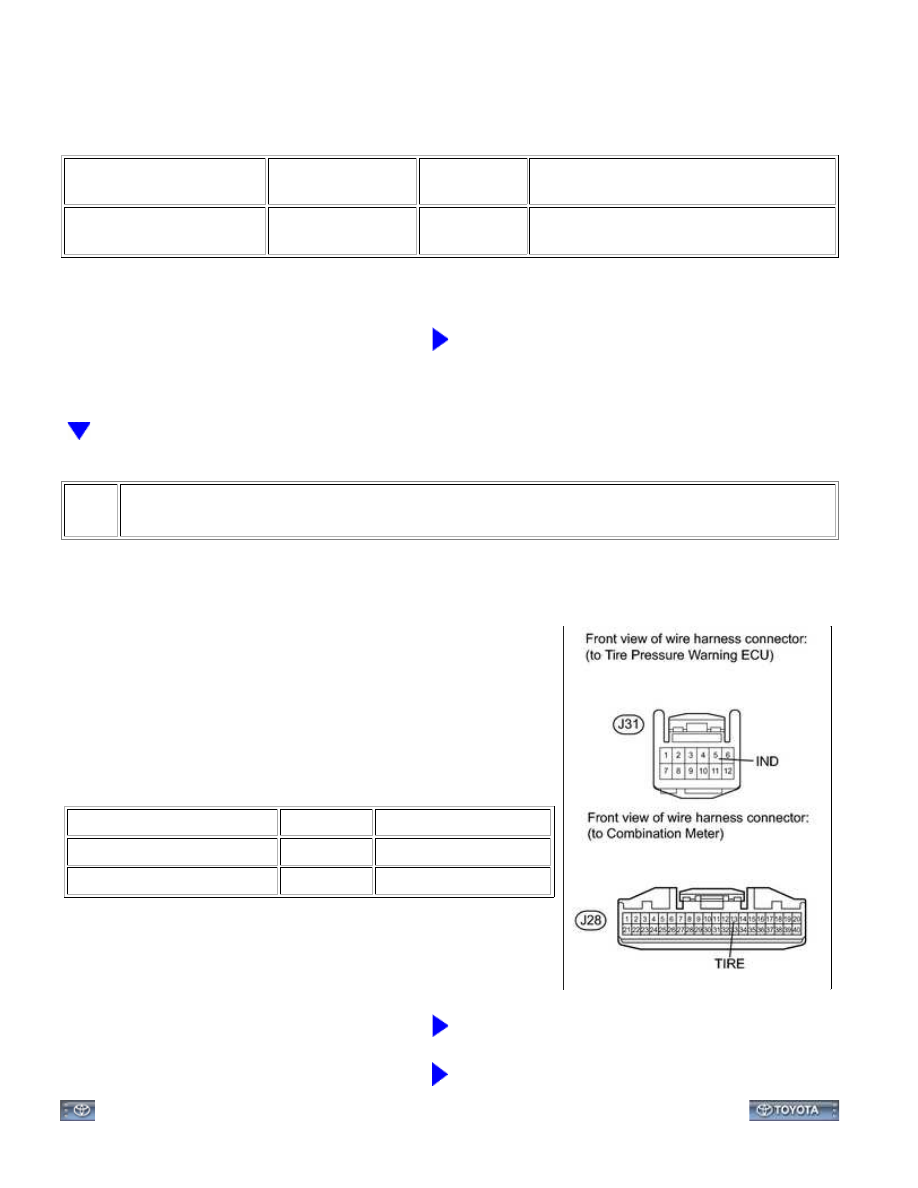

CHECK HARNESS AND CONNECTOR (COMBINATION METER - ECU)

(a) Disconnect the J31 ECU connector.

(b) Disconnect the J28 meter connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J31-5 (IND) - J28-13 (TIRE)

Always

Below 1 Ω

J31-5 (IND) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

CHECK ECU POWER SOURCE CIRCUIT
