INSPECTION PROCEDURE

NOTICE:

When replacing the tire pressure warning ECU, read the transmitter IDs stored in the old ECU using the
Techstream and write them down before removal.
It is necessary to perform initialization



after registration



PROCEDURE

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2177/7...

OK

NEXT

1.

CHECK FREQUENCY RECEIVING CONDITION

(a) Check if the vehicle is in conditions such as the ones described below:

If the vehicle is located in areas described above, the tire pressure warning light may blink for a minute

and turn on in a particular area.

(2) Devices using similar radio frequencies are used in the vehicle.

OK:

Radio frequency may be interrupted due to surroundings or devices installed by the user.

NG

CHECK IF ANY DEVICE IS INSTALLED BY USER

2.

PERFORM INITIALIZATION

(a) Perform initialization



.

3.

CONFIRM TIRE INFLATION PRESSURE (DATA LIST)

B

END

A

GO TO C2121/21 TO C2124/24 FLOWCHART

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2177/7...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002ZKO00TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2178/78; Battery Voltage Malfunction; 2015 MY

Tundra [08/2014 -        ]

DTC

C2178/78 Battery Voltage Malfunction

DESCRIPTION

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

C2178/78

seconds or more

Battery

Charging

system

Tire pressure

warning ECU

INSPECTION PROCEDURE

If DTC C2178/78 is output, inspect the battery and charging system for 1UR-FE



, 3UR-FE



, or

3UR-FBE



. If the battery and charging system are normal, perform the "ECU Power Source Circuit"

inspection procedure



.

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2178/7...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000XNB07WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

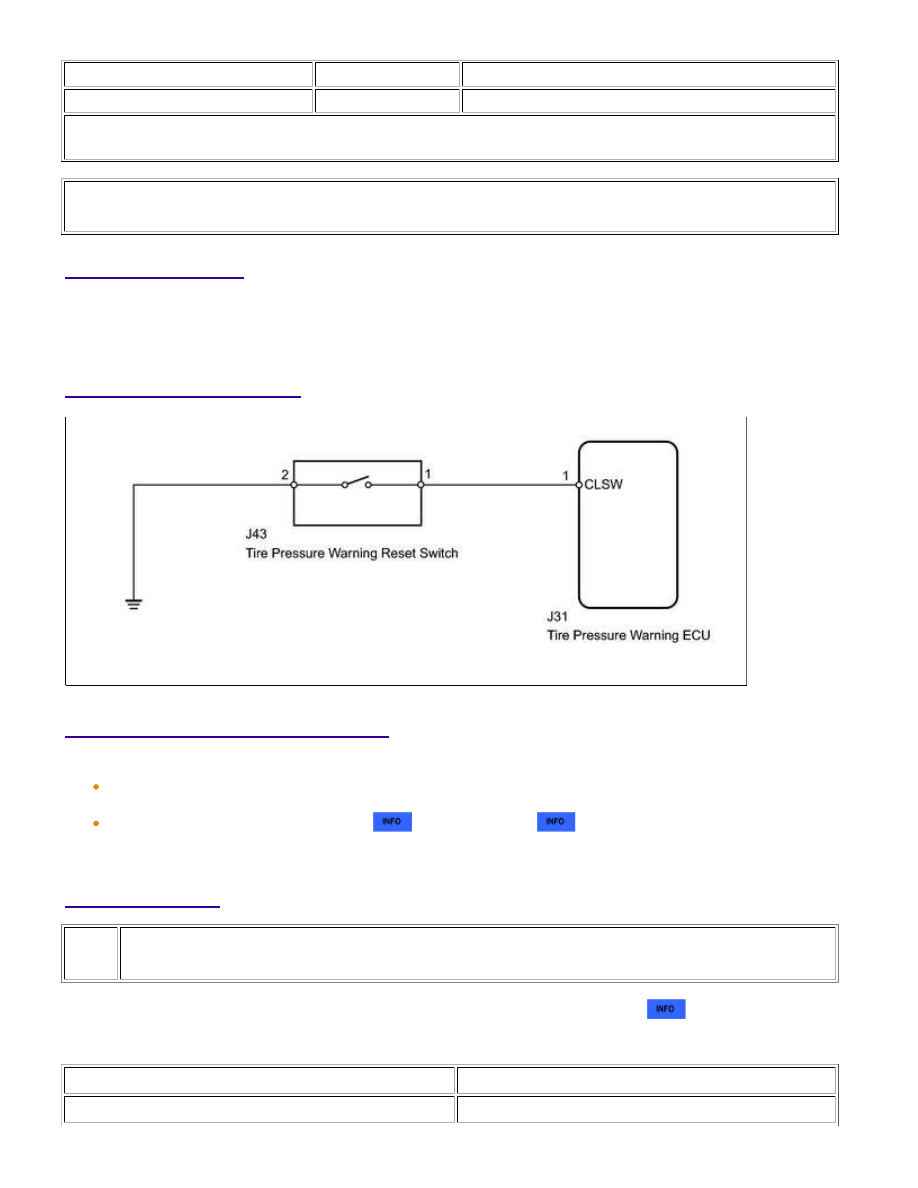

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: Tire Pressure Warning Reset Switch Circuit; 2015

MY Tundra [08/2014 -        ]

Tire Pressure Warning Reset Switch Circuit

DESCRIPTION

The tire pressure warning ECU enters the initialization mode and performs initialization automatically. Then it

receives the signal from the tire pressure warning reset switch. If the ECU receives the signal, the tire pressure

warning light blinks 3 times (1 second on, 1 second off).

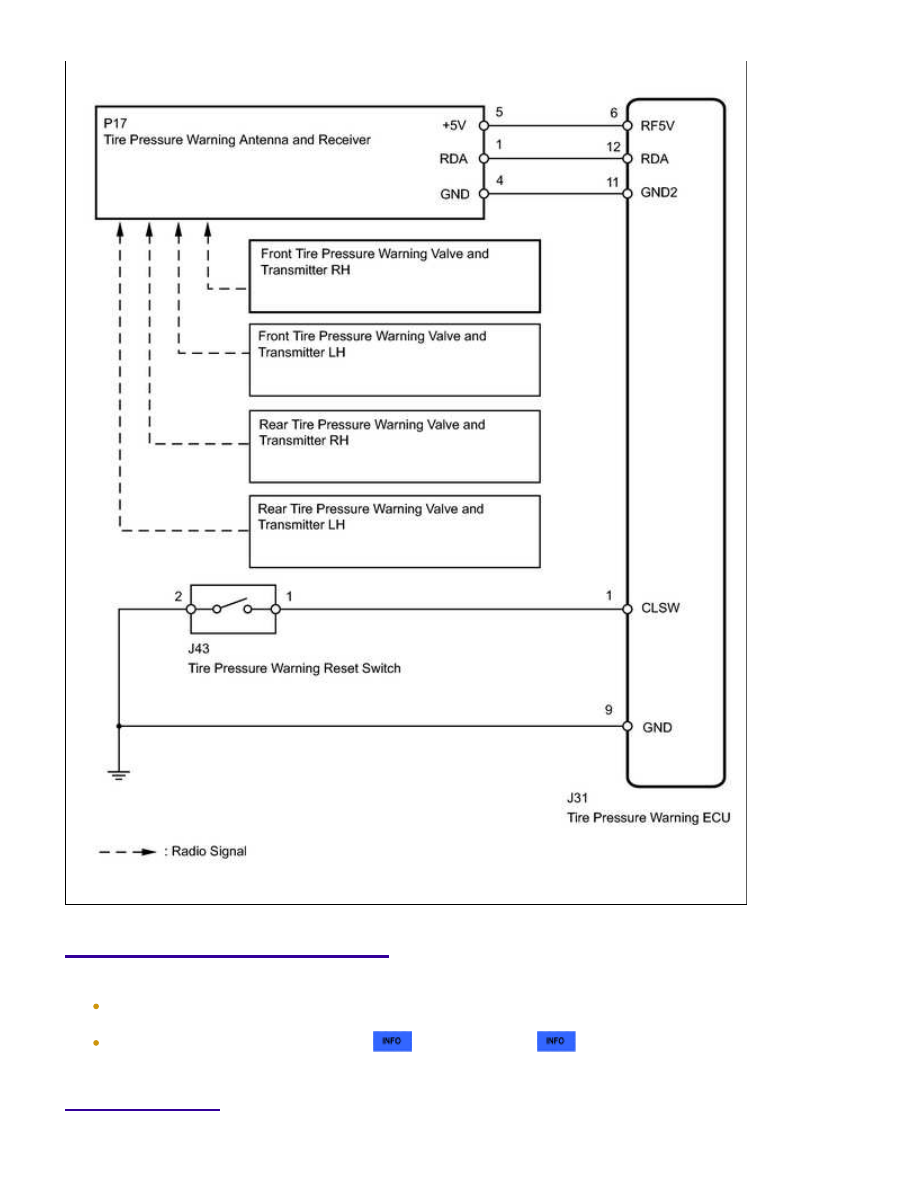

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

When replacing the tire pressure warning ECU, read the transmitter IDs stored in the old ECU using the
Techstream and note down before removal.

It is necessary to perform initialization



after registration



PROCEDURE

1.

CHECK TIRE PRESSURE WARNING RESET SWITCH FUNCTION

(a) Perform the tire pressure warning reset switch test in Test Mode Procedure



.

OK:

SWITCH CONDITION

SPECIFIED CONDITION

Tire pressure warning reset switch on

Tire pressure warning light turns on.

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: Tire Pre...
