Toyota Tundra (2015 year). Manual - part 2827

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002CK5014X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: REAR SHOCK ABSORBER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

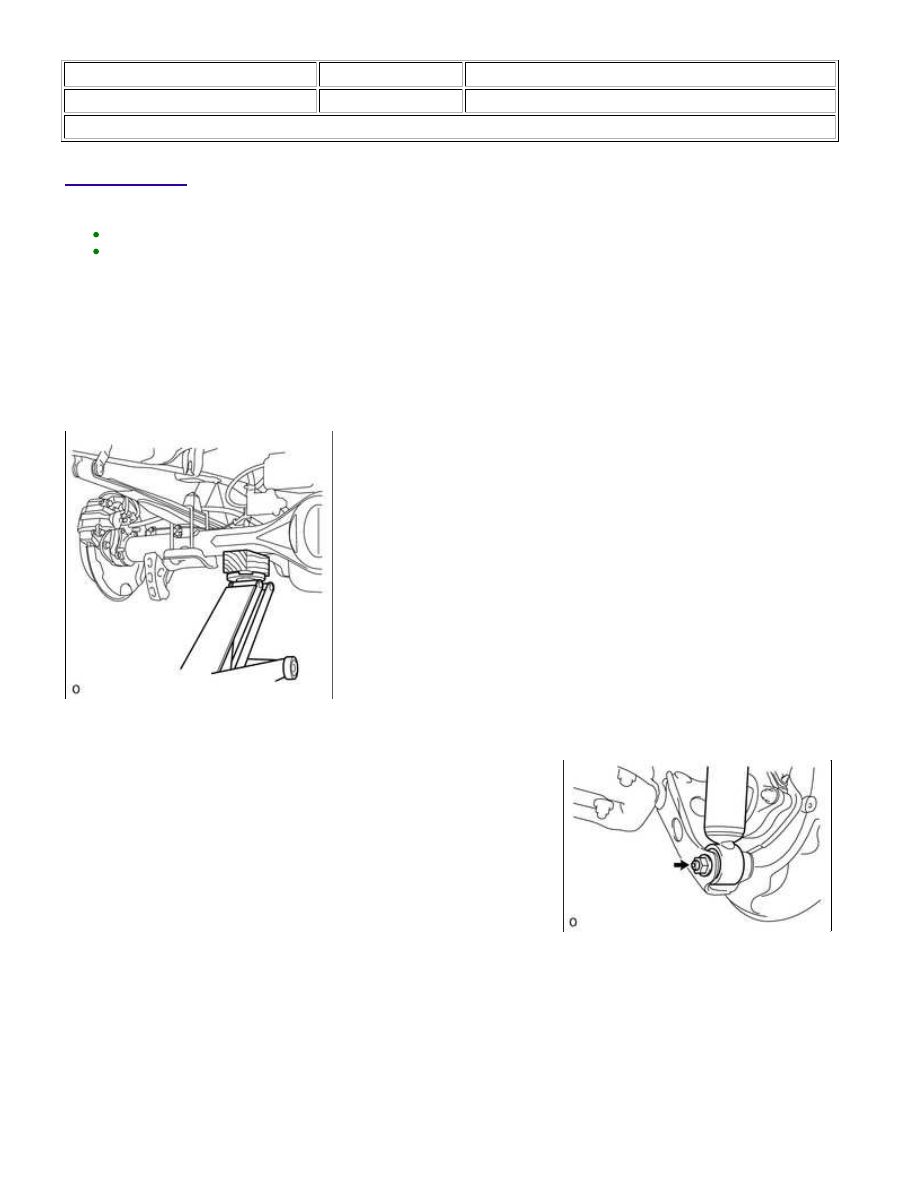

REMOVAL

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.

1. SUPPORT BODY WITH SAFETY STANDS

(a) Jack up and support the body on safety stands.

(b) Lower the axle housing until the leaf spring tension is free, and keep it at this position.

2. REMOVE REAR WHEEL

3. REMOVE REAR SHOCK ABSORBER ASSEMBLY LH

(a) Support the rear axle housing with a jack using a wooden block to avoid damage.

SUSPENSION: REAR SHOCK ABSORBER: REMOVAL; 2015 MY T...

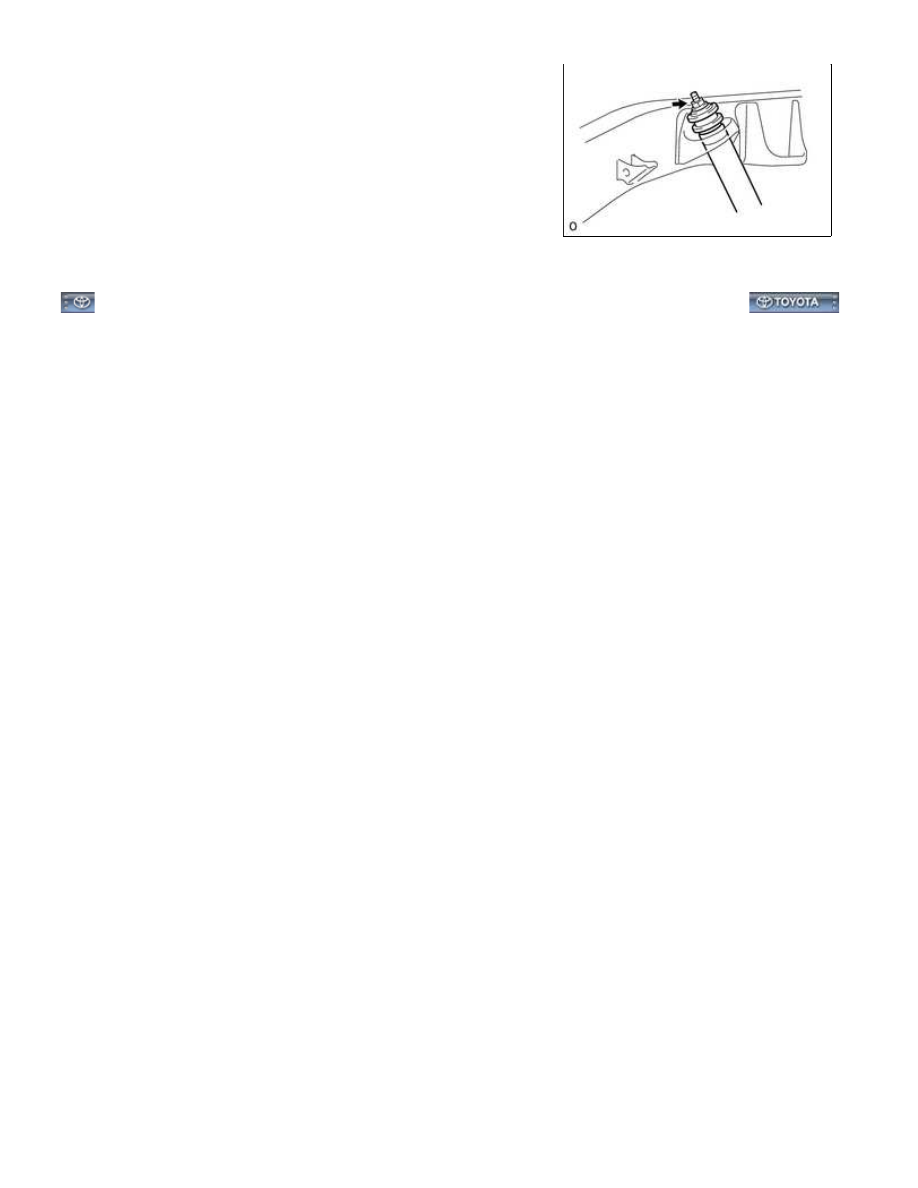

(c) While holding the piston rod, remove the nut, retainer, No. 1

cushion and shock absorber.

(d) Remove the 2 retainers and No. 3 cushion from the shock absorber.

SUSPENSION: REAR SHOCK ABSORBER: REMOVAL; 2015 MY T...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002CK3014X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: REAR SHOCK ABSORBER: INSPECTION; 2015 MY Tundra [08/2014 -        ]

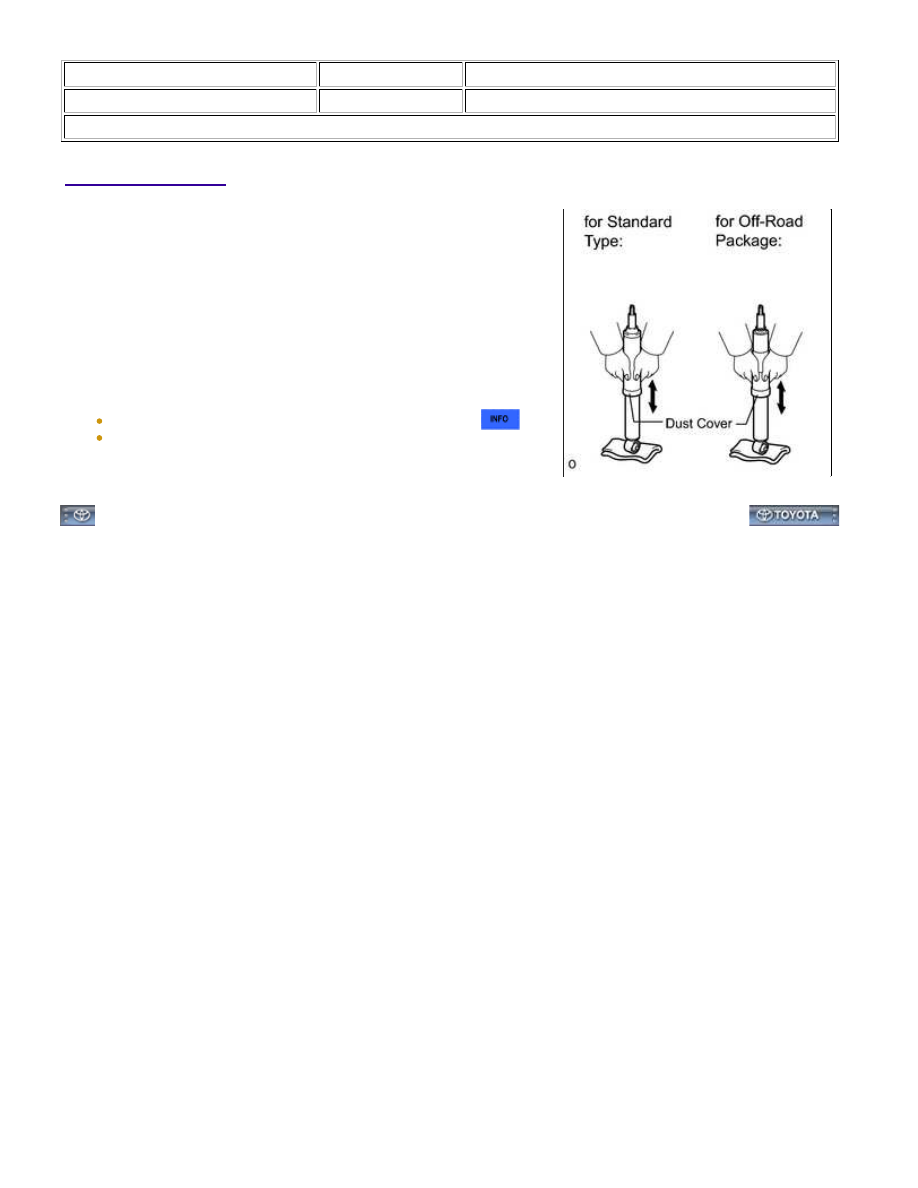

INSPECTION

1. INSPECT REAR SHOCK ABSORBER ASSEMBLY LH

(a) Compress and extend the shock absorber rod 4 times or more.

Check that there is no abnormal resistance or unusual sound

during the operation.

If there is any abnormality, replace the shock absorber assembly

with a new one.

NOTICE:

.

Do not hold the rear shock absorber by the dust cover, as the
dust cover will come off.

SUSPENSION: REAR SHOCK ABSORBER: INSPECTION; 2015 MY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002CK2014X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: REAR SHOCK ABSORBER: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

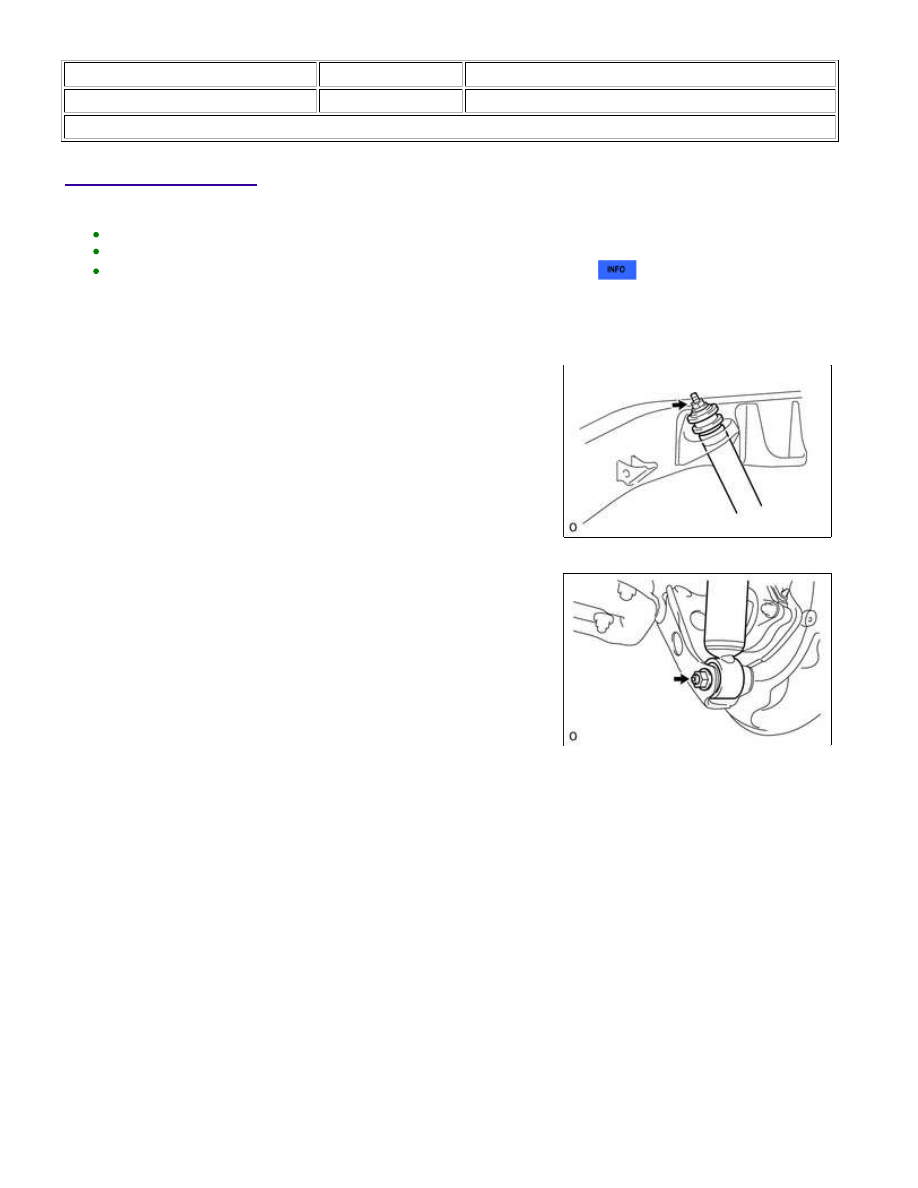

INSTALLATION

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.
A bolt without a torque specification is shown in the standard bolt chart



.

1. TEMPORARILY INSTALL REAR SHOCK ABSORBER ASSEMBLY LH

(a) Install the 2 retainers and No. 3 cushion to the shock absorber.

(b) Temporarily install the shock absorber, cushion and retainer

with the nut.

2. STABILIZE SUSPENSION

(a) Lower the vehicle.

(b) Press down on the vehicle several times to stabilize the suspension.

3. TIGHTEN REAR SHOCK ABSORBER ASSEMBLY LH

(a) Tighten the bolt and 2 nuts.

Torque:

Upper side -

28 N·m {286 kgf·cm, 21ft·lbf}

Lower side -

90 N·m {918 kgf·cm, 66ft·lbf}

4. INSTALL REAR WHEEL

Torque:

for Aluminum Wheel -

SUSPENSION: REAR SHOCK ABSORBER: INSTALLATION; 2015...
