Title: SUSPENSION: FRONT STABILIZER BAR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

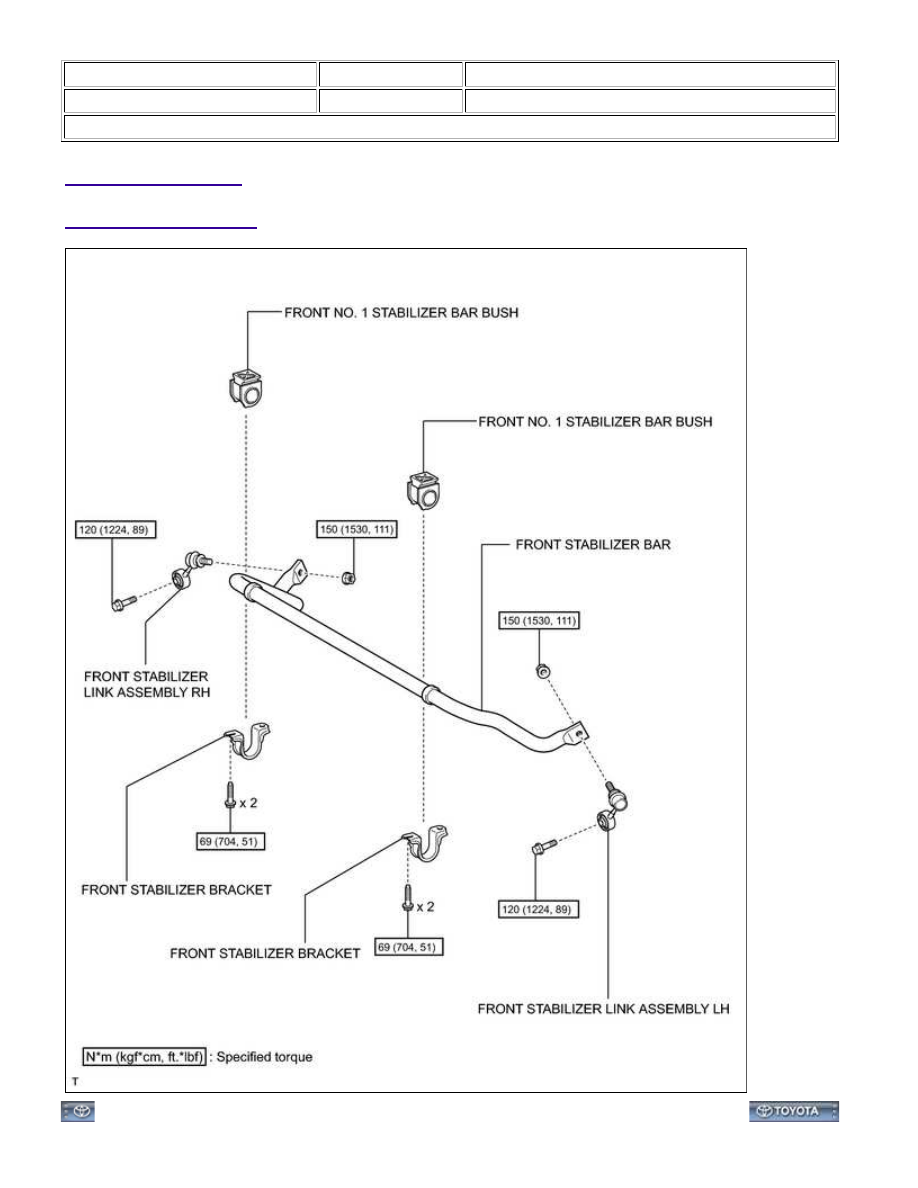

COMPONENTS

ILLUSTRATION

SUSPENSION: FRONT STABILIZER BAR: COMPONENTS; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001V4C01LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: FRONT STABILIZER BAR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

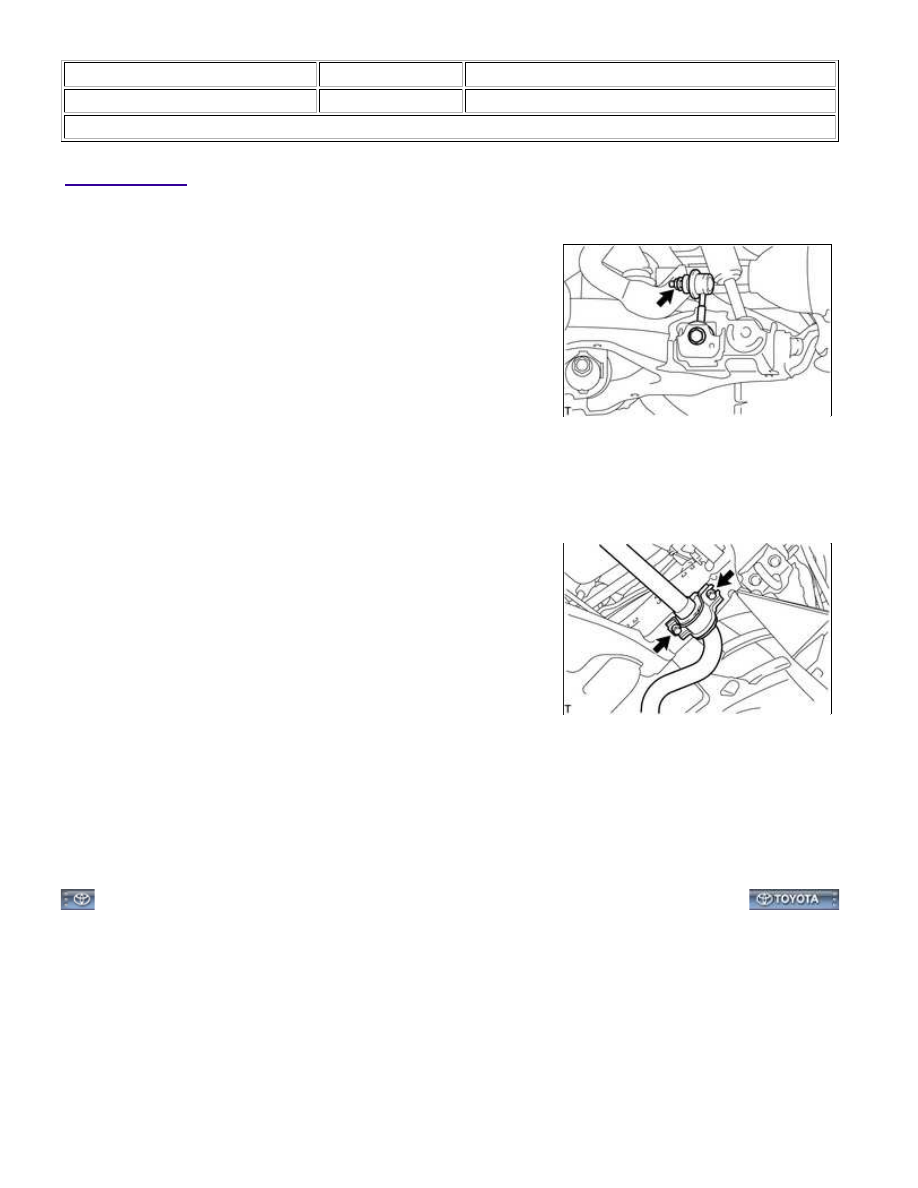

REMOVAL

1. REMOVE FRONT WHEEL

2. REMOVE FRONT STABILIZER LINK ASSEMBLY LH

(a) Remove the bolt, nut and stabilizer link.

HINT:

If the ball joint turns together with the nut, use a 6 mm hexagon

wrench to hold the stud.

3. REMOVE FRONT STABILIZER LINK ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

4. REMOVE FRONT STABILIZER BRACKET

(a) Remove the 4 bolts and 2 brackets.

5. REMOVE FRONT STABILIZER BAR

(a) Remove the front stabilizer bar from the vehicle.

(b) Remove the 2 brackets and cushions from the stabilizer bar.

6. REMOVE FRONT NO. 1 STABILIZER BAR BUSH

(a) Remove the 2 bushes from the front stabilizer bar.

SUSPENSION: FRONT STABILIZER BAR: REMOVAL; 2015 MY Tu...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000001VPS01KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: FRONT STABILIZER BAR: INSPECTION; 2015 MY Tundra [08/2014 -        ]

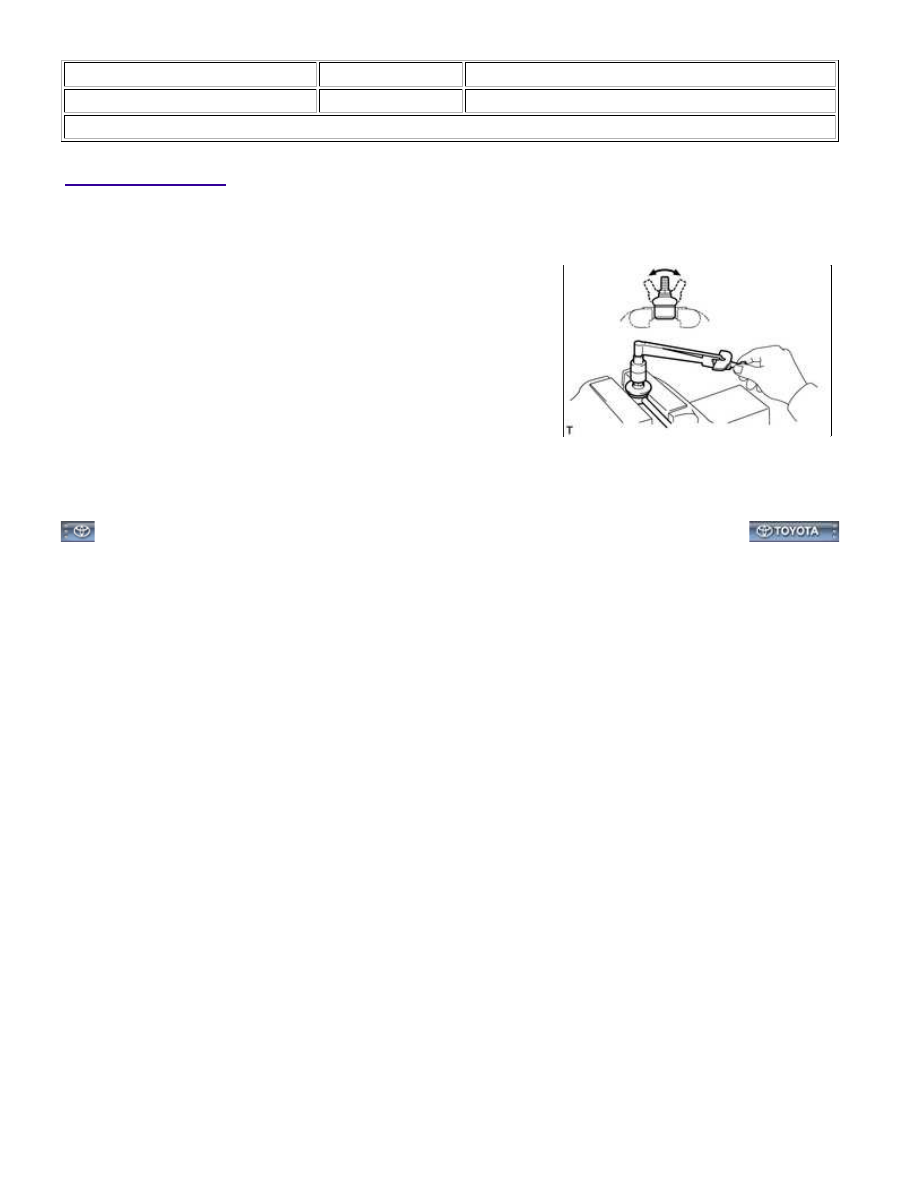

INSPECTION

1. INSPECT FRONT STABILIZER LINK ASSEMBLY LH

(a) Temporarily install the nut, and flip the ball joint stud back and

forth 5 times as shown in the illustration.

Torque:

Standard turning torque -

0.5 to 3.4 N·m {5.1 to 36 kgf·cm, 4.4 to 30in·lbf}

If the value is not within the specified range, replace the

front suspension toe control link with a new one.

(c) Check the dust boot for cracks or grease leakage.

SUSPENSION: FRONT STABILIZER BAR: INSPECTION; 2015 MY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001V4B01MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: FRONT STABILIZER BAR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

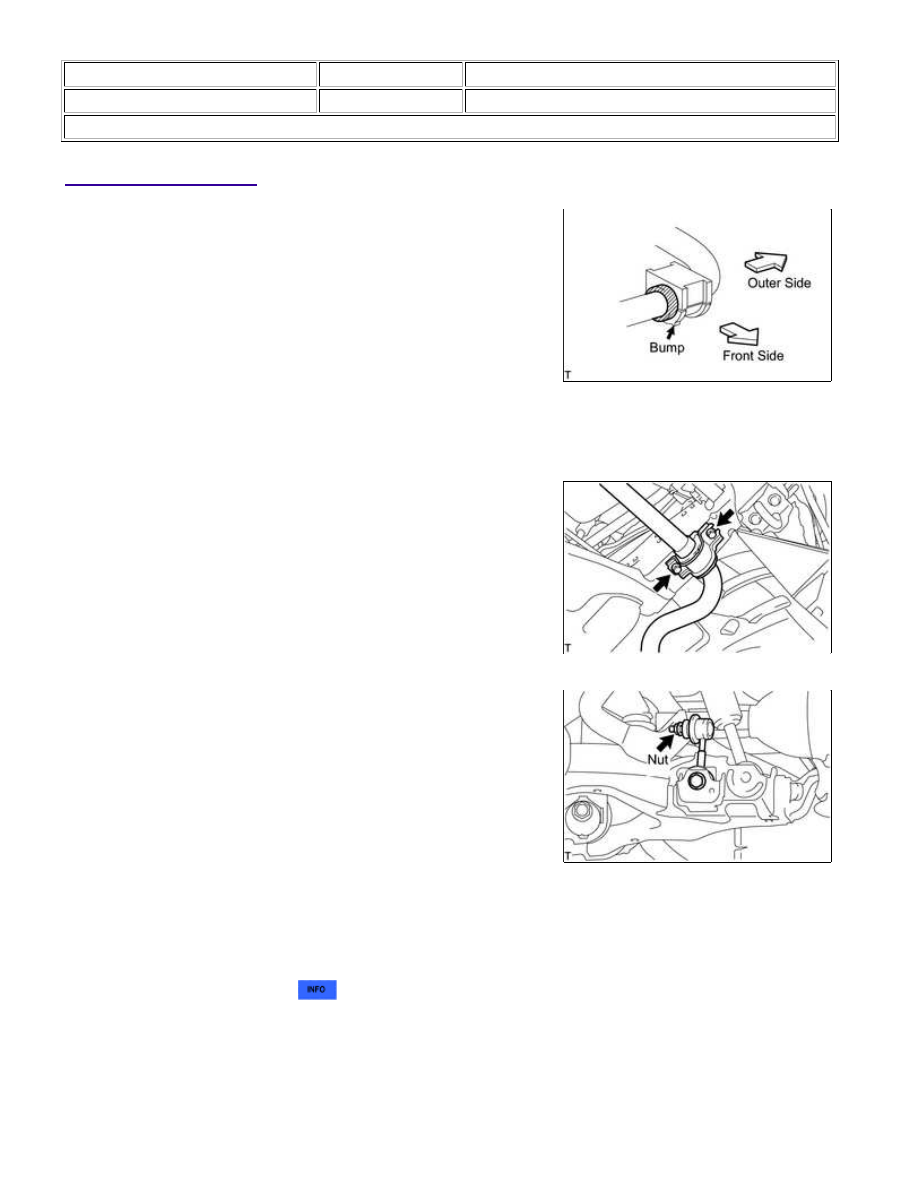

INSTALLATION

1. INSTALL FRONT NO. 1 STABILIZER BAR BUSH

NOTICE:

Be sure to install the front No. 1 stabilizer bar bushes so that the

(a) Temporarily install the front stabilizer bar with the 4 bolts and the stabilizer bracket LH and RH.

3. TIGHTEN FRONT STABILIZER BRACKET

(a) Tighten the 4 bolts.

Torque:

69 N·m {704 kgf·cm, 51ft·lbf}

4. TEMPORARILY INSTALL FRONT STABILIZER LINK

ASSEMBLY LH

(a) Temporarily install the stabilizer link with the nut and bolt.

(b) Tighten the nut.

Torque:

150 N·m {1530 kgf·cm, 111ft·lbf}

5. TEMPORARILY INSTALL FRONT STABILIZER LINK ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

6. STABILIZE SUSPENSION

SUSPENSION: FRONT STABILIZER BAR: INSTALLATION; 2015 ...
