(d) Install the coil spring to the shock absorber.

HINT:

2. INSTALL FRONT SUSPENSION SUPPORT SUB-ASSEMBLY LH

(a) Install the 2 cushions, 2 retainers and suspension support to the piston rod.

(b) Temporarily install a new suspension support to front shock absorber nut.

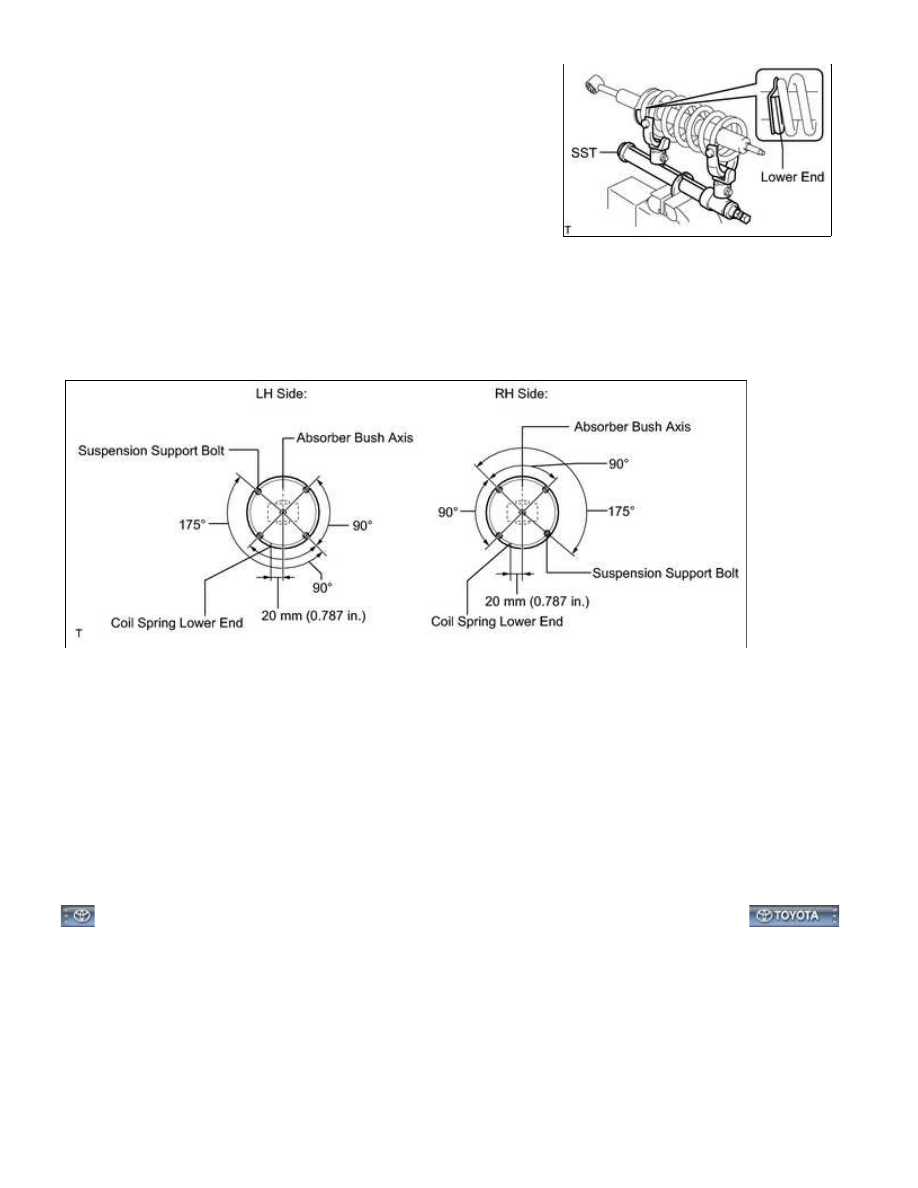

(c) Position the suspension support as shown in the illustration.

(d) Remove SST.

NOTICE:

Do not use an impact wrench. It will damage the shock absorber rod.

HINT:

(a) Tighten the nut.

Torque:

25 N·m {255 kgf·cm, 18ft·lbf}

SUSPENSION: FRONT SHOCK ABSORBER: REASSEMBLY; 2015...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001V4502KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: FRONT SHOCK ABSORBER: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.
A bolt without a torque specification is shown in the standard bolt chart



.

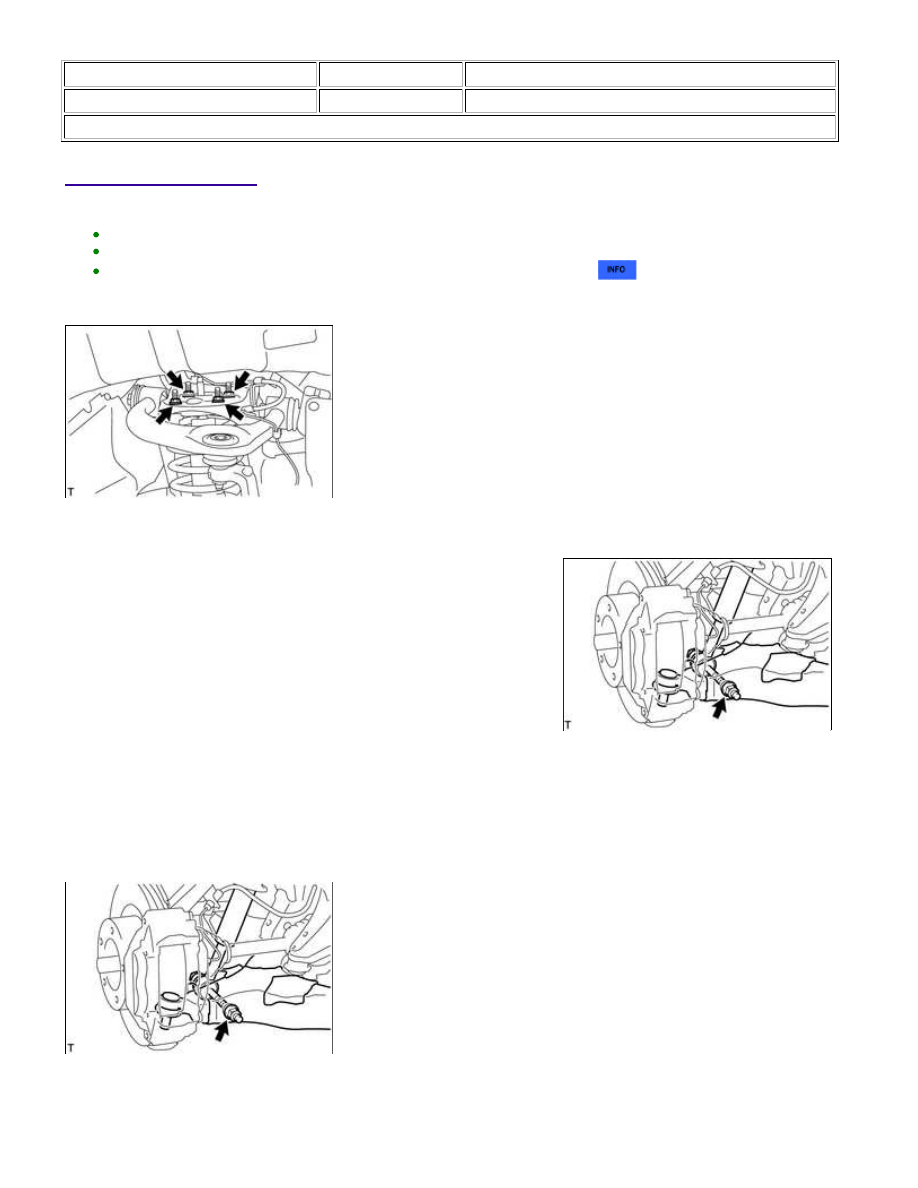

1. TEMPORARILY INSTALL FRONT SHOCK ABSORBER WITH COIL SPRING

lower suspension arm with the bolt, washer and nut.

2. STABILIZE SUSPENSION

(a) Lower the vehicle.

(b) Press down on the vehicle several times to stabilize the suspension.

3. TIGHTEN FRONT SHOCK ABSORBER WITH COIL SPRING

(a) Tighten the nut.

Torque:

SUSPENSION: FRONT SHOCK ABSORBER: INSTALLATION; 201...

195 N·m {1988 kgf·cm, 144ft·lbf}

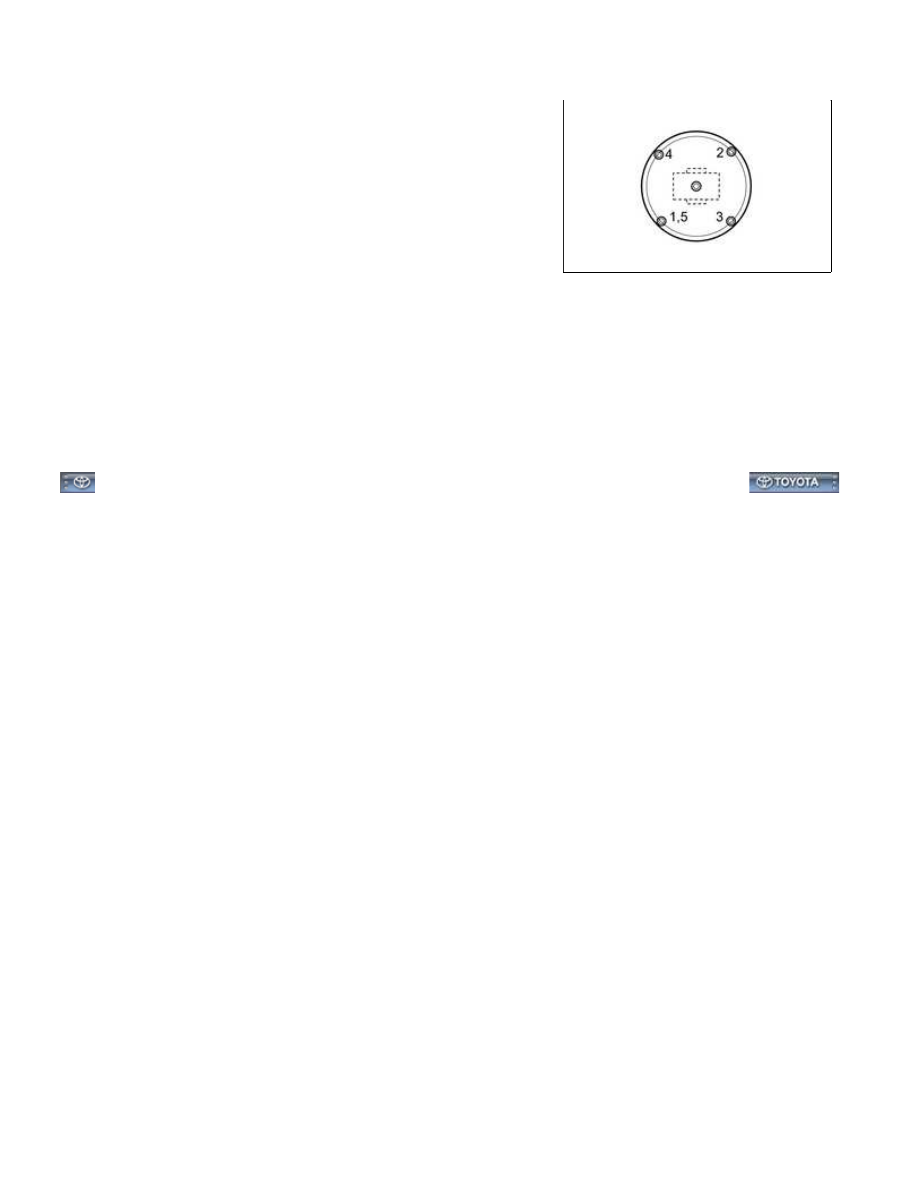

(b) Tighten the 4 upper nuts in diametrically opposite pairs.

Torque:

45 N·m {459 kgf·cm, 33ft·lbf}

(c) Check that the first nut that was tightened is at the torque specification.

4. INSTALL FRONT WHEEL

Torque:

for Aluminum Wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for Steel Wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}

SUSPENSION: FRONT SHOCK ABSORBER: INSTALLATION; 201...

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000001V4401ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: FRONT SHOCK ABSORBER: DISPOSAL; 2015 MY Tundra [08/2014 -        ]

DISPOSAL

1. DISPOSE OF FRONT SHOCK ABSORBER ASSEMBLY LH

(a) Fully extend the shock absorber rod.

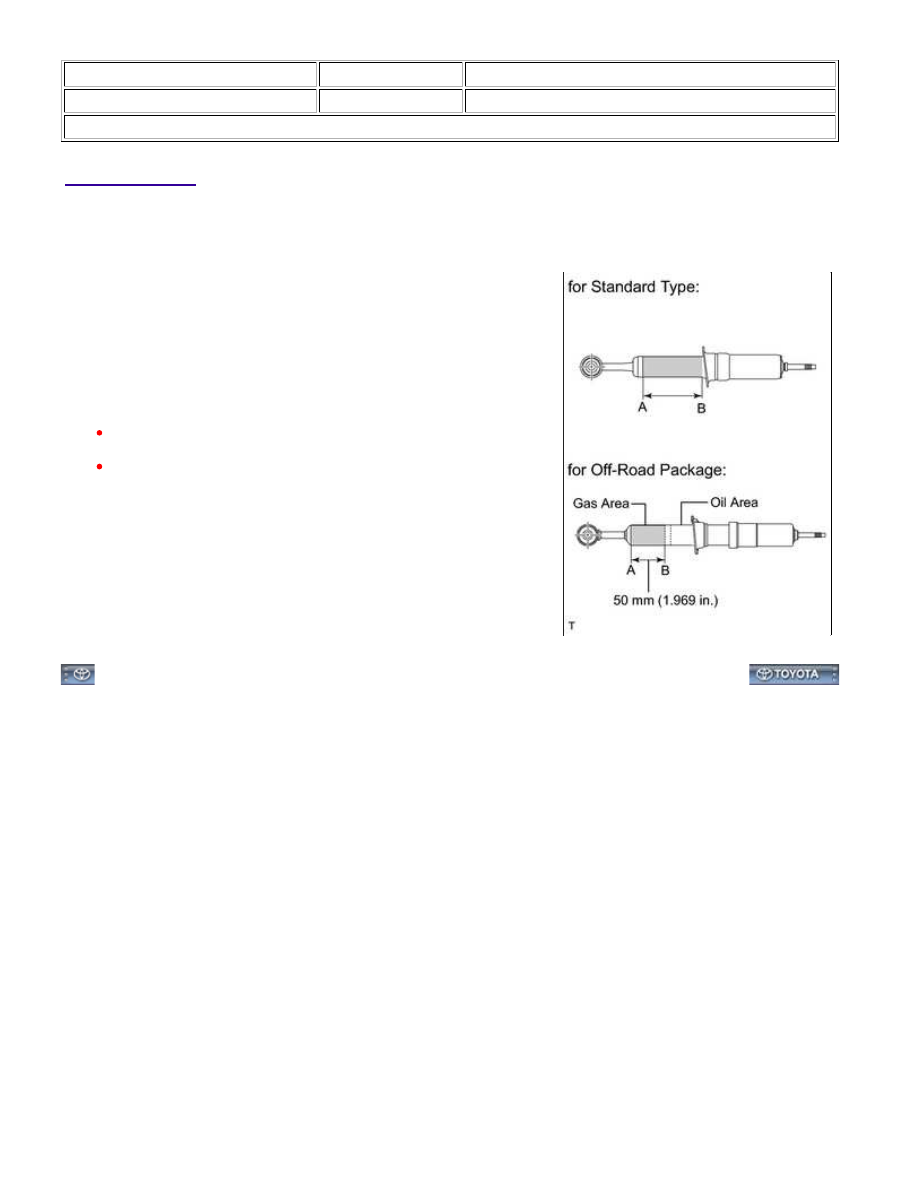

(b) Using a drill, make a hole in the cylinder between A and B

shown in the illustration to discharge the gas inside.

CAUTION:

The gas is colorless, odorless and nonpoisonous.

SUSPENSION: FRONT SHOCK ABSORBER: DISPOSAL; 2015 MY ...
