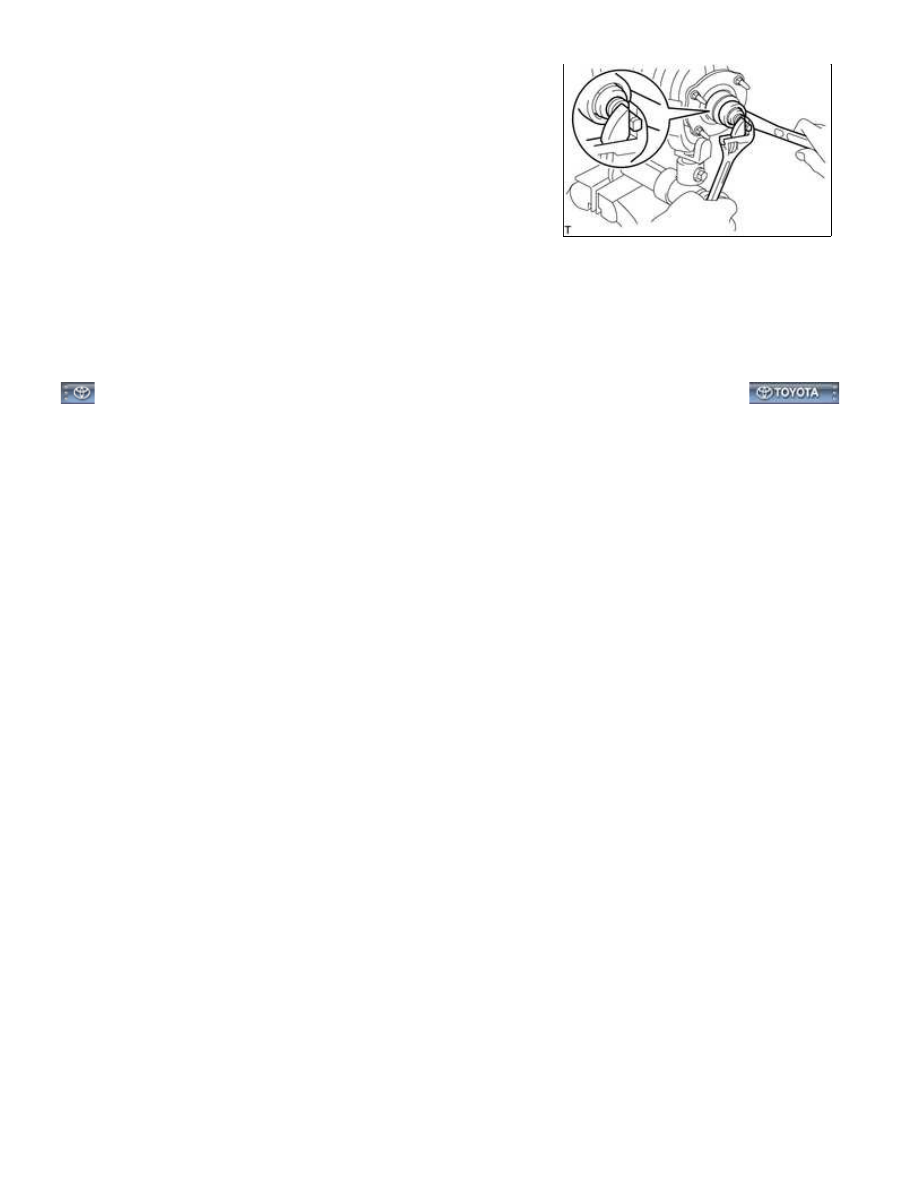

(d) Remove the front support to front shock absorber nut.

CAUTION:

Do not remove the front support to front shock absorber nut

when the coil spring is not free.

2. REMOVE FRONT SUSPENSION SUPPORT SUB-ASSEMBLY LH

(a) Remove the suspension support, 2 retainers and 2 cushions from the shock absorber rod.

3. REMOVE FRONT COIL SPRING LH

(a) Remove the coil spring from the shock absorber.

SUSPENSION: FRONT SHOCK ABSORBER: DISASSEMBLY; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001V4602HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: FRONT SHOCK ABSORBER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

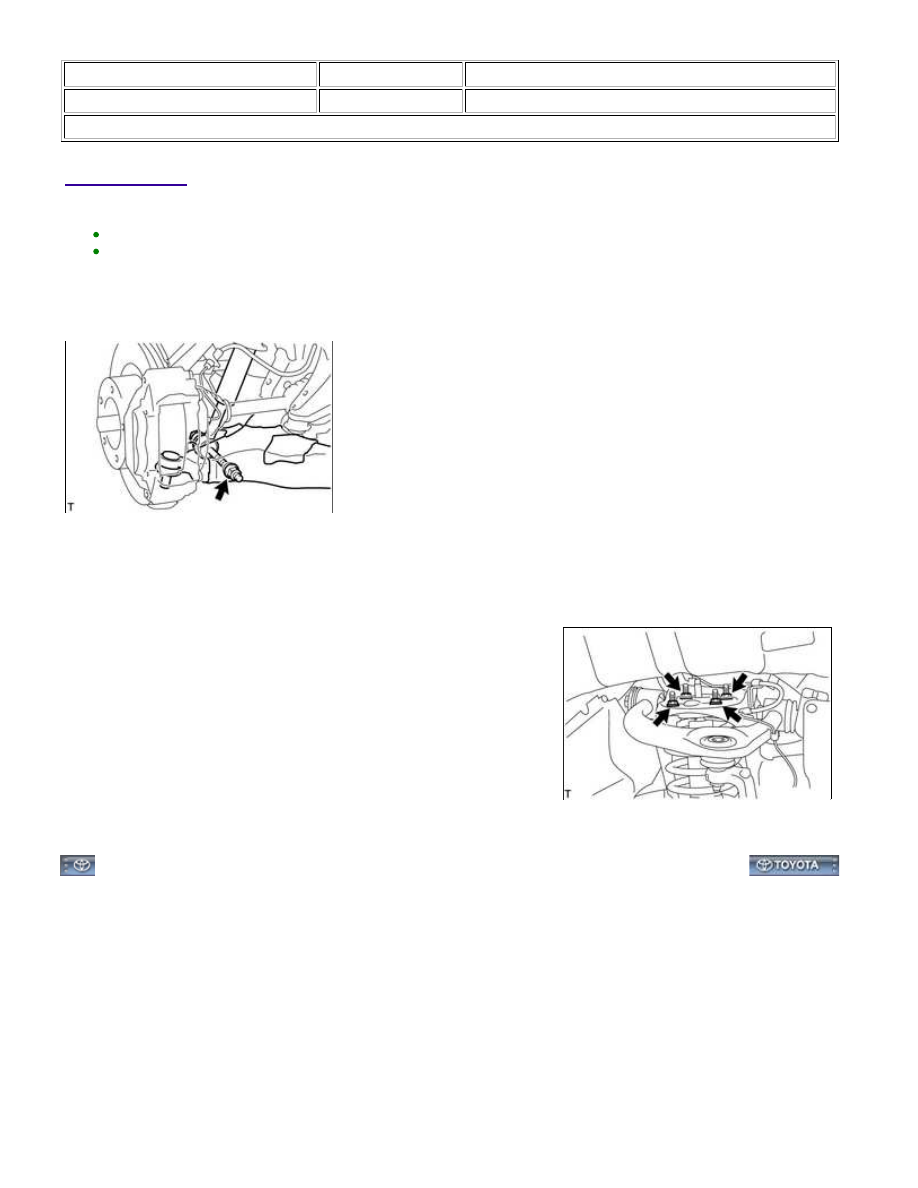

REMOVAL

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.

1. REMOVE FRONT WHEEL

2. REMOVE FRONT SHOCK ABSORBER WITH COIL SPRING LH

(a) Remove the nut and bolt from the shock absorber lower side.

NOTICE:

To prevent the shock absorber with coil spring from falling, leave the bolt inserted.

(b) Remove the 4 nuts.

(c) Remove the bolt (lower side) and shock absorber with coil spring.

SUSPENSION: FRONT SHOCK ABSORBER: REMOVAL; 2015 MY ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000001VPQ021X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: FRONT SHOCK ABSORBER: INSPECTION; 2015 MY Tundra [08/2014 -        ]

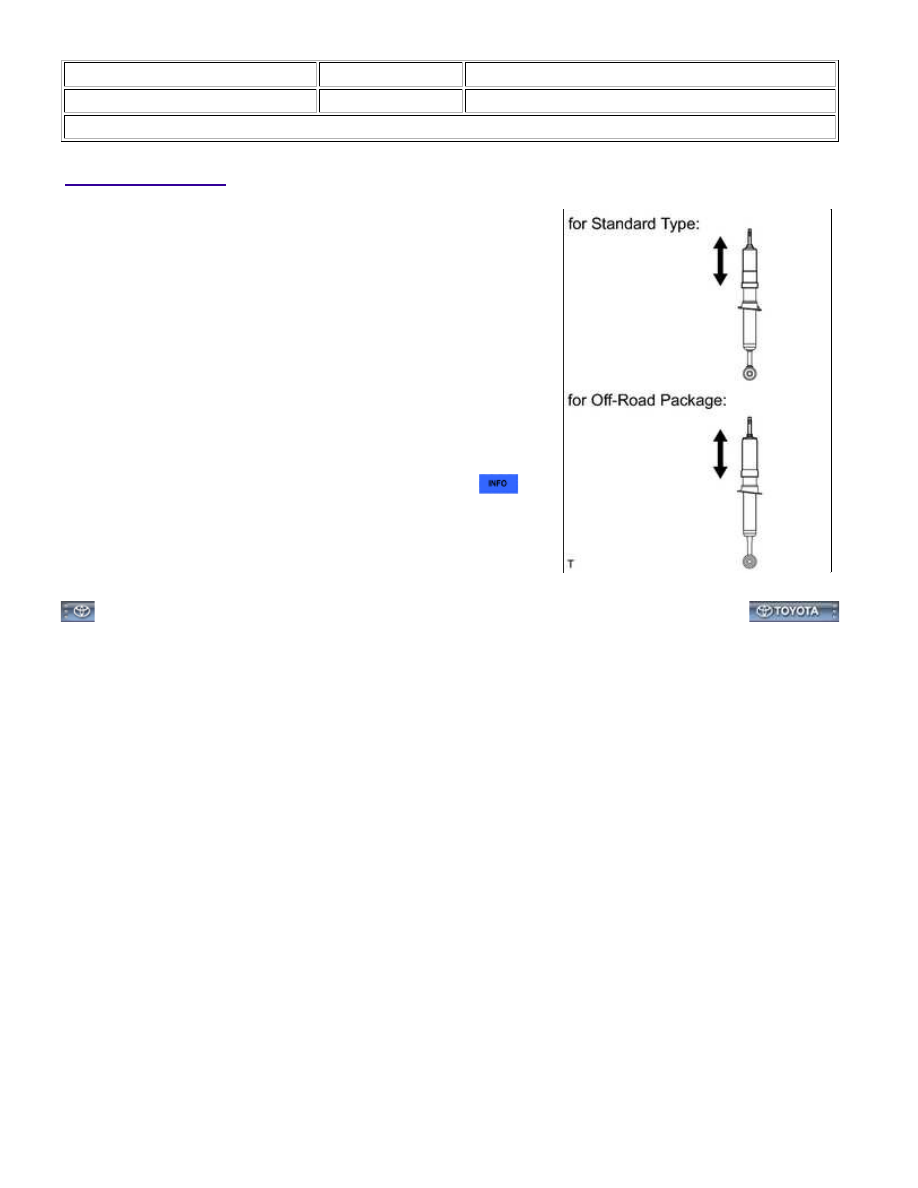

INSPECTION

1. INSPECT FRONT SHOCK ABSORBER ASSEMBLY LH

(a) Compress and extend the shock absorber rod 4 times or more.

Check that there is no abnormal resistance or unusual sound

during the operation.

If there is any abnormality, replace the shock absorber

assembly with a new one.

NOTICE:

.

SUSPENSION: FRONT SHOCK ABSORBER: INSPECTION; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YGB013X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: FRONT SHOCK ABSORBER: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

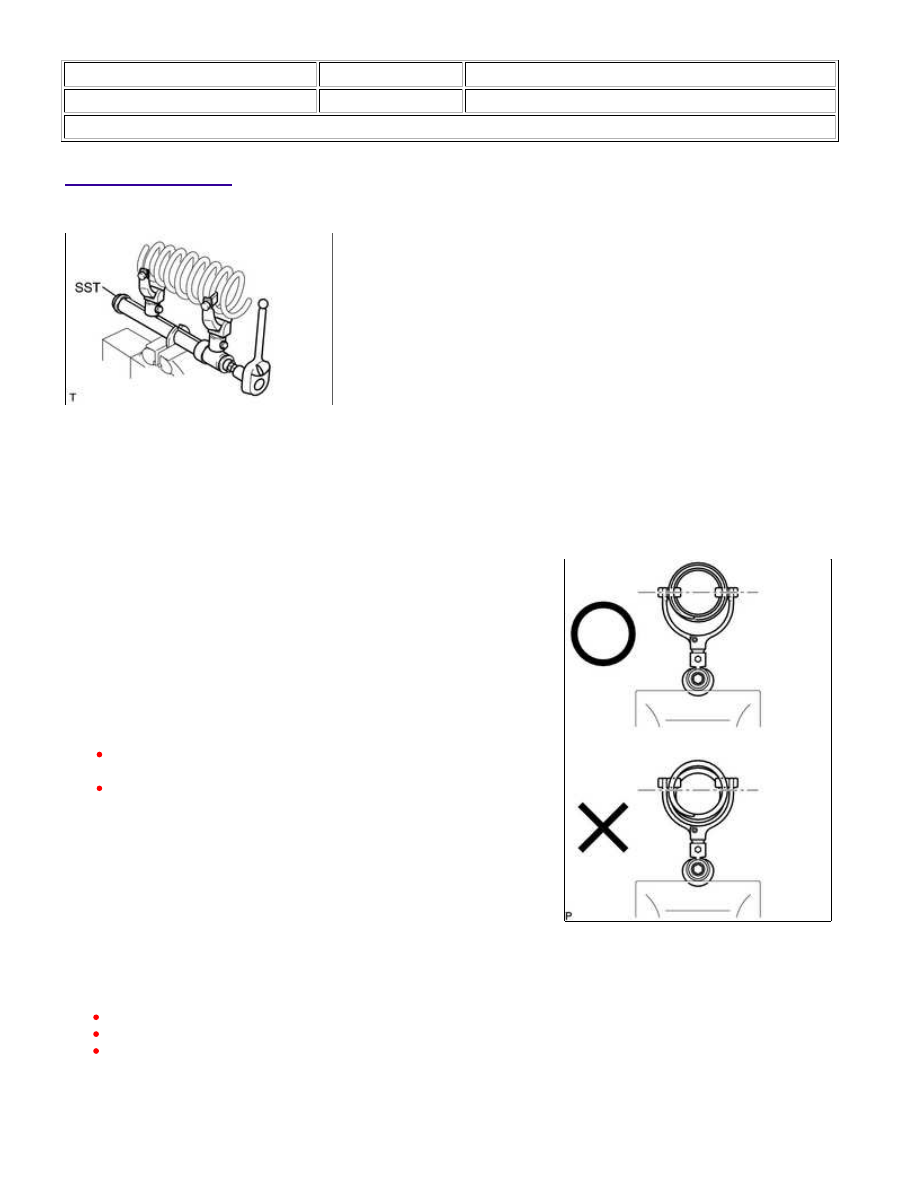

REASSEMBLY

1. INSTALL FRONT COIL SPRING LH

(a) Secure SST in a vise.

SST: 09727-30021

09727-00010

09727-00021

09727-00031

CAUTION:

If the coil spring bends during the compression, immediately stop the compression and reinstall SST.
Do not compress the spring until the coil springs contact each other.
Do not use an impact wrench.

SUSPENSION: FRONT SHOCK ABSORBER: REASSEMBLY; 2015...
