Toyota Tundra (2015 year). Manual - part 2804

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000308J013X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: FRONT LOWER SUSPENSION ARM: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

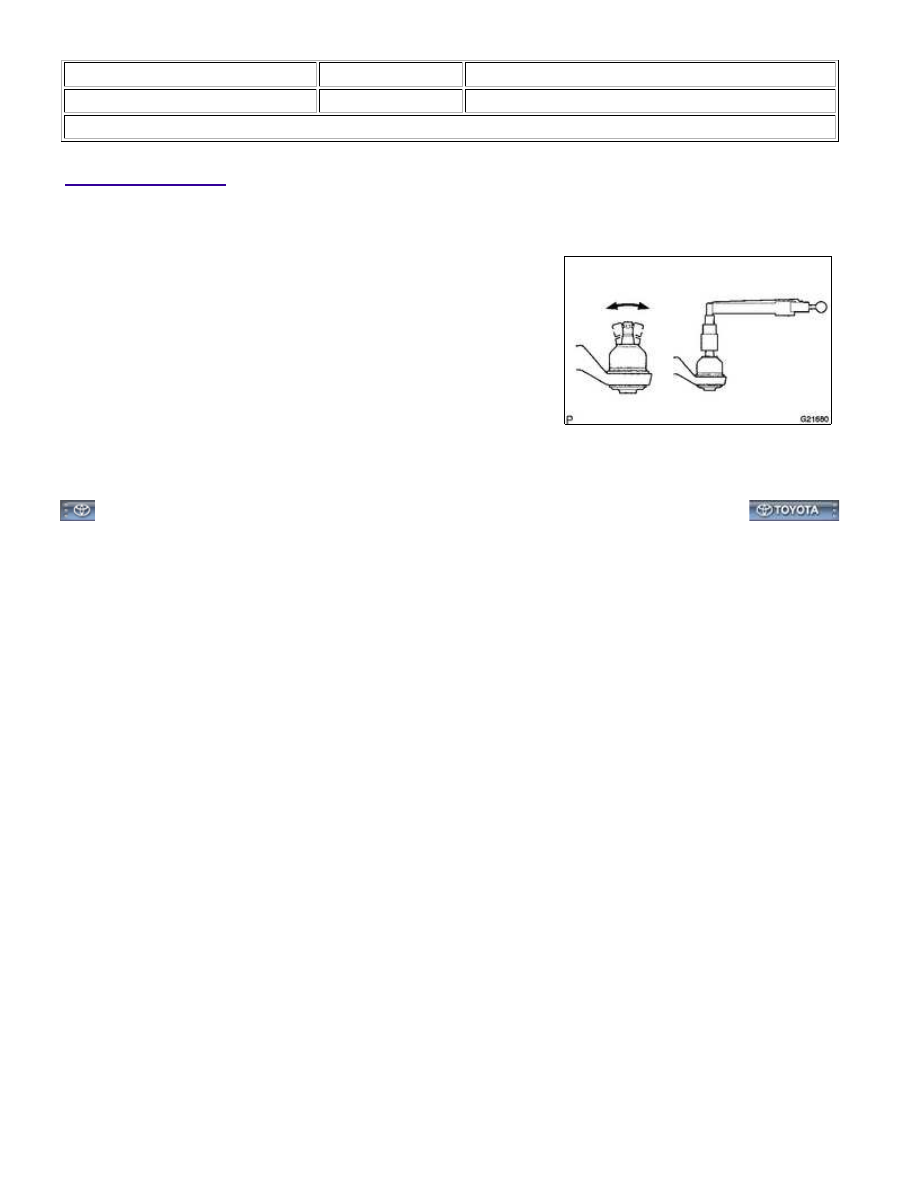

1. INSPECT FRONT NO. 1 SUSPENSION ARM LOWER

SUB-ASSEMBLY LH

(a) As shown in the illustration, move the ball joint stud back and

forth 5 times before installing the nut.

turn.

Standard turning torque:

3.0 to 10.0 N*m (31 to 102 kgf*cm, 27 to 89 in.*lbf)

(c) Check for any cracks and grease leaks on the ball joint dust

cover.

SUSPENSION: FRONT LOWER SUSPENSION ARM: INSPECTION;...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002GN6014X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: FRONT LOWER SUSPENSION ARM: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

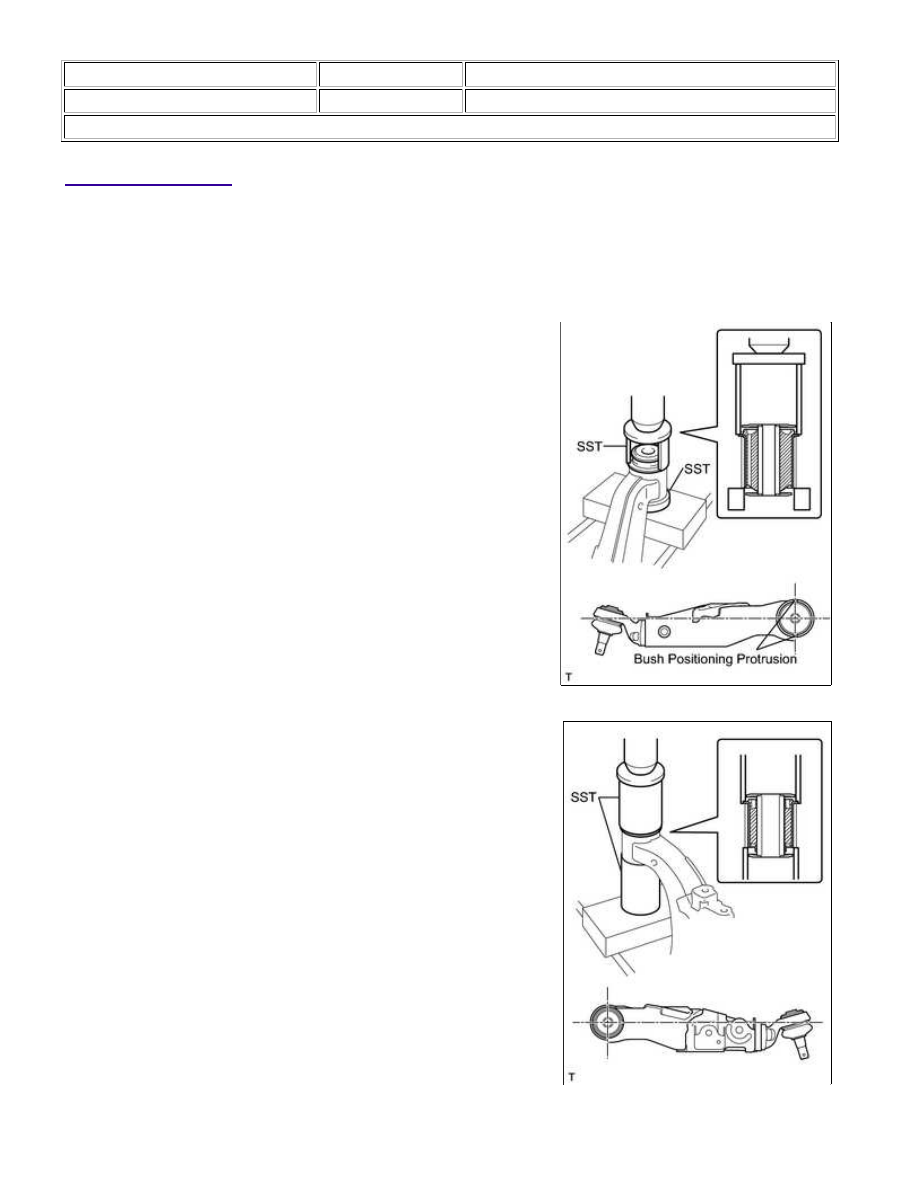

REASSEMBLY

1. INSTALL FRONT NO. 1 SPRING BUMPER LH

(a) Install the No. 1 spring bumper to the vehicle.

Torque:

31 N·m {316 kgf·cm, 23ft·lbf}

2. INSTALL FRONT NO. 2 LOWER ARM LH

(a) Using SST and a press, press in a new bush.

SST: 09710-26011

09710-05081

NOTICE:

Press the bush while making sure the bush positioning

protrusions are perpendicular to the lower arm, as shown in the
illustration.

3. INSTALL FRONT NO. 1 LOWER ARM BUSH LH

(a) Using SST and a press, press in a new bush.

SST: 09223-00010

SST: 09612-30012

SUSPENSION: FRONT LOWER SUSPENSION ARM: REASSEMBLY...

4. INSTALL FRONT LOWER BALL JOINT ATTACHMENT LH

(a) Install the attachment with the nut and a new cotter pin.

Torque:

167 N·m {1703 kgf·cm, 123ft·lbf}

NOTICE:

If the holes for the cotter pin are not aligned, tighten the nut further up to 60°.

SUSPENSION: FRONT LOWER SUSPENSION ARM: REASSEMBLY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001V47029X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: FRONT LOWER SUSPENSION ARM: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

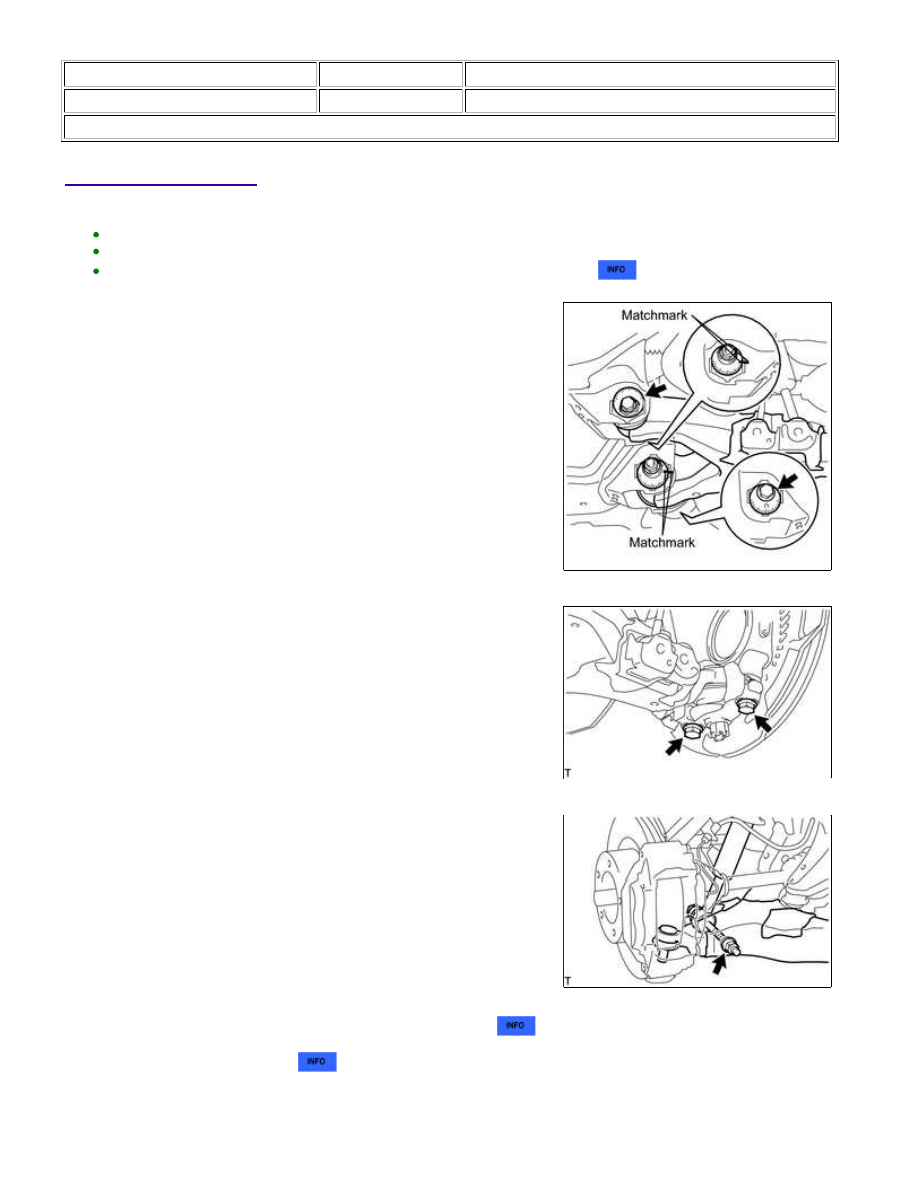

INSTALLATION

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.
A bolt without a torque specification is shown in the standard bolt chart



.

1. TEMPORARILY INSTALL FRONT NO. 1 SUSPENSION

ARM LOWER SUB-ASSEMBLY LH

(a) Install the lower suspension arm with the camber adjusting cam,

No. 2 camber adjusting cam, No. 2 toe adjusting plate, toe

adjusting cam, bolt, nut and washer.

(b) Align the matchmarks on the No. 2 camber adjusting cam and

No. 2 toe adjusting plate. Temporarily install the bolt and nut.

2. CONNECT FRONT LOWER BALL JOINT ATTACHMENT LH

(a) Connect the attachment to the steering knuckle with the 2 bolts.

Torque:

300 N·m {3059 kgf·cm, 221ft·lbf}

3. CONNECT FRONT SHOCK ABSORBER WITH COIL

SPRING LH

(a) Connect the shock absorber with the bolt and nut.

4. INSTALL FRONT STABILIZER LINK ASSEMBLY LH

5. STABILIZE SUSPENSION

6. TIGHTEN FRONT NO. 1 SUSPENSION ARM LOWER SUB-ASSEMBLY LH

SUSPENSION: FRONT LOWER SUSPENSION ARM: INSTALLATI...
