Toyota Tundra (2015 year). Manual - part 2802

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000002GWY00UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: STEERING SYSTEM: ADJUSTMENT; 2015 MY Tundra [08/2014 -        ]

ADJUSTMENT

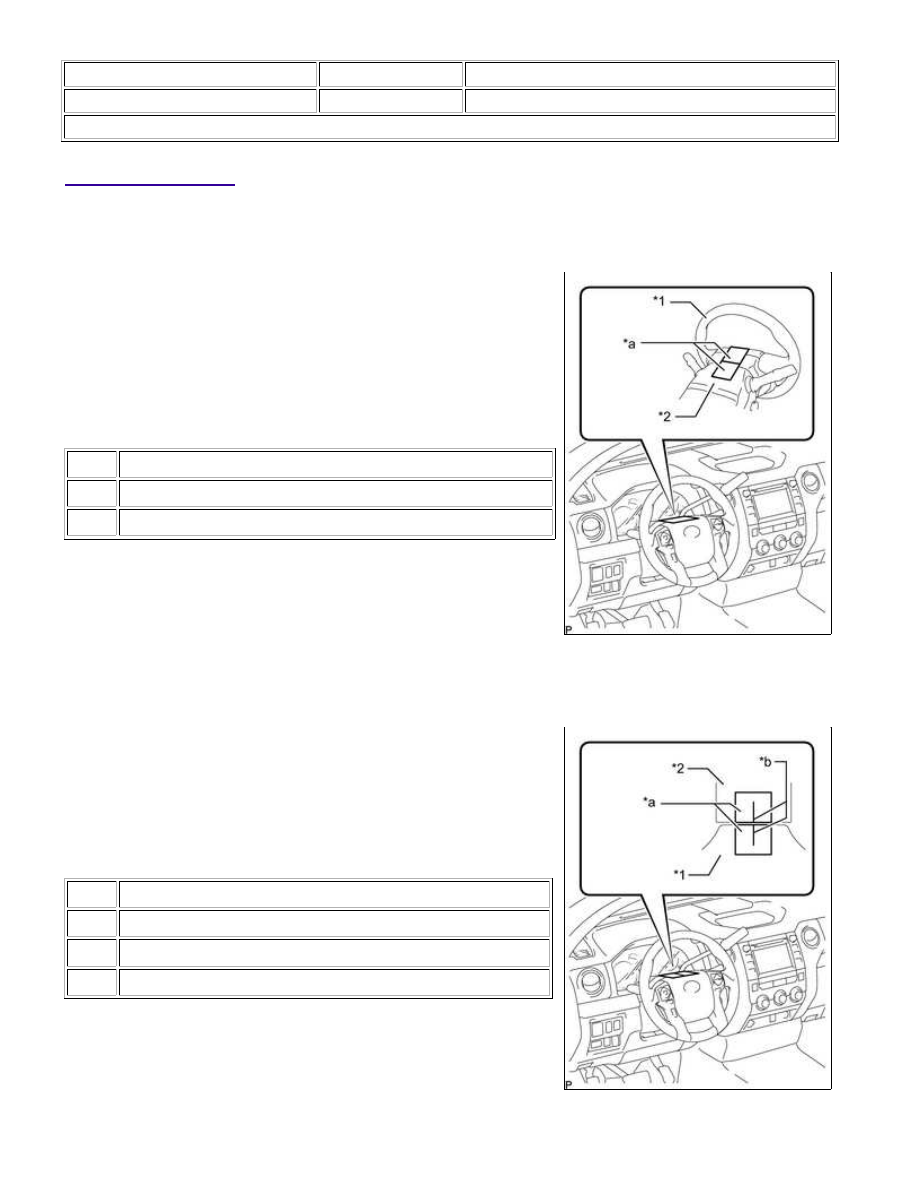

1. STEERING OFF CENTER ADJUSTMENT PROCEDURE

(a) Inspect the steering wheel off center.

Text in Illustration

*1

Steering Wheel

*2

Upper Steering Column Cover

*a

Masking Tape

(3) Draw a line on the masking tape as shown in the illustration.

Text in Illustration

*1

Steering Wheel

*2

Upper Steering Column Cover

*a

Masking Tape

*b

Marked Line

STEERING COLUMN: STEERING SYSTEM: ADJUSTMENT; 2015...

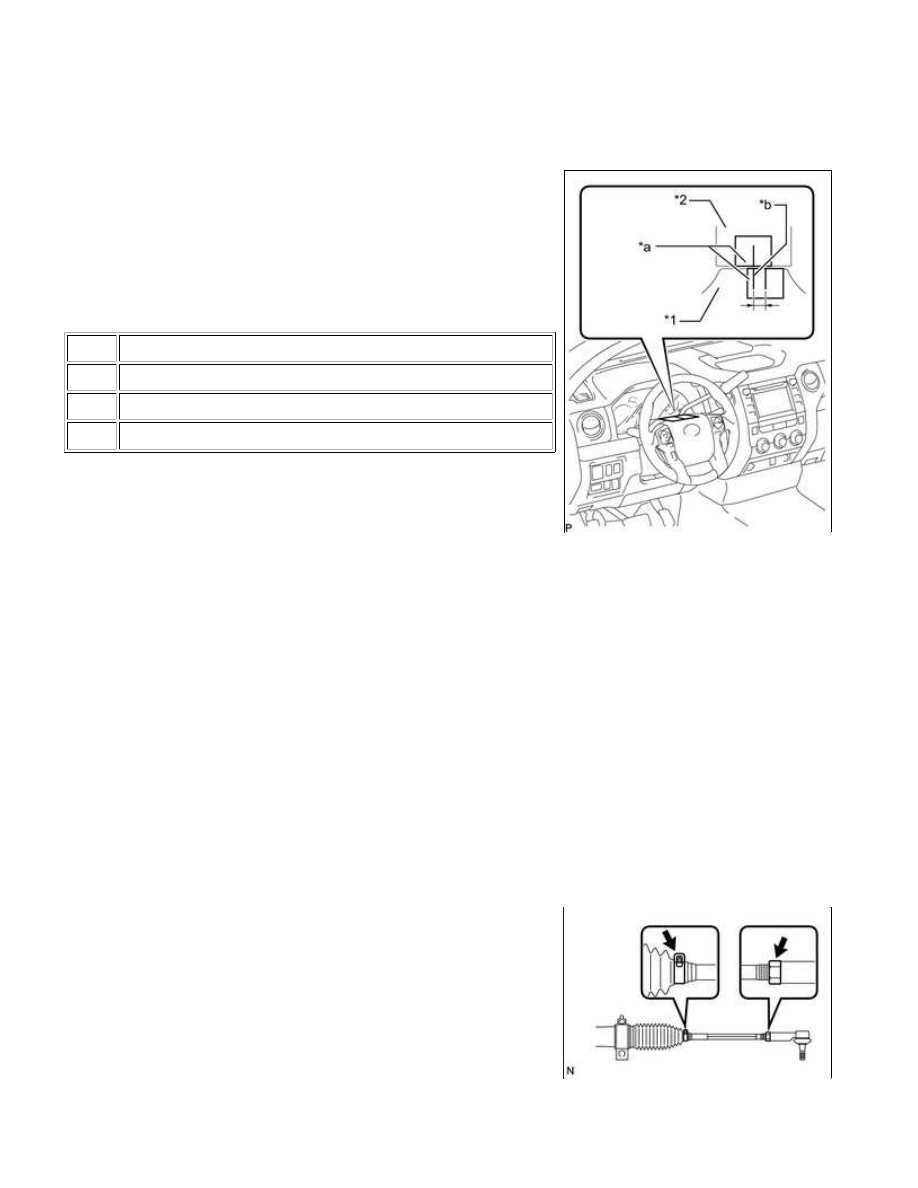

(4) Turn the steering wheel to its straight position.

HINT:

Text in Illustration

*1

Steering Wheel

*2

Upper Steering Column Cover

*a

Masking Tape

*b

New Marked Line

Standard:

Measured distance 1 mm (0.0397 in.) = Steering angle approximately 1 deg.

HINT:

(1) Lift up the vehicle.

(2) Draw a line on the tie rod RH and LH and rack ends where it can easily be seen.

(3) Using a paper gauge, measure the distance from the tie rod end RH and LH to the rack end screws.

HINT:

(5) Loosen the lock nut RH and LH.

STEERING COLUMN: STEERING SYSTEM: ADJUSTMENT; 2015...

(6) Turn the rack end RH and LH by the same amount (but in different directions) according to the steering

angle.

Standard:

Torque:

82 N·m {836 kgf·cm, 60ft·lbf}

NOTICE:

Make sure that the difference in length between the tie rod end RH and LH and rack end screws are within

1.5 mm (0.0596 in.).

(8) Install the boot clip RH and LH.

STEERING COLUMN: STEERING SYSTEM: ADJUSTMENT; 2015...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001W4L01YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

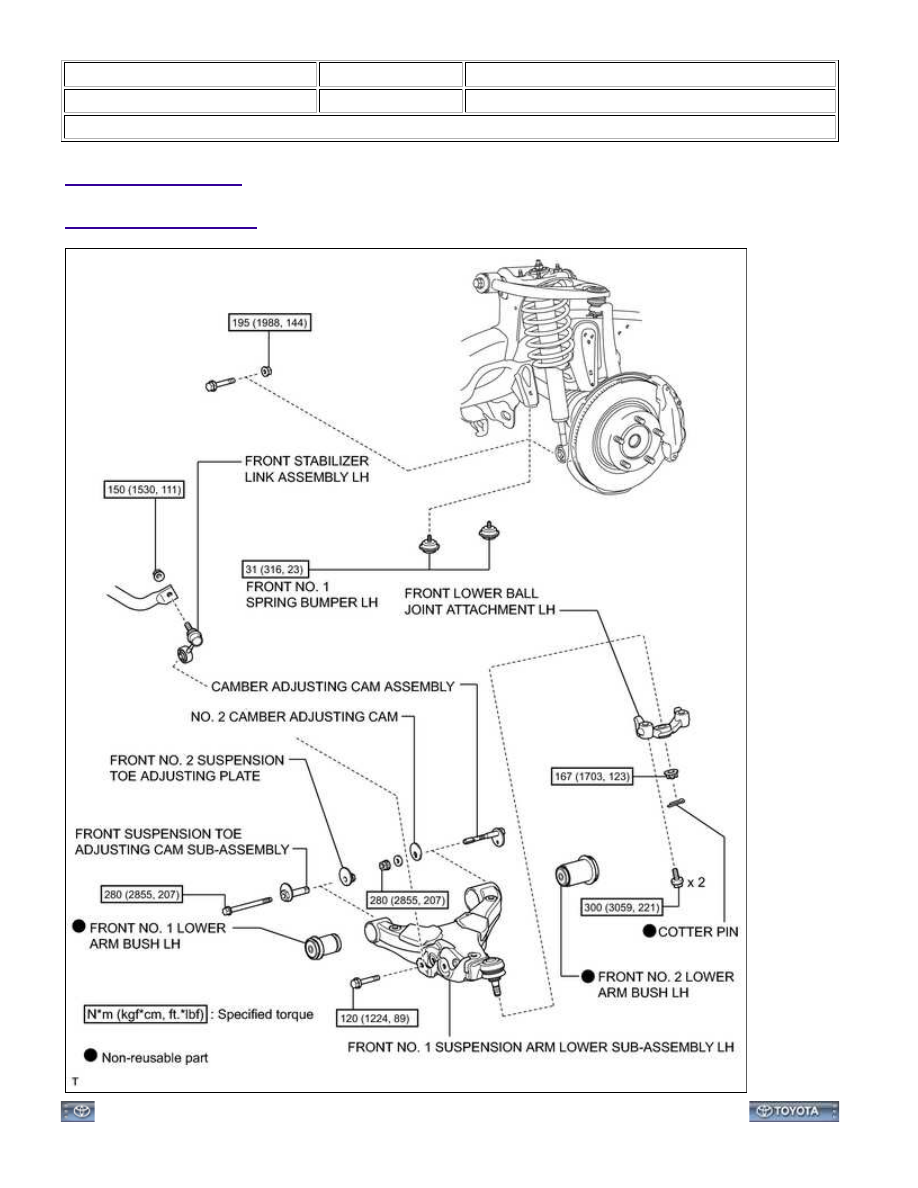

Title: SUSPENSION: FRONT LOWER SUSPENSION ARM: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

SUSPENSION: FRONT LOWER SUSPENSION ARM: COMPONENT...
