Title: STEERING COLUMN: STEERING SYSTEM: PRECAUTION; 2015 MY Tundra [08/2014 -        ]

PRECAUTION

1. HANDLING PRECAUTIONS FOR STEERING SYSTEM

(a) The vehicle is equipped with an SRS (Supplemental Restraint System) such as airbags. Failure to carry out

service operations in the correct sequence could cause the SRS to unexpectedly deploy during servicing.

This may cause a serious accident. Before servicing (including inspection, replacement, removal and

.

2. PRECAUTIONS FOR REMOVAL, INSTALLATION AND REPLACEMENT OF POWER STEERING

COMPONENTS

(a) Be sure to turn the front wheels straight ahead when removing and installing the power steering link

assembly.

STEERING COLUMN: STEERING SYSTEM: PRECAUTION; 2015 ...

Last Modified: 9-16-2014

6.6 T

Doc ID: RM000002GX001ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: STEERING SYSTEM: PROBLEM SYMPTOMS TABLE; 2015 MY Tundra [08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

Steering system

SYMPTOM

SUSPECTED AREA

SEE PAGE

Hard steering

Tires (Improperly inflated)

Power steering fluid level (Low) (for 1UR-FE)

Power steering fluid level (Low) (for 3UR-FE, 3UR-FBE)

Drive belt (Loose) (for 1UR-FE)

Drive belt (Loose) (for 3UR-FE, 3UR-FBE)

Front wheel alignment (Incorrect)

Steering system joints (Worn)

-

Suspension arm ball joints (Worn)

Steering column (Binding)

-

Power steering vane pump (for 1UR-FE)

Power steering vane pump (for 3UR-FE, 3UR-FBE)

Power steering gear

Poor return

Tires (Improperly inflated)

Front wheel alignment (Incorrect)

Steering column (Binding)

-

Power steering gear

Excessive play

Steering system joints (Worn)

-

Suspension arm ball joints (Worn)

Intermediate shaft, Sliding yoke (Worn)

-

Front wheel bearing (Worn) (for 2WD)

Front wheel bearing (Worn) (for 4WD)

Power steering gear

Abnormal noise

Power steering fluid level (Low) (for 1UR-FE)

Power steering fluid level (Low) (for 3UR-FE, 3UR-FBE)

Steering system joints (Worn)

-

STEERING COLUMN: STEERING SYSTEM: PROBLEM SYMPTO...

SYMPTOM

SUSPECTED AREA

SEE PAGE

Power steering vane pump (for 1UR-FE)

Power steering vane pump (for 3UR-FE, 3UR-FBE)

Power steering gear

STEERING COLUMN: STEERING SYSTEM: PROBLEM SYMPTO...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002GX100MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: STEERING SYSTEM: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. CHECK STEERING WHEEL FREE PLAY

(a) Stop the vehicle and face the tires straight ahead.

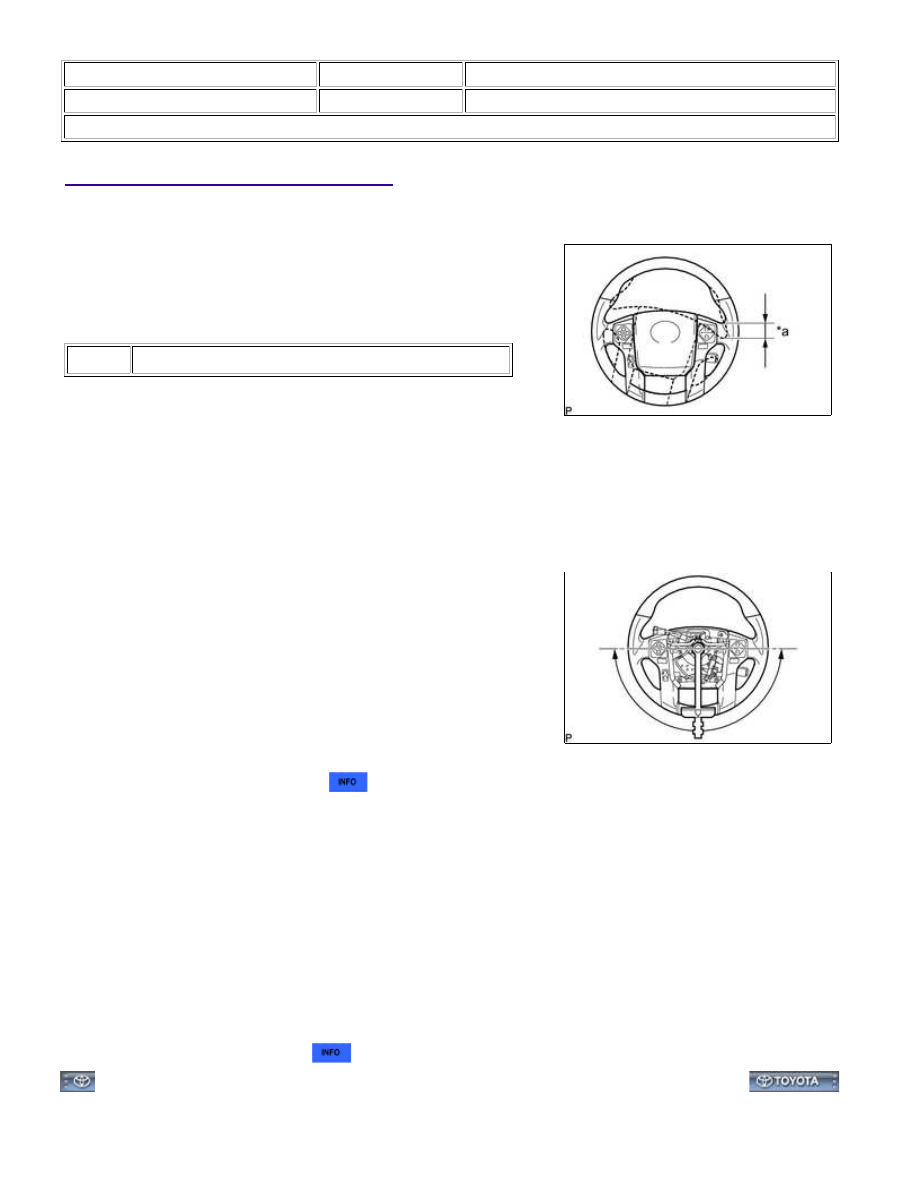

Text in Illustration

*a

Maximum Free Play

(b) Gently turn the steering wheel to the right and left with a finger, and check the steering wheel free play.

Maximum free play:

30 mm (1.18 in.)

2. CHECK STEERING EFFORT

(a) Center the steering wheel.

(b) Remove the steering wheel pad



.

(c) Start the engine and idle it.

(d) Measure the steering effort in both directions.

Steering effort (Reference):

4.9 N*m (50 kgf*cm, 43 in.*lbf)

HINT:

Check the tire type, pressure and contact surface before making your diagnosis.

(e) Tighten the steering wheel set nut.

Torque:

50 N·m {510 kgf·cm, 37ft·lbf}

(f) Install the steering wheel pad



.
