(d) Using a screw extractor, remove the 2 tapered-head bolts, and

then remove the upper steering column with switch bracket and

the steering lock bracket from the steering column.

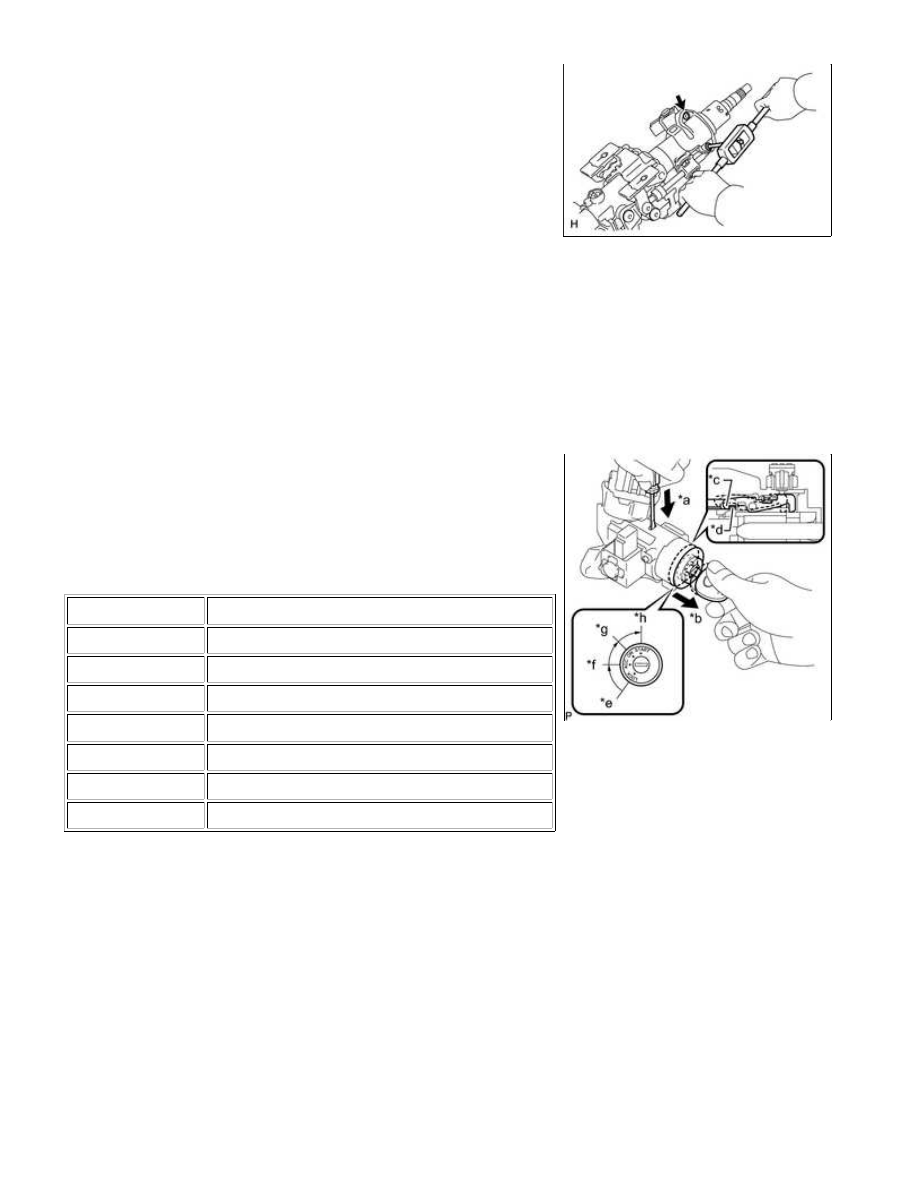

4. REMOVE IGNITION SWITCH LOCK CYLINDER ASSEMBLY

(a) Turn the ignition switch lock cylinder to the ACC position.

the ignition switch lock cylinder assembly until its claw contacts

HINT:

Make sure to pull the ignition switch lock cylinder assembly until

*a

Push

*b

Pull

*c

Claw

*d

Stopper

*e

LOCK

*f

ACC

*g

ON

*h

START

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Power...

cylinder assembly.

HINT:

When the ignition lock cylinder assembly detach, a click sound is

heard.

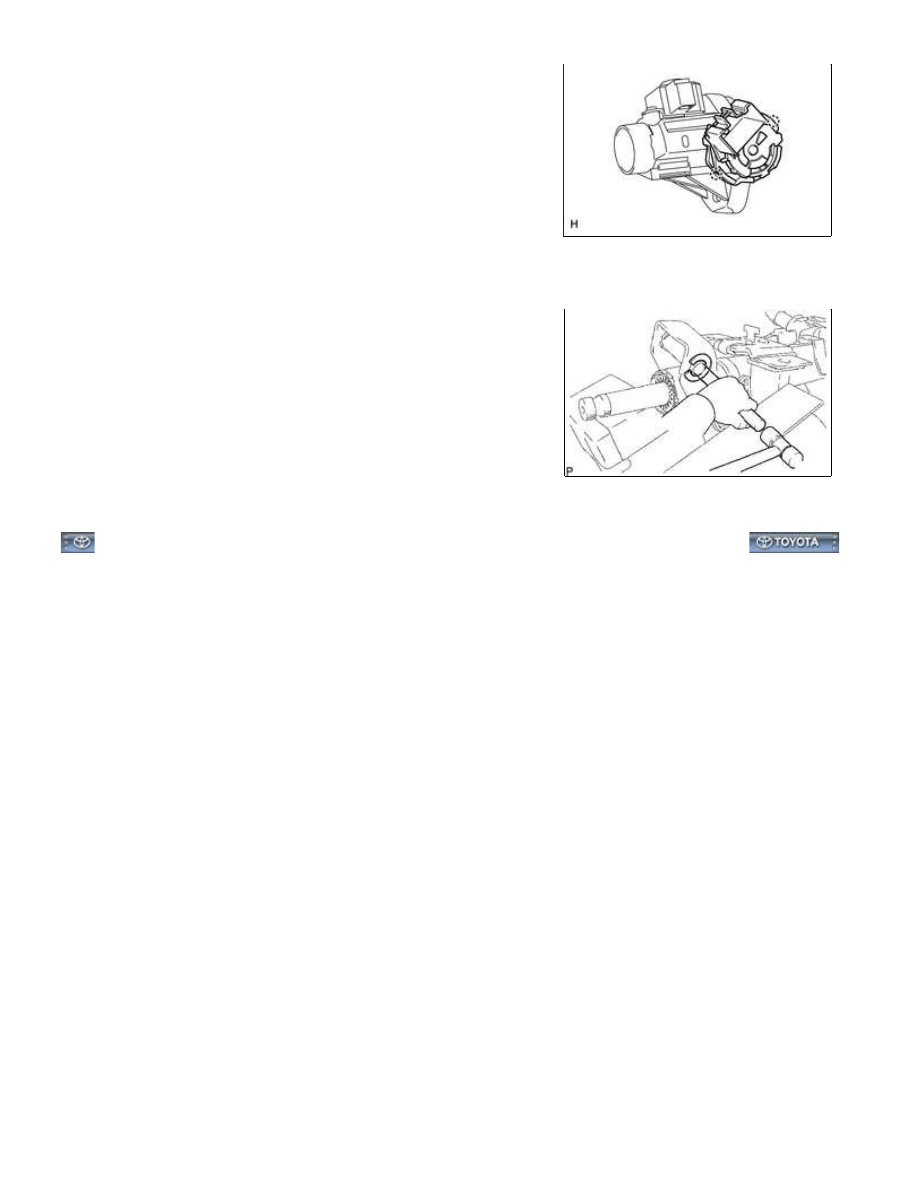

5. REMOVE UNLOCK WARNING SWITCH ASSEMBLY

(a) Detach the 2 claws and remove the switch.

6. REMOVE KEY INTERLOCK SOLENOID

(a) Remove the 2 screws and key interlock solenoid from the switch

bracket.

7. REMOVE IGNITION SWITCH ASSEMBLY

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Power...

(a) Detach the 2 claws and remove the ignition switch from the

switch bracket.

8. REMOVE STEERING COLUMN BRACKET SPACER

(a) Using a brass bar, hammer and vise, gently strike the central

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Power...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002ZQM01BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Power Tilt and Power Telescopic Steering

Column): INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

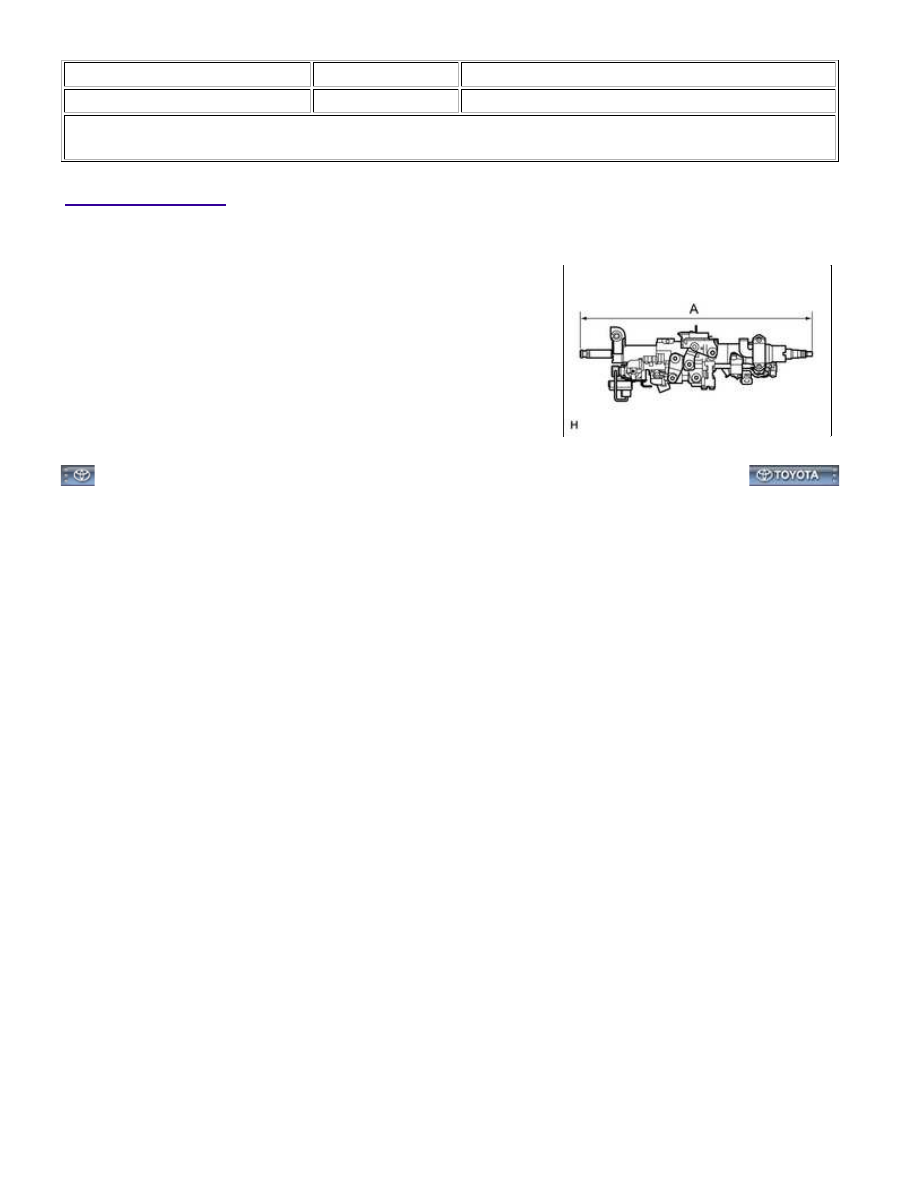

1. INSPECT STEERING COLUMN ASSEMBLY

528 mm (1.73 ft.)
