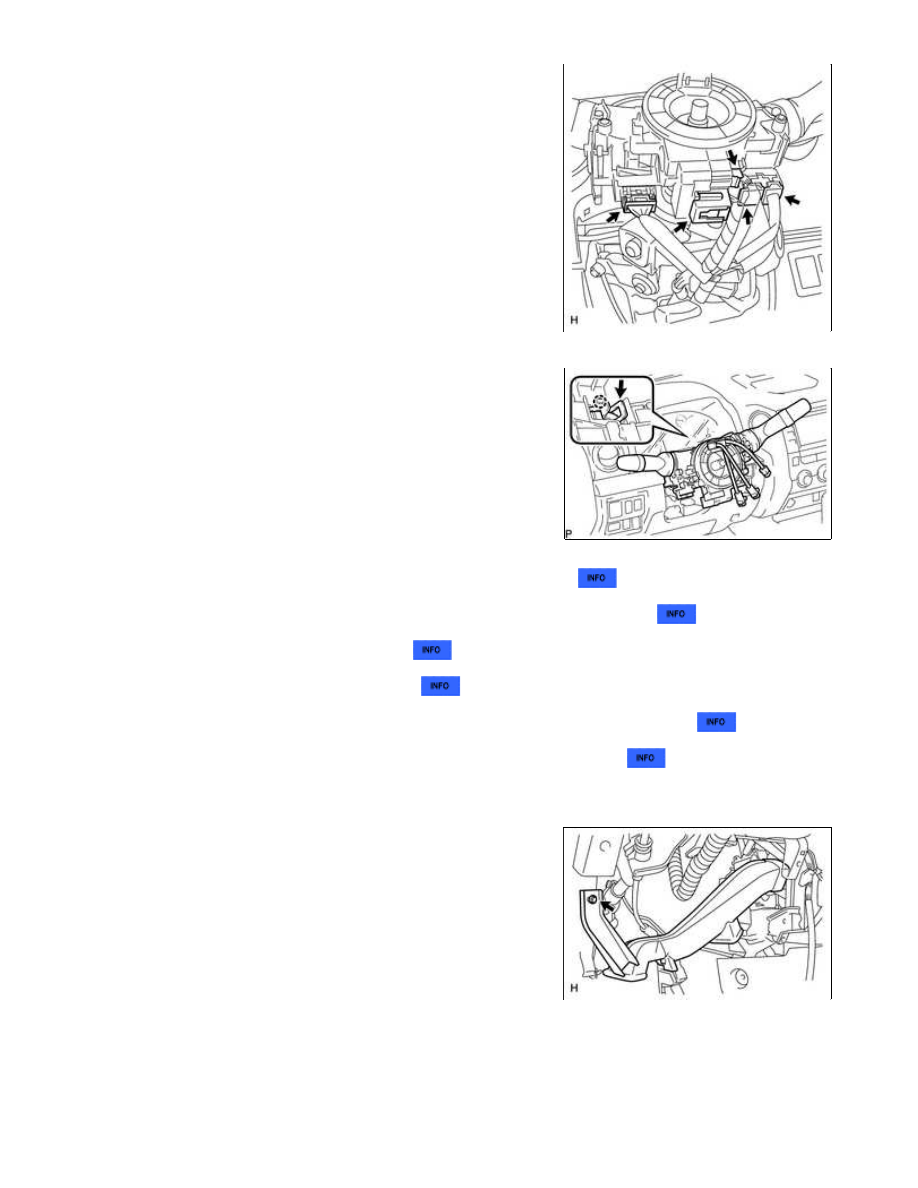

(a) Disconnect the 5 connectors from the combination switch with

spiral cable.

12. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab)

13. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax)

14. REMOVE COWL SIDE TRIM BOARD LH

15. REMOVE INSTRUMENT SIDE PANEL LH

16. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

17. REMOVE LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

18. REMOVE NO. 1 AIR DUCT SUB-ASSEMBLY

(a) Remove the bolt and air duct.

19. REMOVE STEERING INTERMEDIATE SHAFT ASSEMBLY

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Power...

(a) Remove the 3 bolts and nut.

(b) Put matchmarks on the steering intermediate shaft and the

steering column.

Text in Illustration

*a

Matchmark

(c) Remove the bolt and steering intermediate shaft from the steering column.

(d) Put matchmarks on the No. 2 steering intermediate shaft and

steering intermediate shaft.

Text in Illustration

*a

Matchmark

(e) Remove the bolt and steering intermediate shaft from the No. 2 steering intermediate shaft.

20. REMOVE NO. 2 STEERING INTERMEDIATE SHAFT SUB-ASSEMBLY

(a) Put matchmarks on the No. 2 steering intermediate shaft and

power steering gear.

Text in Illustration

*a

Matchmark

(b) Remove the bolt and No. 2 steering intermediate shaft from the power steering gear.

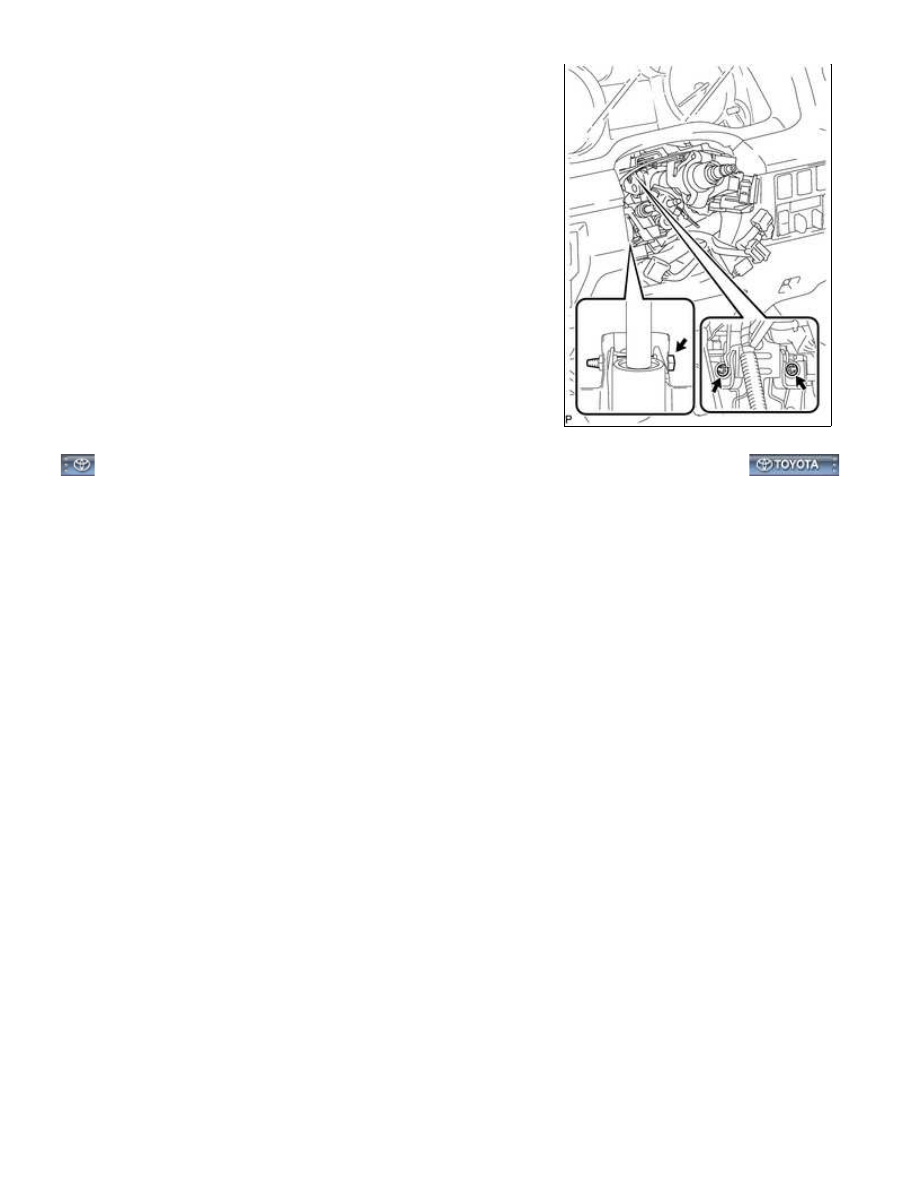

21. REMOVE STEERING COLUMN ASSEMBLY

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Power...

(a) Remove the bolt and 2 nuts. Then remove the steering column

from the instrument panel reinforcement.

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Power...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZQO01CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Power Tilt and Power Telescopic Steering

Column): DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

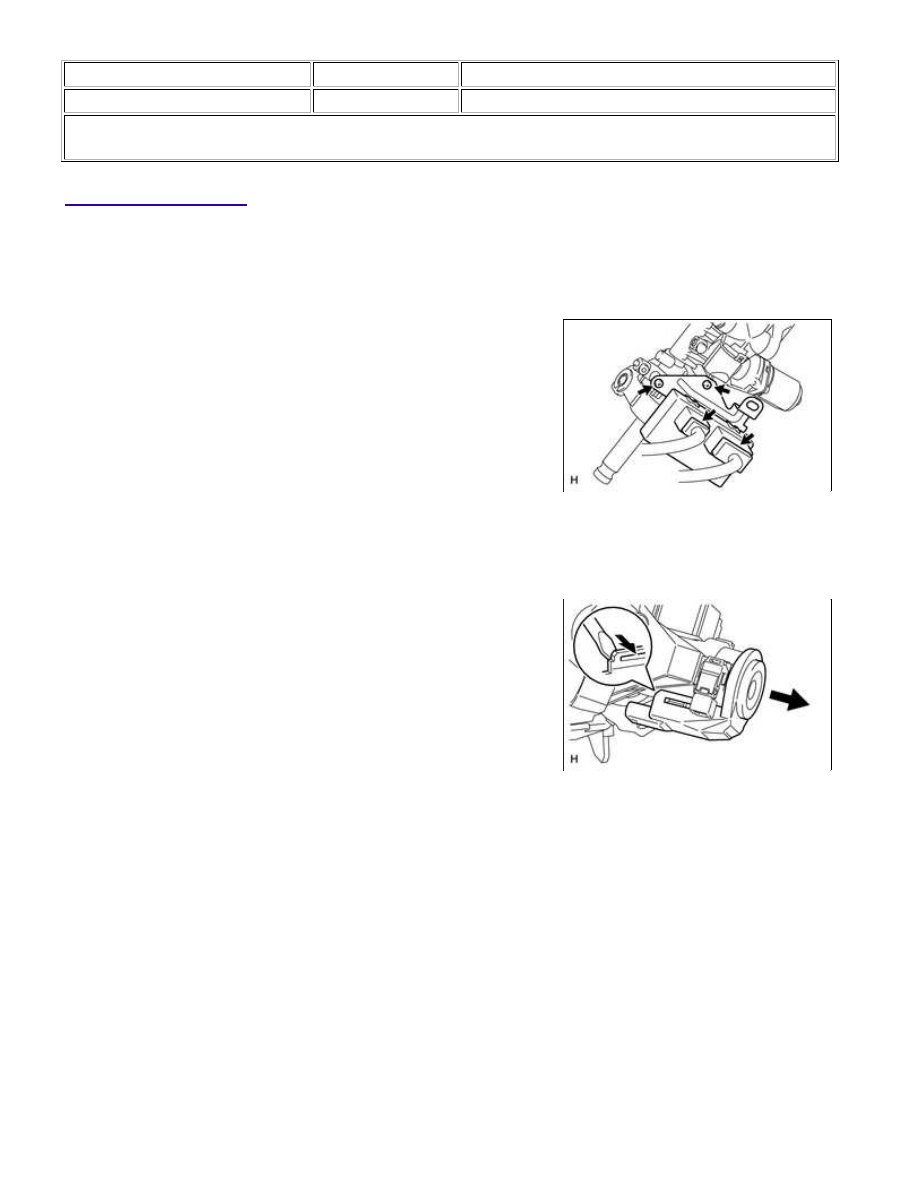

DISASSEMBLY

NOTICE:

When using a vise, do not overtighten it.

1. REMOVE MULTIPLEX TILT AND TELESCOPIC ECU

(a) Disconnect the 2 ECU connectors.

(b) Remove the 2 screws and ECU.

2. REMOVE TRANSPONDER KEY AMPLIFIER

(a) Using a screwdriver, widen the claws attached to the upper

bracket by approximately 1.0 mm (0.0394 in.).

(b) Pull out the transponder key amplifier with the claws open.

NOTICE:

Using excessive force may damage the case.

3. REMOVE UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY

(a) Secure the steering column in a vise.

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Power...
