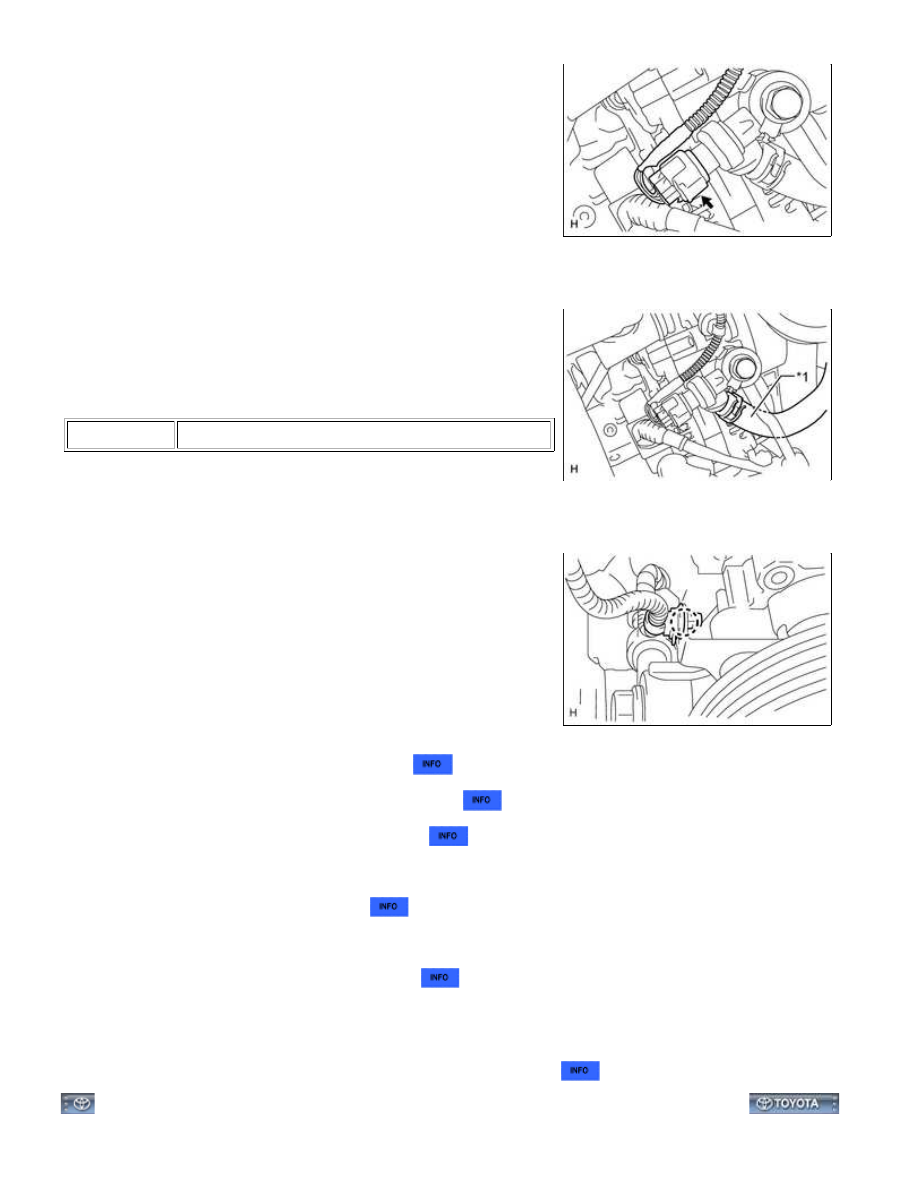

(a) Connect the power steering oil pressure sensor connector.

4. CONNECT NO. 1 OIL RESERVOIR TO PUMP HOSE

(a) Connect the No. 1 oil reservoir to pump hose, and slide the

clamp to secure it.

Text in Illustration

*1

Pump Hose

5. CONNECT WIRE HARNESS CLAMP

(a) Connect the wire harness clamp.

6. INSTALL FAN AND GENERATOR V BELT

7. INSTALL AIR CLEANER CASE SUB-ASSEMBLY

8. INSTALL V-BANK COVER SUB-ASSEMBLY

9. ADD POWER STEERING FLUID

10. BLEED POWER STEERING FLUID

11. INSPECT FOR POWER STEERING FLUID LEAK

12. INSTALL NO. 1 ENGINE UNDER COVER

13. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

Some systems need to be initialized after the cable is reconnected



.

POWER STEERING: VANE PUMP (for 1UR-FE): INSTALLATION; 2...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031M803VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: POWER STEERING: VANE PUMP (for 3UR-FE, 3UR-FBE): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

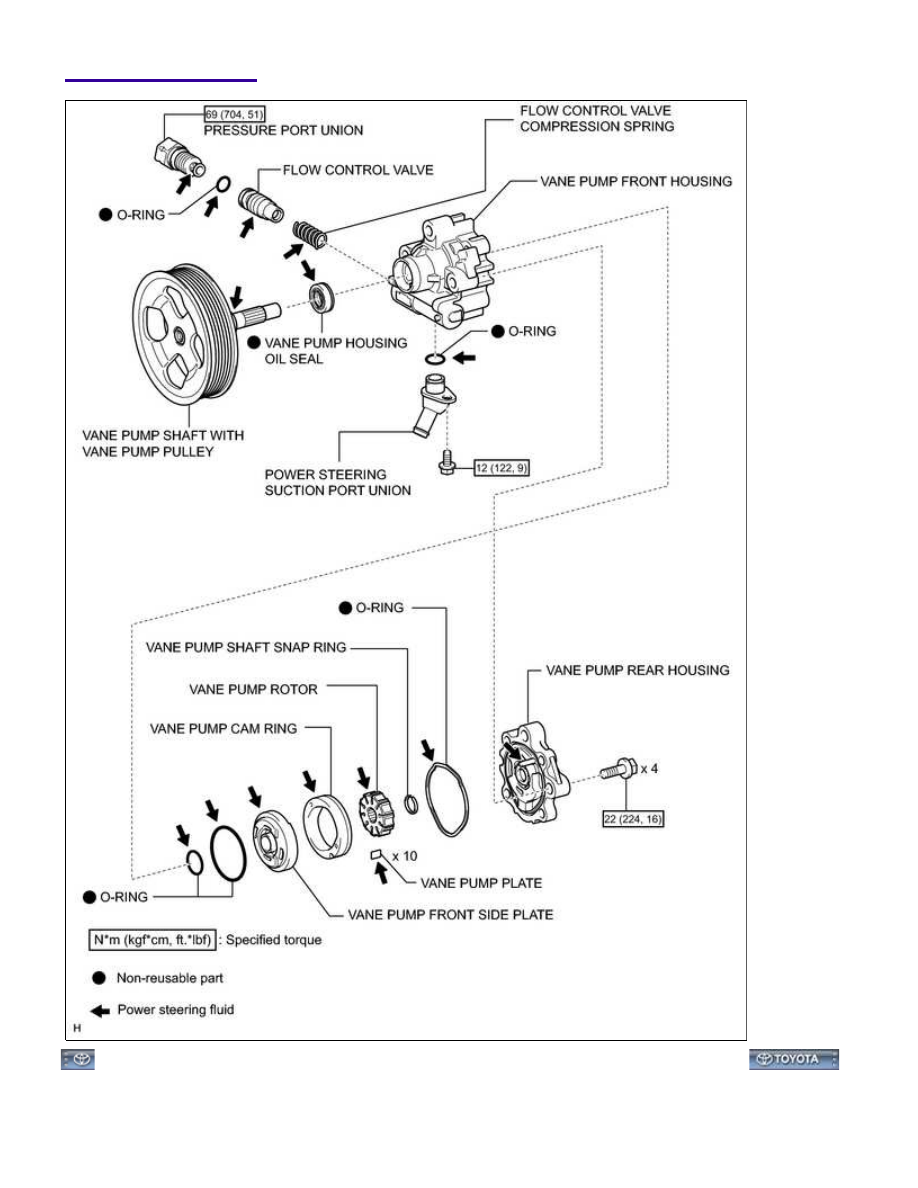

COMPONENTS

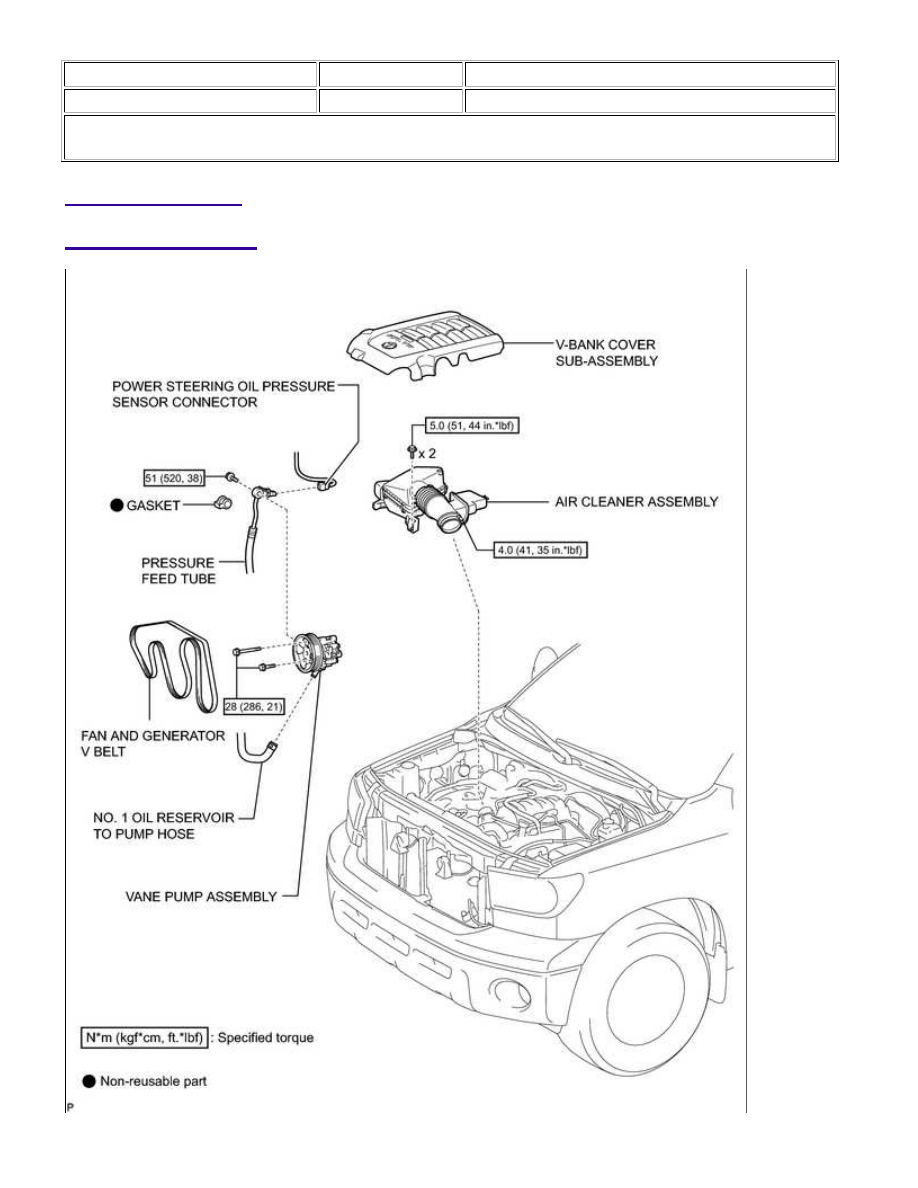

ILLUSTRATION

POWER STEERING: VANE PUMP (for 3UR-FE, 3UR-FBE): COMP...

ILLUSTRATION

POWER STEERING: VANE PUMP (for 3UR-FE, 3UR-FBE): COMP...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002H5D052X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: POWER STEERING: VANE PUMP (for 3UR-FE, 3UR-FBE): REMOVAL; 2015 MY Tundra [08/2014 -        ]

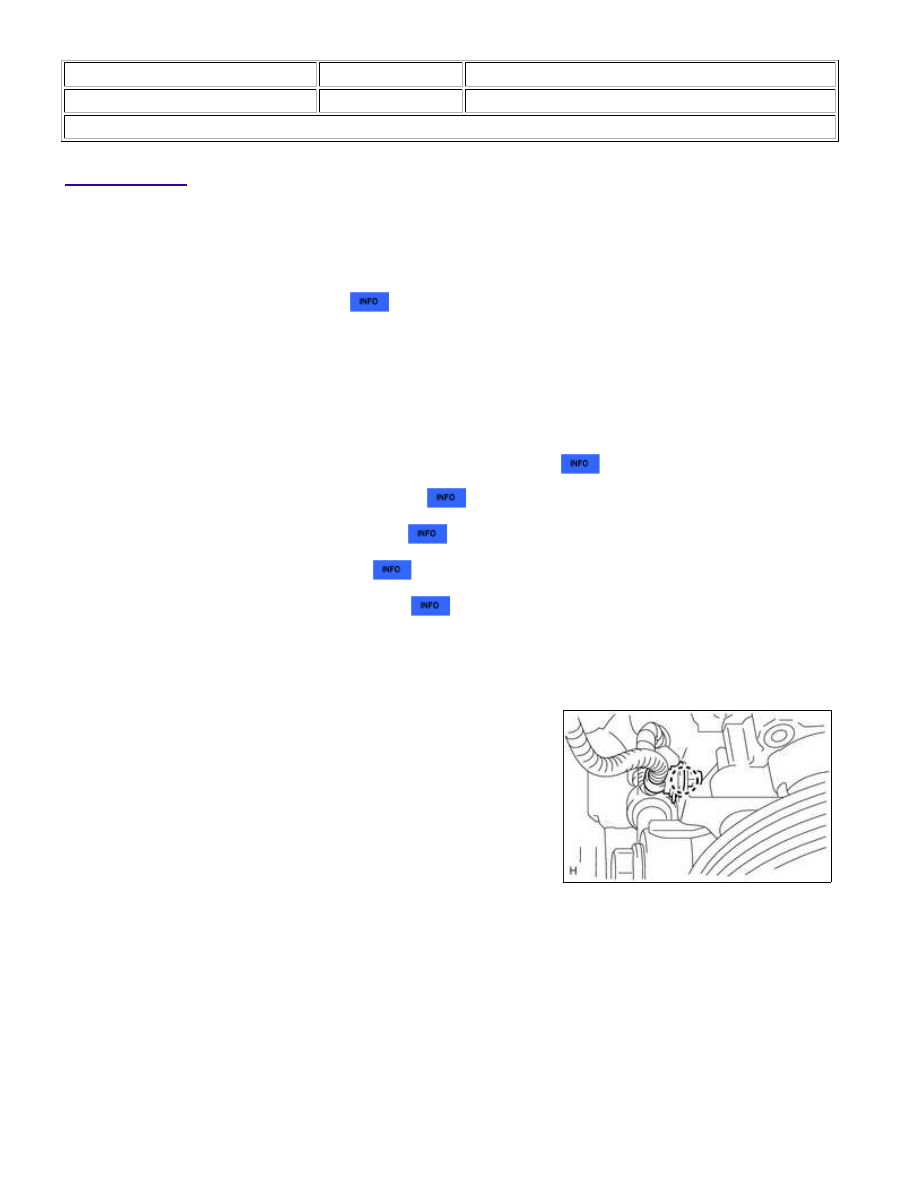

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

Some systems need to be initialized after the cable is reconnected



.

3. REMOVE V-BANK COVER SUB-ASSEMBLY

4. REMOVE NO. 1 ENGINE UNDER COVER

5. REMOVE AIR CLEANER ASSEMBLY

6. REMOVE FAN AND GENERATOR V BELT

7. DRAIN POWER STEERING FLUID

8. DISCONNECT WIRE HARNESS CLAMP

(a) Disconnect the wire harness clamp.

9. DISCONNECT NO. 1 OIL RESERVOIR TO PUMP HOSE
