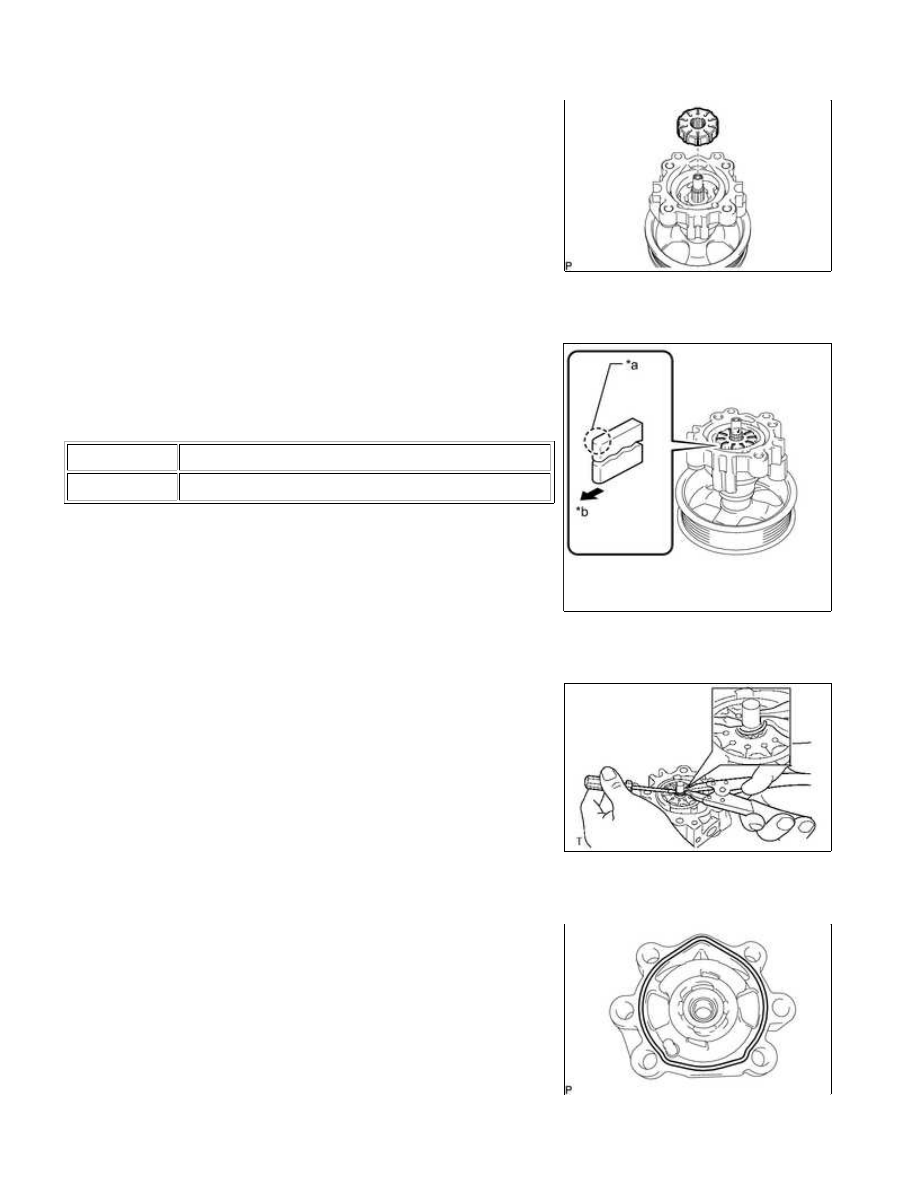

5. INSTALL VANE PUMP ROTOR

(a) Install the vane pump rotor.

HINT:

The vane pump rotor can be installed in both directions.

(b) Coat the 10 vane pump plates with power steering fluid.

(c) Install the vane pump plates with the round end facing outward.

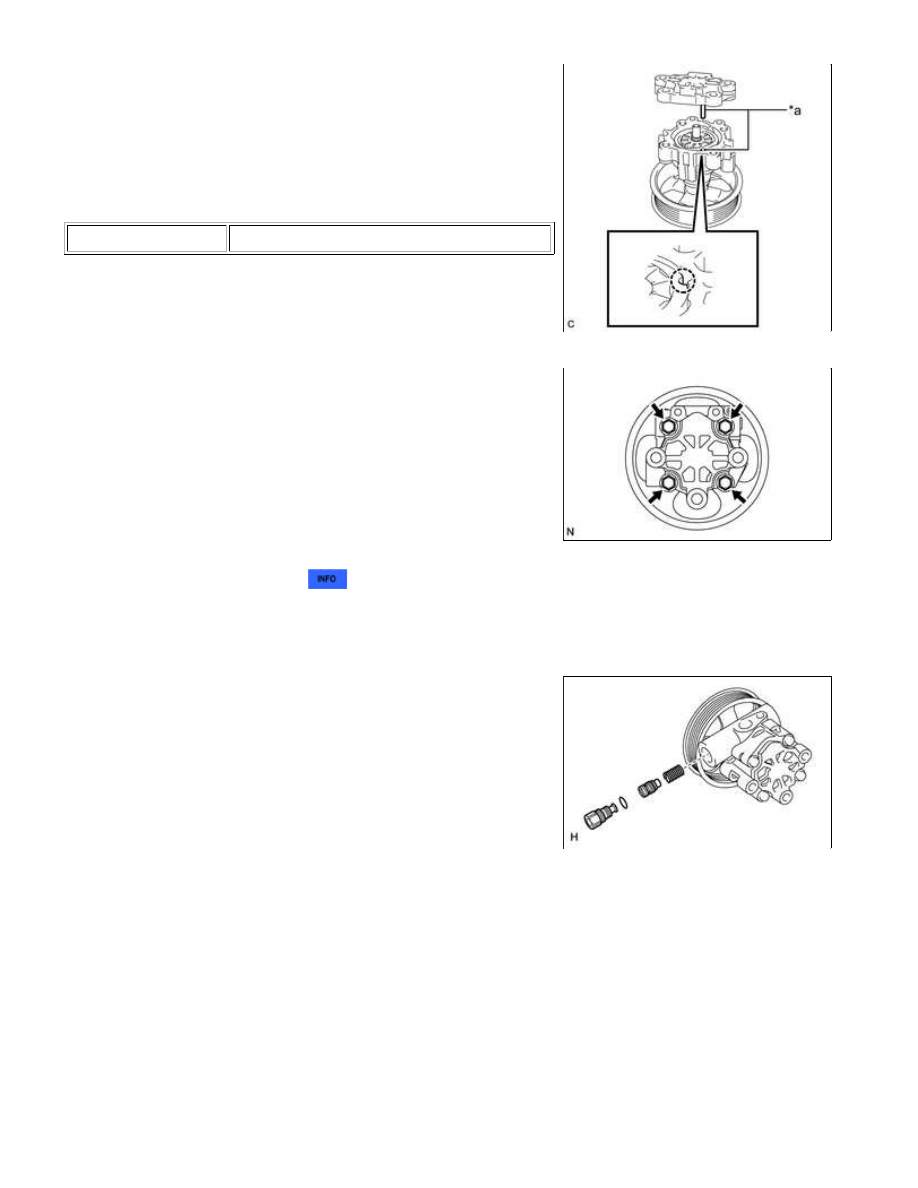

Text in Illustration

*a

Round End

*b

Outward

NOTICE:

Make sure that the vane pump plates are installed facing in the

correct direction.

6. INSTALL VANE PUMP SHAFT SNAP RING

(a) Using a screwdriver and snap ring expander, install a new shaft

snap ring onto the vane pump shaft.

7. INSTALL VANE PUMP REAR HOUSING

(a) Coat a new O-ring and straight pin with power steering fluid and

install it onto the rear housing.

POWER STEERING: VANE PUMP (for 1UR-FE): REASSEMBLY; 20...

Text in Illustration

*a

Match

(c) Install the rear housing with the 4 bolts.

Torque:

22 N·m {224 kgf·cm, 16ft·lbf}

8. INSPECT TOTAL PRELOAD

9. INSTALL FLOW CONTROL VALVE ASSEMBLY

(a) Coat the flow control valve with power steering fluid.

(b) Install the compression spring and flow control valve to the front

housing.

(c) Coat a new O-ring with power steering fluid and install it onto the pressure port union.

(d) Install the pressure port union to the front housing.

Torque:

69 N·m {704 kgf·cm, 51ft·lbf}

10. INSTALL POWER STEERING SUCTION PORT UNION

(a) Coat a new O-ring with power steering fluid and install it to the suction port union.

POWER STEERING: VANE PUMP (for 1UR-FE): REASSEMBLY; 20...

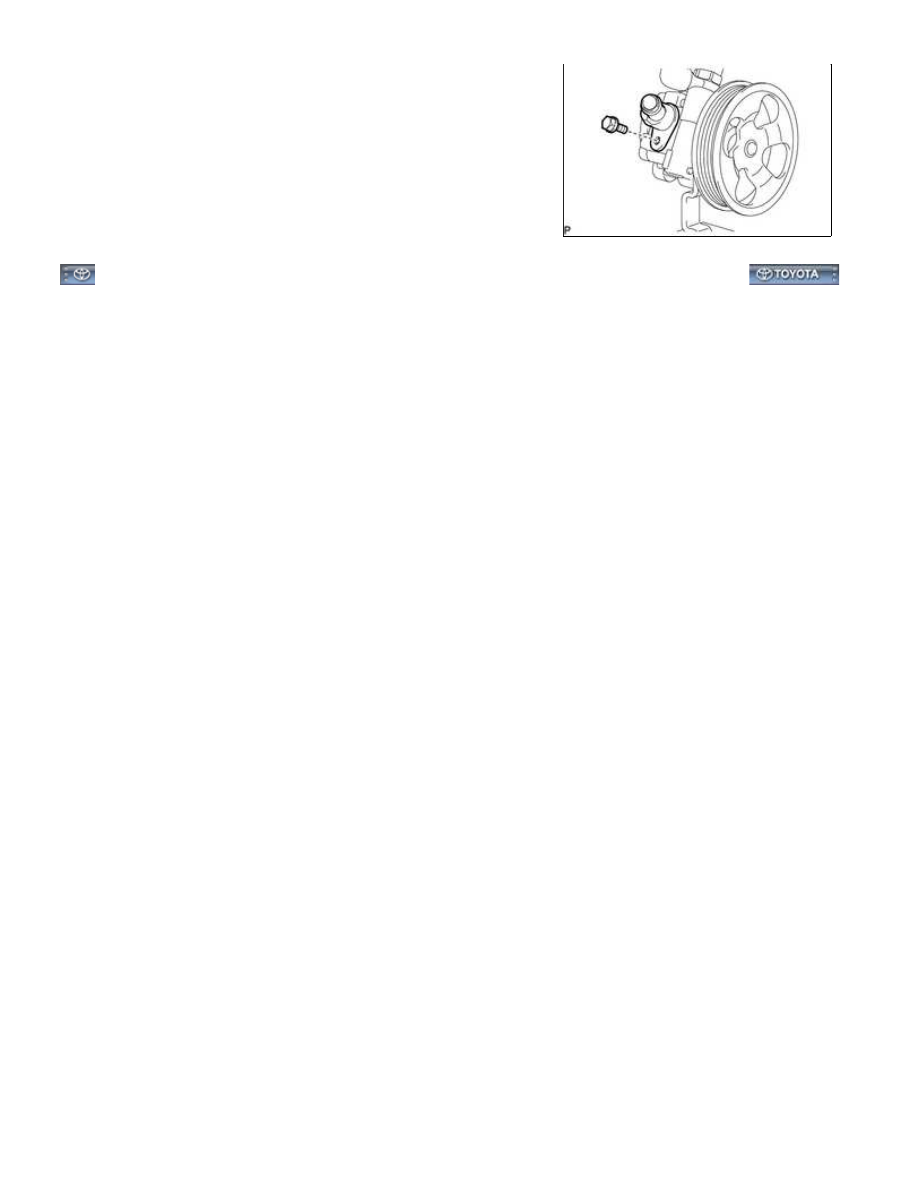

(b) Install the suction port union to the vane pump with the bolt.

Torque:

12 N·m {122 kgf·cm, 9ft·lbf}

POWER STEERING: VANE PUMP (for 1UR-FE): REASSEMBLY; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002H5904ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: POWER STEERING: VANE PUMP (for 1UR-FE): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

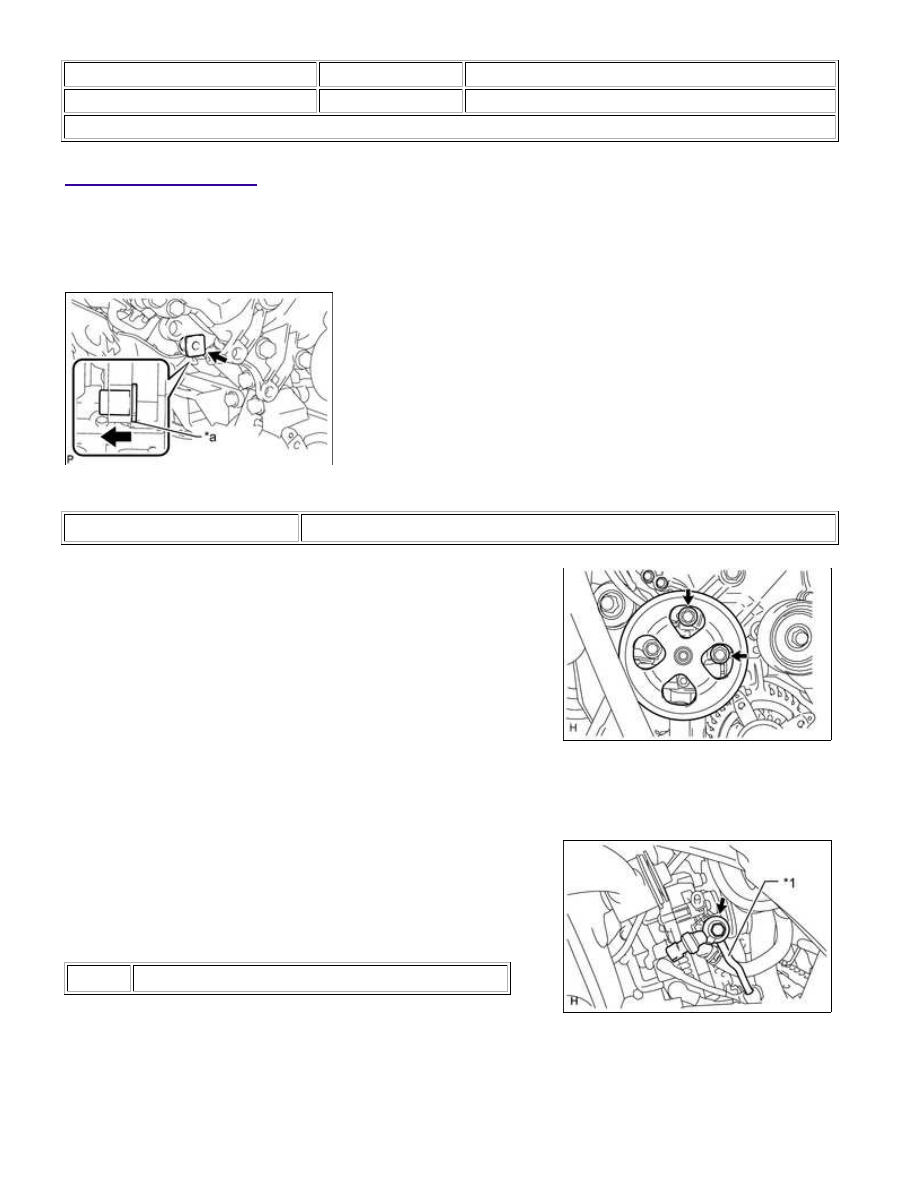

INSTALLATION

1. INSTALL VANE PUMP ASSEMBLY

HINT:

Before performing the following procedures, move the spacer until the vane pump can be installed.

Text in Illustration

*a

Spacer

(a) Install the vane pump assembly with the 2 bolts.

Torque:

28 N·m {286 kgf·cm, 21ft·lbf}

2. INSTALL PRESSURE FEED TUBE

(a) Install a new gasket to the pressure feed tube.

(b) Install the pressure feed tube with the union bolt.

Torque:

51 N·m {520 kgf·cm, 38ft·lbf}

Text in Illustration

*1

Pressure Feed Tube

3. CONNECT POWER STEERING OIL PRESSURE SENSOR CONNECTOR

POWER STEERING: VANE PUMP (for 1UR-FE): INSTALLATION; 2...
