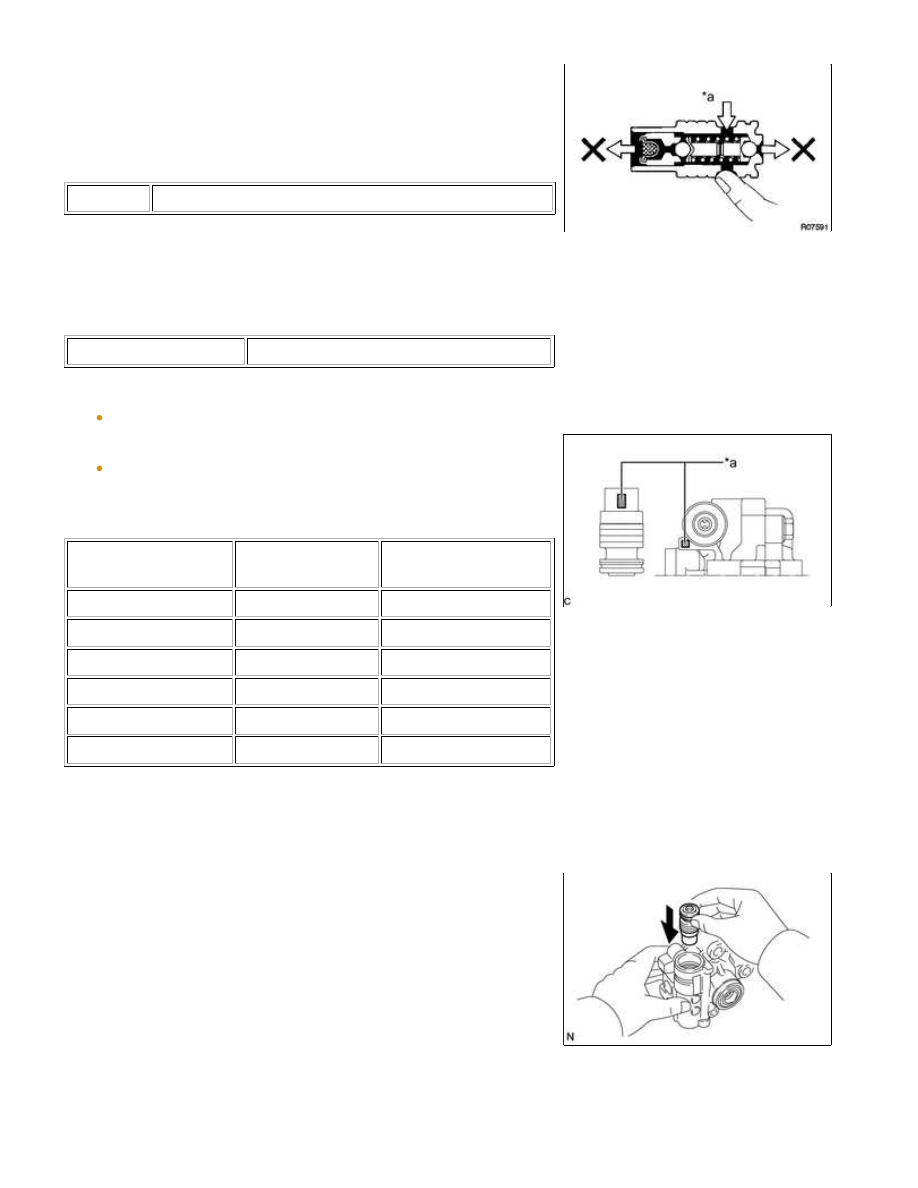

and confirm that air does not come out from the end holes.

Text in Illustration

*a

Compressed Air

(2) If there is leakage, replace the flow control valve.

Text in Illustration

*a

Mark

NOTICE:

VANE PUMP FRONT

HOUSING MARK

FLOW CONTROL

VALVE MARK

FLOW CONTROL VALVE

PART NO.

A

A

44330-0C010

B

B

44330-0C020

C

C

44330-0C030

D

D

44330-0C040

E

E

44330-0C050

F

F

44330-0C060

(b) Check the flow control valve and vane pump front housing.

(1) Coat the flow control valve with power steering fluid.

(2) Insert the flow control valve into the flow control valve

weight.

(3) If the flow control valve does not enter the housing smoothly, replace the flow control valve.

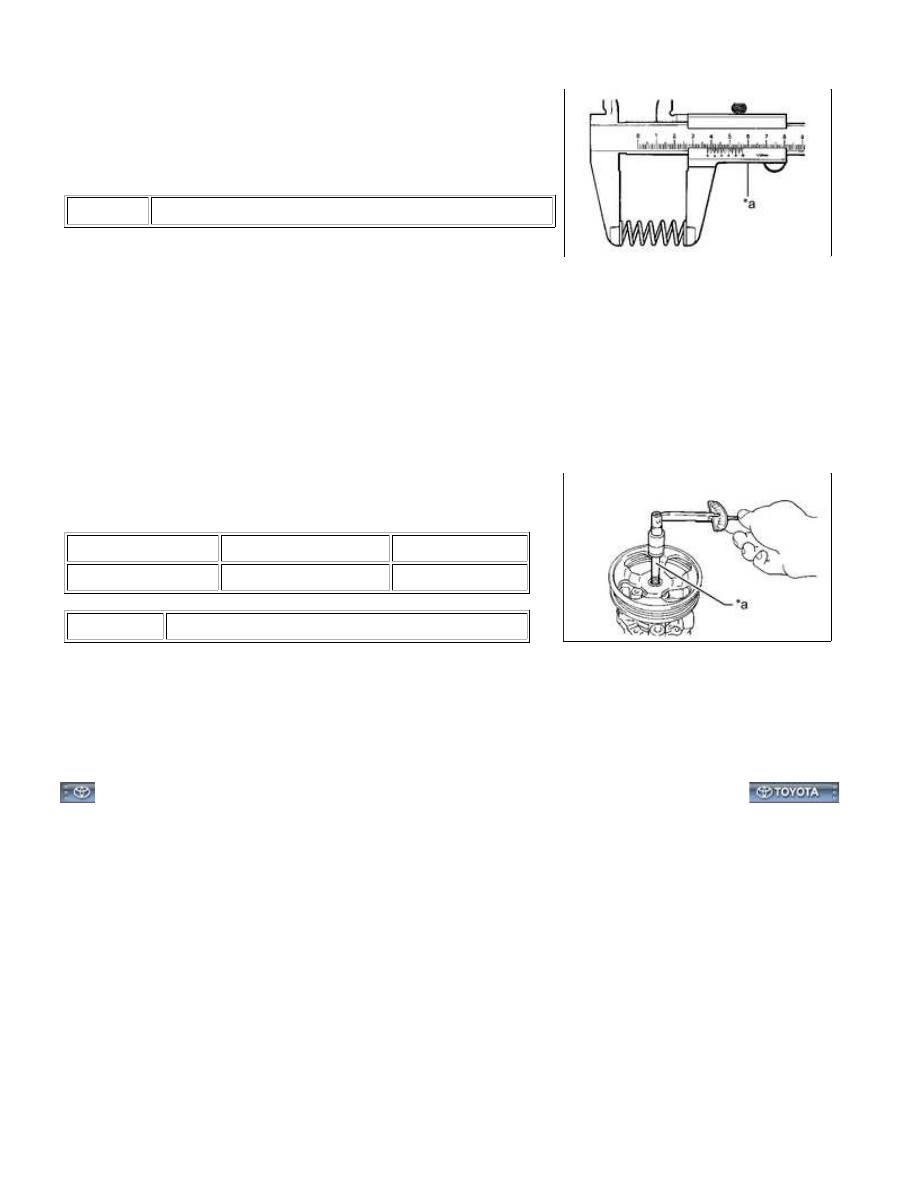

4. INSPECT FLOW CONTROL VALVE COMPRESSION SPRING

POWER STEERING: VANE PUMP (for 1UR-FE): INSPECTION; 201...

Minimum free length:

29.2 mm (1.15 in.)

Text in Illustration

*a

Vernier Calipers

If it is not within the specification, replace the flow control valve

compression spring.

5. INSPECT PRESSURE PORT UNION SUB-ASSEMBLY

(a) If the union seat in the pressure port union is severely damaged, it may cause fluid leakage. In that case,

replace the pressure port union.

6. INSPECT TOTAL PRELOAD

(a) Check that the pump rotates smoothly without abnormal noise.

(b) Temporarily install the service bolt.

Recommended service bolt:

THREAD DIAMETER

THREAD PITCH

BOLT LENGTH

10 mm (0.394 in.)

1.25 mm (0.0492 in.)

50 mm (1.97 in.)

*a

Service Bolt

(c) Using a torque wrench, measure the pumps rotating torque.

Standard rotating torque:

0.3 N*m (3 kgf*cm, 2 in.*lbf) or less

If the rotating torque is not as specified, check the vane pump housing oil seal.

POWER STEERING: VANE PUMP (for 1UR-FE): INSPECTION; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001A1U04AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: POWER STEERING: VANE PUMP (for 1UR-FE): REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

NOTICE:

When installing parts, coat the parts indicated by arrows with power steering fluid



.

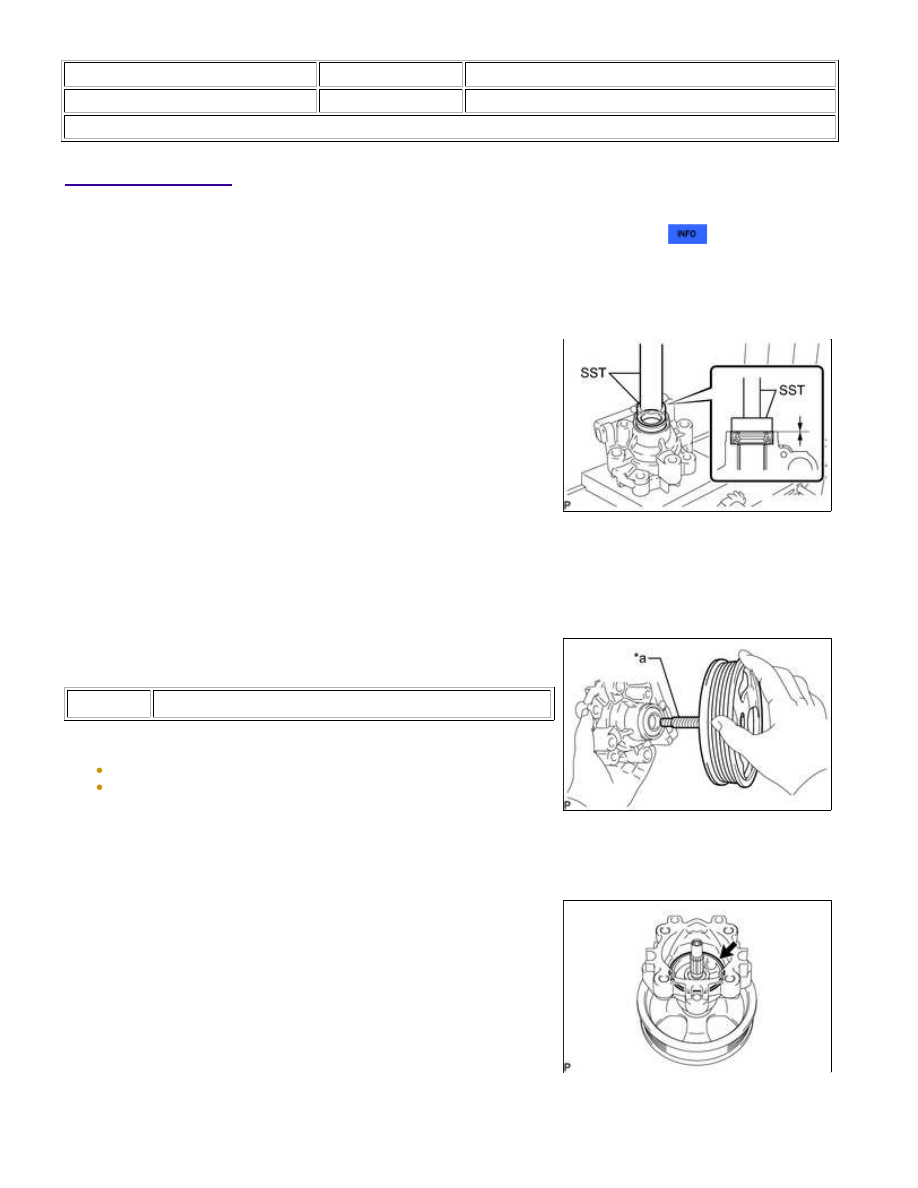

1. INSTALL VANE PUMP HOUSING OIL SEAL

SST: 09950-60010

09951-00280

SST: 09950-70010

09951-07100

NOTICE:

Make sure that the oil seal is installed facing in the correct

direction as shown in the illustration.

2. INSTALL VANE PUMP SHAFT SUB-ASSEMBLY WITH PULLEY

Text in Illustration

*a

Protective Tape

NOTICE:

(a) Coat a new O-ring with power steering fluid and install it into

the front housing.

POWER STEERING: VANE PUMP (for 1UR-FE): REASSEMBLY; 20...

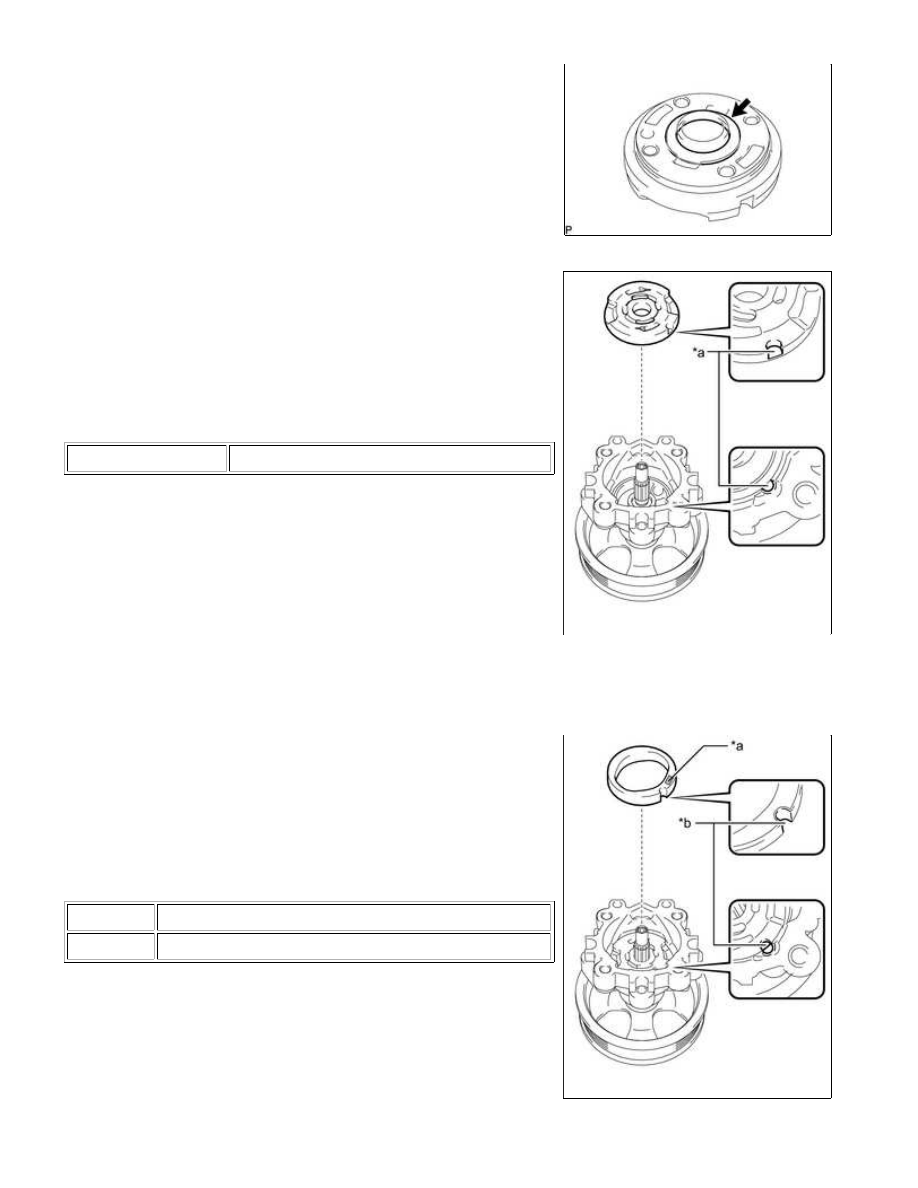

(b) Coat a new O-ring with power steering fluid and install it onto

the front side plate.

Text in Illustration

*a

Match

NOTICE:

Make sure that the front side plate is installed facing in the

correct direction.

4. INSTALL VANE PUMP CAM RING

(a) Coat the cam ring with the power steering fluid.

upward.

Text in Illustration

*a

Inscribed Mark

*b

Match

NOTICE:

Make sure that the cam ring is installed facing in the correct

direction.

POWER STEERING: VANE PUMP (for 1UR-FE): REASSEMBLY; 20...
