Toyota Tundra (2015 year). Manual - part 274

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001WZ204MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VSC OFF SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

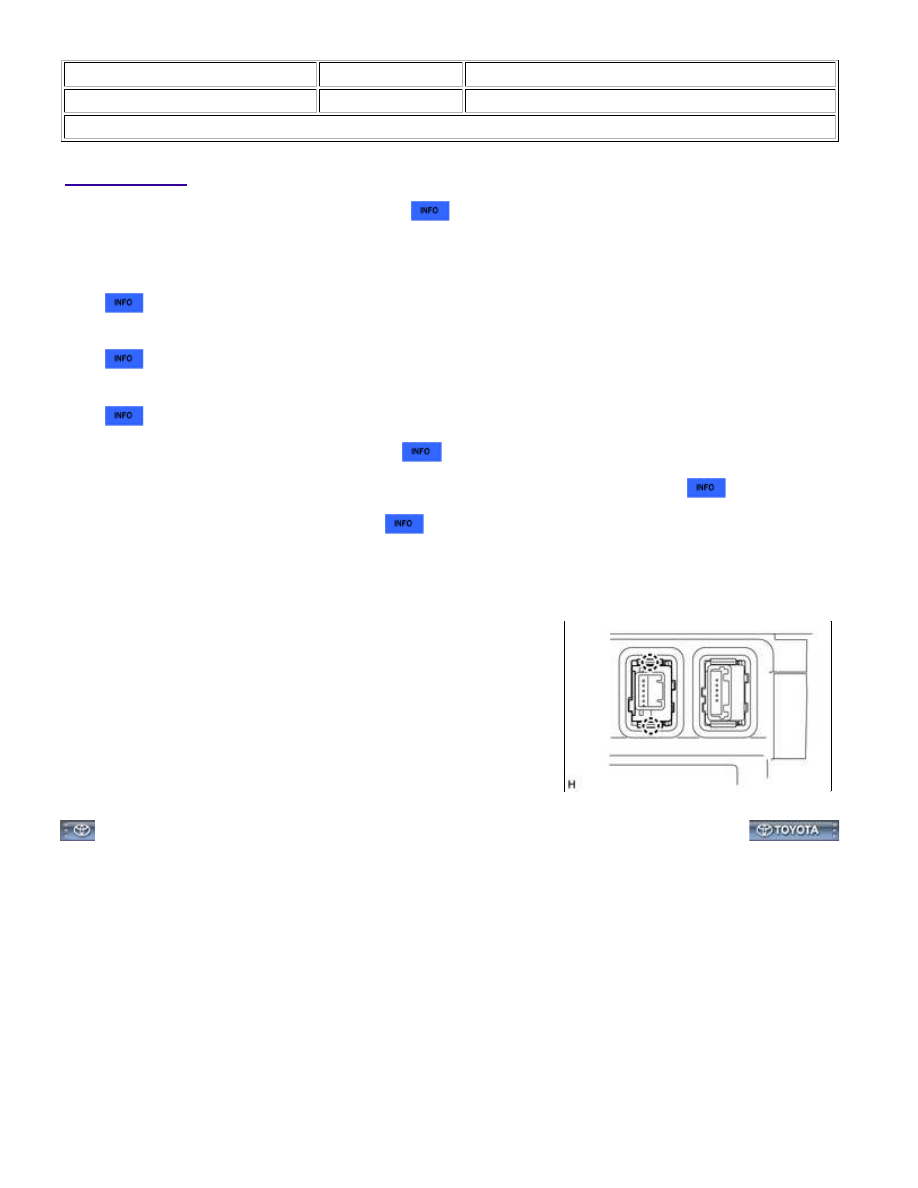

REMOVAL

1. REMOVE INSTRUMENT SIDE PANEL LH

2. REMOVE FRONT DOOR SCUFF PLATE LH

(a) for Double Cab:

(b) for CrewMax:

(c) for Regular Cab:

3. REMOVE COWL SIDE TRIM BOARD LH

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

5. REMOVE NO. 2 SWITCH HOLE BASE

6. REMOVE VSC OFF SWITCH

(a) Disconnect the VSC OFF switch connector.

(b) Using a screwdriver, detach the 2 claws and remove the VSC

OFF switch from the No. 2 switch hole base.

BRAKE CONTROL: VSC OFF SWITCH: REMOVAL; 2015 MY Tundr...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001WYZ04MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VSC OFF SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

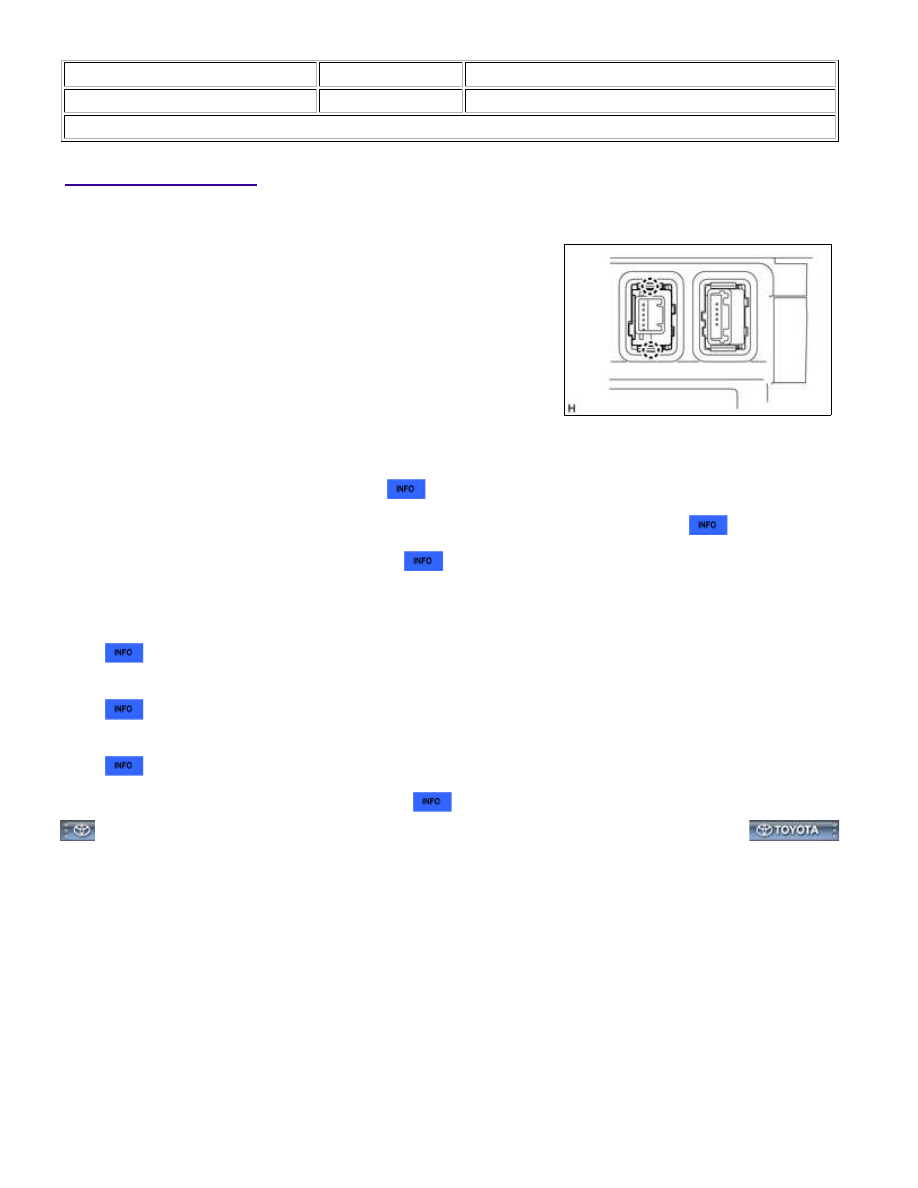

INSTALLATION

1. INSTALL VSC OFF SWITCH

(a) Attach the 2 claws to install the VSC OFF switch into the No. 2

switch hole base.

(b) Connect the VSC OFF switch connector.

2. INSTALL NO. 2 SWITCH HOLE BASE

3. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

4. INSTALL COWL SIDE TRIM BOARD LH

5. INSTALL FRONT DOOR SCUFF PLATE LH

(a) for Double Cab:

(b) for CrewMax:

(c) for Regular Cab:

6. INSTALL INSTRUMENT SIDE PANEL LH

BRAKE CONTROL: VSC OFF SWITCH: INSTALLATION; 2015 MY...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000001WZ004DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VSC OFF SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -        ]

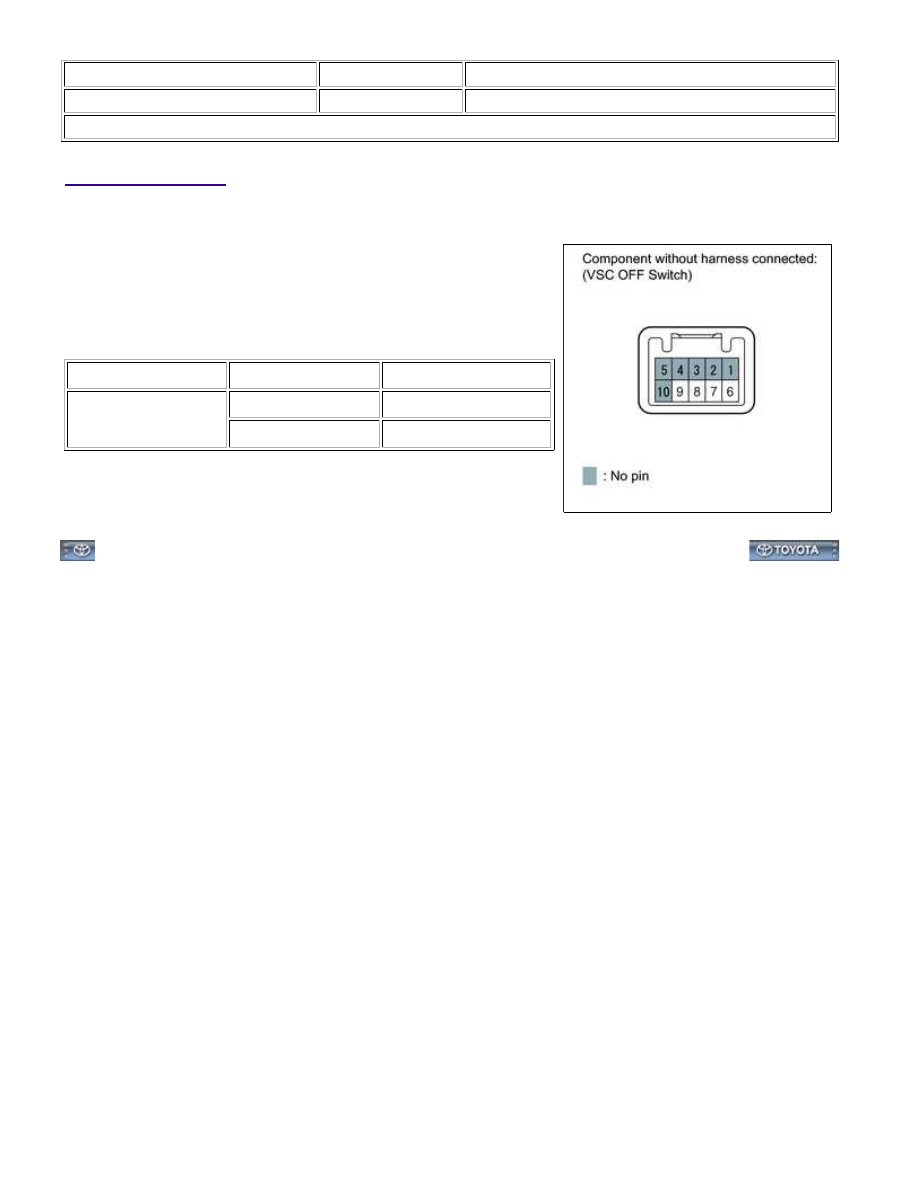

INSPECTION

1. INSPECT VSC OFF SWITCH

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

6 - 9

Pressed

Below 1 Ω

Not pressed

10 kΩ or higher

If the result is not as specified, replace the VSC OFF switch.

BRAKE CONTROL: VSC OFF SWITCH: INSPECTION; 2015 MY Tu...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000014R4034X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: YAW RATE AND DECELERATION SENSOR: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

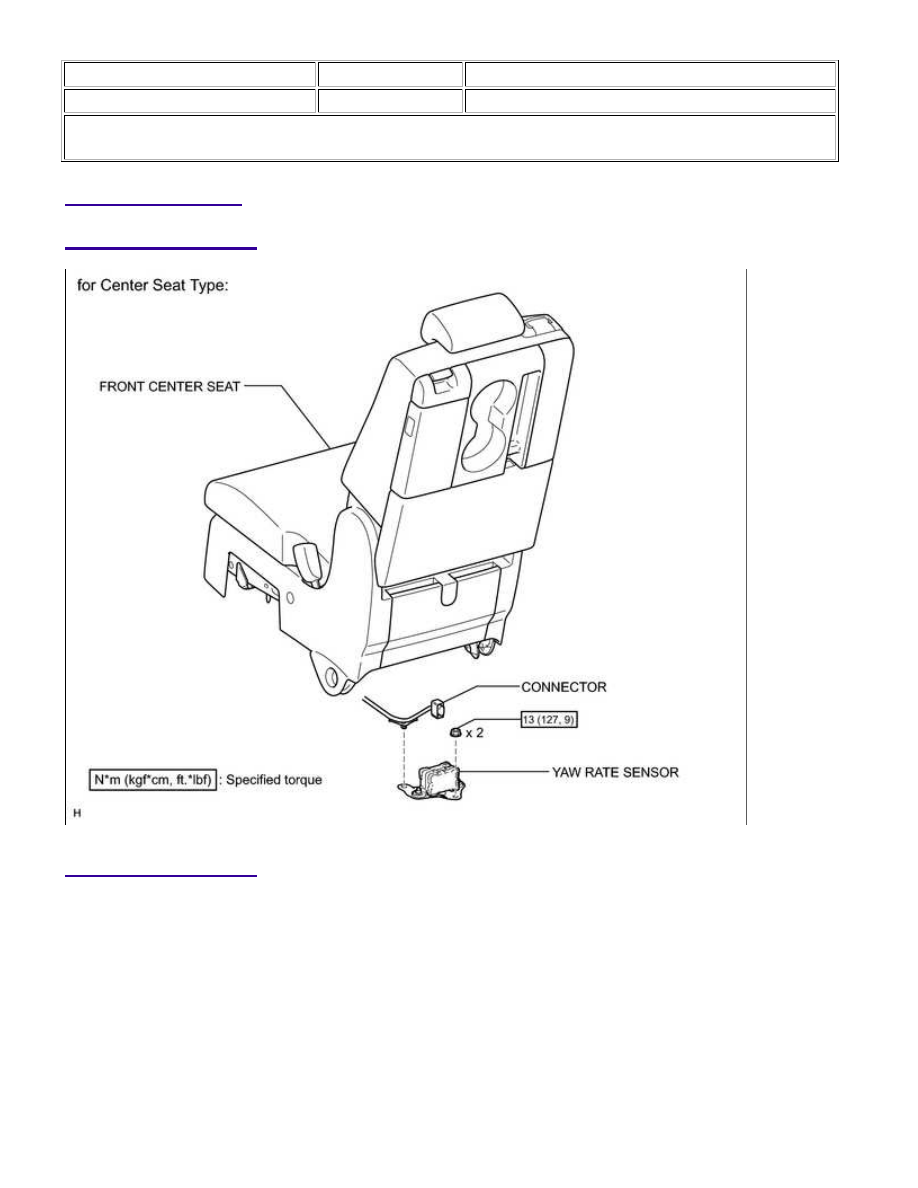

COMPONENTS

ILLUSTRATION

ILLUSTRATION

BRAKE CONTROL: YAW RATE AND DECELERATION SENSOR:...
