Last Modified: 9-16-2014

6.6 R

Doc ID: RM000002BRD01TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM: PARTS LOCATION; 2015 MY Tundra

[08/2014 -        ]

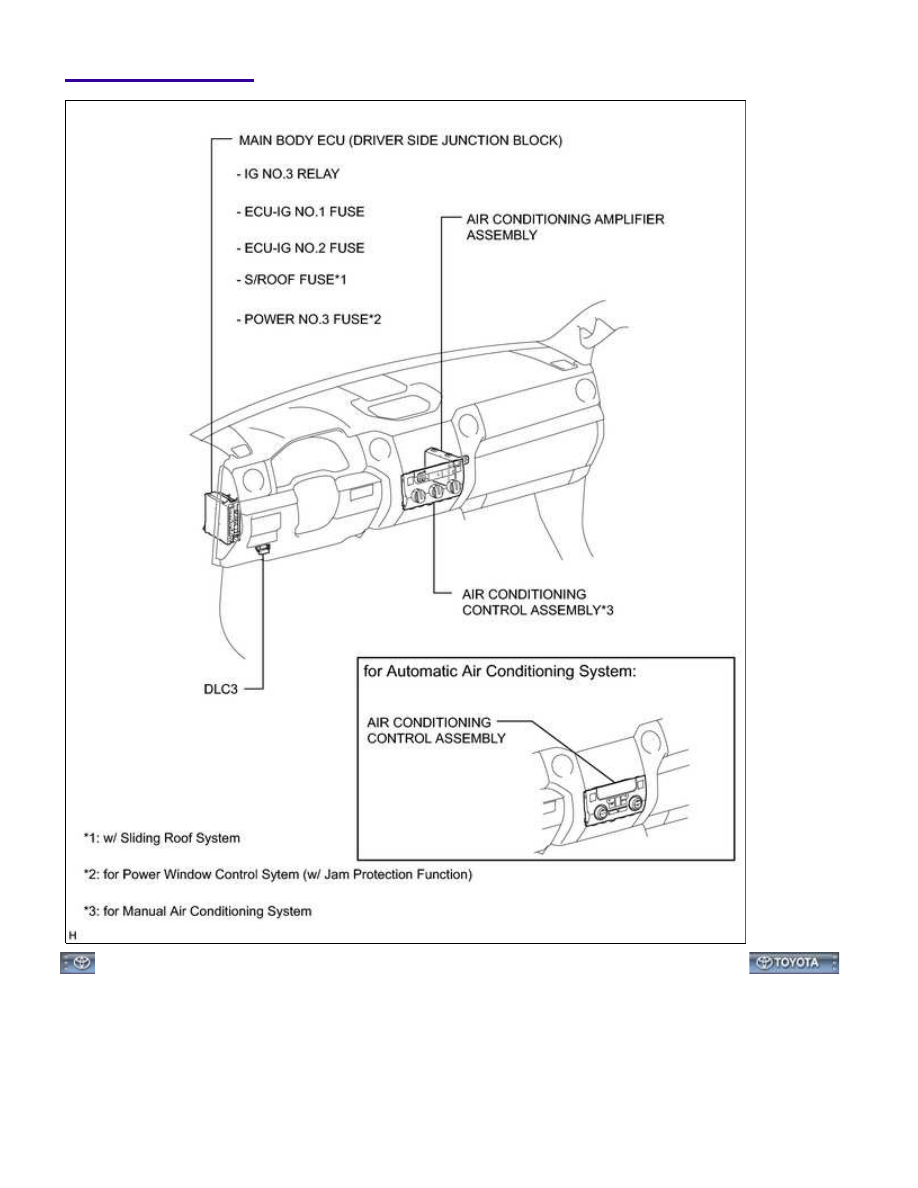

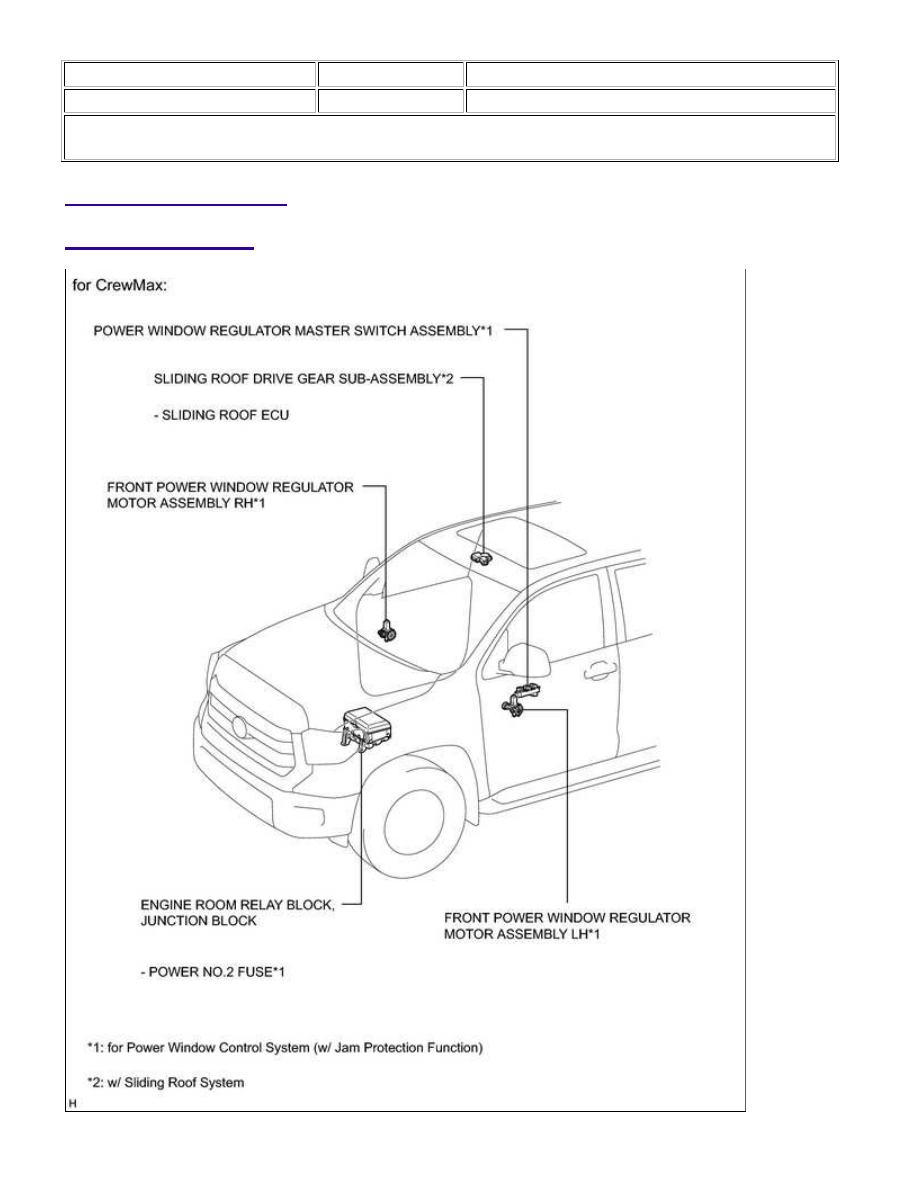

PARTS LOCATION

ILLUSTRATION

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

ILLUSTRATION

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000YDW0ECX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM: SYSTEM DESCRIPTION; 2015 MY Tundra

[08/2014 -        ]

SYSTEM DESCRIPTION

1. LIN COMMUNICATION SYSTEM DESCRIPTION

The LIN communication system is used for communication between the components below.

The LIN communication system has a component as a control master.

(2) Power Window Regulator Master Switch Assembly*2

(3) Front Power Window Regulator Motor Assembly LH*2

(4) Front Power Window Regulator Motor Assembly RH*2

(1) Air Conditioning Amplifier Assembly*

HINT:

*: Control master

(2) Integration Air Conditioning Control Assembly

2. LIN COMMUNICATION SYSTEM DTCs

The control master component shown below outputs LIN communication system DTCs when there is a malfunction

(a) Main Body ECU (Driver Side Junction Block)

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...
