CAN COMMUNICATION: NETWORK GATEWAY ECU: INSTALLATI...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VYE00PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CAN COMMUNICATION: NETWORK GATEWAY ECU: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

When disassembling the network gateway ECU, eliminate static electricity by touching the vehicle body to
prevent the components from being damaged.
After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE FRONT DOOR SCUFF PLATE RH

for Regular Cab:

for Double Cab:

for CrewMax:

4. REMOVE COWL SIDE TRIM BOARD RH

for Regular Cab:

for Double Cab:

for CrewMax:

5. REMOVE NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY

for Column Shift Type:

for Floor Shift Type:

6. REMOVE LOWER INSTRUMENT PANEL

for Column Shift Type:

for Floor Shift Type:

7. REMOVE INSTRUMENT SIDE PANEL RH

for Column Shift Type:

for Floor Shift Type:

CAN COMMUNICATION: NETWORK GATEWAY ECU: REMOVAL; 2...

8. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH

for Column Shift Type:

for Floor Shift Type:

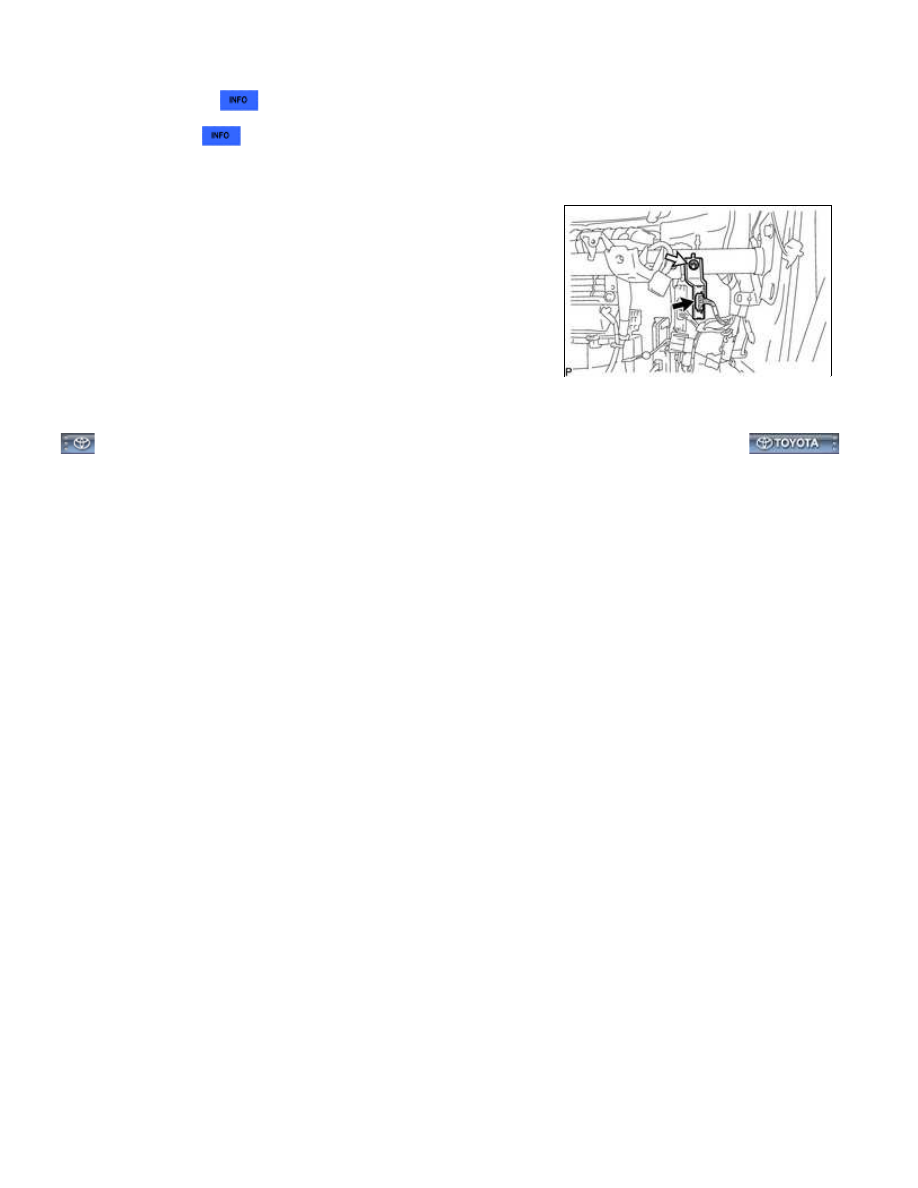

9. REMOVE NETWORK GATEWAY ECU

(a) Disconnect the connector.

(b) Remove the nut and network gateway ECU.
