Toyota Tundra (2015 year). Manual - part 2733

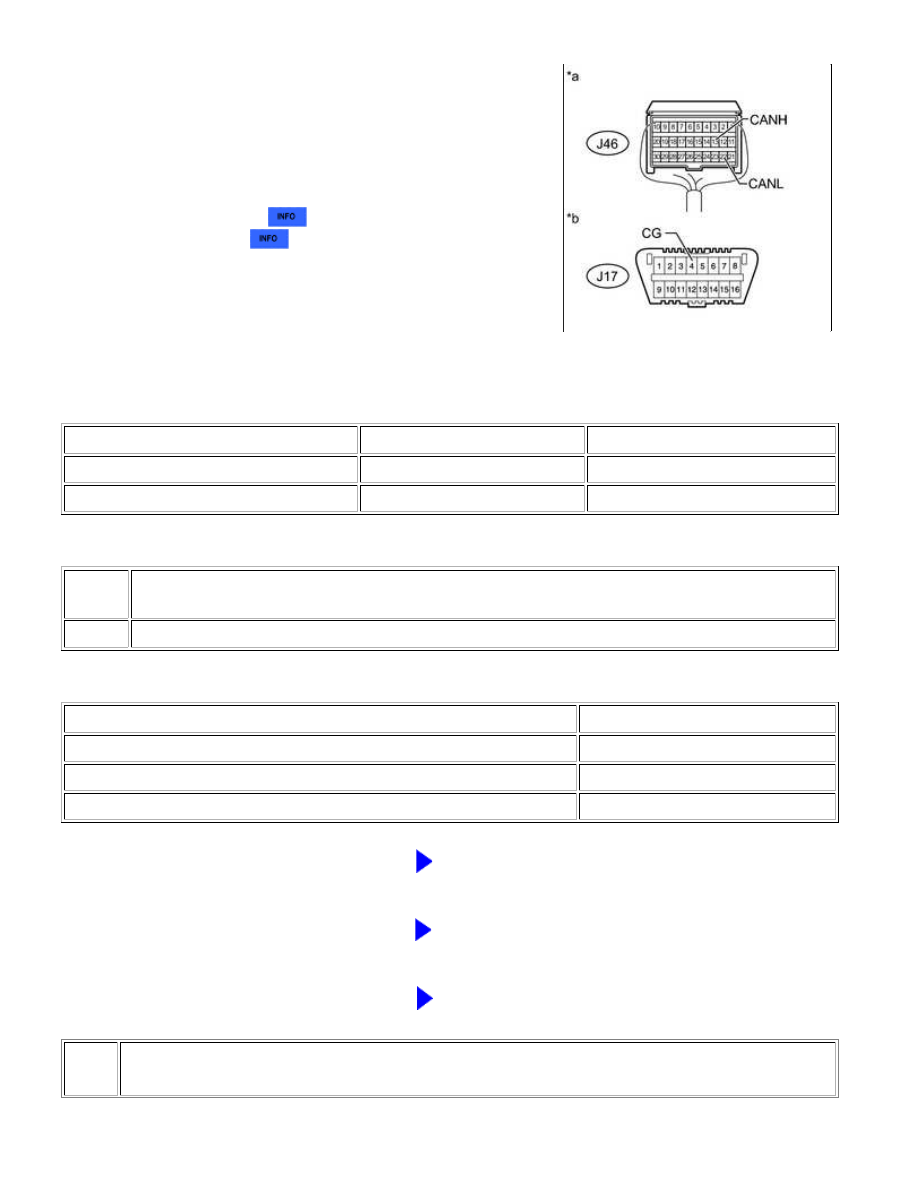

(a) Disconnect the J46 center airbag sensor assembly

connector.

for Column Shift Type:

for Floor Shift Type:

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J46-13 (CANH) - J17-4 (CG)

Ignition switch off

200 Ω or higher

J46-22 (CANL) - J17-4 (CG)

Ignition switch off

200 Ω or higher

Text in Illustration

*a

*b

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG

C

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

C

REPAIR OR REPLACE CAN BRANCH WIRE CONNECTED

TO CENTER AIRBAG SENSOR ASSEMBLY (CANH,

CANL)

A

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

37.

CONNECT CONNECTOR

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

NEXT

(a) Reconnect the J75 No. 1 junction connector.

38.

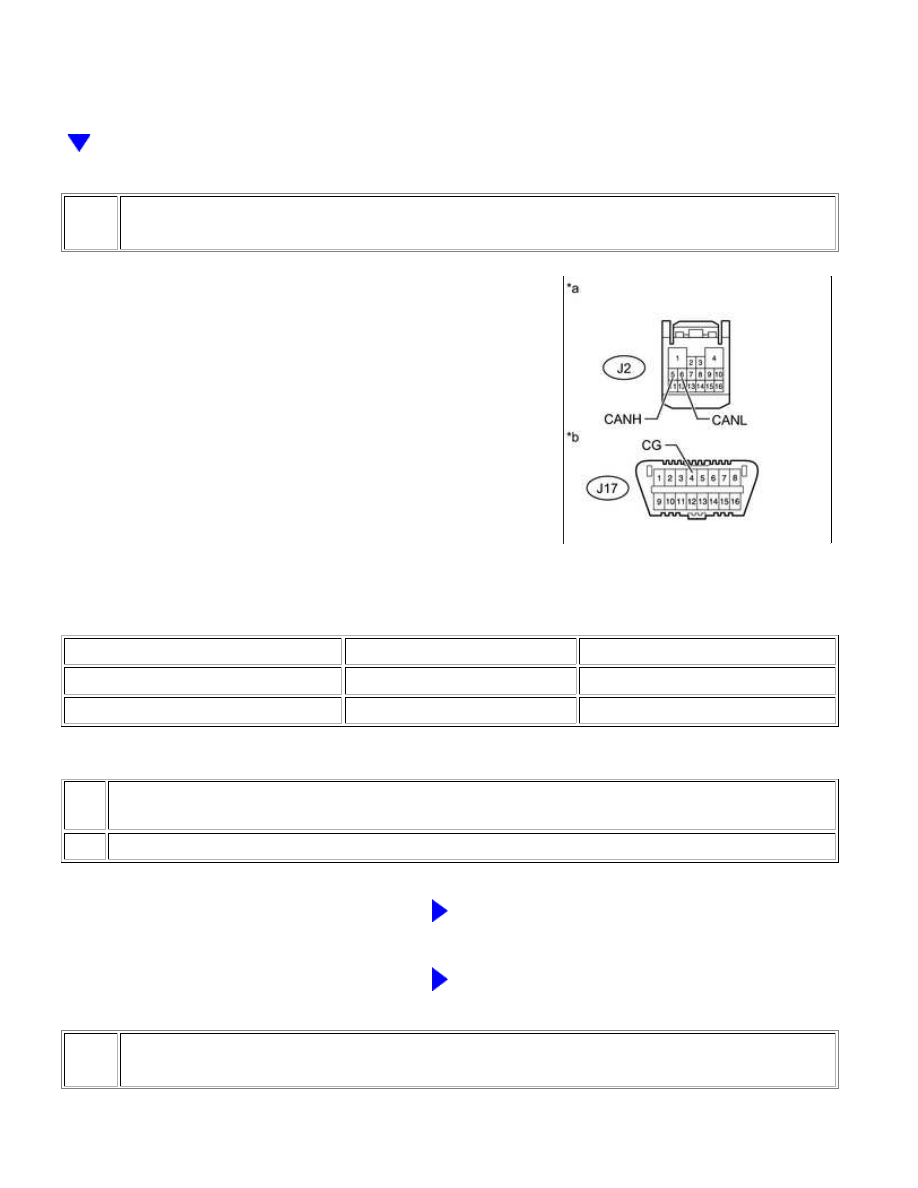

CHECK FOR SHORT TO GND IN CAN BUS WIRE (MAIN BODY ECU)

(a) Disconnect the J2 main body ECU (driver side junction block

assembly) connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J2-5 (CANH) - J17-4 (CG)

Ignition switch off

200 Ω or higher

J2-6 (CANL) - J17-4 (CG)

Ignition switch off

200 Ω or higher

Text in Illustration

*a

*b

REPAIR OR REPLACE CAN BRANCH WIRE

CONNECTED TO MAIN BODY ECU (CANH, CANL)

OK

REPLACE MAIN BODY ECU (DRIVER SIDE

JUNCTION BLOCK ASSEMBLY)

39.

CONNECT CONNECTOR

(a) Reconnect the J75 No. 1 junction connector.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

NEXT

40.

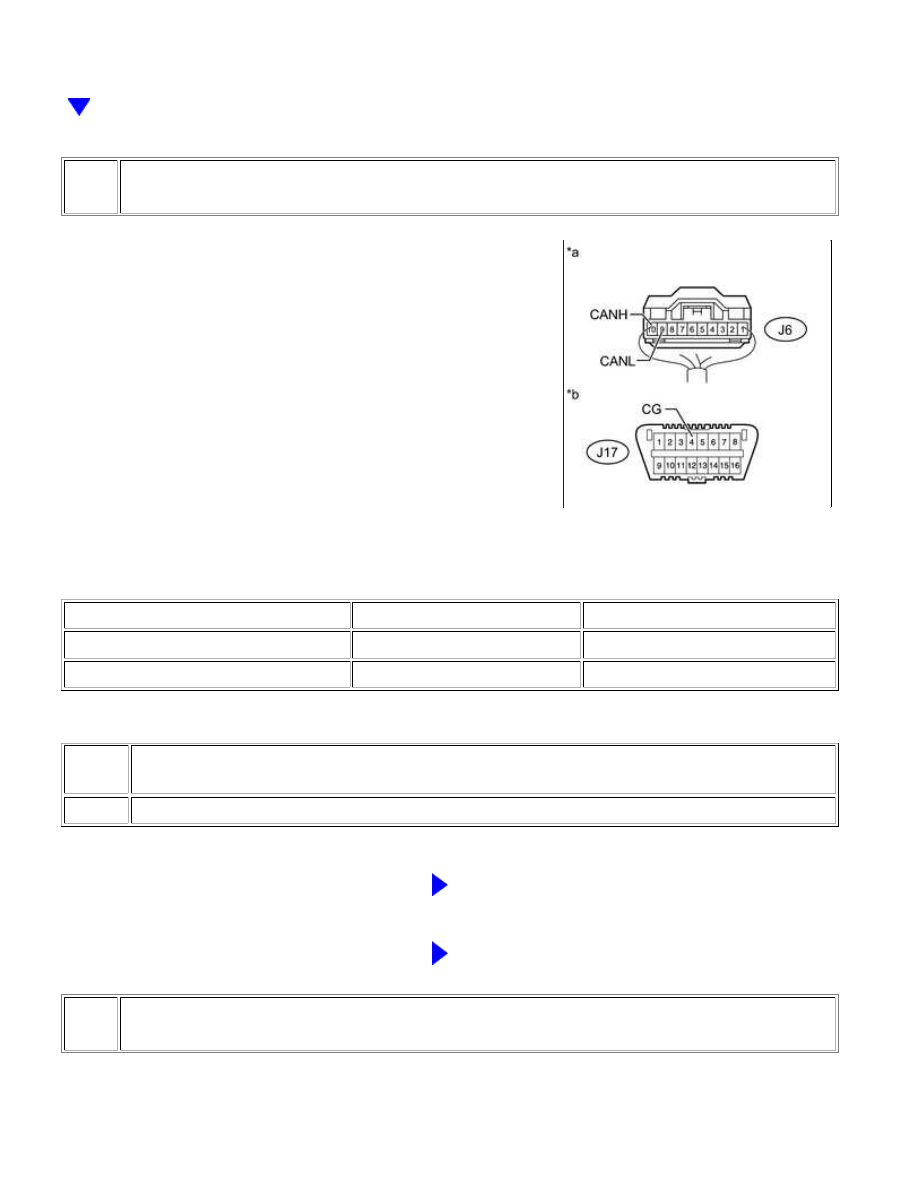

CHECK FOR SHORT TO GND IN CAN BUS WIRE (STEERING ANGLE SENSOR)

(a) Disconnect the J6 steering angle sensor connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J6-10 (CANH) - J17-4 (CG)

Ignition switch off

200 Ω or higher

J6-9 (CANL) - J17-4 (CG)

Ignition switch off

200 Ω or higher

Text in Illustration

*a

*b

REPAIR OR REPLACE CAN BRANCH WIRE

CONNECTED TO STEERING ANGLE SENSOR (CANH,

CANL)

OK

REPLACE STEERING ANGLE SENSOR

41.

CONNECT CONNECTOR

(a) Reconnect the J75 No. 1 junction connector.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

NEXT

42.

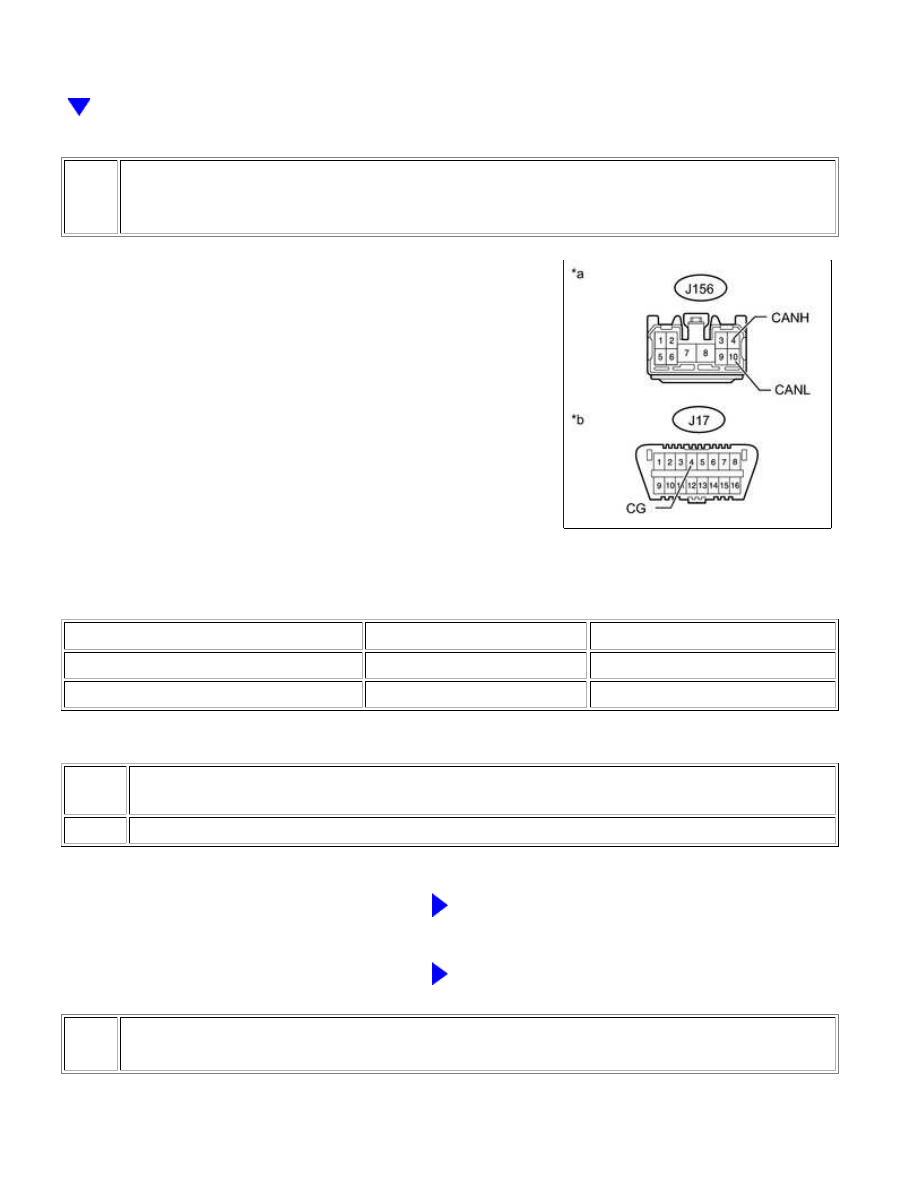

CHECK FOR SHORT TO GND IN CAN BUS WIRE (BRAKE CONTROL WITH BRACKET
RELAY)

(a) Disconnect the J156 brake control with bracket relay

connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J156-4 (CANH) - J17-4 (CG)

Ignition switch off

200 Ω or higher

J156-10 (CANL) - J17-4 (CG)

Ignition switch off

200 Ω or higher

Text in Illustration

*a

*b

REPAIR OR REPLACE CAN BRANCH WIRE

CONNECTED TO BRAKE CONTROL WITH BRACKET

RELAY (CANH, CANL)

OK

REPLACE BRAKE CONTROL WITH BRACKET RELAY

43.

CONNECT CONNECTOR

(a) Reconnect the J75 No. 1 junction connector.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...
