Toyota Tundra (2015 year). Manual - part 2732

OK

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J75-3 (CANH) - J17-4

(CG)

Ignition switch off

200 Ω or higher

J75-14 (CANL) - J17-4

(CG)

Ignition switch off

200 Ω or higher

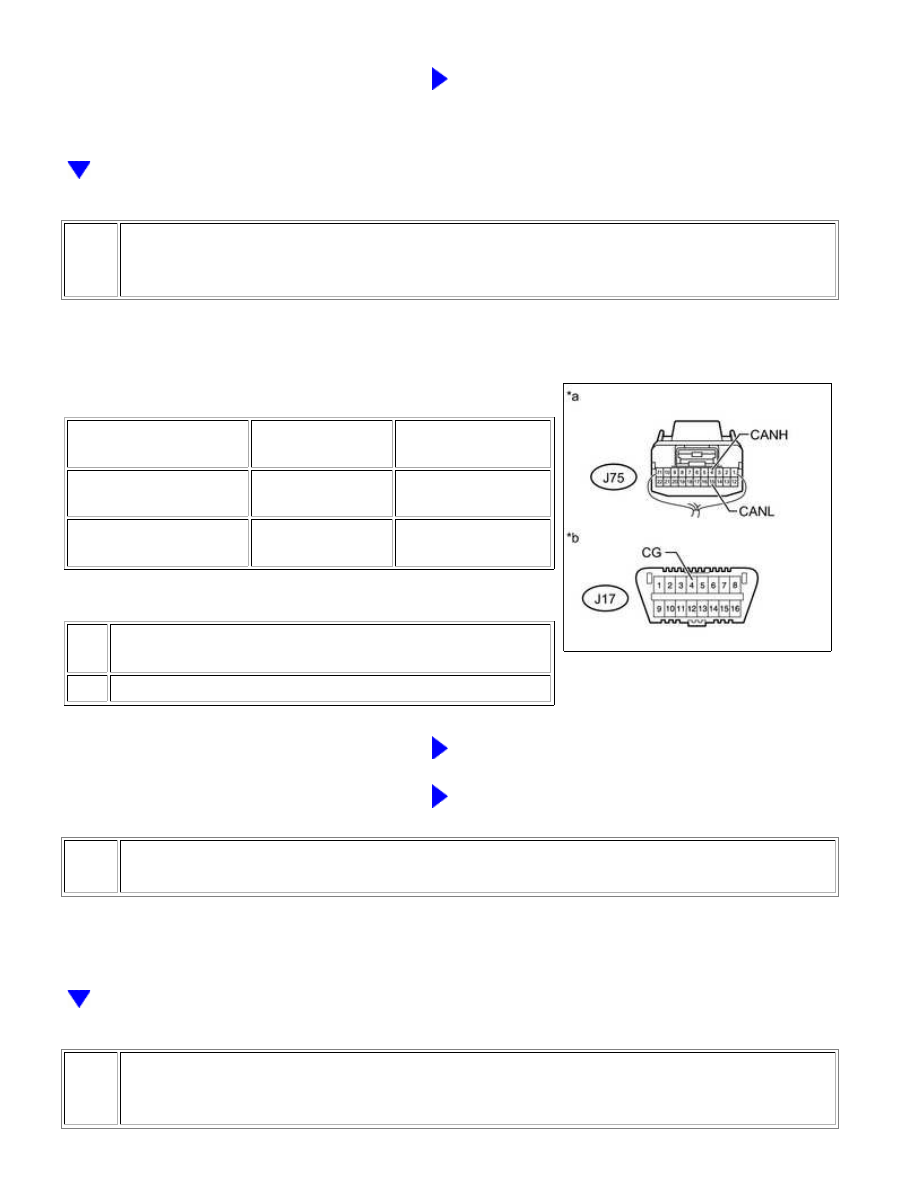

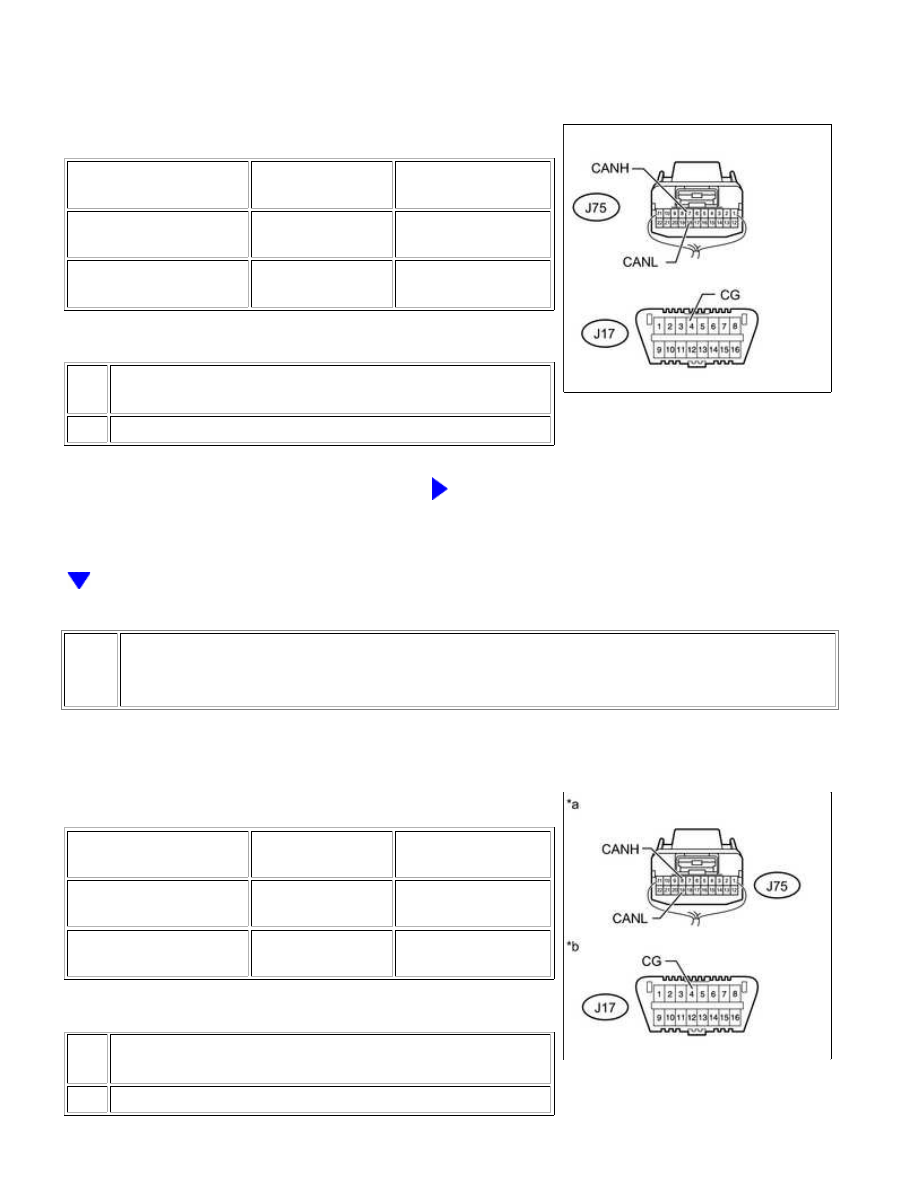

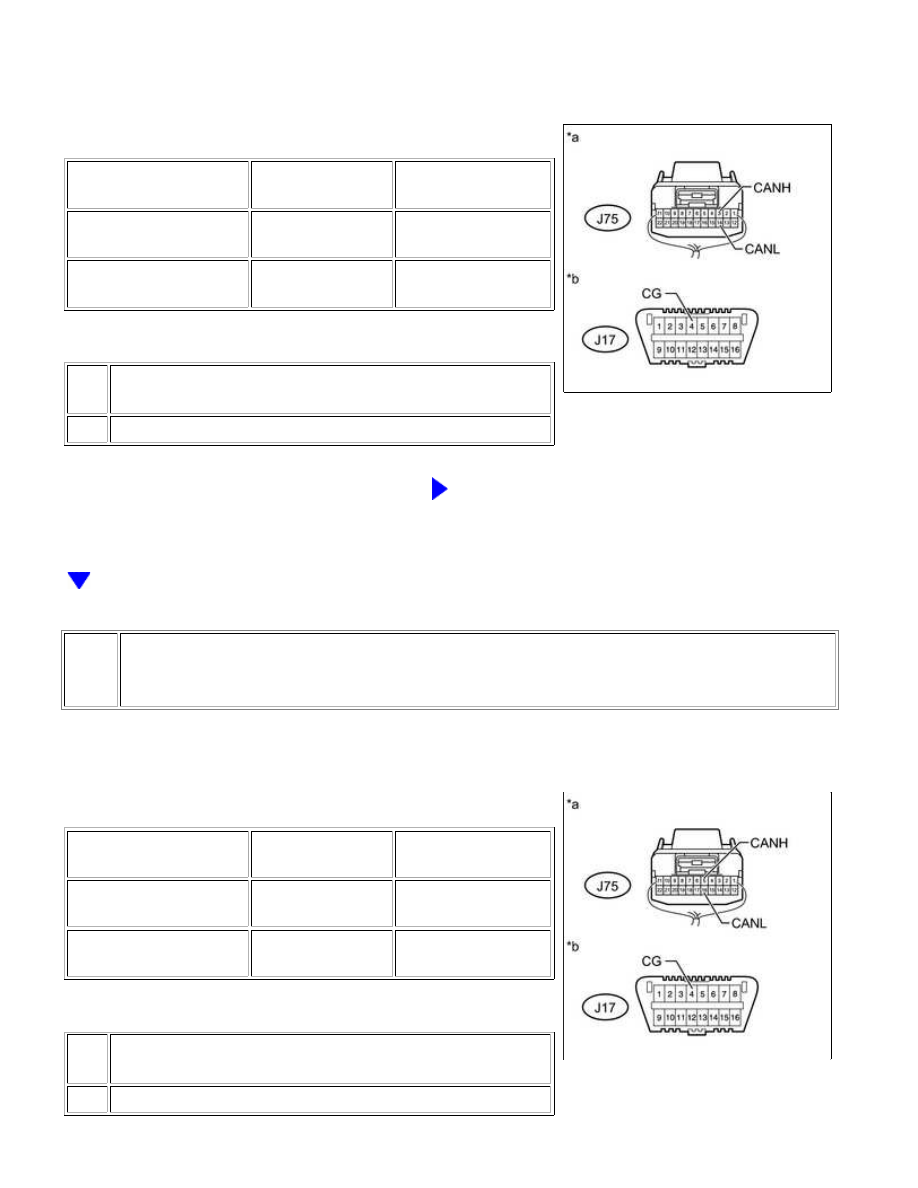

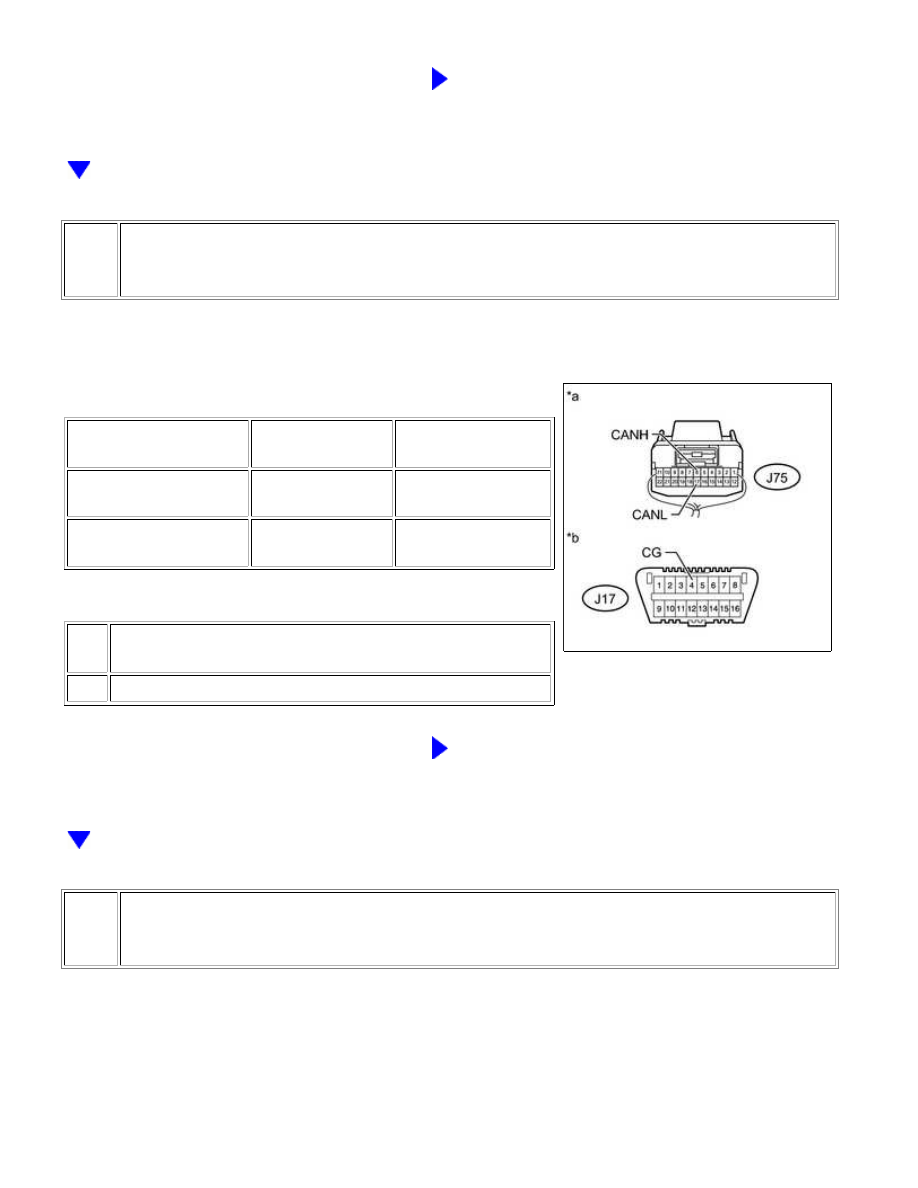

Text in Illustration

*a

*b

GO TO STEP 35

30.

CHECK FOR SHORT TO GND IN CAN BUS WIRE (NO. 1 JUNCTION CONNECTOR -
MAIN BODY ECU)

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J75-5 (CANH) - J17-4

(CG)

Ignition switch off

200 Ω or higher

J75-16 (CANL) - J17-4

(CG)

Ignition switch off

200 Ω or higher

Text in Illustration

*a

*b

OK

OK

NG

GO TO STEP 37

31.

CHECK FOR SHORT TO GND IN CAN BUS WIRE (NO. 1 JUNCTION CONNECTOR -
STEERING ANGLE SENSOR)

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J75-6 (CANH) - J17-4

(CG)

Ignition switch off

200 Ω or higher

J75-17 (CANL) - J17-4

(CG)

Ignition switch off

200 Ω or higher

Text in Illustration

*a

*b

GO TO STEP 39

32.

CHECK FOR SHORT TO GND IN CAN BUS WIRE (NO. 1 JUNCTION CONNECTOR -
BRAKE CONTROL WITH BRACKET RELAY)

NOTICE:

For vehicles without a trailer brake control system, go to "Check for Short to GND in CAN Bus Wires (No. 1

Junction Connector - Skid Control ECU)".

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

OK

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J75-7 (CANH) - J17-4

(CG)

Ignition switch off

200 Ω or higher

J75-18 (CANL) - J17-4

(CG)

Ignition switch off

200 Ω or higher

Text in Illustration

*a

*b

GO TO STEP 41

33.

CHECK FOR SHORT TO GND IN CAN BUS WIRE (NO. 1 JUNCTION CONNECTOR -
SKID CONTROL ECU)

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J75-8 (CANH) - J17-4

(CG)

Ignition switch off

200 Ω or higher

J75-19 (CANL) - J17-4

(CG)

Ignition switch off

200 Ω or higher

Text in Illustration

*a

*b

OK

NEXT

NG

GO TO STEP 43

34.

CHECK FOR SHORT TO GND IN CAN BUS WIRE (NO. 1 JUNCTION CONNECTOR -
COMBINATION METER ASSEMBLY)

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J75-4 (CANH) - J17-4

(CG)

Ignition switch off

200 Ω or higher

J75-15 (CANL) - J17-4

(CG)

Ignition switch off

200 Ω or higher

Text in Illustration

*a

*b

GO TO STEP 45

OK

REPLACE NO. 1 JUNCTION CONNECTOR

35.

CONNECT CONNECTOR

(a) Reconnect the J75 No. 1 junction connector.

36.

CHECK FOR SHORT TO GND IN CAN BUS WIRE (CENTER AIRBAG SENSOR
ASSEMBLY)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...
