NEXT

RESULT

PROCEED TO

NG

D

B

REPLACE ECM

C

REPLACE ECM

D

REPAIR OR REPLACE CAN MAIN WIRE CONNECTED

TO ECM (CANH, CANL)

A

REPLACE ECM

23.

CONNECT CONNECTOR

(a) Reconnect the J74 No. 2 junction connector.

24.

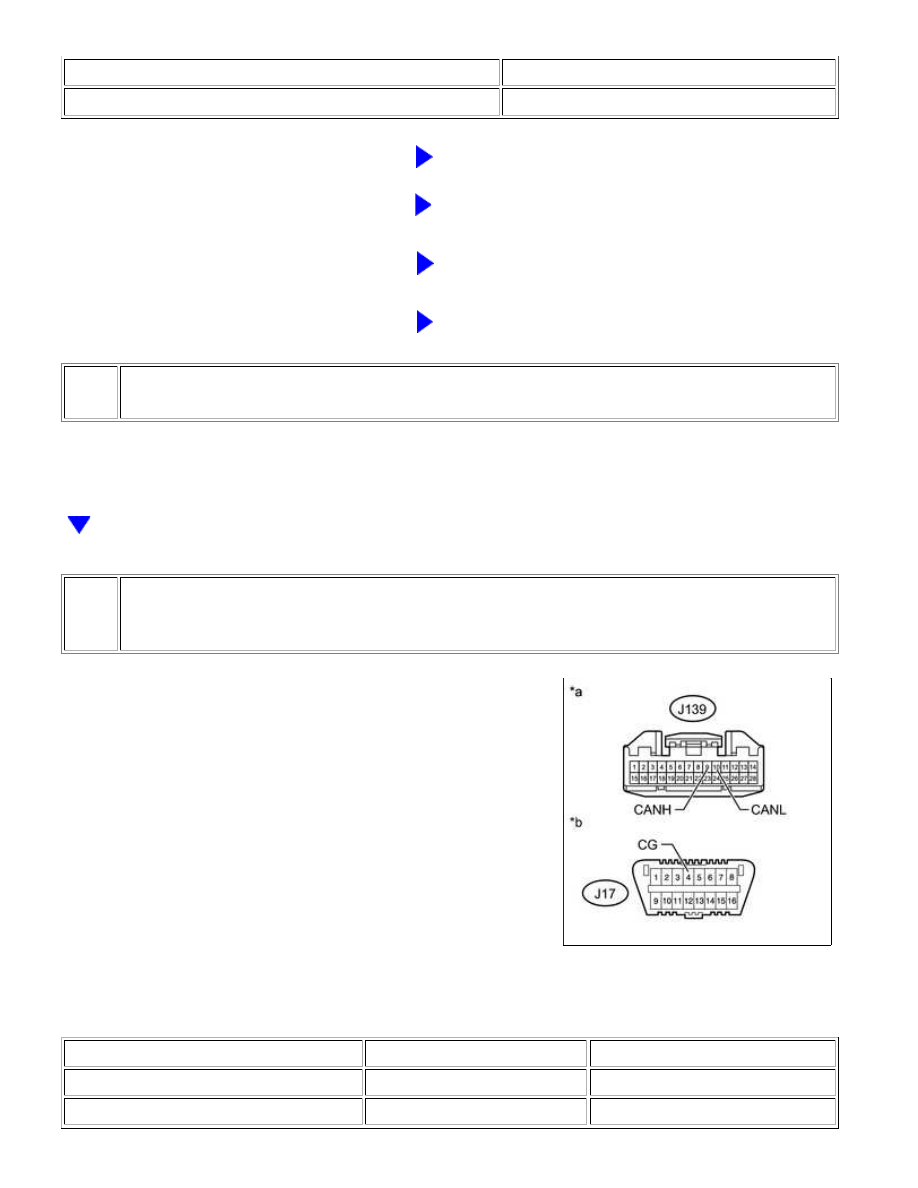

CHECK FOR SHORT TO GND IN CAN BUS WIRE (RADIO AND DISPLAY RECEIVER
ASSEMBLY)

(a) Disconnect the J139 radio and display receiver assembly

connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J139-9 (CANH) - J17-4 (CG)

Ignition switch off

200 Ω or higher

J139-10 (CANL) - J17-4 (CG)

Ignition switch off

200 Ω or higher

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

NEXT

Text in Illustration

*a

*b

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

REPAIR OR REPLACE CAN BRANCH WIRE CONNECTED

TO RADIO AND DISPLAY RECEIVER ASSEMBLY

(CANH, CANL)

A

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

25.

CONNECT CONNECTOR

(a) Reconnect the J74 No. 2 junction connector.

26.

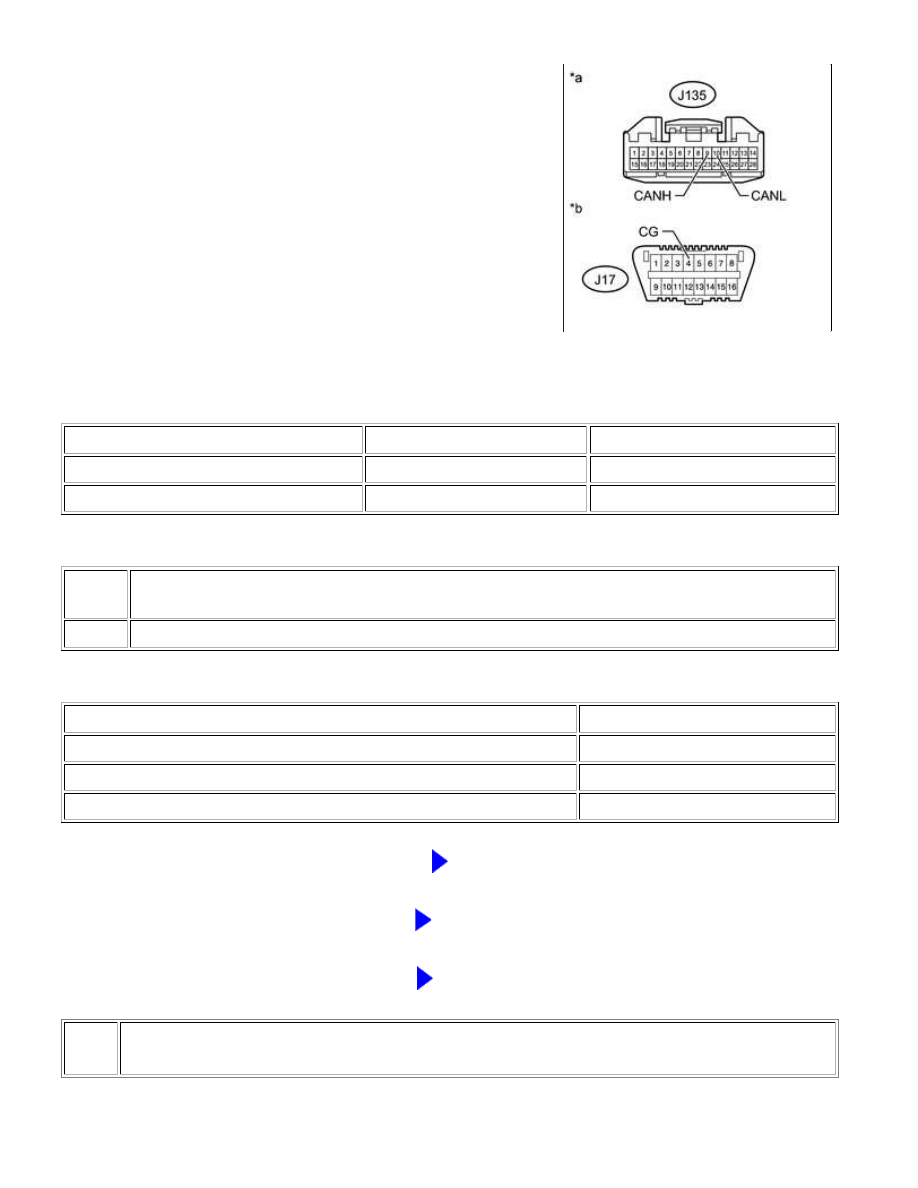

CHECK FOR SHORT TO GND IN CAN BUS WIRE (NAVIGATION RECEIVER ASSEMBLY)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

(a) Disconnect the J135 navigation receiver assembly

connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J135-9 (CANH) - J17-4 (CG)

Ignition switch off

200 Ω or higher

J135-10 (CANL) - J17-4 (CG)

Ignition switch off

200 Ω or higher

Text in Illustration

*a

*b

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG

C

NG

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

REPAIR OR REPLACE CAN BRANCH WIRE CONNECTED

TO NAVIGATION RECEIVER ASSEMBLY (CANH, CANL)

A

REPLACE NAVIGATION RECEIVER ASSEMBLY

27.

CONNECT CONNECTOR

(a) Reconnect the J74 No. 2 junction connector.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

NEXT

OK

28.

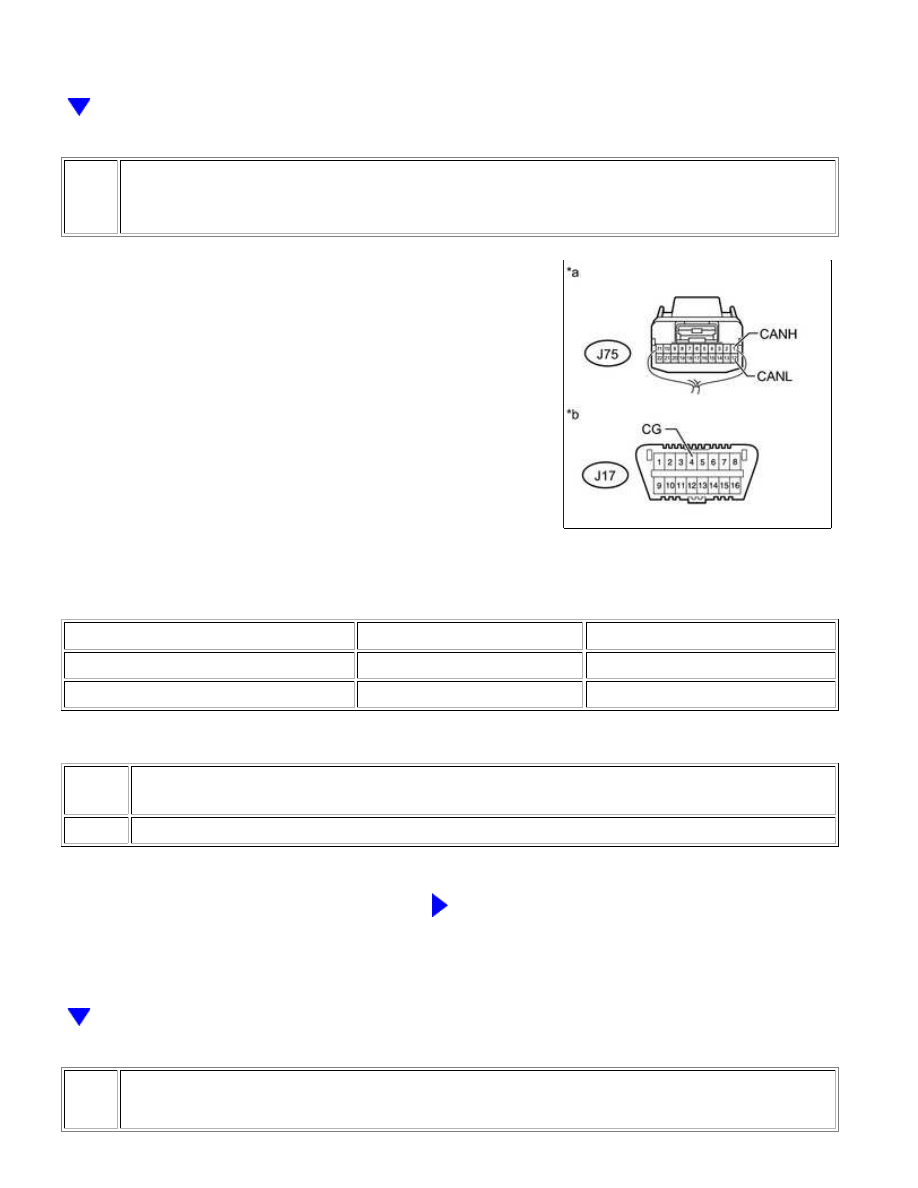

CHECK FOR SHORT TO GND IN CAN BUS WIRE (NO. 1 JUNCTION CONNECTOR - NO.
2 JUNCTION CONNECTOR)

(a) Disconnect the J75 No. 1 junction connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J75-1 (CANH) - J17-4 (CG)

Ignition switch off

200 Ω or higher

J75-12 (CANL) - J17-4 (CG)

Ignition switch off

200 Ω or higher

Text in Illustration

*a

*b

REPAIR OR REPLACE CAN MAIN WIRE OR

CONNECTOR (NO. 1 JUNCTION CONNECTOR - NO. 2

JUNCTION CONNECTOR)

29.

CHECK FOR SHORT TO GND IN CAN BUS WIRE (NO. 1 JUNCTION CONNECTOR -
CENTER AIRBAG SENSOR ASSEMBLY)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...
