Title: CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short to GND in CAN Bus Line; 2015 MY Tundra

[08/2014 -        ]

Short to GND in CAN Bus Line

DESCRIPTION

There may be a short circuit between the CAN bus lines and GND when the resistance between terminals 6 (CANH)

TROUBLE AREA

The resistance between terminals 6 (CANH) and 4 (CG) or

GND

Combination meter assembly

Center airbag sensor assembly

Main body ECU (driver side

junction block assembly)

Steering angle sensor

Brake actuator assembly (skid

control ECU)

Air conditioning amplifier

assembly

4WD control ECU*1

Bus buffer ECU*2

Network gateway ECU*3

Radio and display receiver

assembly*4

Navigation receiver assembly*5

Brake control with bracket

relay*6

ECM

No. 1 junction connector

No. 2 junction connector

DLC3 CAN branch wire or

connector

*1: for 4WD

*2: w/ Bus Buffer ECU

*3: w/ Blind Spot Monitor System

*4: w/ Audio and Visual System

*5: w/ Navigation System

*6: w/ Trailer Brake Control System

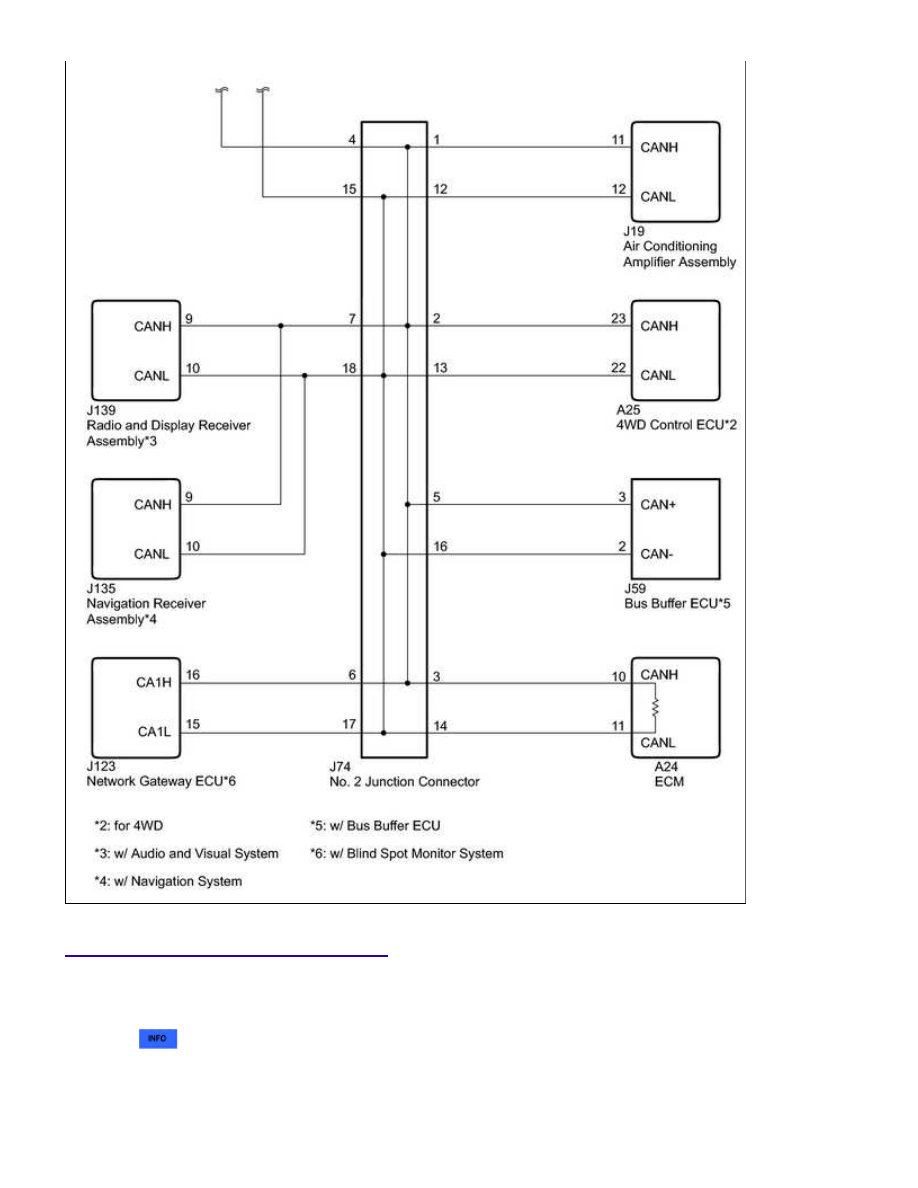

WIRING DIAGRAM

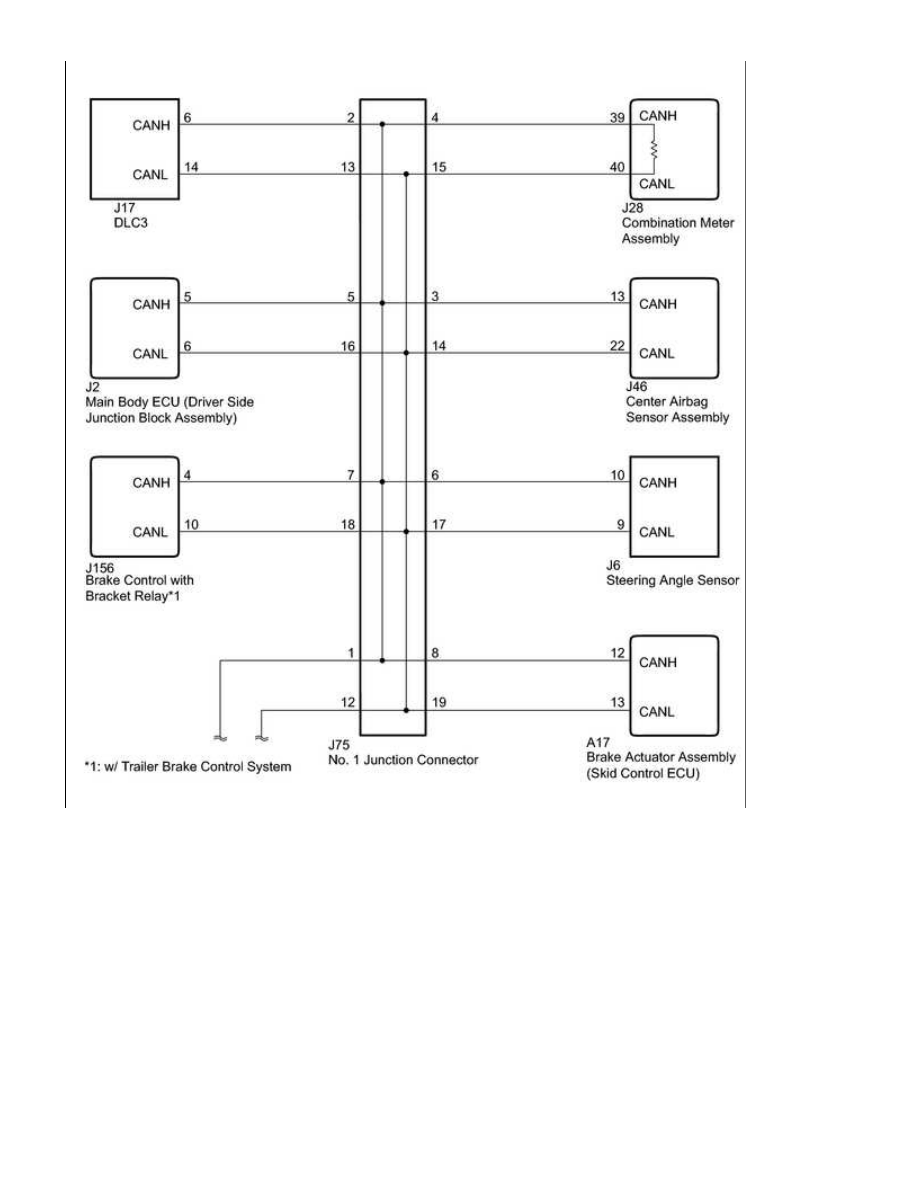

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

INSPECTION PROCEDURE

NOTICE:

The vehicle is equipped with an SRS (Supplemental Restraint System) which includes components such as



.

HINT:

Operating the ignition switch, any switches or any doors triggers related ECU and sensor communication

with the CAN, which causes resistance variation.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...
