Title: CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Audio Receiver Assembly Communication Stop

Mode; 2015 MY Tundra [08/2014 -        ]

Audio Receiver Assembly Communication Stop Mode

DESCRIPTION

DETECTION CONDITION

SYMPTOMS

TROUBLE AREA

Audio Receiver Assembly

Communication Stop

Mode

Either condition is met:

"Display and Navigation (AVN1)" is

not displayed on the "Bus Check"

screen.

"Audio Receiver Assembly

Communication Stop Mode" in "DTC

Combination Table" applies.

Power source or inside of

radio and display receiver

assembly

Radio and display

receiver assembly CAN

branch wire or connector

Radio and display

receiver assembly

For vehicles an audio and visual system.

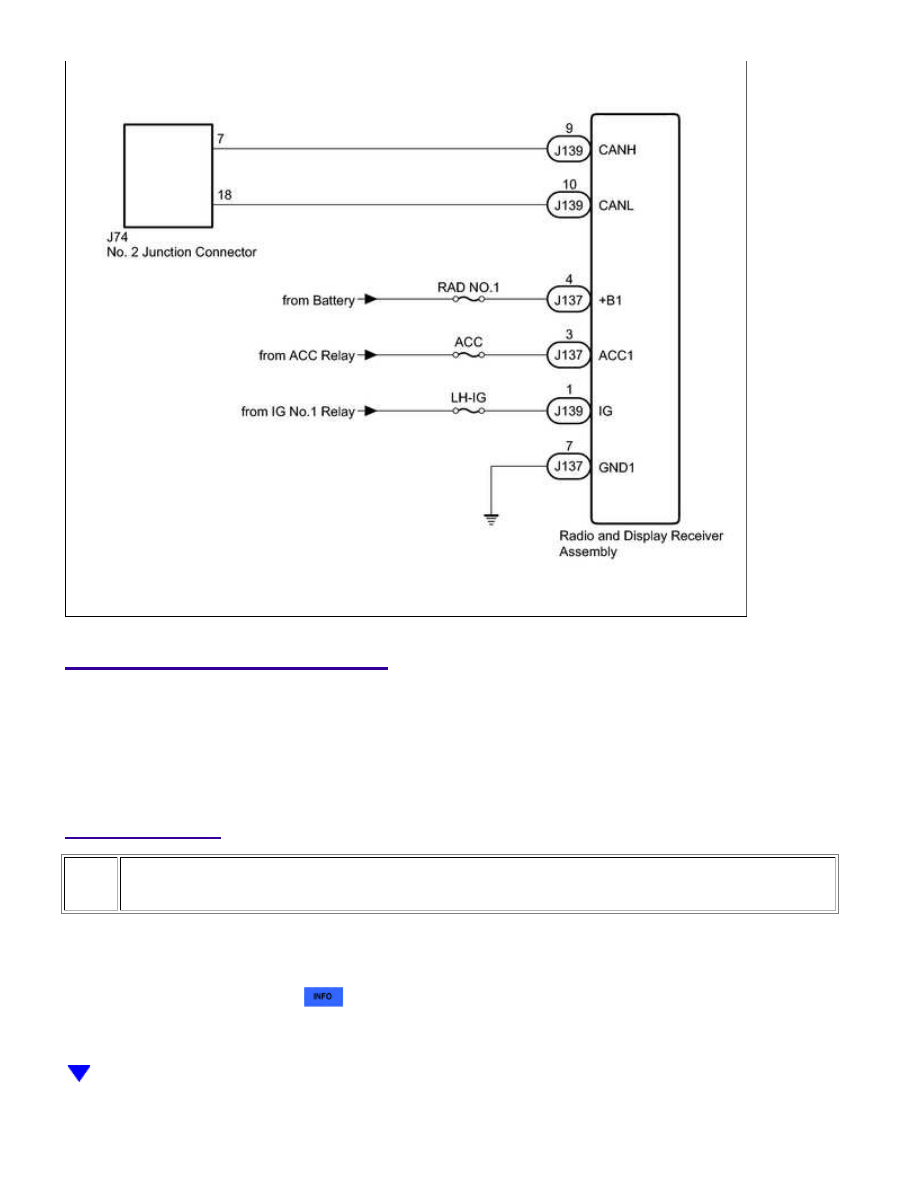

WIRING DIAGRAM

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Audio ...

NEXT

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

HINT:

Operating the ignition switch, any switches or any doors triggers related ECU and sensor communication

with the CAN, which causes resistance variation.

PROCEDURE

1.

PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Audio ...

NEXT

OK

2.

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

(a) Disconnect the cable from the negative (-) battery terminal before measuring the resistances of

the CAN main wire and the CAN branch wire.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3.

CHECK FOR OPEN IN CAN BUS WIRE (RADIO AND DISPLAY RECEIVER ASSEMBLY
CAN BRANCH WIRE)

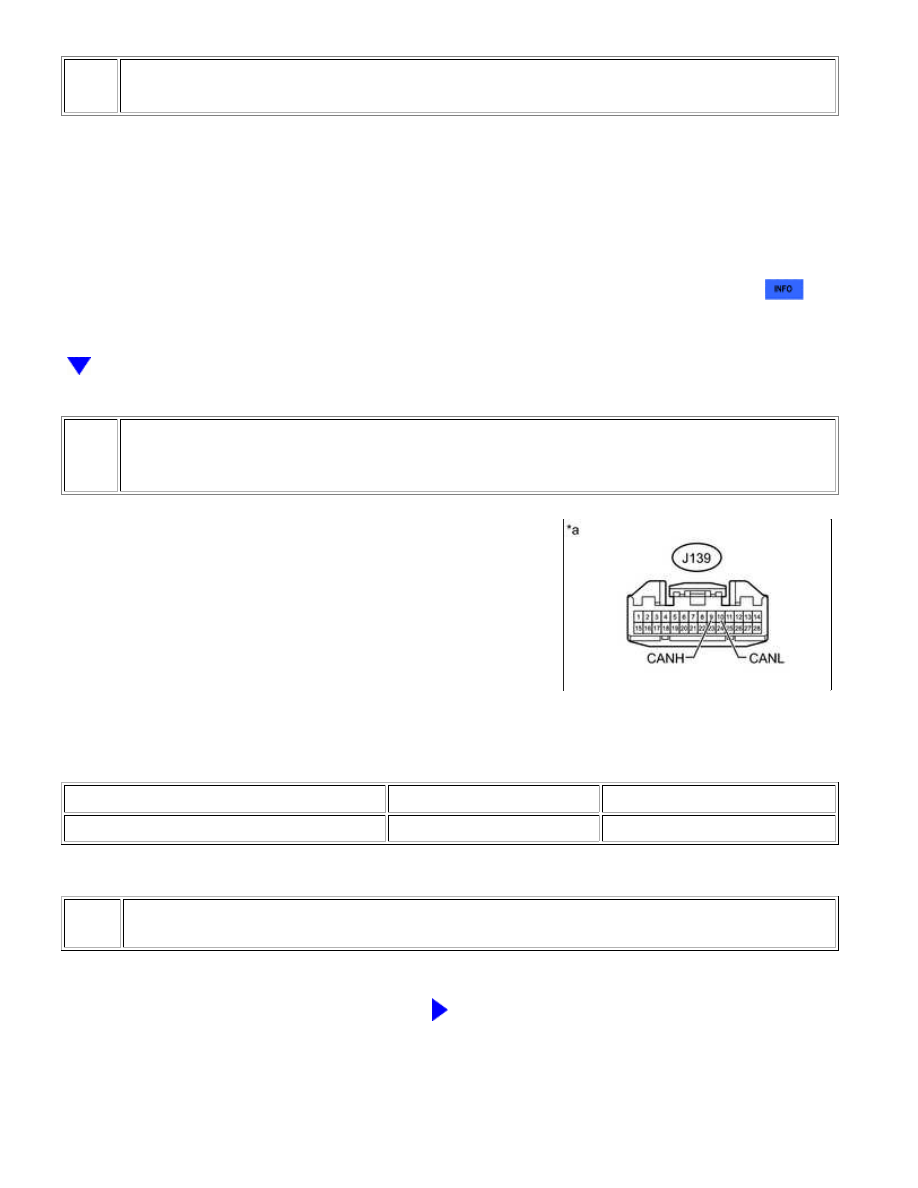

(a) Disconnect the J139 radio and display receiver assembly

connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J139-9 (CANH) - J139-10 (CANL)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE RADIO AND DISPLAY

RECEIVER ASSEMBLY CAN BRANCH WIRE OR

CONNECTOR (CANH, CANL)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Audio ...

4.

CHECK HARNESS AND CONNECTOR (RADIO AND DISPLAY RECEIVER ASSEMBLY -
BATTERY AND BODY GROUND)

(a) Connect the cable to the negative (-) battery terminal.

NOTICE:

When disconnecting the cable, some systems need to be

initialized after the cable is reconnected



.

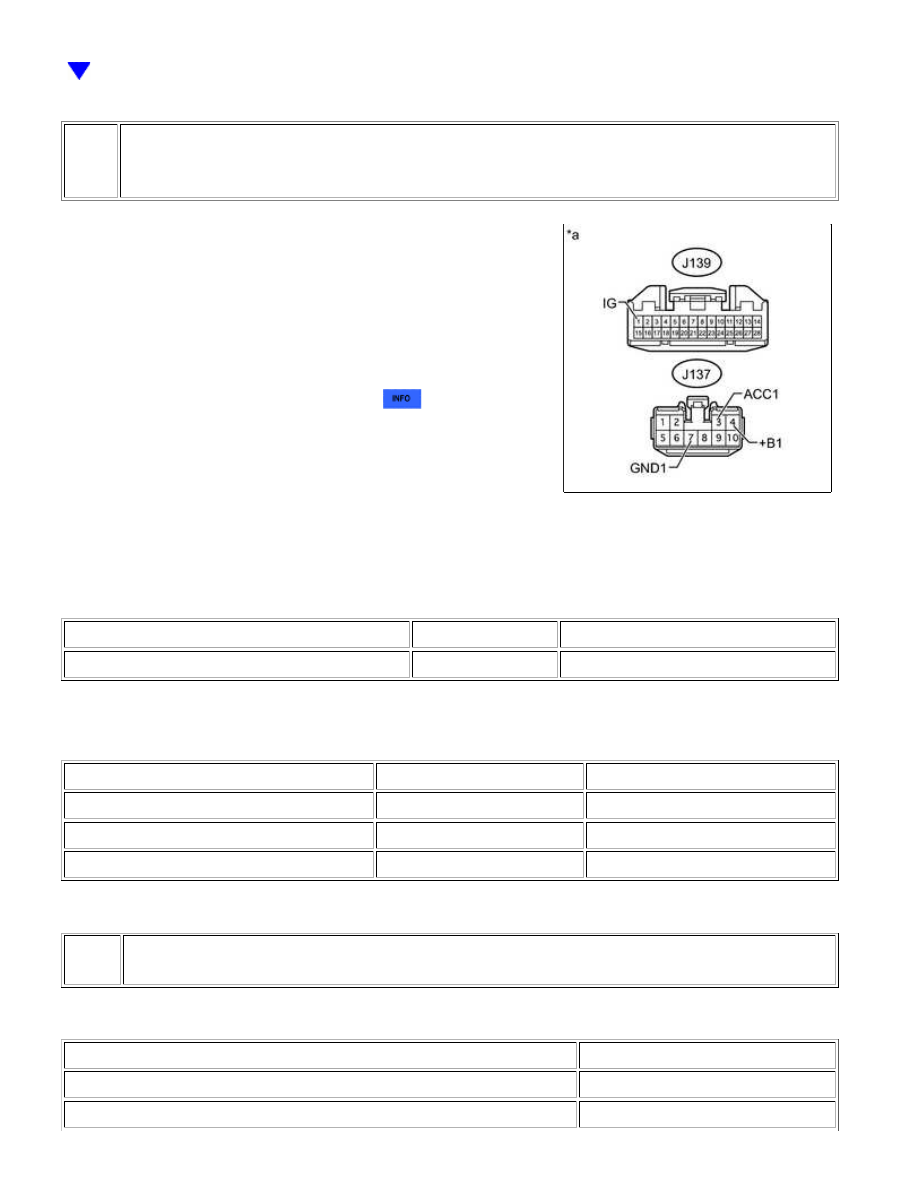

(b) Disconnect the J137 radio and display receiver assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J137-7 (GND1) - Body ground

Always

Below 1 Ω

(d) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J137-4 (+B1) - Body ground

Always

11 to 14 V

J137-3 (ACC1) - Body ground

Ignition switch ACC

11 to 14 V

J139-1 (IG) - Body ground

Ignition switch ON

11 to 14 V

Text in Illustration

*a

Result

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B
