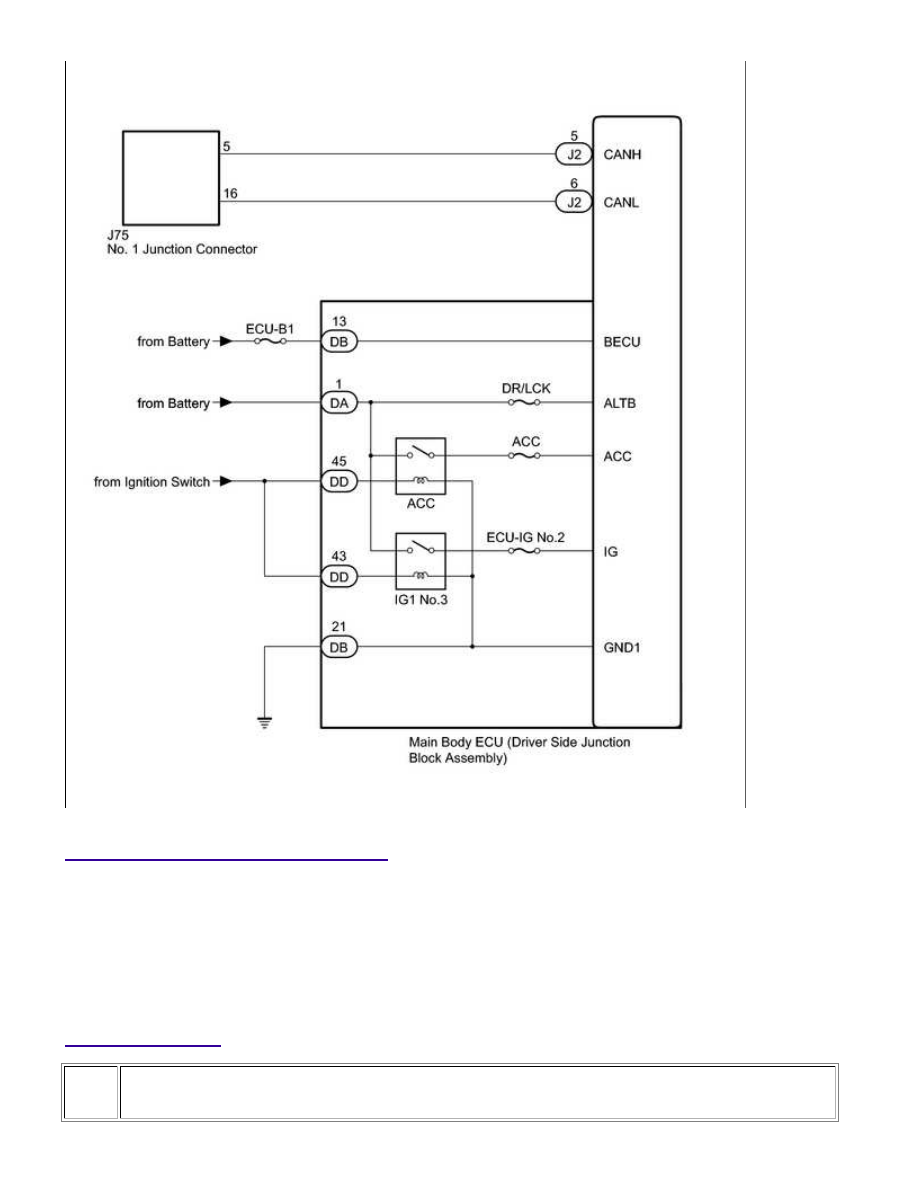

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses and relays for circuits related to this system before performing the following inspection

procedure.

HINT:

Operating the ignition switch, any switches or any doors triggers related ECU and sensor communication

with the CAN, which causes resistance variation.

PROCEDURE

1.

PRECAUTION

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Main ...

NEXT

NEXT

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2.

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

(a) Disconnect the cable from the negative (-) battery terminal before measuring the resistances of

the CAN main wire and the CAN branch wire.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3.

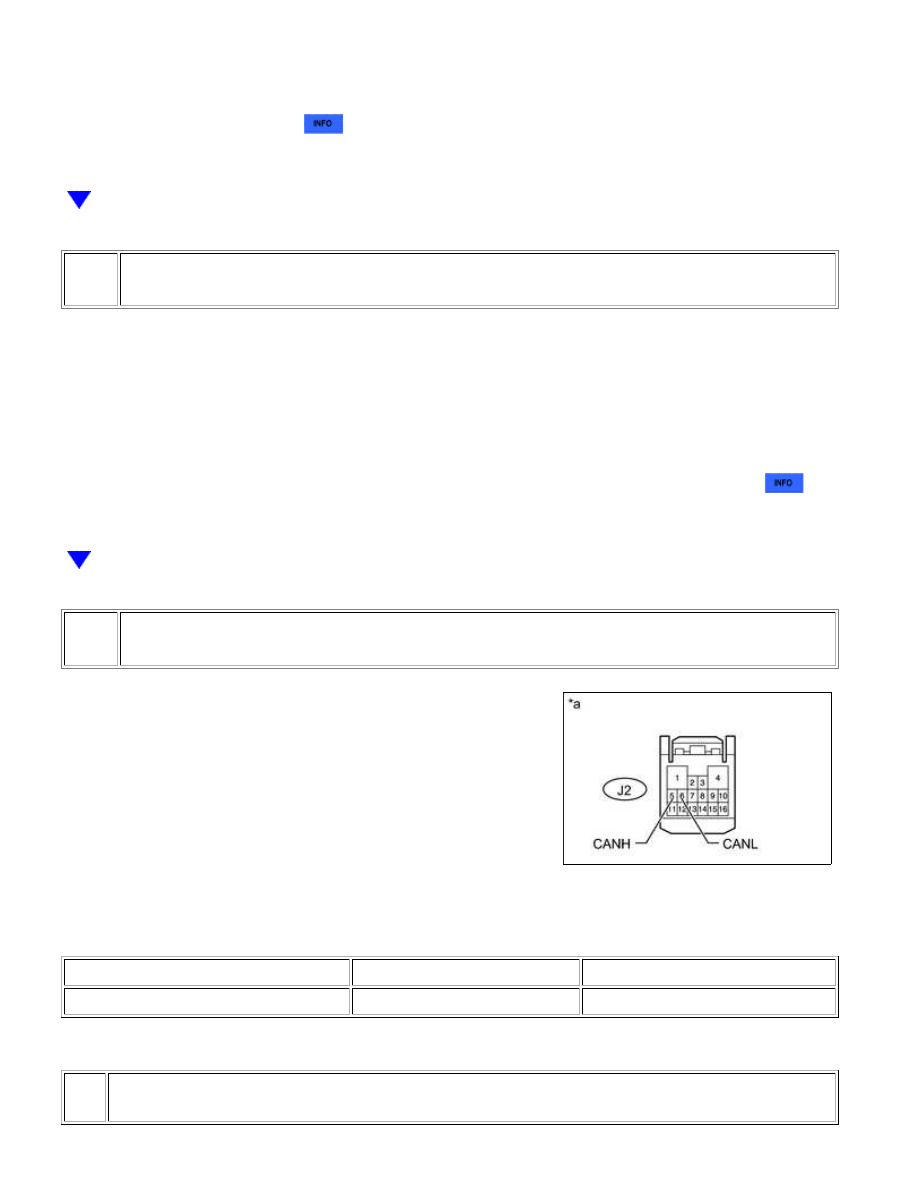

CHECK FOR OPEN IN CAN BUS WIRE (MAIN BODY ECU CAN BRANCH WIRE)

(a) Disconnect the J2 main body ECU (driver side junction block

assembly) connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J2-5 (CANH) - J2-6 (CANL)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Main ...

OK

NG

REPAIR OR REPLACE MAIN BODY ECU CAN

BRANCH WIRE OR CONNECTOR (CANH, CANL)

4.

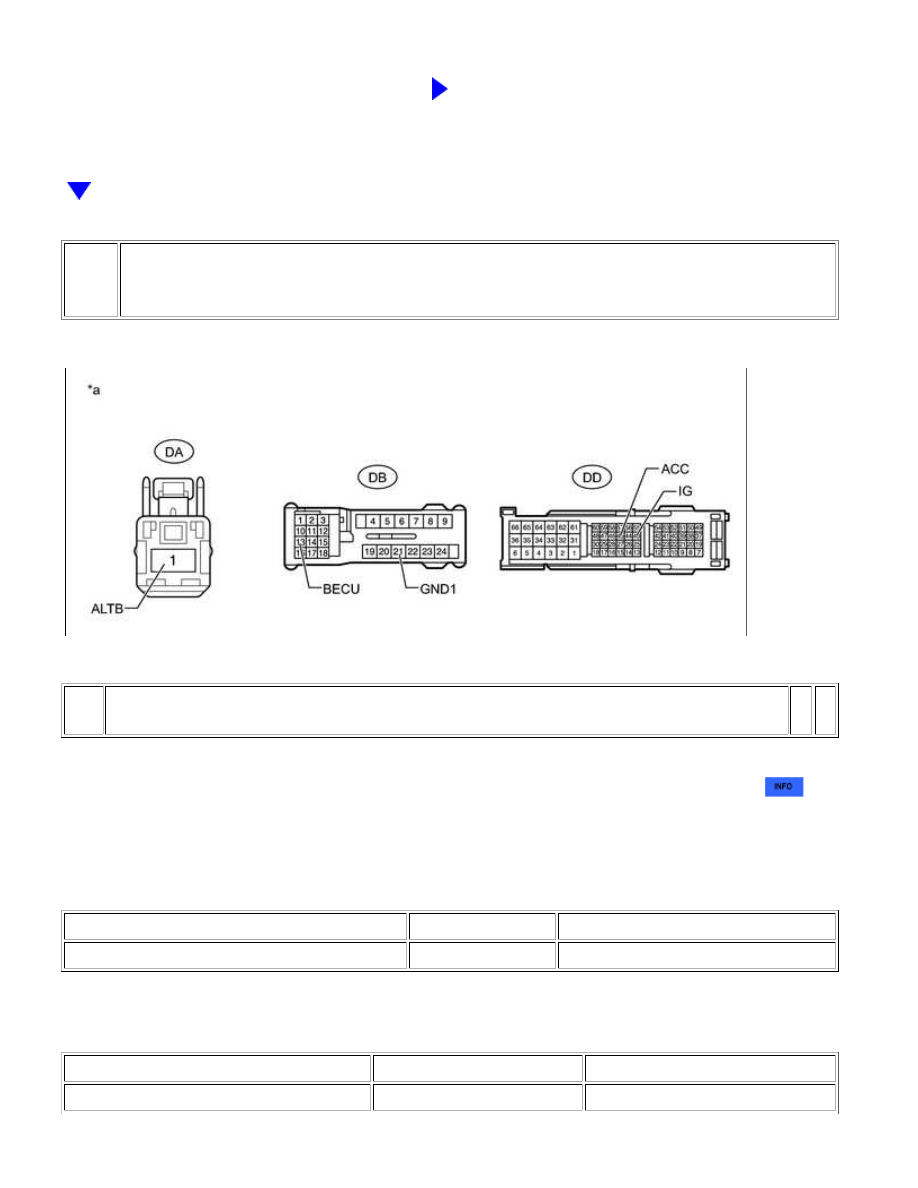

CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - BATTERY AND BODY
GROUND)

(a) Connect the cable to the negative (-) battery terminal.

Text in Illustration

*a

-

-

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

(b) Disconnect the DA, DB and DD main body ECU (driver side junction block assembly) connectors.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

DB-21 (GND1) - Body ground

Always

Below 1 Ω

(d) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

DA-1 (ALTB) - Body ground

Always

11 to 14 V

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Main ...

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

DB-13 (BECU) - Body ground

Always

11 to 14 V

DD-43 (IG) - Body ground

Ignition switch ON

11 to 14 V

DD-45 (ACC) - Body ground

Ignition switch ACC

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU (DRIVER SIDE

JUNCTION BLOCK ASSEMBLY)
