2.

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

(a) Disconnect the cable from the negative (-) battery terminal before measuring the resistances of

the CAN main wire and the CAN branch wire.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3.

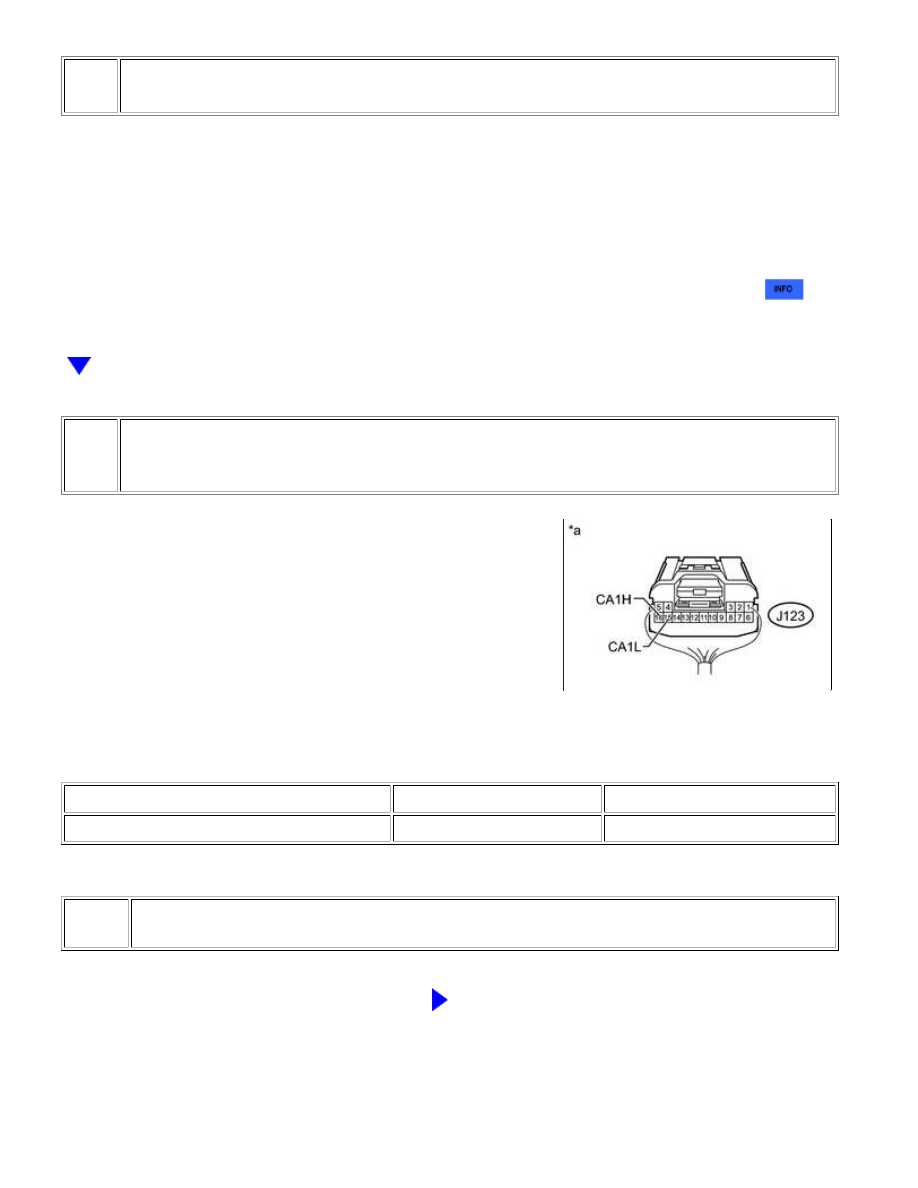

CHECK FOR OPEN IN CAN BUS WIRE (NETWORK GATEWAY ECU CAN BRANCH
WIRE)

(a) Disconnect the J123 network gateway ECU connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J123-16 (CA1H) - J123-15 (CA1L)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE NETWORK GATEWAY ECU CAN

BRANCH WIRE OR CONNECTOR (CA1H, CA1L)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Gatew...

OK

4.

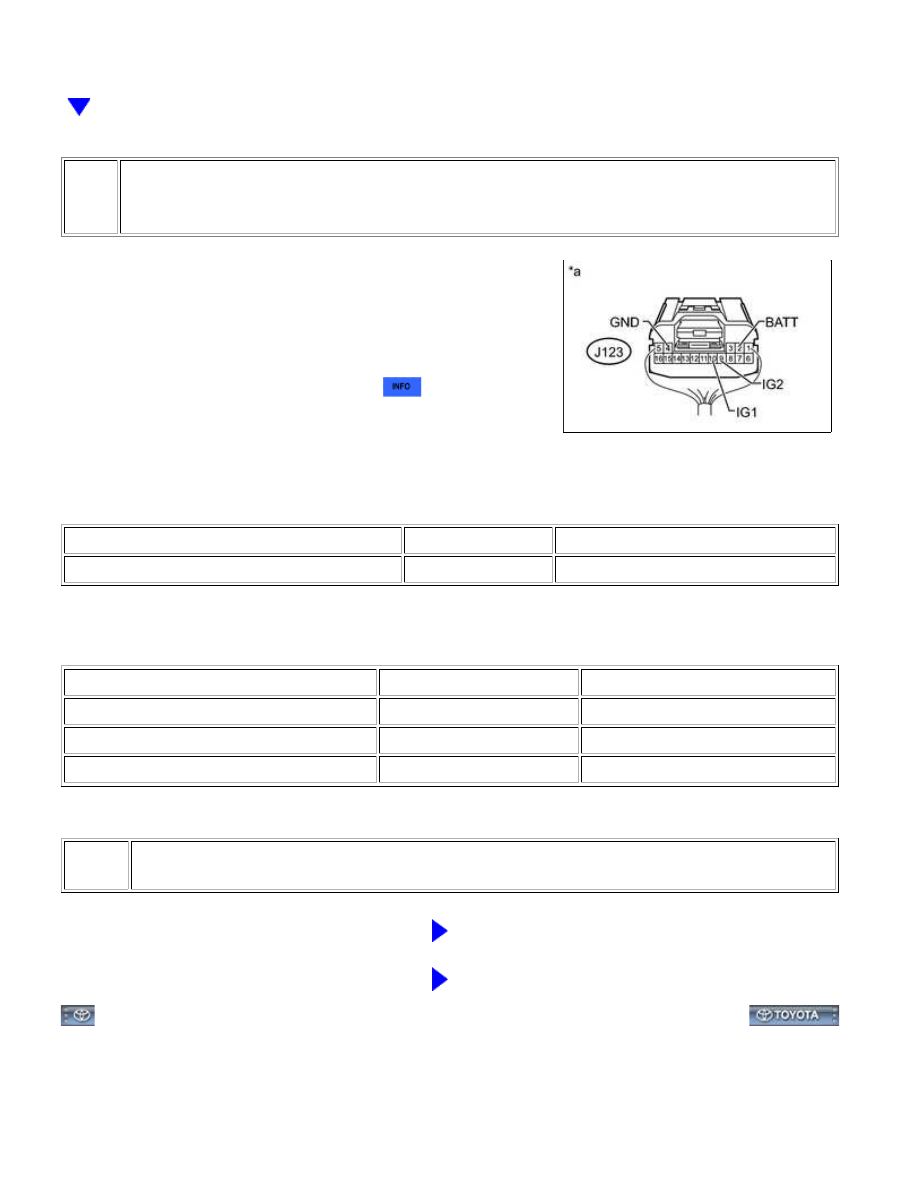

CHECK HARNESS AND CONNECTOR (NETWORK GATEWAY ECU - BATTERY AND
BODY GROUND)

(a) Connect the cable to the negative (-) battery terminal.

NOTICE:

When disconnecting the cable, some systems need to be

initialized after the cable is reconnected



.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J123-4 (GND) - Body ground

Always

Below 1 Ω

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J123-2 (BATT) - Body ground

Always

11 to 14 V

J123-10 (IG1) - Body ground

Ignition switch ON

11 to 14 V

J123-9 (IG2) - Body ground

Ignition switch ON

11 to 14 V

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE NETWORK GATEWAY ECU

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Gatew...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002VTC012X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: ECM Communication Stop Mode; 2015 MY Tundra

[08/2014 -        ]

ECM Communication Stop Mode

DESCRIPTION

DETECTION ITEM

SYMPTOM

TROUBLE AREA

ECM Communication

Stop Mode

Either condition is met:

"ECM (Engine)" is not displayed on the "Bus

Check" screen.

"ECM Communication Stop Mode" in "DTC

Combination Table" applies.

Power source or

inside ECM

ECM

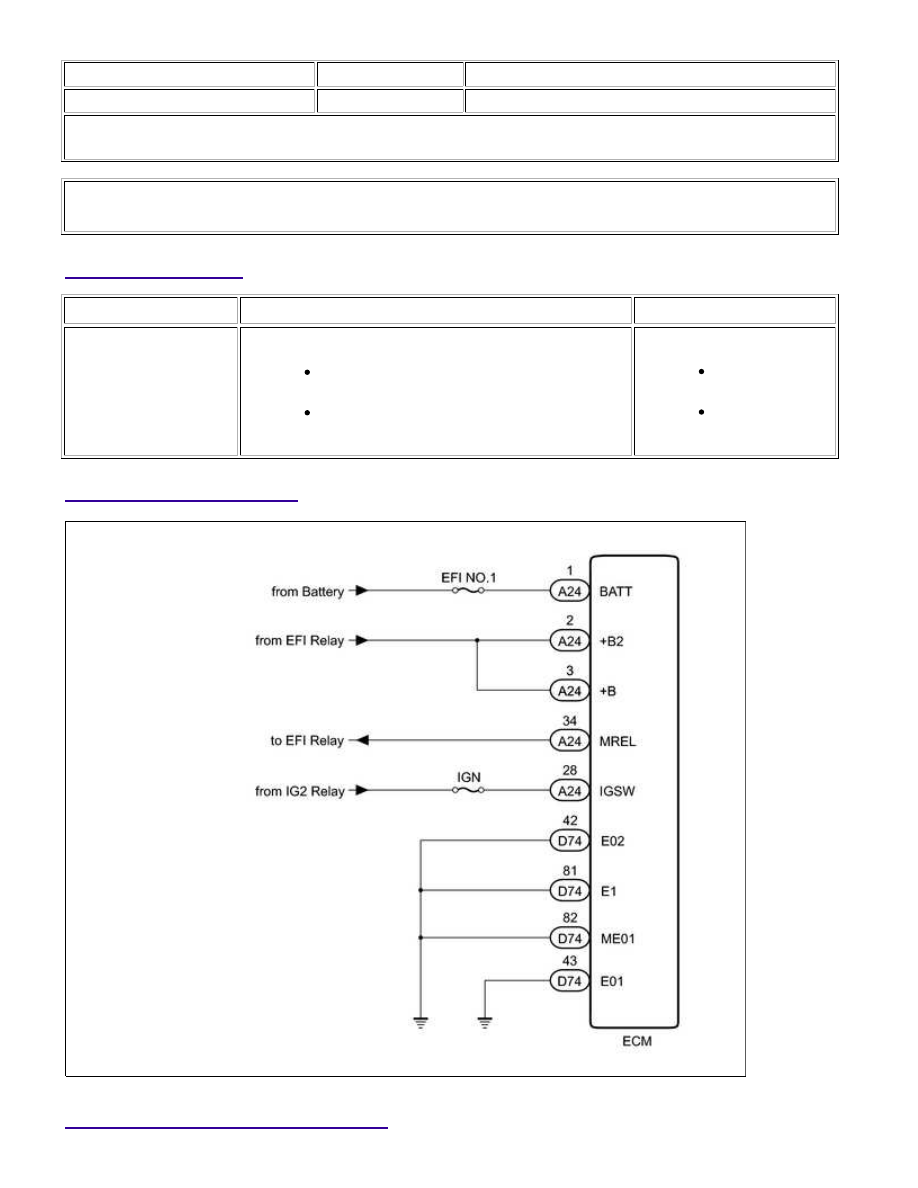

WIRING DIAGRAM

INSPECTION PROCEDURE

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: ECM ...

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

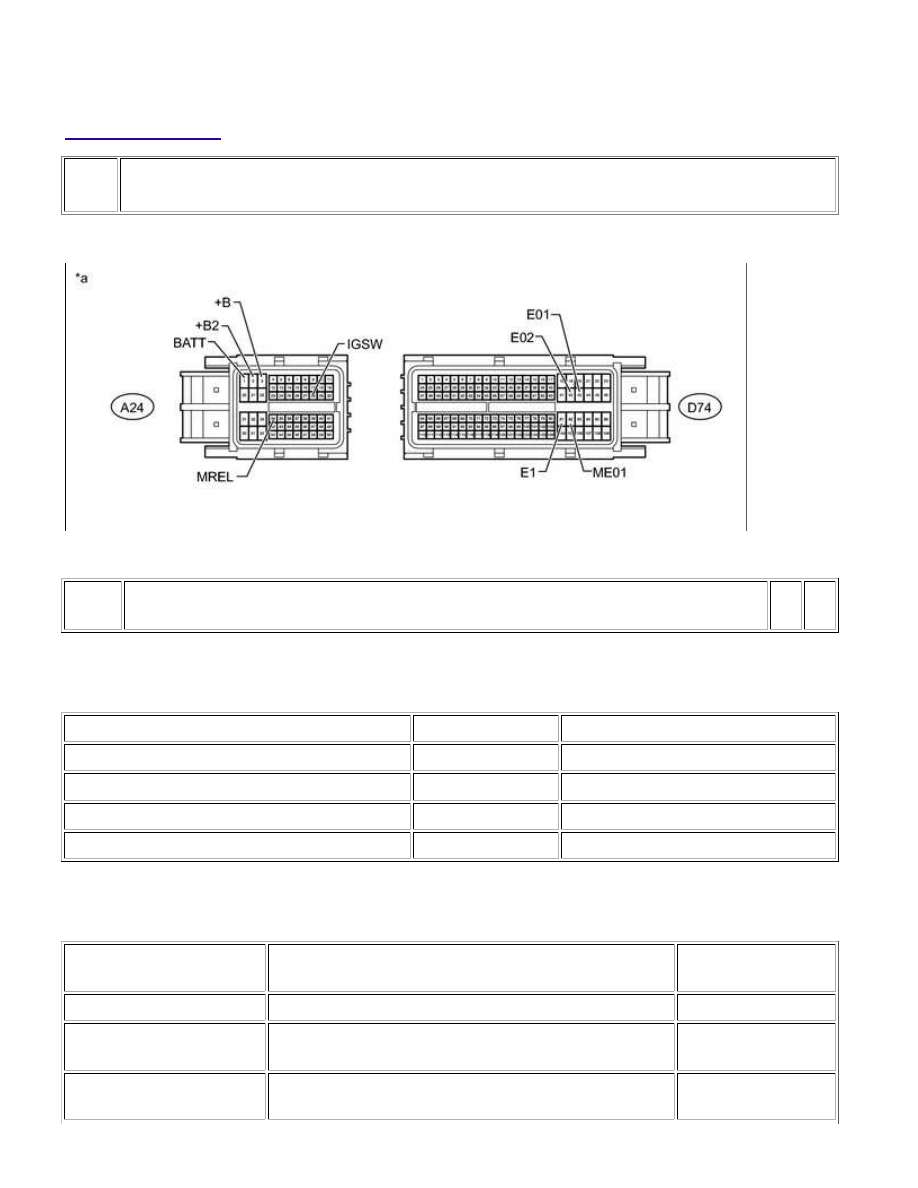

CHECK HARNESS AND CONNECTOR (ECM - BATTERY AND BODY GROUND)

(a) Disconnect the A24 and D74 ECM connectors.

Text in Illustration

*a

-

-

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-42 (E02) - Body ground

Always

Below 1 Ω

D74-43 (E01) - Body ground

Always

Below 1 Ω

D74-81 (E1) - Body ground

Always

Below 1 Ω

D74-82 (ME01) - Body ground

Always

Below 1 Ω

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

A24-1 (BATT) - Body ground

Always

11 to 14 V

A24-2 (+B2) - Body ground

Battery positive (+) voltage applied to terminal A24-34

(MREL)

11 to 14 V

A24-3 (+B) - Body ground

Battery positive (+) voltage applied to terminal A24-34

(MREL)

11 to 14 V
