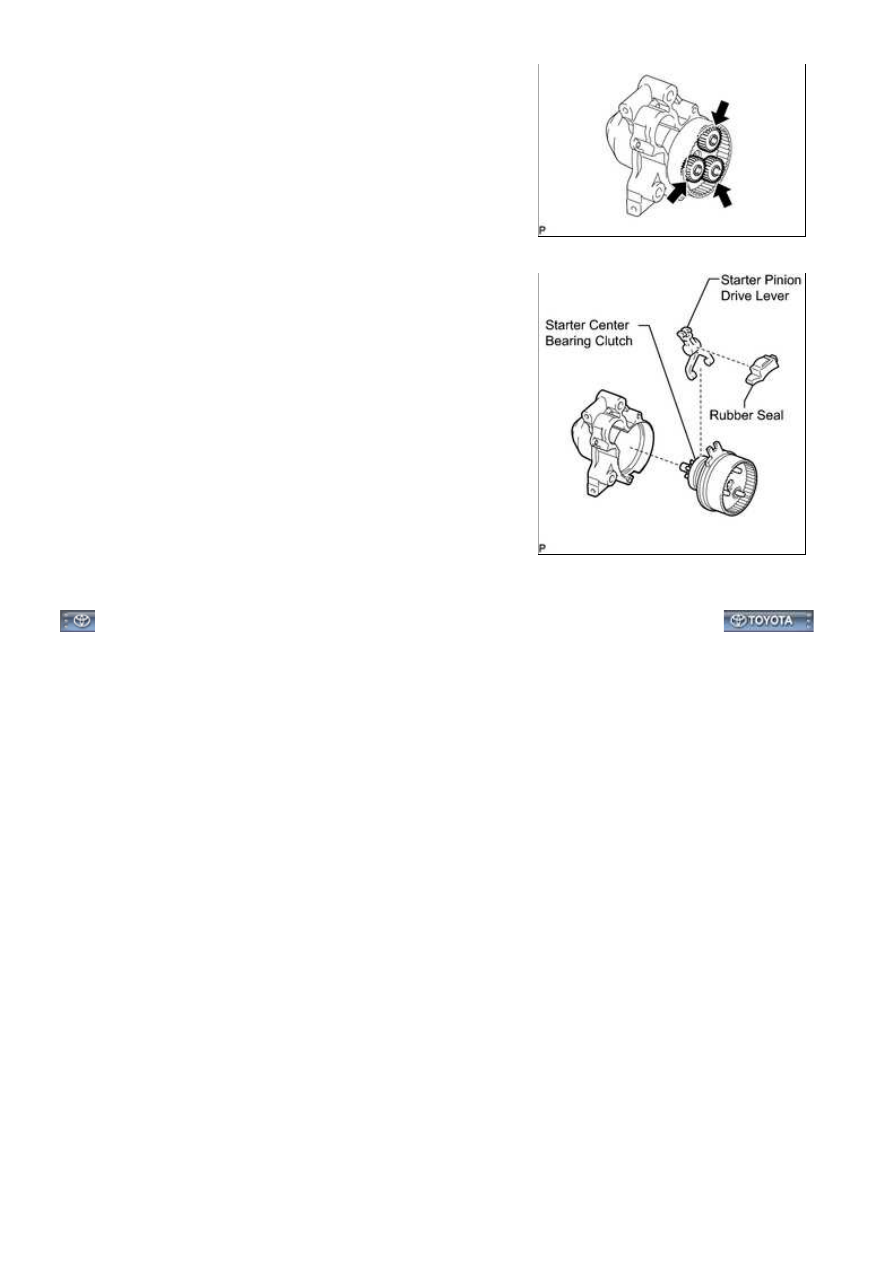

(b) Remove the 3 planetary gears from the starter center

bearing clutch.

(c) Remove the starter center bearing clutch together with the

starter pinion drive lever and rubber seal from the starter

drive housing.

(d) Remove the starter pinion drive lever and rubber seal from the starter center bearing clutch.

3UR-FE STARTING: STARTER: DISASSEMBLY; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000215101LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE STARTING: STARTER: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT STARTER ASSEMBLY

CAUTION:

As a large electric current passes through the cable during this inspection, a thick cable must be used.

Otherwise, the cable may become hot and cause injury.

NOTICE:

These tests must be performed within 3 to 5 seconds to avoid burning out the coil.

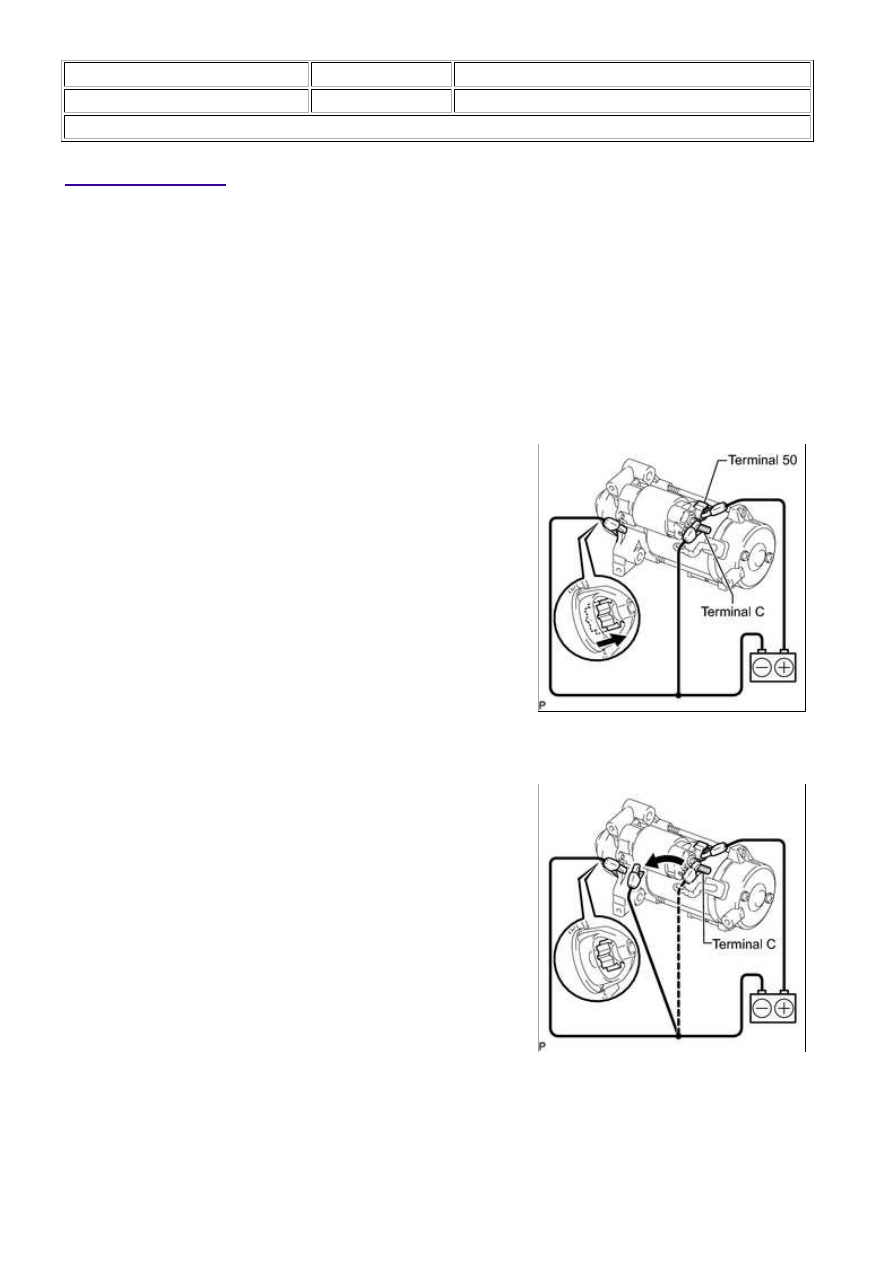

(a) Perform a pull-in test.

(1) Remove the nut, and then disconnect the field coil lead wire from terminal C.

(2) Connect the battery to the magnet starter switch as

shown in the illustration. Then check that the clutch pinion

gear moves outward.

If the clutch pinion gear does not move outward, replace

the magnet starter switch assembly.

(b) Perform a holding test.

(1) When the battery is connected as above with the clutch

pinion gear out, disconnect the negative (-) lead from

terminal C. Check that the pinion gear remains out.

If the clutch pinion gear moves inward, replace the

magnet starter switch assembly.

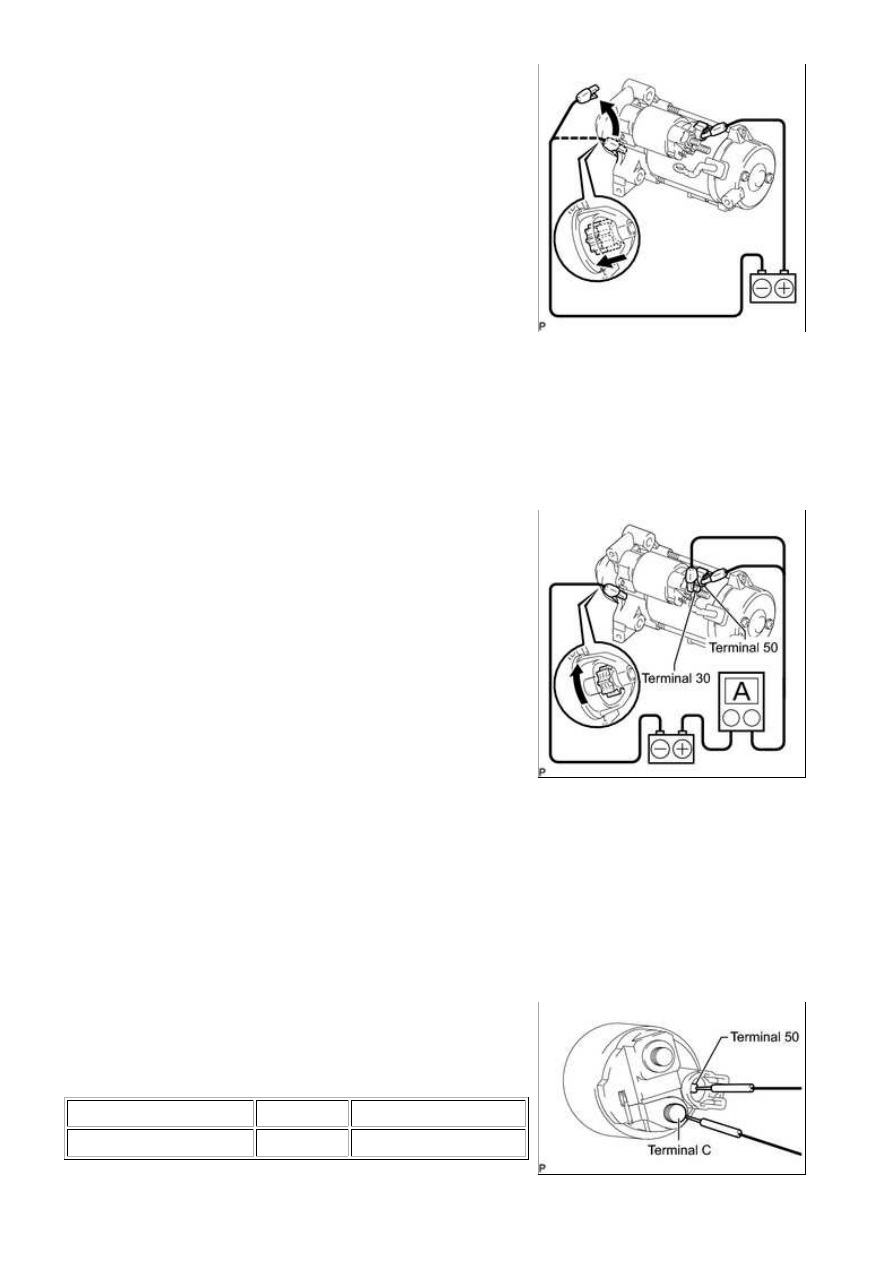

(c) Inspect the clutch pinion gear return.

3UR-FE STARTING: STARTER: INSPECTION; 2015 MY Tundra [08...

(1) Disconnect the negative (-) lead from the starter body.

Check that the clutch pinion gear returns inward.

If the clutch pinion gear does not return inward, replace

the magnet starter switch assembly.

(d) Perform an operation test without load.

(1) Connect the field coil lead wire to terminal C with the nut.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(2) Mount the starter in a vise between aluminum plates.

(3) Connect the battery and an ammeter to the starter as

shown in the illustration.

(4) Check that the starter rotates smoothly and steadily while the pinion gear is moving outward. Then

measure the current.

Standard current:

150 A or less at 11.5 V

If the result is not as specified, replace the starter assembly.

2. INSPECT MAGNET STARTER SWITCH ASSEMBLY

(a) Check if the pull-in coil has an open circuit.

(1) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Terminal 50 - Terminal C

Always

Below 1 Ω

If the result is not as specified, replace the magnet

3UR-FE STARTING: STARTER: INSPECTION; 2015 MY Tundra [08...

starter switch assembly.

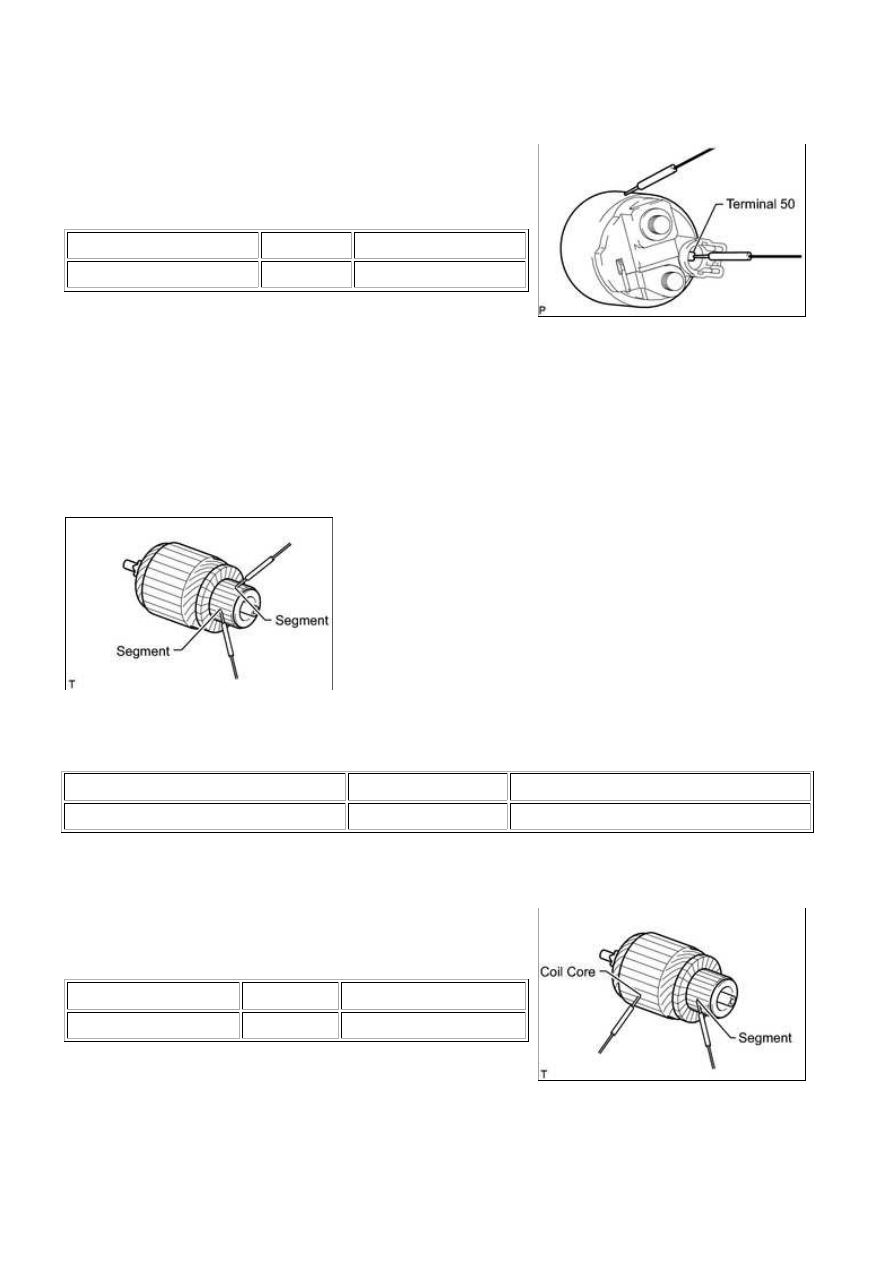

(b) Check if the holding coil has an open circuit.

(1) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Terminal 50 - Switch body

Always

Below 2 Ω

If the result is not as specified, replace the magnet

starter switch assembly.

3. INSPECT STARTER ARMATURE ASSEMBLY

If necessary, replace the starter armature assembly.

(b) Measure the resistance.

(1) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Segment - Segment

Always

Below 1 Ω

If the result is not as specified, replace the starter armature assembly.

(2) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Segment - Coil core

Always

10 kΩ or higher

If the result is not as specified, replace the starter

armature assembly.
