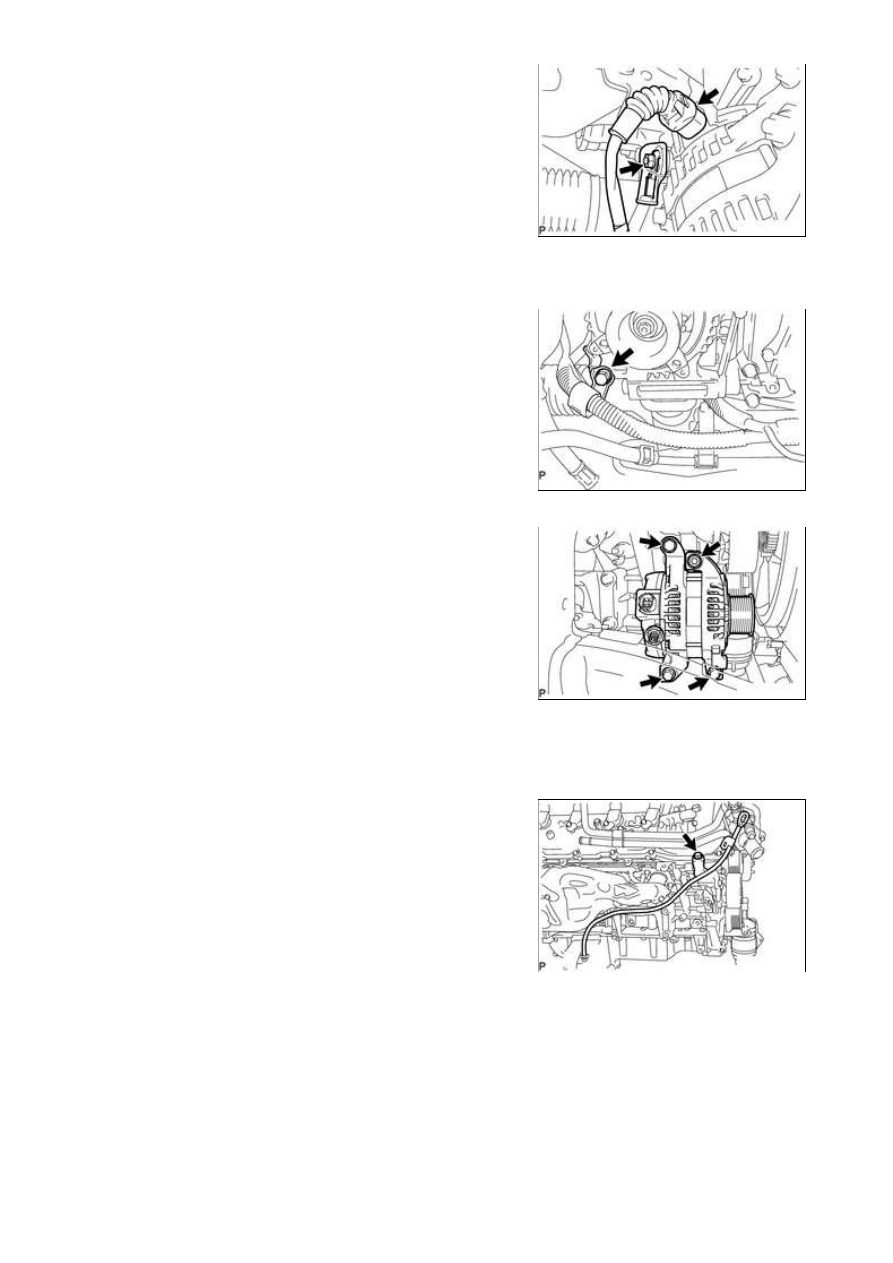

(a) Disconnect the generator connector.

(b) Remove the terminal cap and nut, and disconnect the generator wire.

(c) Remove the bolt and disconnect the wire harness bracket

from the generator.

(d) Remove the 3 bolts, nut and generator.

11. REMOVE ENGINE OIL LEVEL DIPSTICK GUIDE

(a) Remove the dipstick.

(b) Remove the bolt and dipstick guide.

(c) Remove the O-ring from the dipstick guide.

12. REMOVE FRONT EXHAUST PIPE ASSEMBLY

(a) Disconnect the air fuel ratio sensor connector.

(b) Disconnect the heated oxygen sensor connector and detach the 2 clamps.

(c) Remove the 2 bolts.

(d) Remove the 3 nuts and front exhaust pipe.

(e) Remove the 2 gaskets.

3UR-FE STARTING: STARTER: REMOVAL; 2015 MY Tundra [08/20...

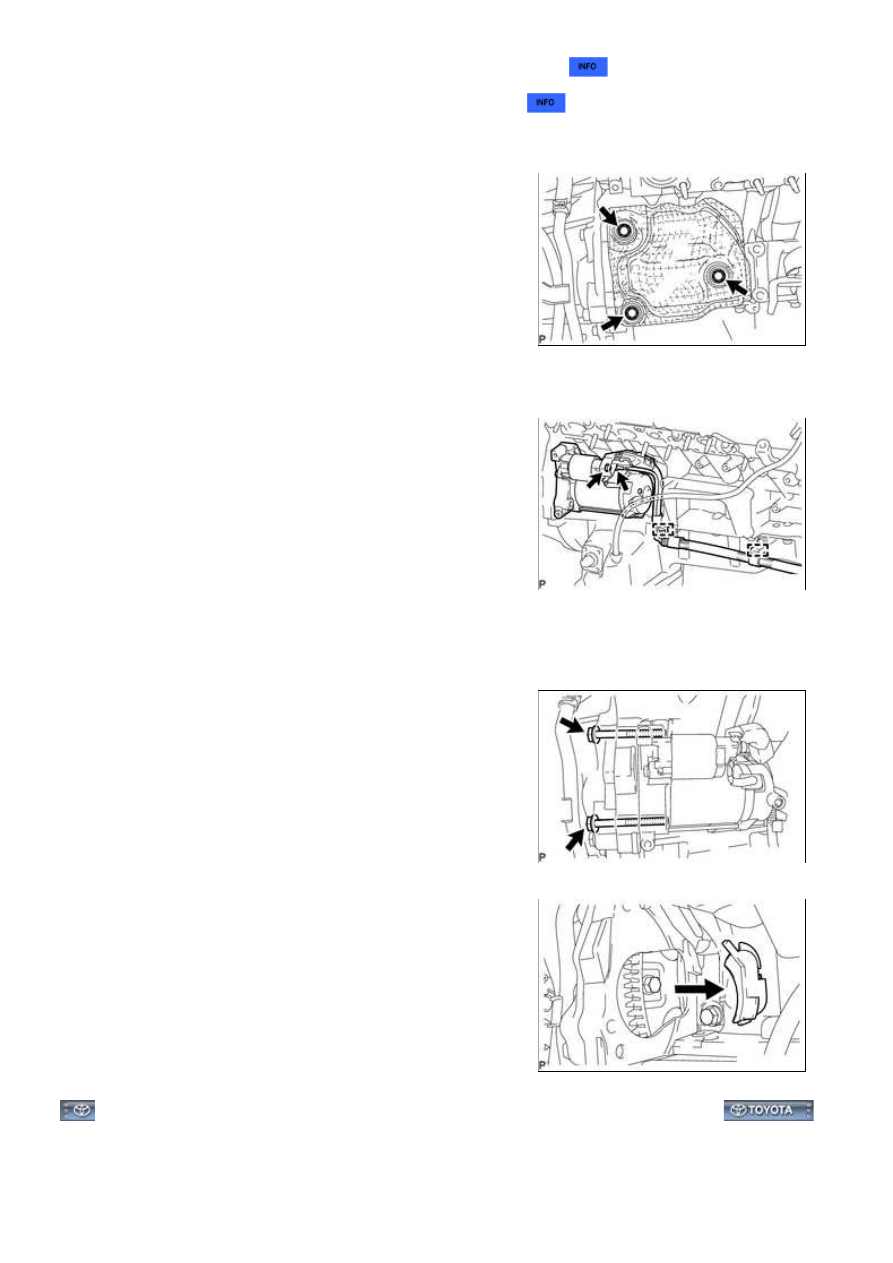

13. REMOVE NO. 1 EXHAUST MANIFOLD HEAT INSULATOR

14. REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY RH

15. REMOVE STARTER COVER

(a) Remove the 3 bolts and starter cover.

16. REMOVE STARTER ASSEMBLY

(a) Detach the 2 wire harness clamps.

(b) Disconnect the starter connector.

(c) Remove the nut and disconnect the starter wire.

(d) Remove the 2 bolts and starter.

(e) Remove the flywheel housing side cover.

3UR-FE STARTING: STARTER: REMOVAL; 2015 MY Tundra [08/20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000215401LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE STARTING: STARTER: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

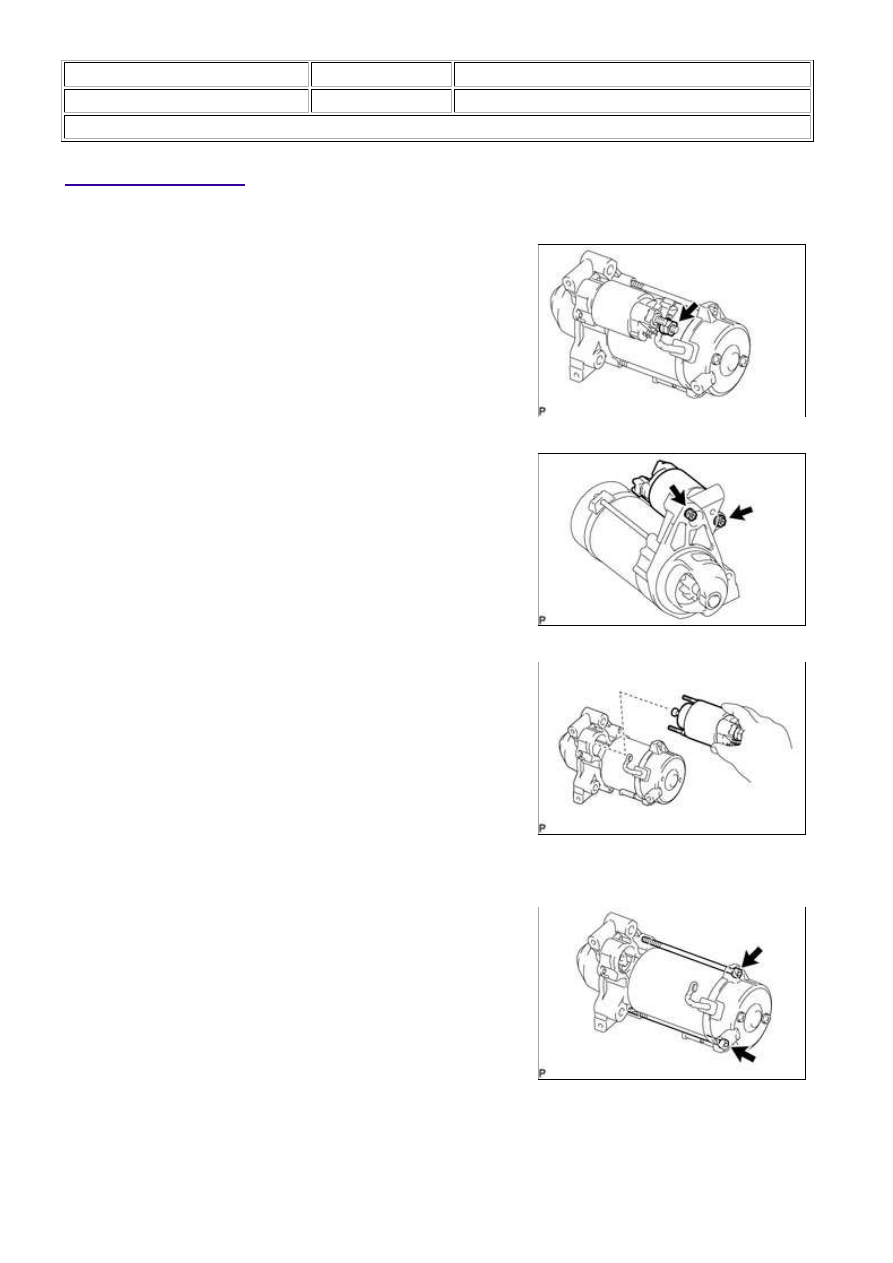

DISASSEMBLY

1. REMOVE MAGNET STARTER SWITCH ASSEMBLY

(a) Remove the nut and disconnect the lead wire from the

magnet starter switch.

(b) Remove the 2 nuts from the starter drive housing while

holding the magnet starter switch.

(c) Pull the magnet starter switch and while lifting the front part

2. REMOVE STARTER YOKE ASSEMBLY

(a) Using a T25 "TORX" socket wrench, remove the 2 bolts.

(b) Pull out the starter yoke together with the starter commutator end frame.

3UR-FE STARTING: STARTER: DISASSEMBLY; 2015 MY Tundra [0...

(c) Remove the 2 screws and starter commutator end frame

from the starter yoke.

NOTICE:

While holding down the lead wire, remove the starter

commutator end frame.

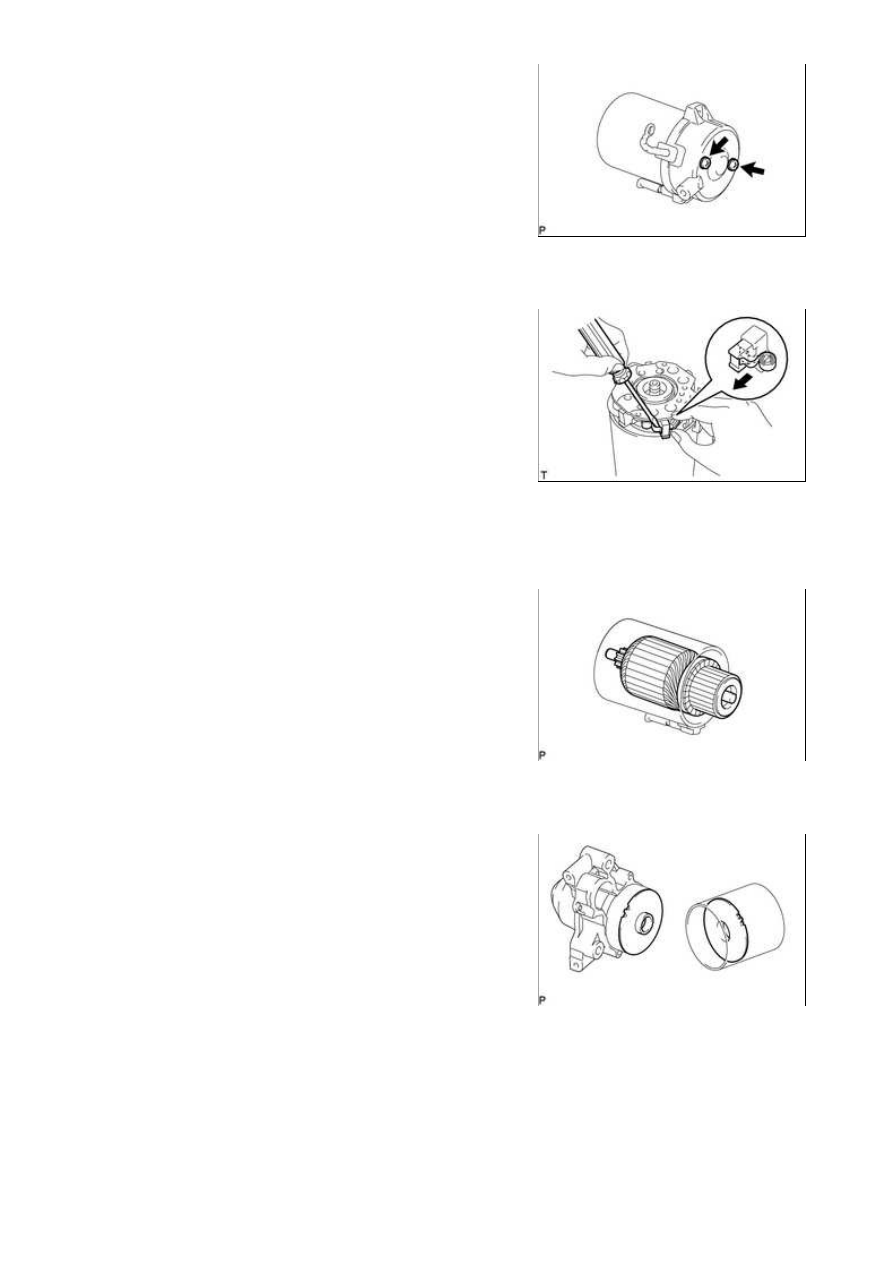

3. REMOVE STARTER BRUSH HOLDER ASSEMBLY

so that they are held in place by the springs.

(b) Remove the starter brush holder.

4. REMOVE STARTER ARMATURE ASSEMBLY

(a) Remove the starter armature from the starter yoke.

5. REMOVE STARTER CENTER BEARING CLUTCH SUB-ASSEMBLY

(a) Remove the starter armature plate from the starter center

bearing clutch or starter yoke.

3UR-FE STARTING: STARTER: DISASSEMBLY; 2015 MY Tundra [0...
