Doc ID: RM000002O1H051X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE LUBRICATION: OIL AND OIL FILTER: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

3UR-FE LUBRICATION: OIL AND OIL FILTER: COMPONENTS; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002O1G05VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

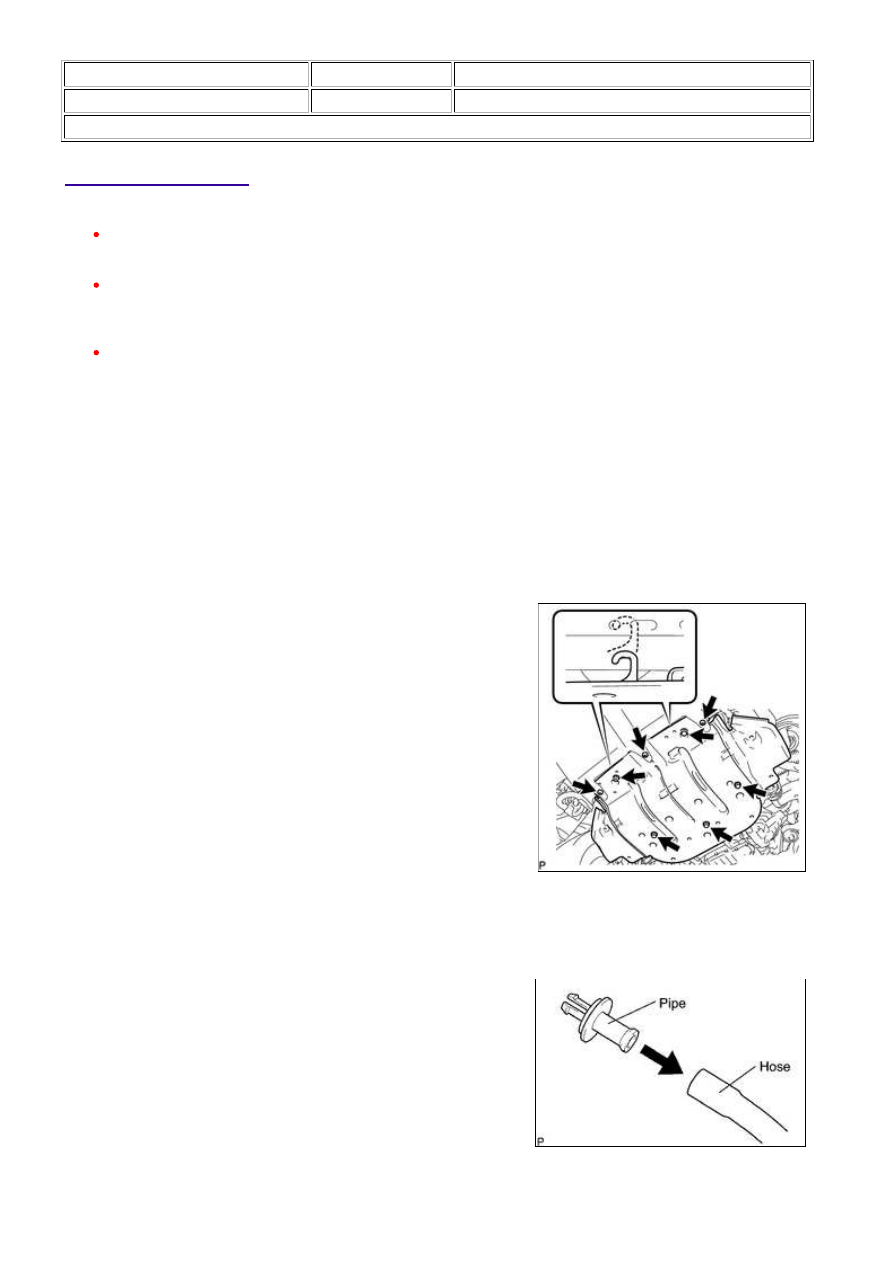

Title: 3UR-FE LUBRICATION: OIL AND OIL FILTER: REPLACEMENT; 2015 MY Tundra [08/2014 -        ]

REPLACEMENT

CAUTION:

(a) Remove the oil filler cap.

(b) Remove the oil pan drain plug and gasket, and drain the engine oil into a container.

(c) Install a new gasket and the oil pan drain plug.

Torque:

40 N·m {408 kgf·cm, 30ft·lbf}

2. REMOVE NO. 1 ENGINE UNDER COVER

(a) Remove the 3 screws and 5 bolts.

(b) Unhook the engine under cover from the vehicle body as shown in the illustration.

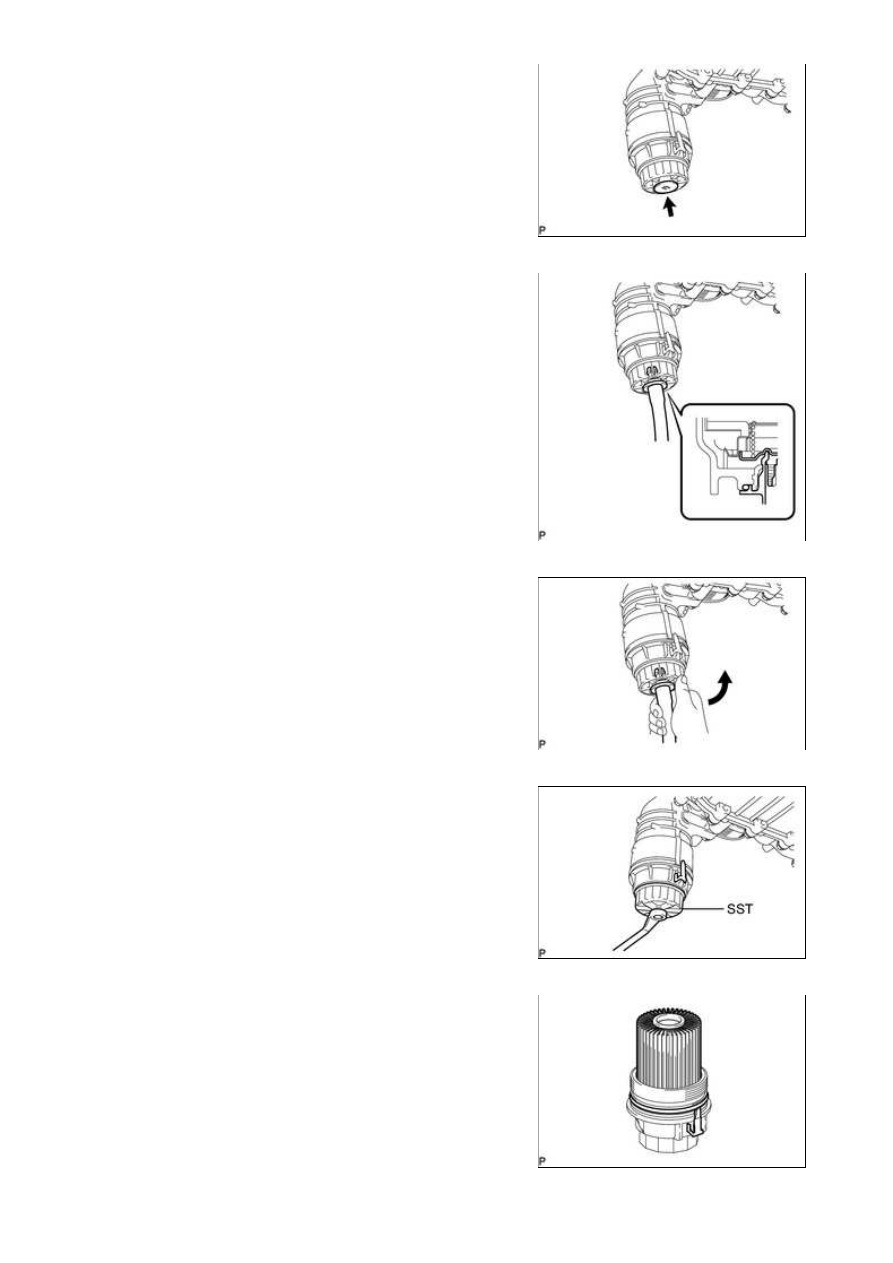

3. REMOVE OIL FILTER ELEMENT

3UR-FE LUBRICATION: OIL AND OIL FILTER: REPLACEMENT; 2...

(b) Remove the oil filter drain plug.

(c) Install the pipe to the oil filter cap.

NOTICE:

If the O-ring is removed with the drain plug, install the O-ring

together with the pipe.

HINT:

Use a container to catch the draining oil.

(d) Check that oil is drained from the oil filter. Then disconnect

the pipe and remove the O-ring, as shown in the illustration.

(e) Using SST, remove the oil filter cap.

SST: 09228-06501

NOTICE:

Do not remove the oil filter bracket clip.

(f) Remove the oil filter element and O-ring from the oil filter

cap.

NOTICE:

Be sure to remove the O-ring for the cap by hand, without

using any tools, to prevent damage to the cap's O-ring
groove.

3UR-FE LUBRICATION: OIL AND OIL FILTER: REPLACEMENT; 2...

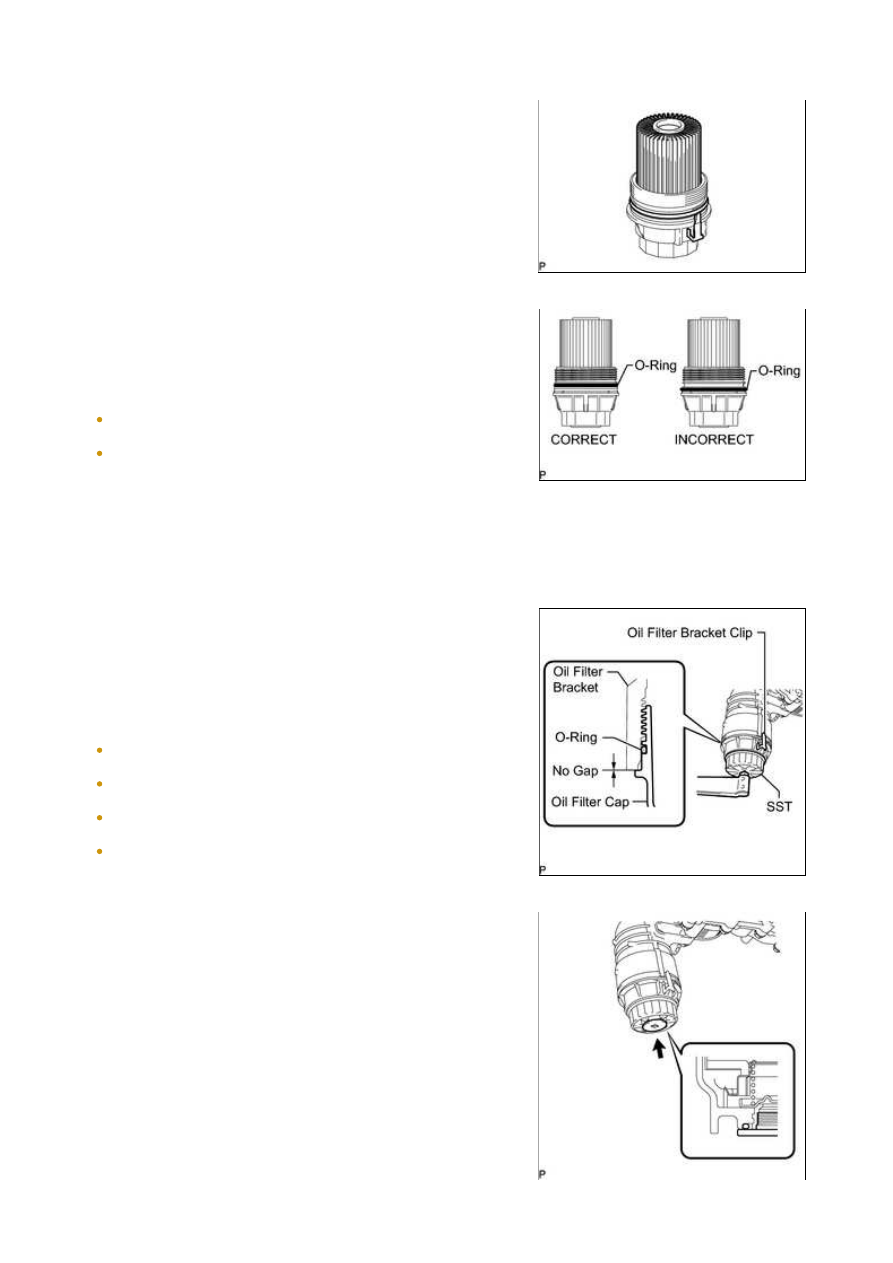

4. INSTALL OIL FILTER ELEMENT

NOTICE:

Be sure to install the O-ring in the proper location, otherwise
oil may leak.
Do not twist the O-ring.

(c) Set a new oil filter element to the oil filter cap.

(f) Using SST, tighten the oil filter cap.

SST: 09228-06501

Torque:

25 N·m {255 kgf·cm, 18ft·lbf}

NOTICE:

When tightening the oil filter cap, do not remove the oil filter
bracket clip.
Make sure that the oil filter is installed securely as shown in
the illustration.
Be careful that the O-ring does not get caught between any
surrounding parts.
After tightening the oil filter cap, make sure that there is no
gap and that the O-ring is not protruding.

NOTICE:

Before installing the O-ring, remove any dirt or foreign
