Title: 3UR-FE LUBRICATION: ENGINE OIL COOLER: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

1. REMOVE OIL PUMP RELIEF VALVE

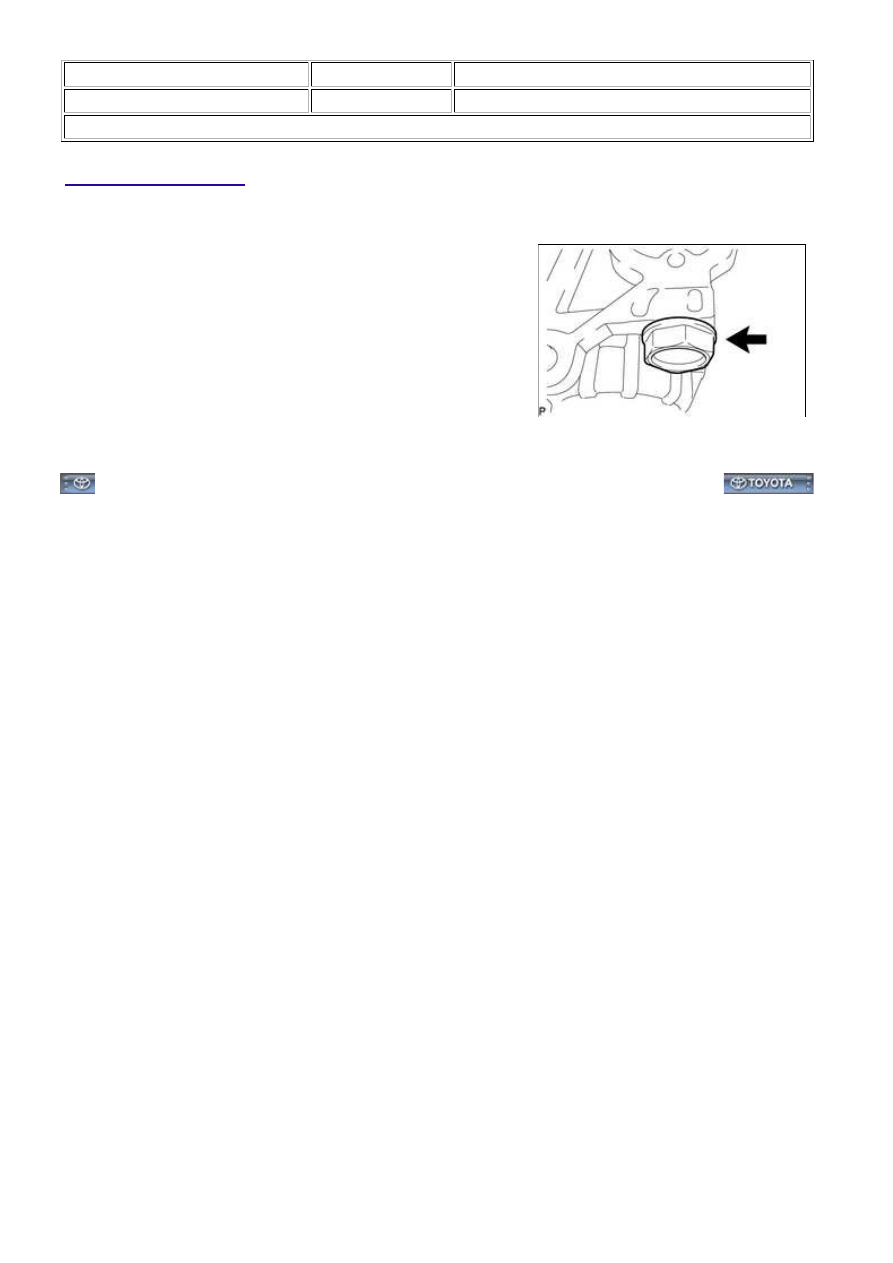

(a) Remove the relief valve plug and gasket.

(b) Remove the valve spring and oil pump relief valve.

3UR-FE LUBRICATION: ENGINE OIL COOLER: DISASSEMBLY; 20...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000314O01WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE LUBRICATION: ENGINE OIL COOLER: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

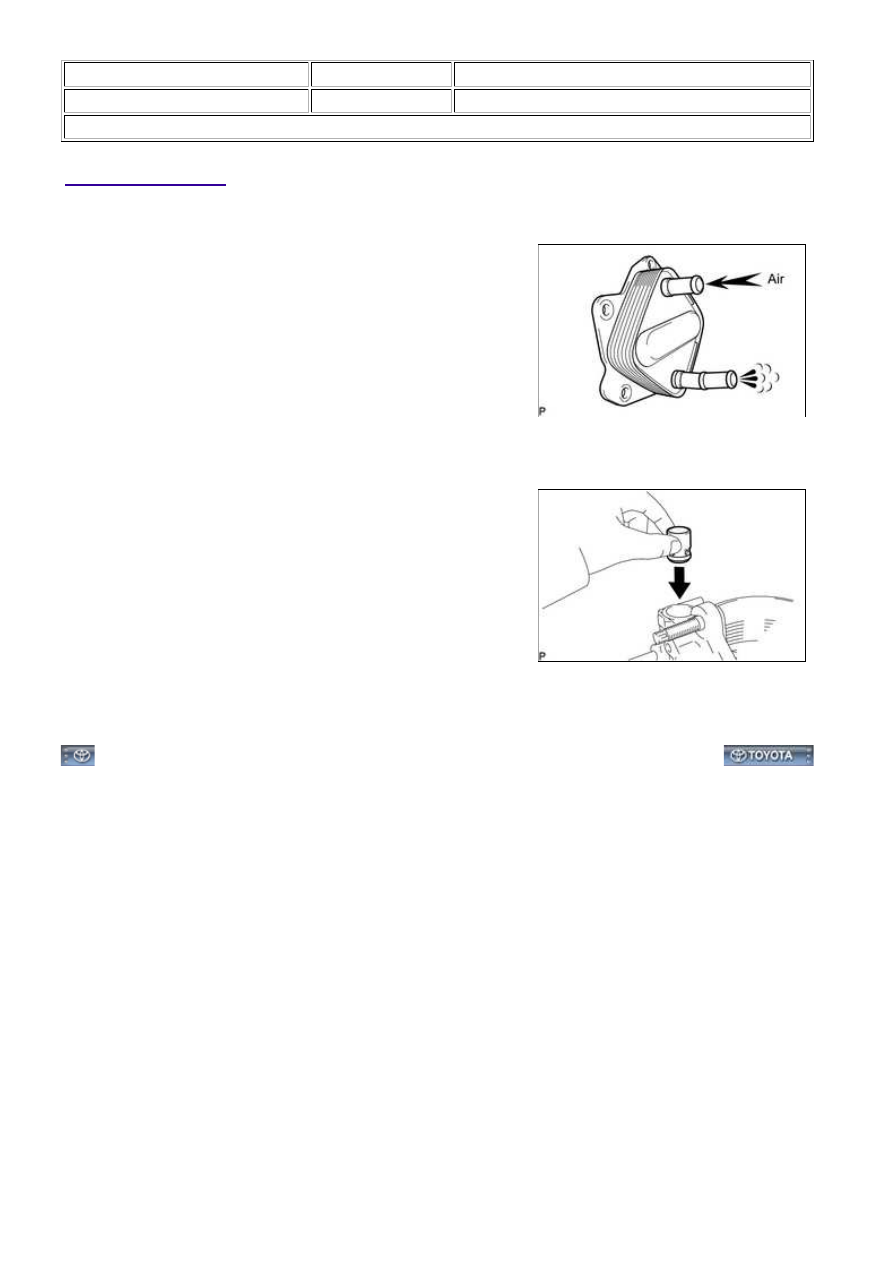

1. INSPECT OIL COOLER ASSEMBLY

(a) Check the oil cooler for damage or clogging.

If necessary, replace the oil cooler assembly.

2. INSPECT OIL PUMP RELIEF VALVE

(a) Coat the relief valve with engine oil.

(b) Check that the relief valve falls smoothly into the valve hole by its own weight.

If the relief valve is not as specified, replace it. If necessary, replace the oil filter bracket.

3UR-FE LUBRICATION: ENGINE OIL COOLER: INSPECTION; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000032P501WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE LUBRICATION: ENGINE OIL COOLER: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

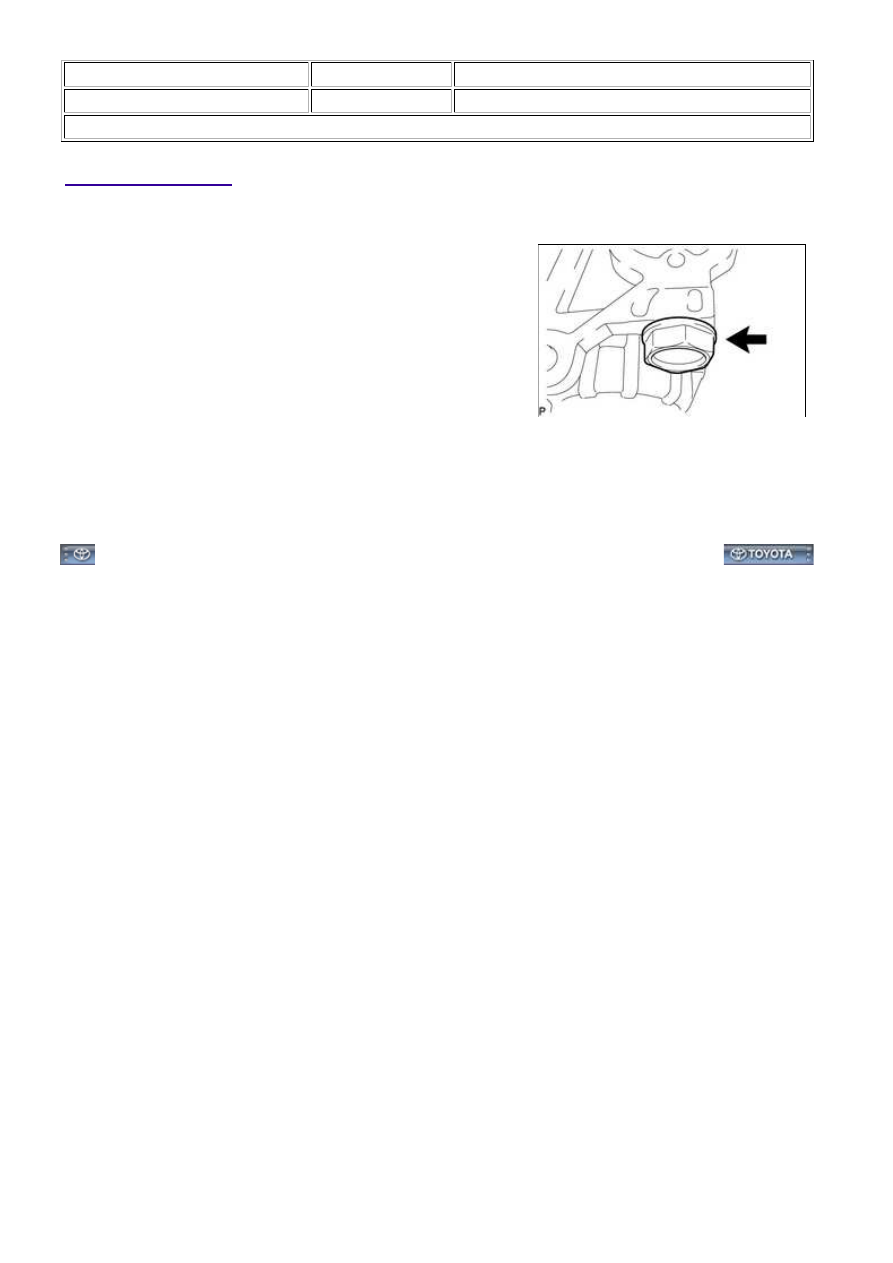

1. INSTALL OIL PUMP RELIEF VALVE

(a) Coat the oil pump relief valve with engine oil.

(b) Install the relief valve and valve spring into the oil pump cover hole.

(c) Install a new gasket and the plug.

Torque:

37 N·m {375 kgf·cm, 27ft·lbf}

3UR-FE LUBRICATION: ENGINE OIL COOLER: REASSEMBLY; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000314N022X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE LUBRICATION: ENGINE OIL COOLER: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

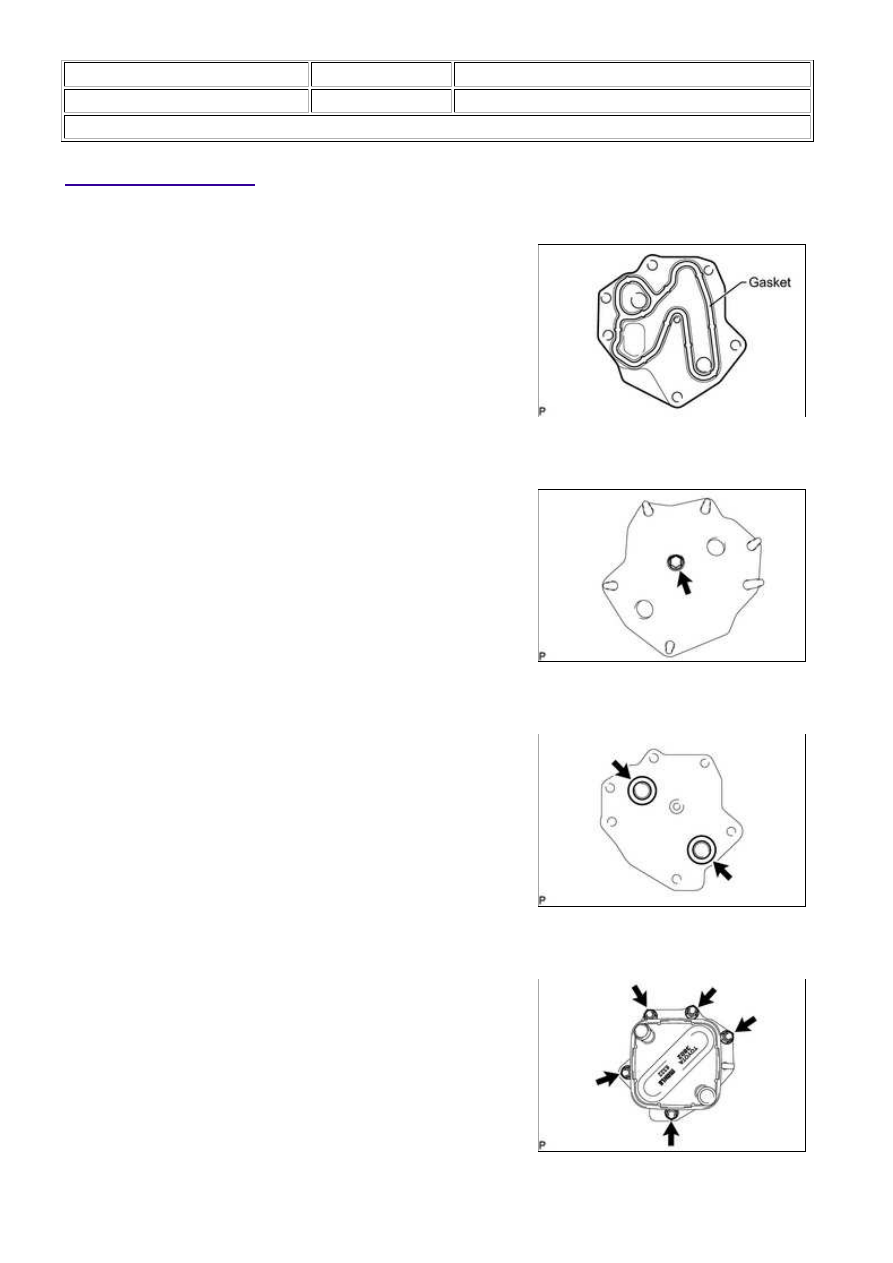

1. INSTALL OIL COOLER SPACER

(c) Install the oil cooler spacer to the oil filter bracket with the

bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

2. INSTALL OIL COOLER ASSEMBLY

(c) Install the oil cooler with the 5 nuts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

3. INSTALL OIL FILTER BRACKET
