Title: 3UR-FE LUBRICATION: ENGINE OIL COOLER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from

the battery terminal. Therefore, make sure to read the disconnecting the cable from the battery

terminal notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. DRAIN ENGINE OIL

4. DRAIN ENGINE COOLANT

5. REMOVE NO. 1 ENGINE UNDER COVER

6. REMOVE FAN & GENERATOR V BELT

7. REMOVE OIL FILTER ELEMENT

8. REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY

9. DISCONNECT COOLER COMPRESSOR ASSEMBLY

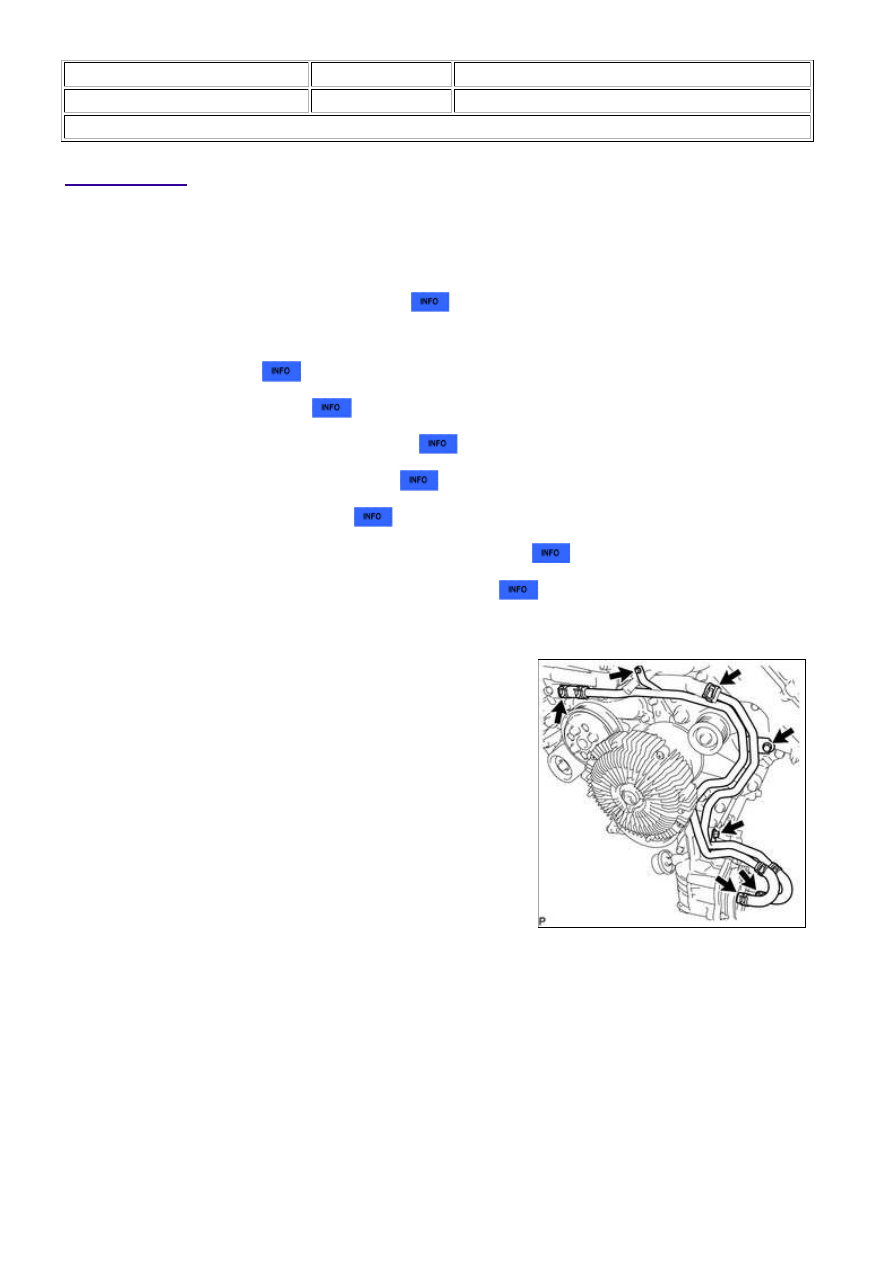

10. REMOVE NO. 2 WATER BY-PASS PIPE

(a) Remove the 3 bolts.

(b) Remove the 4 hoses and water by-pass pipe.

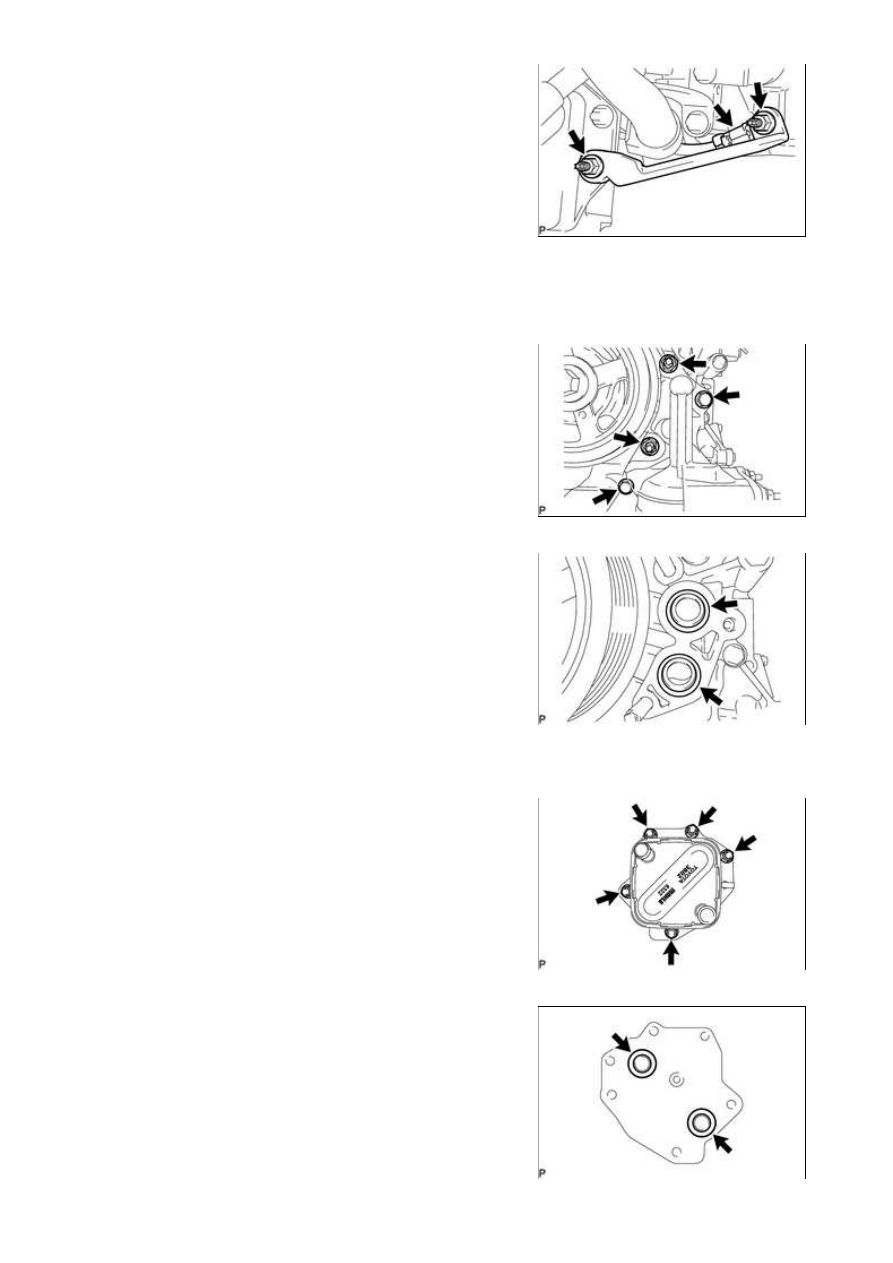

11. REMOVE NO. 1 OIL COOLER BRACKET

3UR-FE LUBRICATION: ENGINE OIL COOLER: REMOVAL; 2015 ...

(a) Remove the 2 nuts and bracket.

(b) Disconnect the ground wire from the cylinder block.

12. REMOVE OIL FILTER BRACKET

(a) Remove the 2 bolts, 2 nuts and filter bracket.

(b) Remove the 2 O-rings.

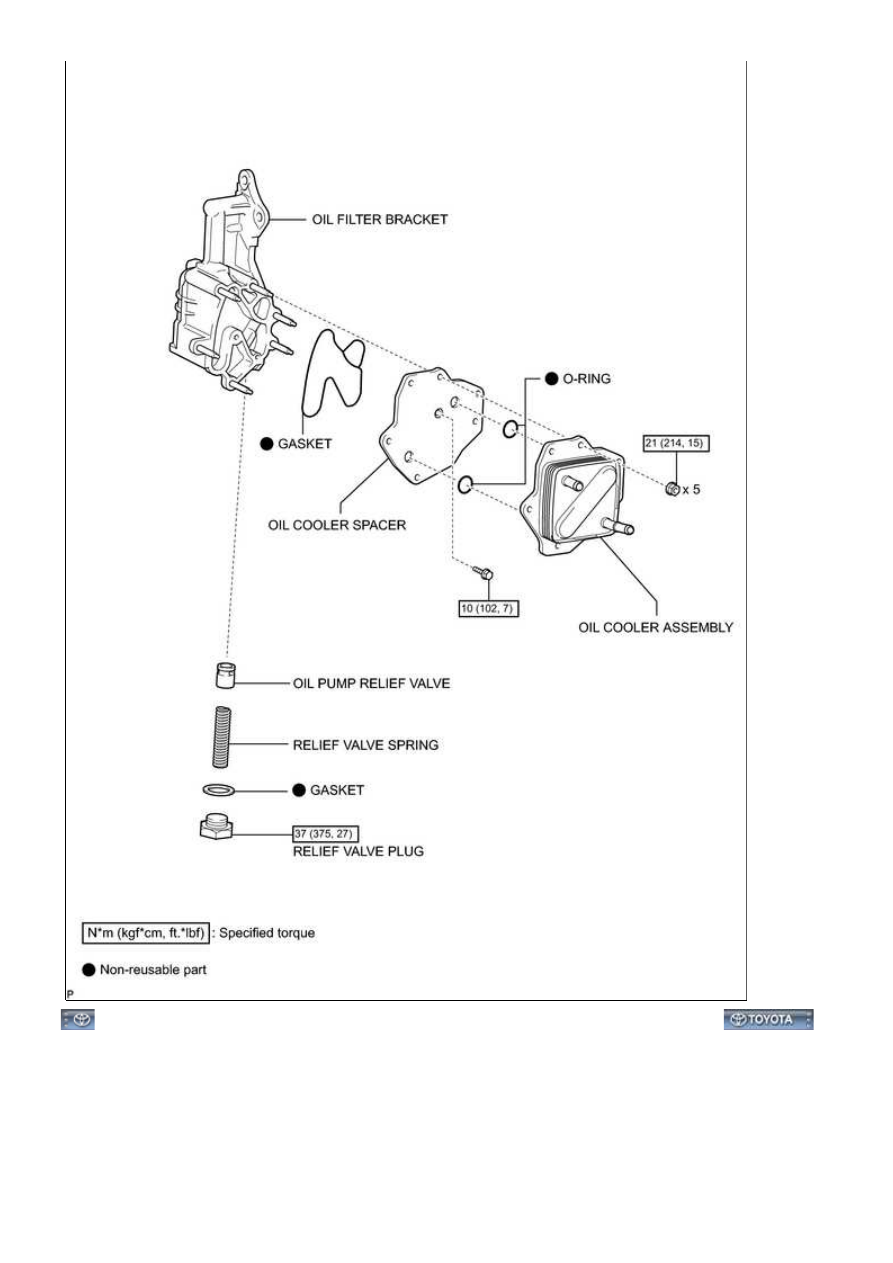

13. REMOVE OIL COOLER ASSEMBLY

(a) Remove the 5 nuts and oil cooler from the oil filter bracket.

(b) Remove the 2 O-rings.

3UR-FE LUBRICATION: ENGINE OIL COOLER: REMOVAL; 2015 ...

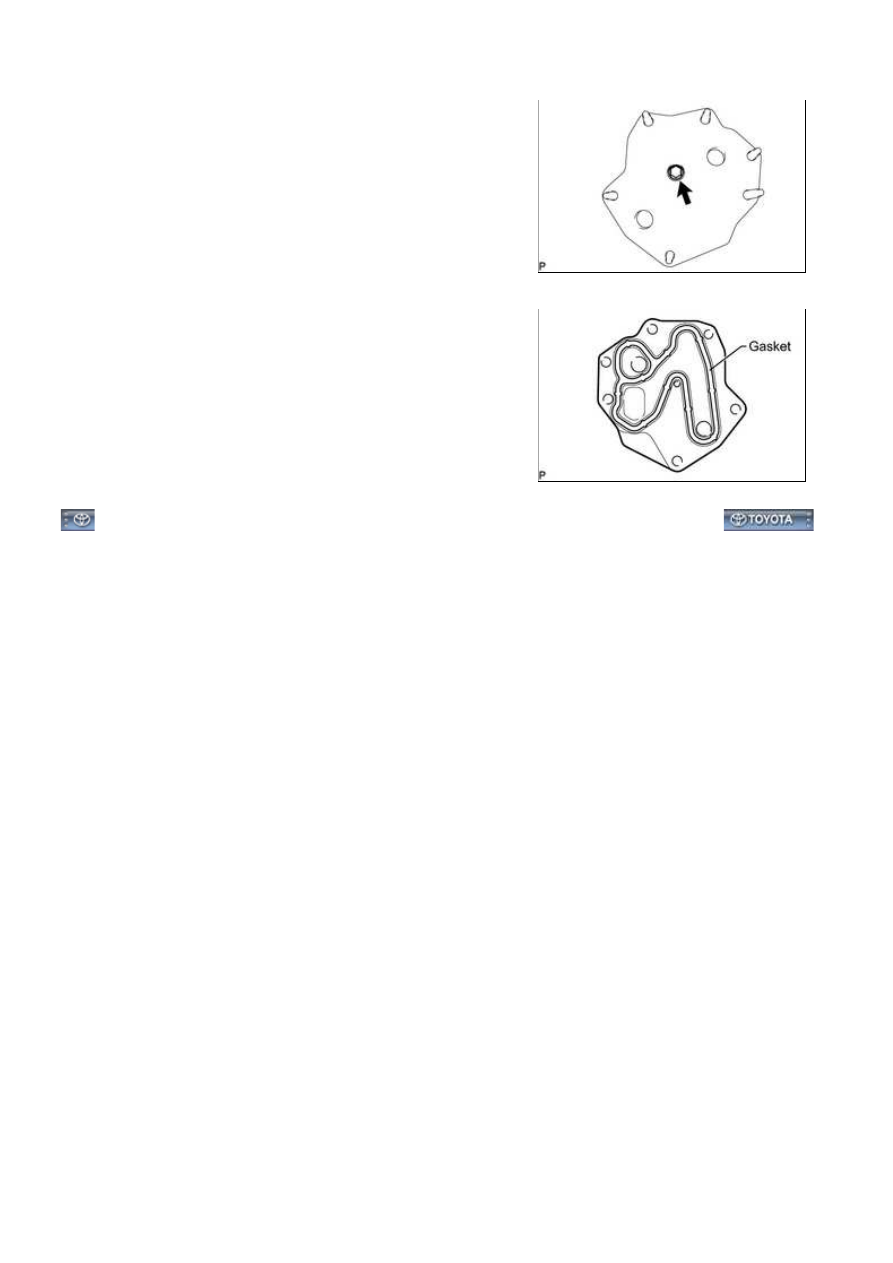

14. REMOVE OIL COOLER SPACER

(a) Remove the bolt and oil cooler spacer from the oil filter

bracket.

(b) Remove the gasket.
