(h) Install the oil filter drain plug.

Torque:

13 N·m {127 kgf·cm, 9ft·lbf}

NOTICE:

Be careful that the O-ring does not get caught between any surrounding parts.

5. ADD ENGINE OIL

(a) Add fresh oil.

Standard Oil Grade (for U.S.A. and Canada):

OIL GRADE

OIL VISCOSITY (SAE)

ILSAC GF-5 multigrade engine oil

0W-20

Standard Oil Grade (for Mexico):

OIL GRADE

OIL VISCOSITY

(SAE)

API grade SL "Energy-Conserving", SM "Energy-Conserving", SN "Resource-

Conserving" or ILSAC GF-5 multigrade engine oil

0W-20

5W-20

5W-30

10W-30

API grade SL, SM or SN multigrade engine oil

15W-40

20W-50

Standard Oil Capacity:

ITEM

SPECIFIED CONDITION

Drain and refill without oil filter change

7.1 liters (7.5 US qts, 6.2 Imp. qts)

Drain and refill with oil filter change

7.5 liters (7.9 US qts, 6.6 Imp. qts)

Dry fill

9.3 liters (9.8 US qts, 8.2 Imp. qts)

(b) Install the oil filler cap.

6. INSPECT FOR OIL LEAK

(a) Start the engine. Make sure that there are no oil leaks from the area that was worked on.

7. INSPECT ENGINE OIL LEVEL

8. INSTALL NO. 1 ENGINE UNDER COVER

3UR-FE LUBRICATION: OIL AND OIL FILTER: REPLACEMENT; 2...

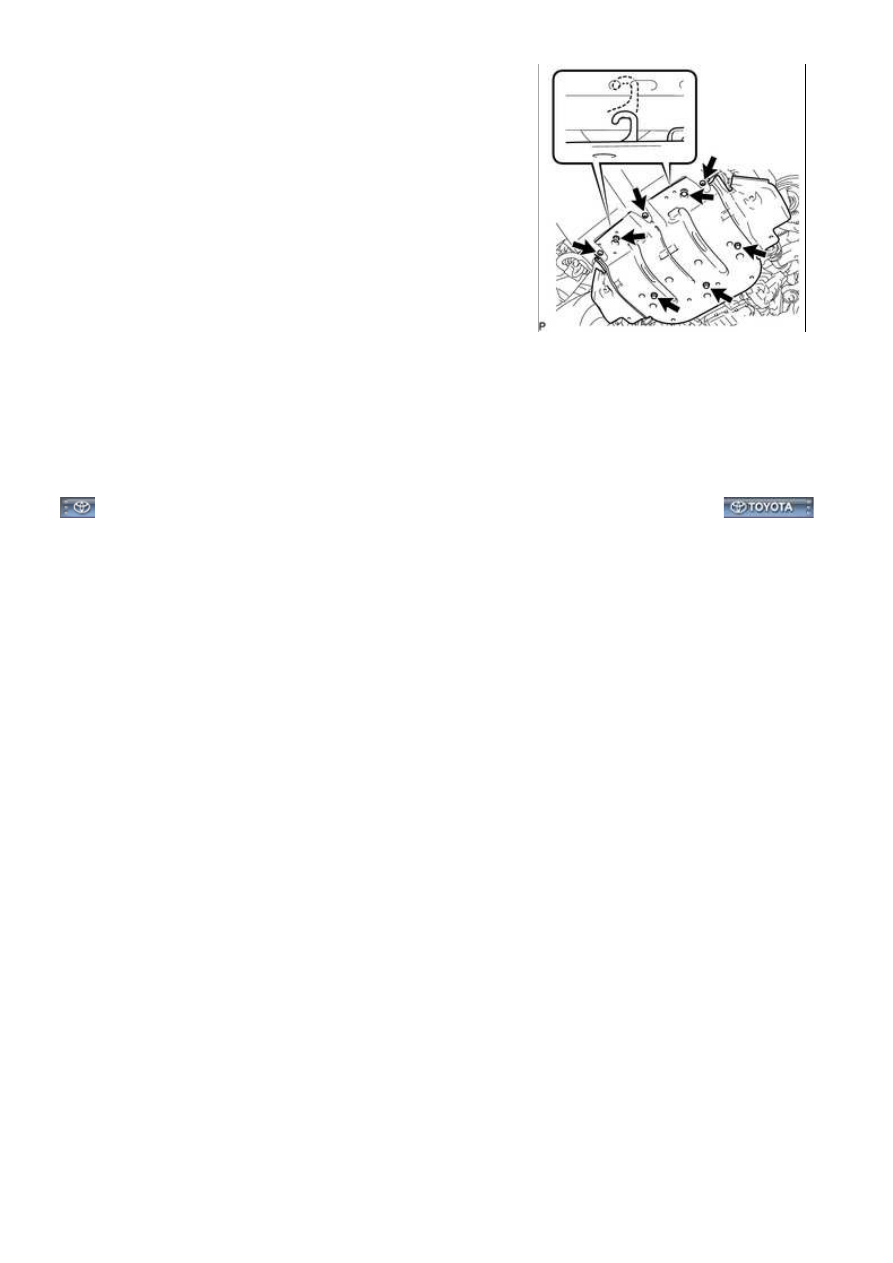

(a) Hook the engine under cover to the vehicle body as shown in

the illustration.

(b) Install the 3 screws and 5 bolts.

Torque:

for bolt -

29 N·m {296 kgf·cm, 21ft·lbf}

for screw -

5.4 N·m {55 kgf·cm, 48in·lbf}

3UR-FE LUBRICATION: OIL AND OIL FILTER: REPLACEMENT; 2...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002RTG02QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE LUBRICATION: OIL PRESSURE SWITCH: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

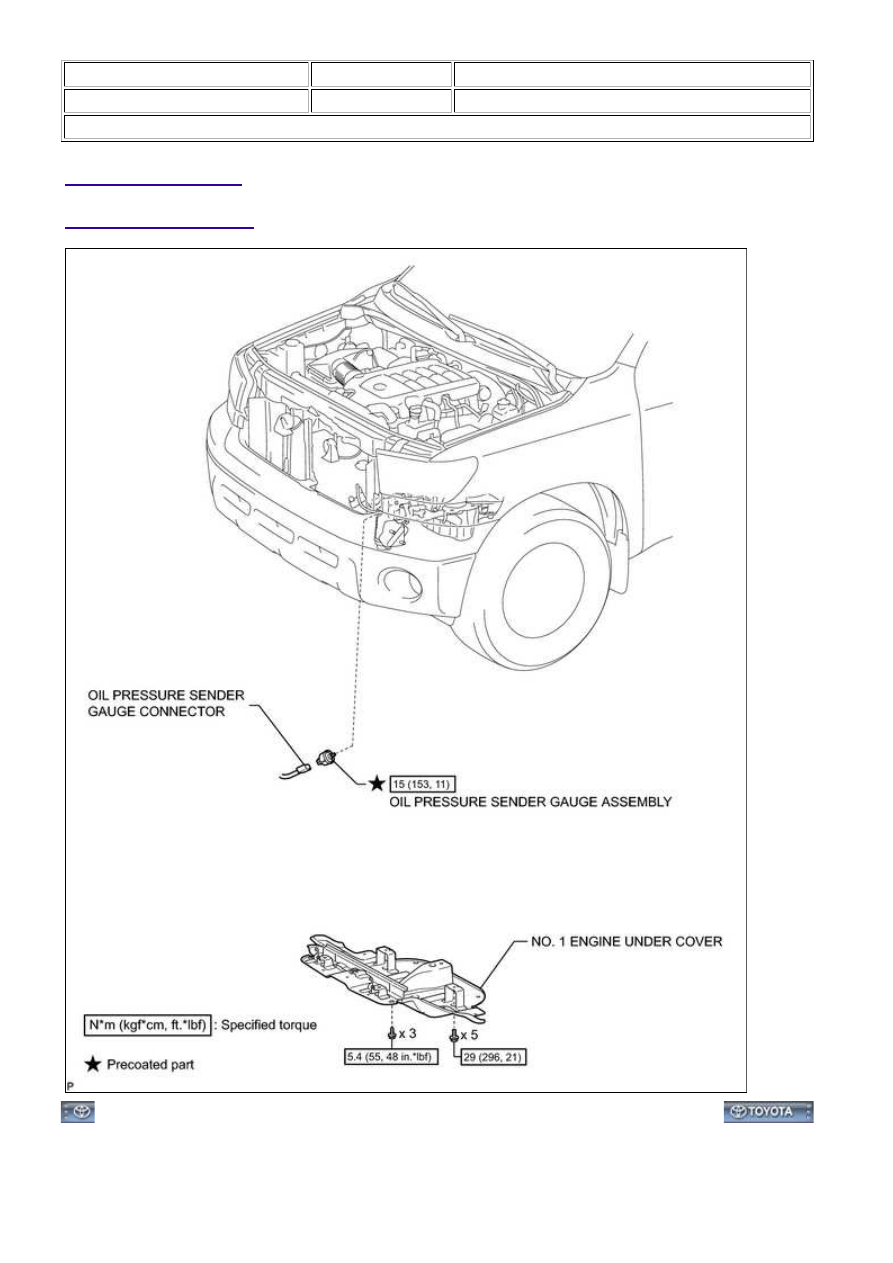

COMPONENTS

ILLUSTRATION

3UR-FE LUBRICATION: OIL PRESSURE SWITCH: COMPONENTS;...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000315T019X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE LUBRICATION: OIL PRESSURE SWITCH: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014

-        ]

ON-VEHICLE INSPECTION

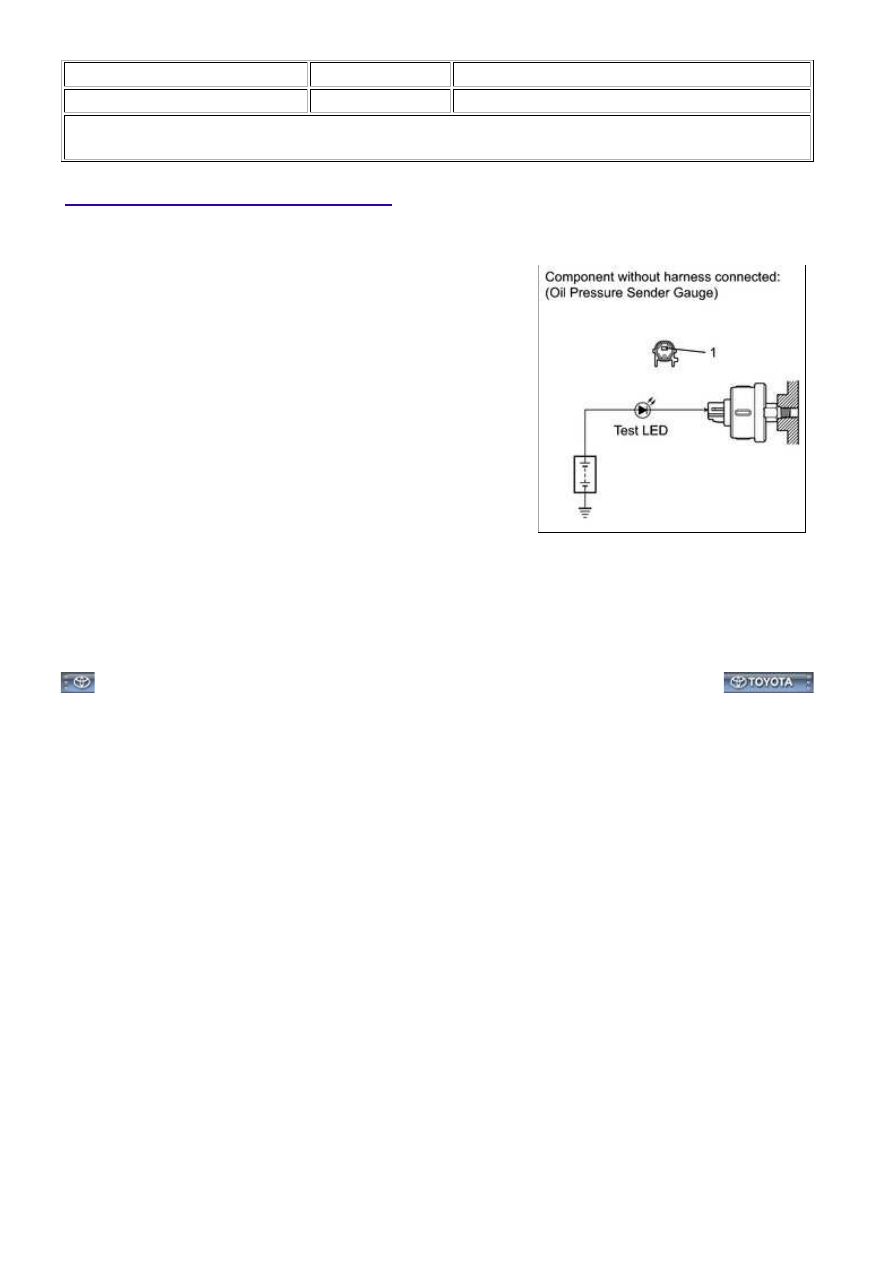

1. INSPECT OIL PRESSURE SENDER GAUGE ASSEMBLY

(a) Disconnect the sender gauge connector.

(b) Apply battery positive (+) voltage to the sender gauge terminal through a test LED.

(c) Check that the LED does not illuminate when the engine is stopped.

3UR-FE LUBRICATION: OIL PRESSURE SWITCH: ON-VEHICLE I...
