Title: 3UR-FE FUEL: FUEL PUMP: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Perform "Inspection After Repairs" after replacing the fuel pump



.

1. INSTALL FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

2. INSTALL FUEL TANK ASSEMBLY

3. CONNECT OUTLET NO. 1 CANISTER HOSE

4. CONNECT FUEL TANK TO FILLER PIPE HOSE

5. CONNECT FUEL TANK TO CANISTER TUBE

6. CONNECT WIRE HARNESS

7. CONNECT VENT LINE HOSE

8. CONNECT FUEL TANK RETURN TUBE

9. CONNECT FUEL TANK MAIN TUBE SUB-ASSEMBLY

10. INSTALL NO. 1 FUEL TANK PROTECTOR SUB-ASSEMBLY (for Rough Road Area

Specification Vehicles)

11. INSTALL FUEL TANK CAP

12. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

13. INSPECT FOR FUEL LEAK

3UR-FE FUEL: FUEL PUMP: INSTALLATION; 2015 MY Tundra [08/...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002YPN027X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE FUEL: FUEL PUMP ECU: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

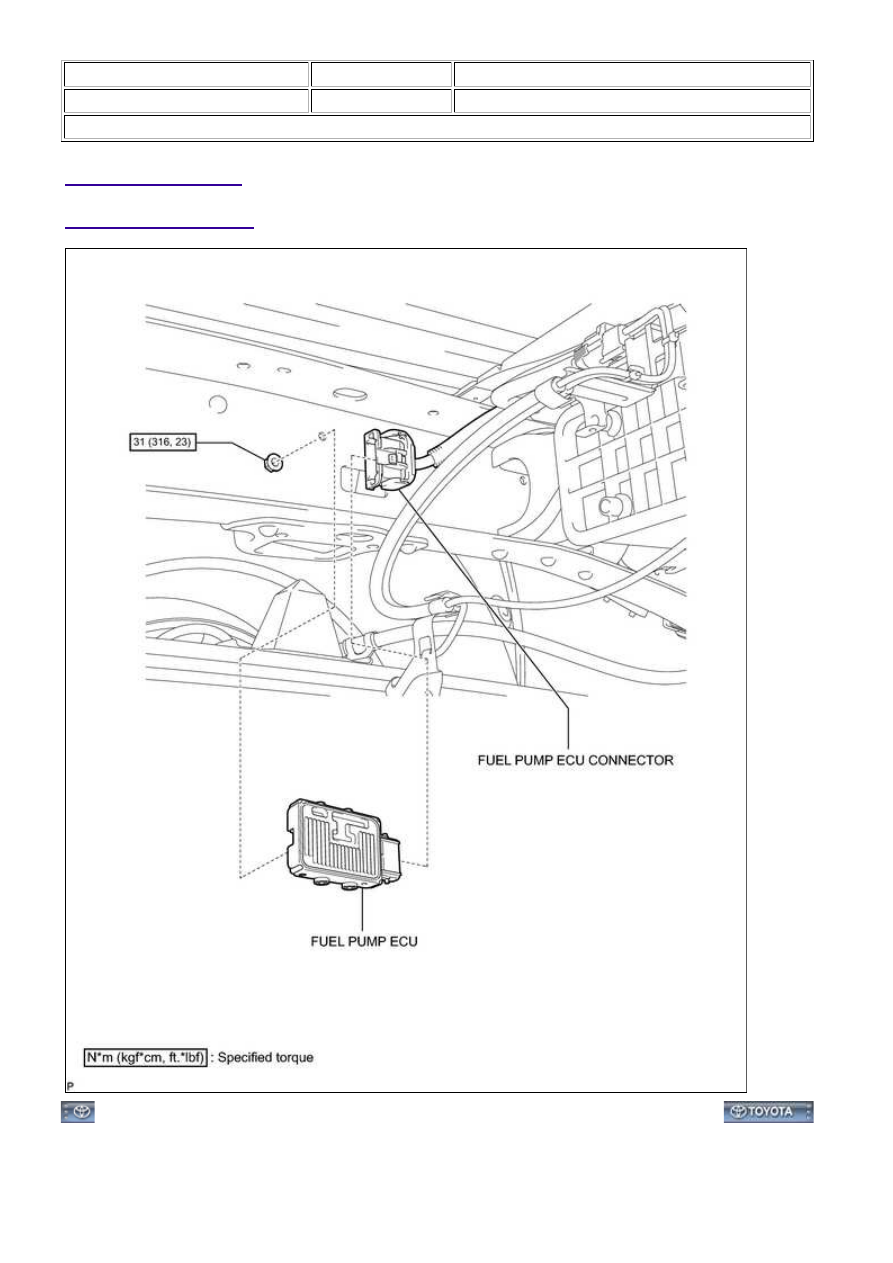

ILLUSTRATION

3UR-FE FUEL: FUEL PUMP ECU: COMPONENTS; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YPO02IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE FUEL: FUEL PUMP ECU: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE FUEL PUMP ECU

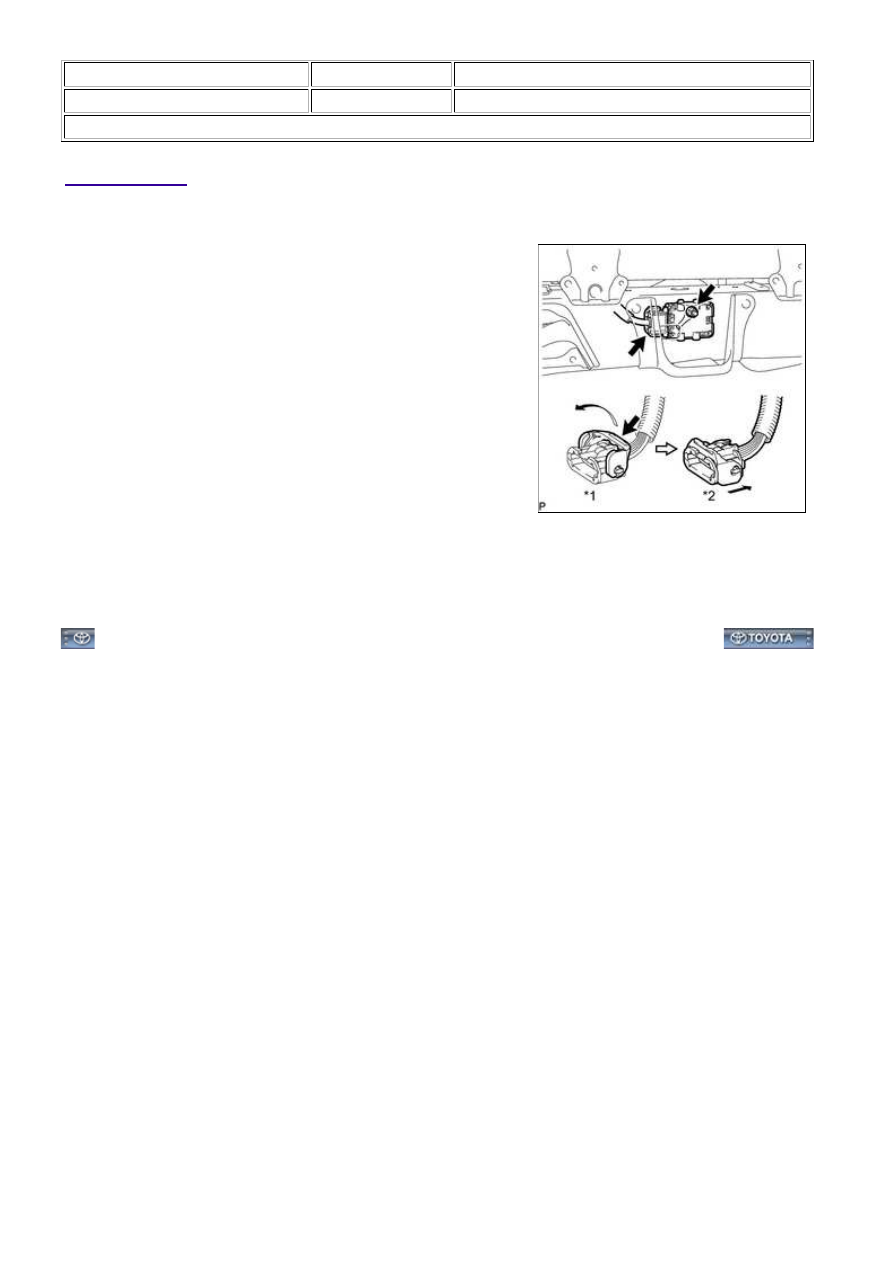

(a) Disconnect the fuel pump ECU connector.

(2) Disconnect the fuel pump ECU connector.*2

(b) Remove the nut and fuel pump ECU.

NOTICE:

Make sure the fuel pump ECU is not subjected to physical shocks, such as being dropped, etc.

3UR-FE FUEL: FUEL PUMP ECU: REMOVAL; 2015 MY Tundra [08/...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YPM02IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE FUEL: FUEL PUMP ECU: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL FUEL PUMP ECU

(a) Install the fuel pump ECU with the nut.

Torque:

31 N·m {316 kgf·cm, 23ft·lbf}

NOTICE:

Do not use the fuel pump ECU if it has been subjected to

physical shocks, such as being dropped, etc.

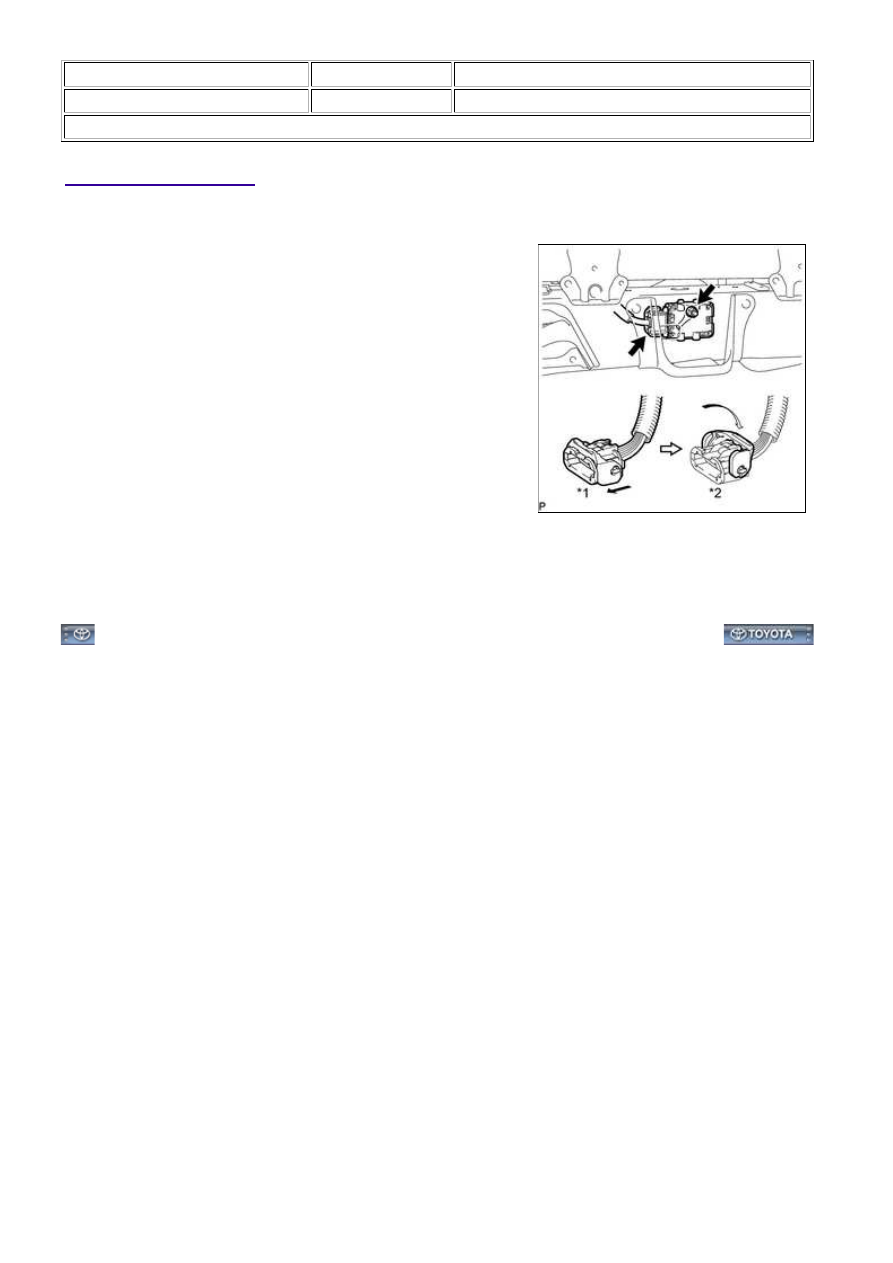

(b) Connect the fuel pump ECU connector.

(1) Connect the fuel pump ECU connector.*1
