Toyota Tundra (2015 year). Manual - part 2594

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000028S502ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE FUEL: FUEL PUMP: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

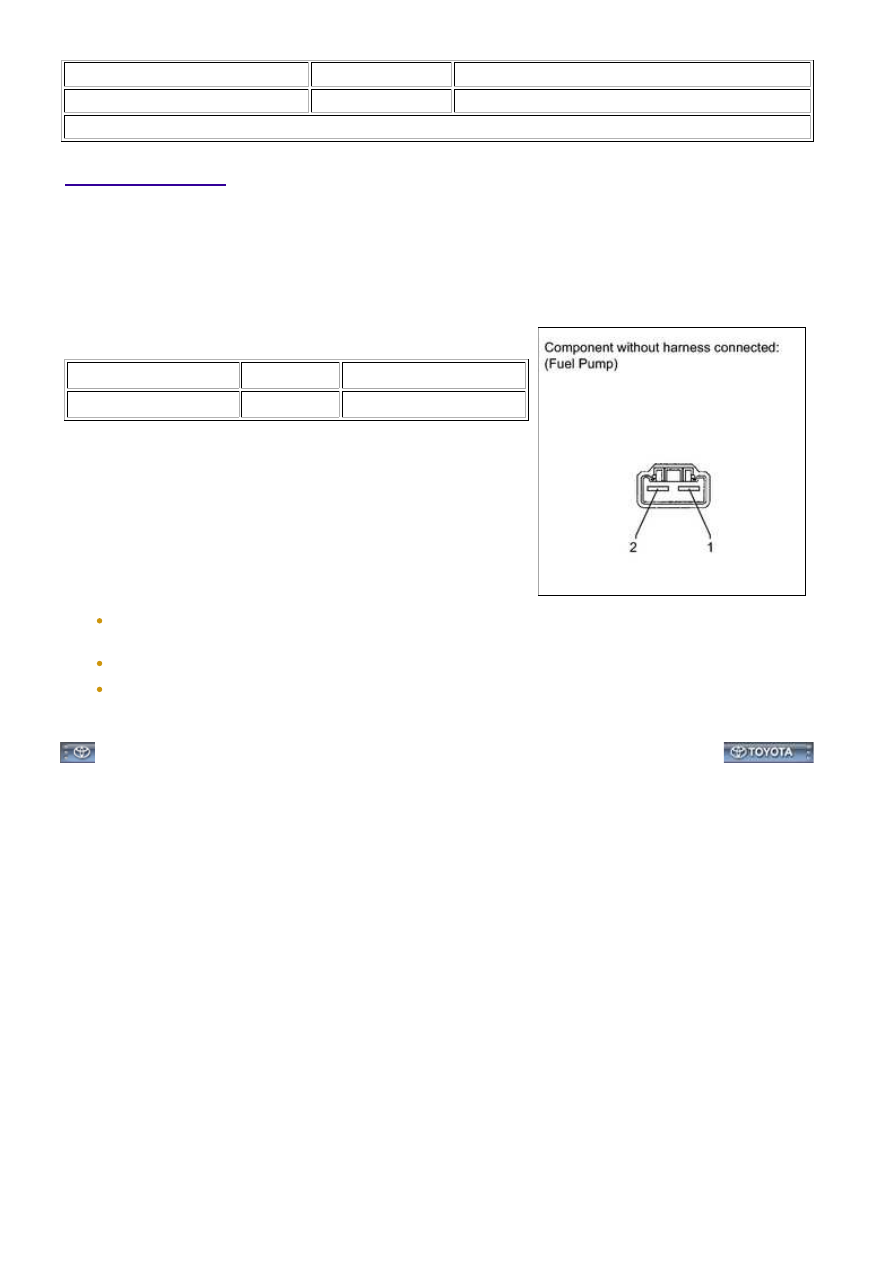

1. INSPECT FUEL PUMP

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

0.2 to 3.0 Ω

If the result is not as specified, replace the fuel suction

with pump and gauge tube assembly.

the connector, and the negative (-) lead to terminal 2.

Check that the fuel pump operates.

NOTICE:

These tests must be performed within 10 seconds to prevent
the coil from burning out.

Keep the fuel pump as far away from the battery as possible.

Always turn the voltage on and off on the battery side, not
the fuel pump side.

3UR-FE FUEL: FUEL PUMP: INSPECTION; 2015 MY Tundra [08/201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000YLI063X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE FUEL: FUEL PUMP: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

HINT:

Perform "Inspection After Repairs" after replacing the fuel pump



.

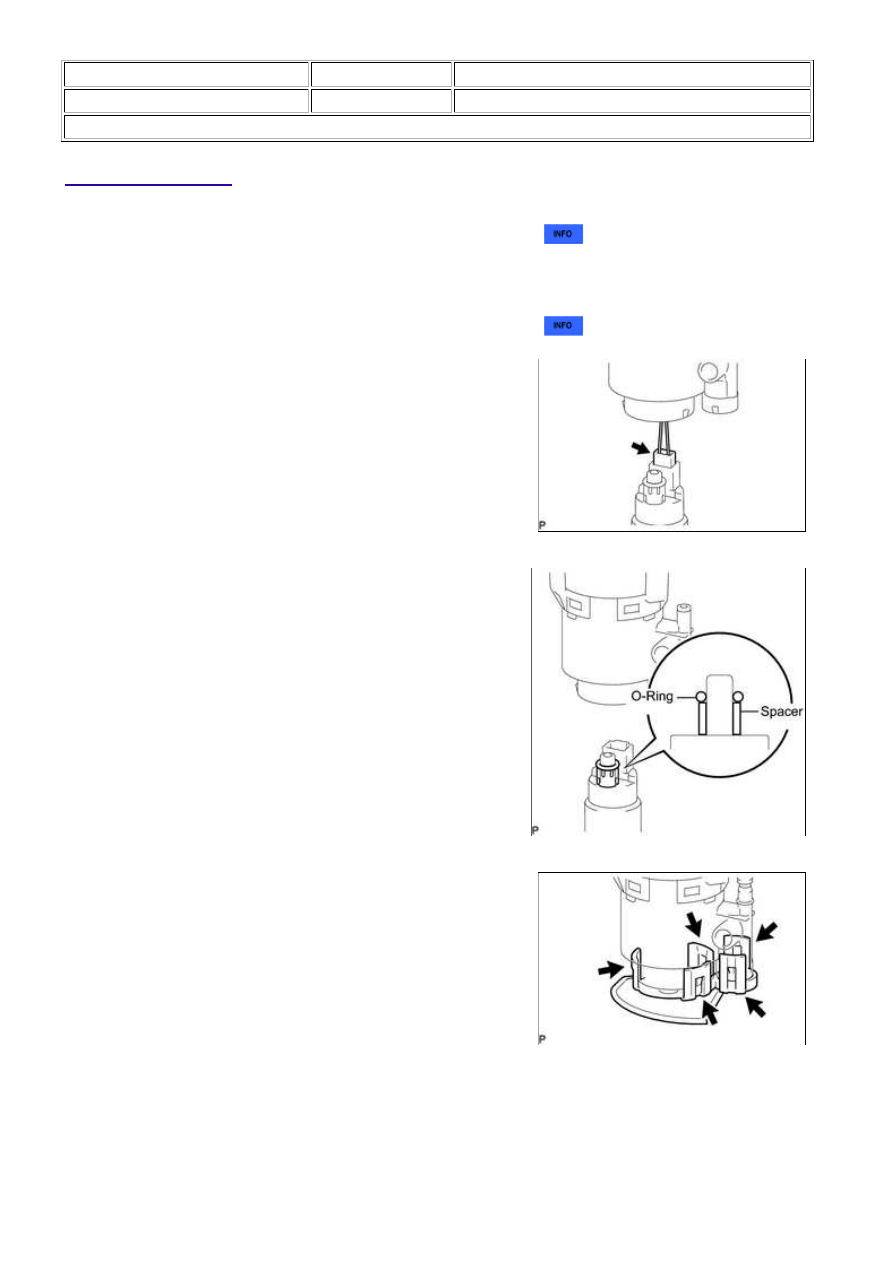

1. INSTALL FUEL PUMP

HINT:

Perform "Inspection After Repairs" after replacing the fuel pump



.

(a) Install the fuel pump harness.

(c) Attach the 5 claws to the claw holes and install the fuel pump

and suction plate with filter.

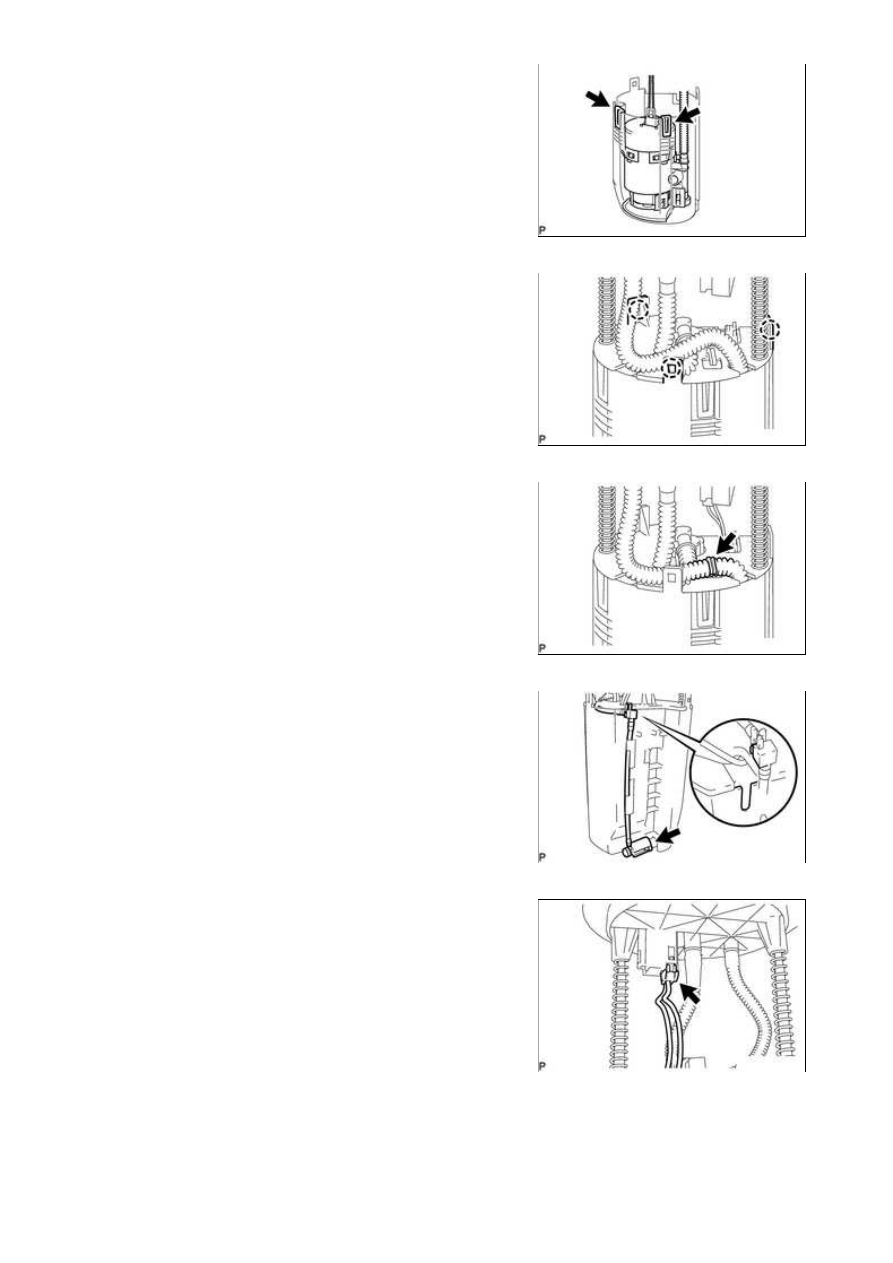

2. INSTALL SUB TANK SUB-ASSEMBLY

3UR-FE FUEL: FUEL PUMP: REASSEMBLY; 2015 MY Tundra [08/2...

(a) Attach the 2 claws to the claw holes and install the fuel sub

tank.

(b) Attach the 3 claws to the claw holes.

(c) Connect the fuel tube.

(d) Install the tube part to the sub tank.

(e) Connect the fuel pump connector.

3. INSTALL FUEL SENDER GAUGE

3UR-FE FUEL: FUEL PUMP: REASSEMBLY; 2015 MY Tundra [08/2...

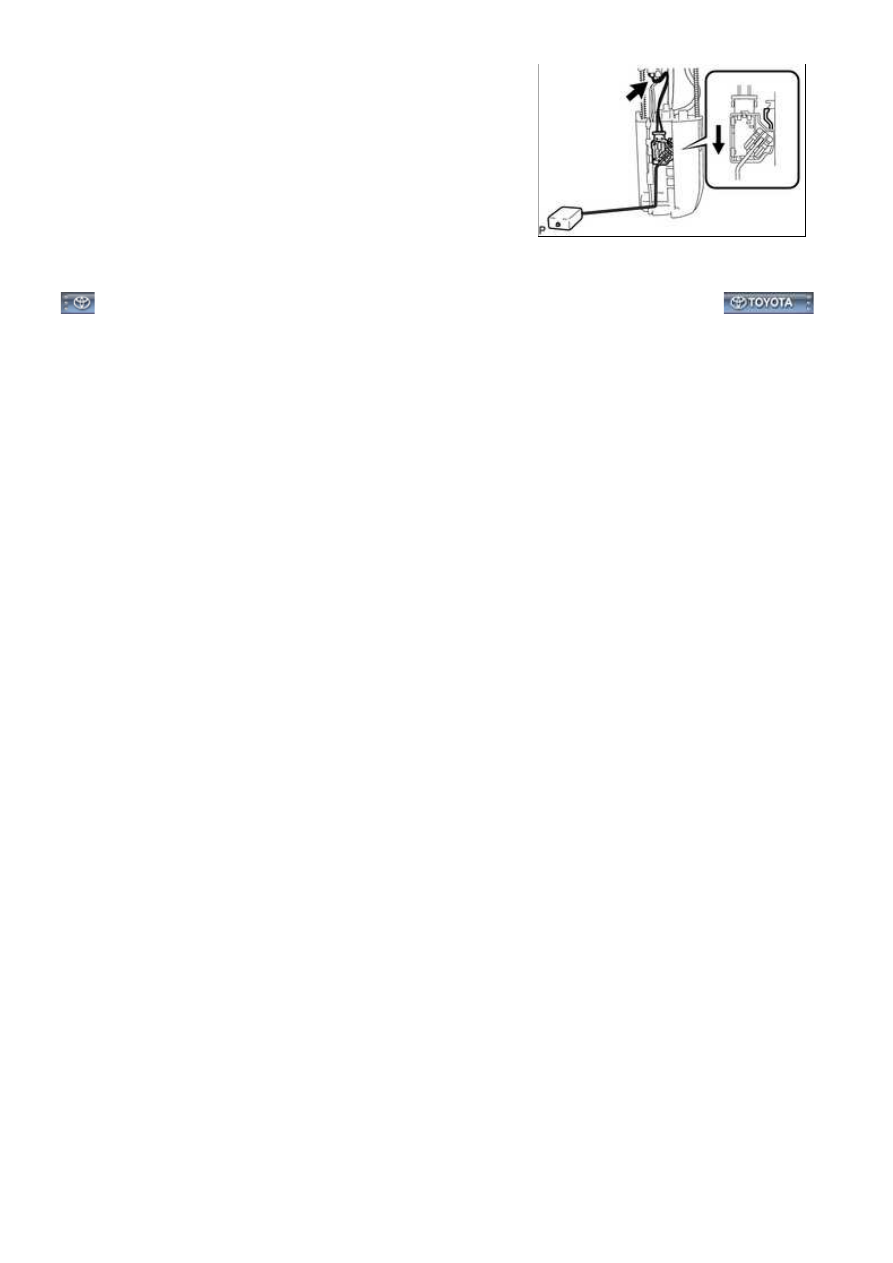

(a) Set the sender gauge to the sub tank. Then slide the sender

gauge downward to install it.

(b) Connect the fuel sender gauge connector.

3UR-FE FUEL: FUEL PUMP: REASSEMBLY; 2015 MY Tundra [08/2...
