(f) Connect the ventilation hose.

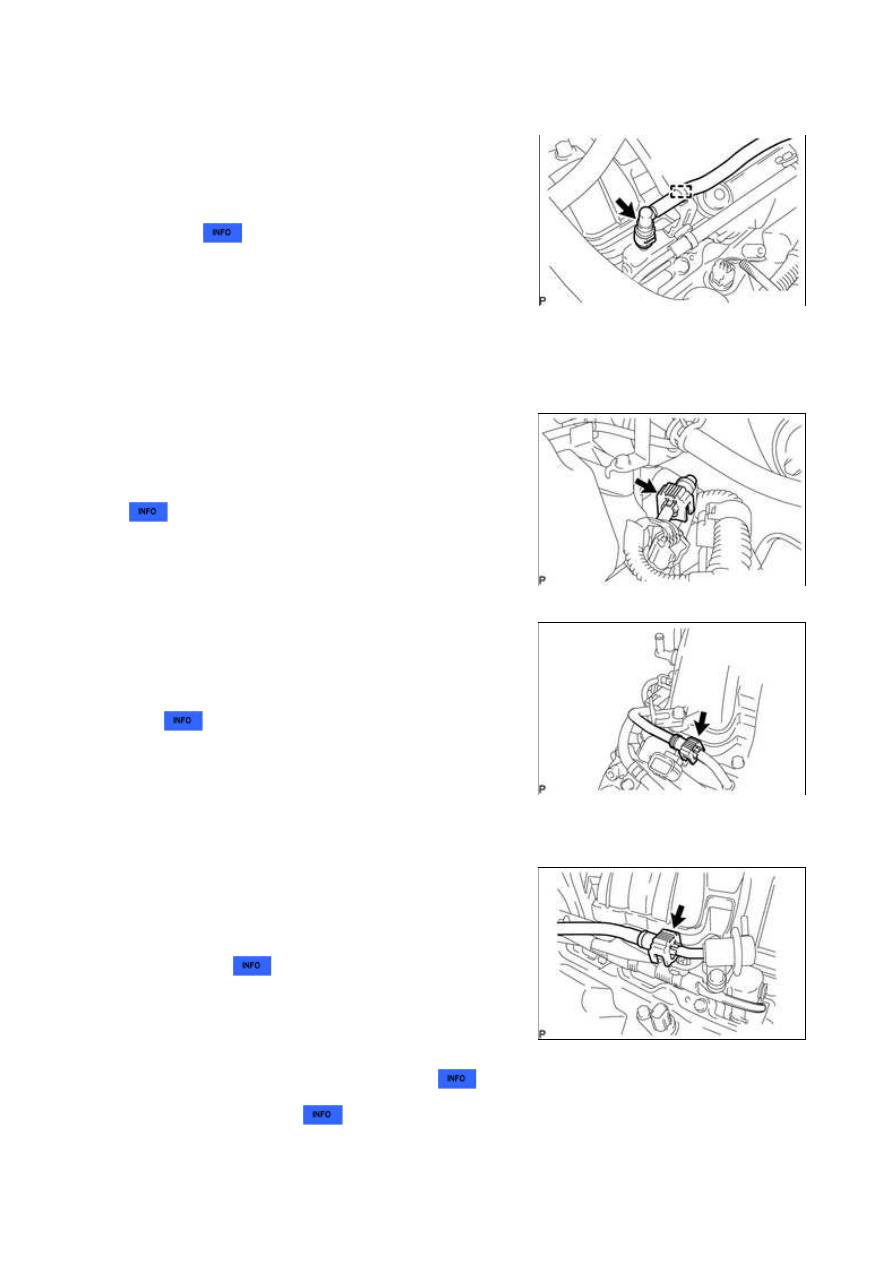

4. CONNECT NO. 1 FUEL PIPE SUB-ASSEMBLY

(a) Connect the No. 1 fuel pipe to the fuel delivery pipe LH (for

quick type B)



.

(b) Attach the clamp.

5. CONNECT FUEL TUBE SUB-ASSEMBLY

(a) Connect the fuel tube to the delivery pipe LH (for quick type

A)



.

(b) Connect the fuel tube to the fuel delivery pipe RH (for quick

type A)



.

6. CONNECT NO. 2 FUEL TUBE SUB-ASSEMBLY

(a) Connect the No. 2 fuel tube to the fuel pressure regulator

(for quick type A)



.

7. INSTALL AIR CLEANER HOSE ASSEMBLY

8. INSTALL V-BANK COVER

9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

10. CHECK FOR FUEL LEAK

3UR-FE FUEL: FUEL INJECTOR: INSTALLATION; 2015 MY Tundra...

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON and Techstream main switch on.

NOTICE:

Do not start the engine.

(c) Enter the following menus: Powertrain / Engine and ECT / Active Test / Control the Fuel Pump / Speed.

(d) Check that there are no fuel leaks after doing maintenance anywhere on the fuel system.

3UR-FE FUEL: FUEL INJECTOR: INSTALLATION; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002H8C026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

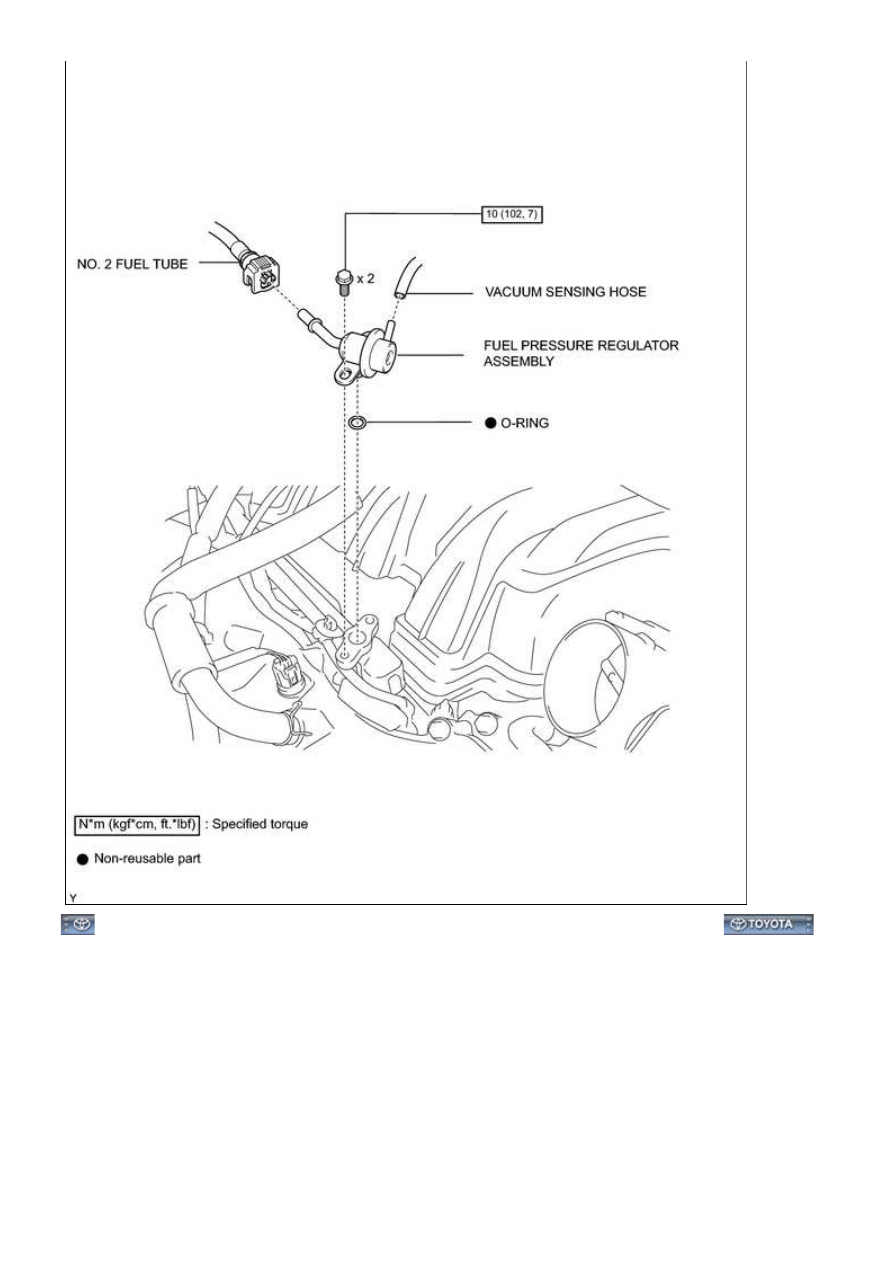

Title: 3UR-FE FUEL: FUEL PRESSURE REGULATOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

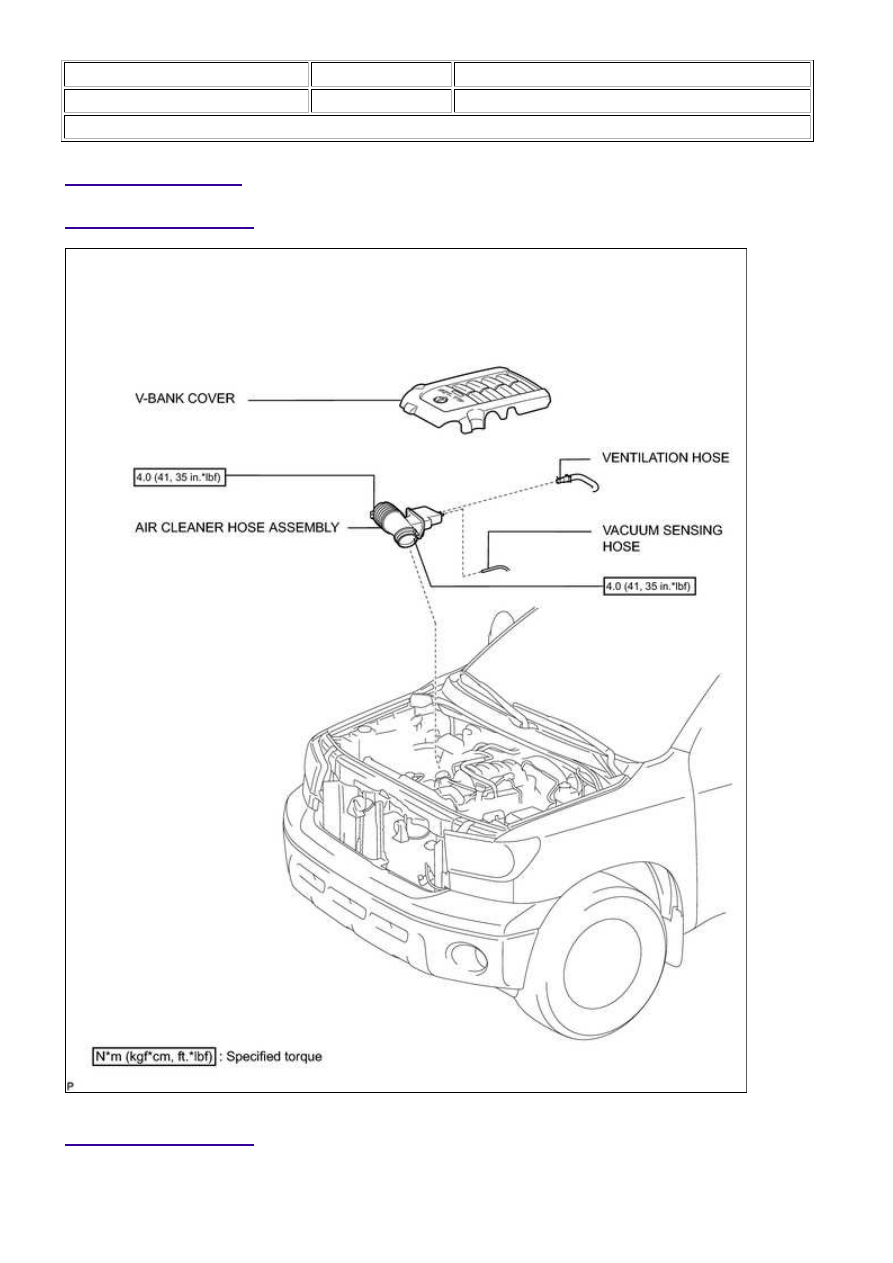

ILLUSTRATION

ILLUSTRATION
