(a) Detach the hook.

(b) w/o Seat Heater System:

(1) Pull out the 2 wire harnesses from the separate type front

seatback cover.

(c) w/ Seat Heater System:

(1) Pull out the 3 wire harnesses from the separate type front seatback cover.

Text in Illustration

*A

w/ Seat Heater System

(d) Open the 2 fasteners.

(e) Detach the 2 hooks.

(1) Remove the 4 clips.

(2) Slide each hook to detach them.

SEAT: FRONT SEAT ASSEMBLY (for Power Seat): DISASSEMBLY; 2...

Text in Illustration

*1

Fastener

(h) Remove the 2 hog rings.

(i) Detach the 4 claws to remove the 2 front seat headrest supports.

(j) Remove the separate type front seatback cover from the separate type front seatback pad.

15. REMOVE FRONT SEATBACK HEATER ASSEMBLY LH (w/ Seat Heater System)

16. REMOVE SEPARATE TYPE FRONT SEATBACK PAD

(a) w/ Climate Control Seat System:

(1) Detach the 6 clips.

(b) Remove the separate type front seatback pad from the front seatback frame sub-assembly LH.

17. REMOVE FRONT SEAT AIRBAG ASSEMBLY LH

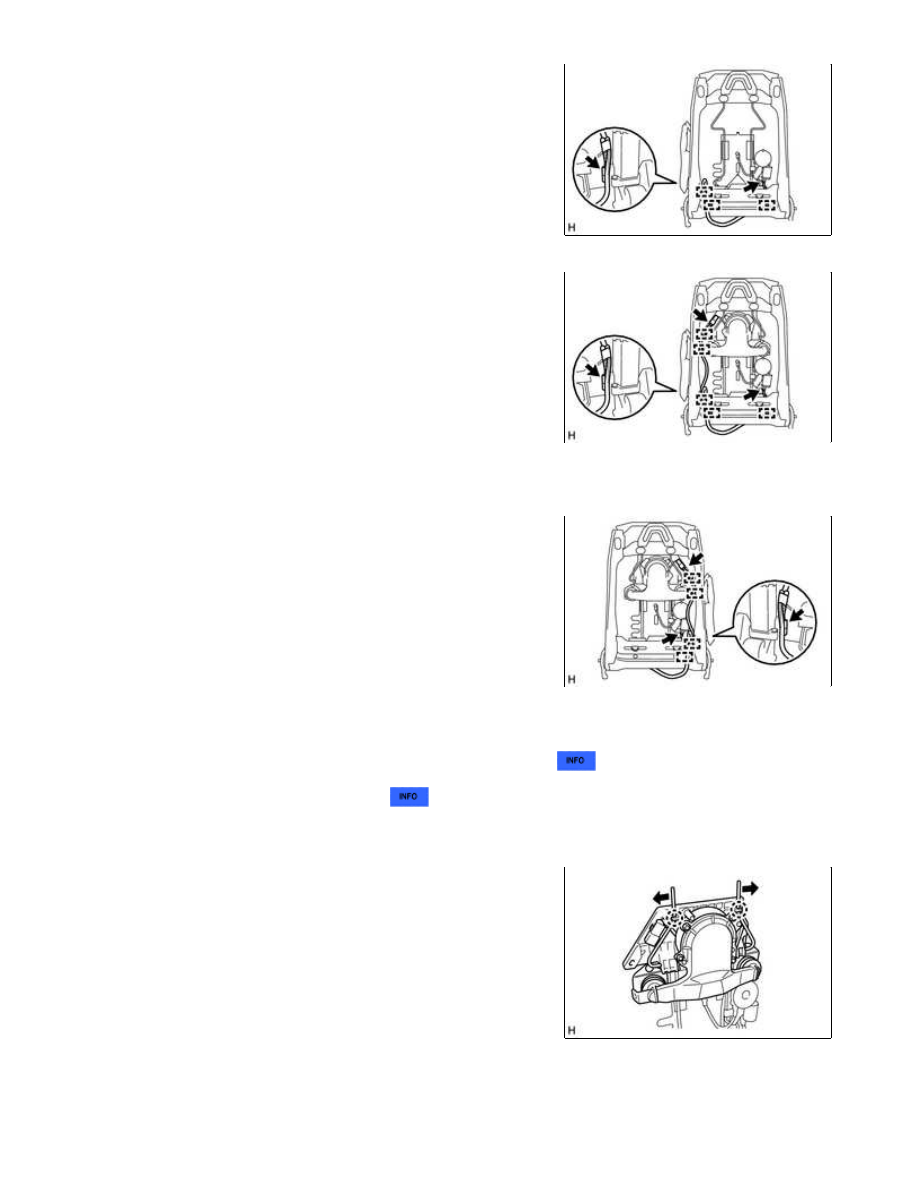

18. REMOVE FRONT SEATBACK WIRE LH (for Driver Side)

SEAT: FRONT SEAT ASSEMBLY (for Power Seat): DISASSEMBLY; 2...

(a) w/o Climate Control Seat System:

(1) Disconnect the 2 connectors.

(2) Detach the 3 clamps to remove the front seatback wire LH.

(b) w/ Climate Control Seat System:

(1) Disconnect the 3 connectors.

(2) Detach the 5 clamps to remove the front seatback wire LH.

19. REMOVE FRONT SEATBACK WIRE RH (for Front Passenger Side)

(a) Disconnect the 3 connectors.

(b) Detach the 4 clamps to remove the front seatback wire RH.

20. REMOVE LUMBAR SUPPORT ADJUSTER ASSEMBLY LH

21. REMOVE FRONT SEATBACK HOOK

22. REMOVE SEATBACK CLIMATE CONTROL BLOWER LH (w/ Climate Control Seat System)

detach the 2 claws.

SEAT: FRONT SEAT ASSEMBLY (for Power Seat): DISASSEMBLY; 2...

(b) Detach the 2 hooks.

(c) Remove the seatback climate control blower LH in the direction

indicated by the arrow shown in the illustration.

23. REMOVE SEPARATE TYPE FRONT SEAT CUSHION COVER WITH PAD

(a) Disconnect the connector.

(b) Detach the connector clamp and 2 wire harness clamps to disconnect the seat cushion wire LH.

Text in Illustration

*1

Connector Clamp

*2

Wire Harness Clamp

(c) for Driver Side:

(1) Detach the 11 hooks.
